对称式双工位电极夹持工装结构设计

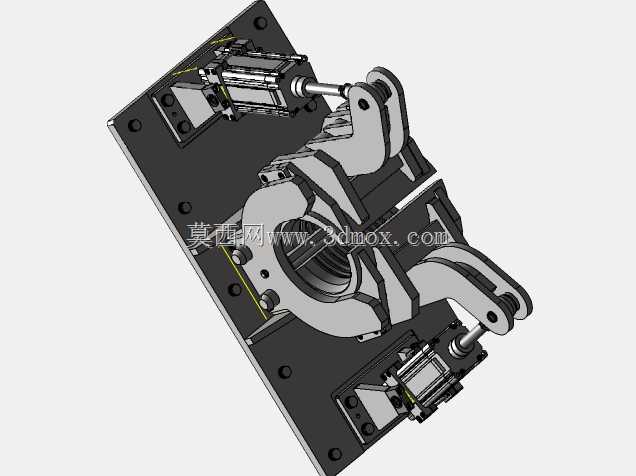

　　在电阻焊、电弧焊以及特种加工的电极损耗更换、电极修磨工位场景中，这类对称双工位夹持结构的应用十分普遍，区别于单工位夹持装置只能单次装夹单根电极的局限，该结构可同时完成两组电极的定位装夹，适配生产线快速换模、批量电极预调的作业需求，能大幅缩减工装换型的等待时长，在汽车零部件焊接生产线、五金件点焊加工车间的电极运维环节，这类夹持结构是工位旁常备的工装辅具。从结构功能来看，两侧的夹持单元采用完全对称的布局设计，每个夹持单元都配置了独立的压紧调节组件，通过带导向的压块与固定基座的V型定位面配合，可适配不同直径规格的圆柱电极装夹，装夹时依靠侧面的锁紧件提供持续压紧力，避免电极在修磨、对中作业时出现径向窜动或轴向偏移。

　　中间的环形基座是整个夹持结构的核心承载件，环形内孔可直接套接在工位的回转支撑轴上，方便整个夹持装置根据作业需求旋转调整角度，基座上预留的多组安装孔位，可适配不同安装基准的固定需求，无需额外加工过渡连接板即可完成装配。设计阶段优先考虑了装夹操作的便捷性，两侧夹持臂的操作端设置在靠近作业人员的一侧，锁紧操作的行程经过优化，单次锁紧动作的操作幅度控制在人手舒适操作范围内，无需借助加长扳手即可完成锁紧，降低操作人员的劳动强度。同时结构上做了受力平衡优化，对称布局的设计让整个装置在回转作业时的离心力相互抵消，即使在高速回转的电极修磨工位使用，也不会出现偏载抖动的问题，保障装夹精度的稳定性。从安装边界尺寸来看，

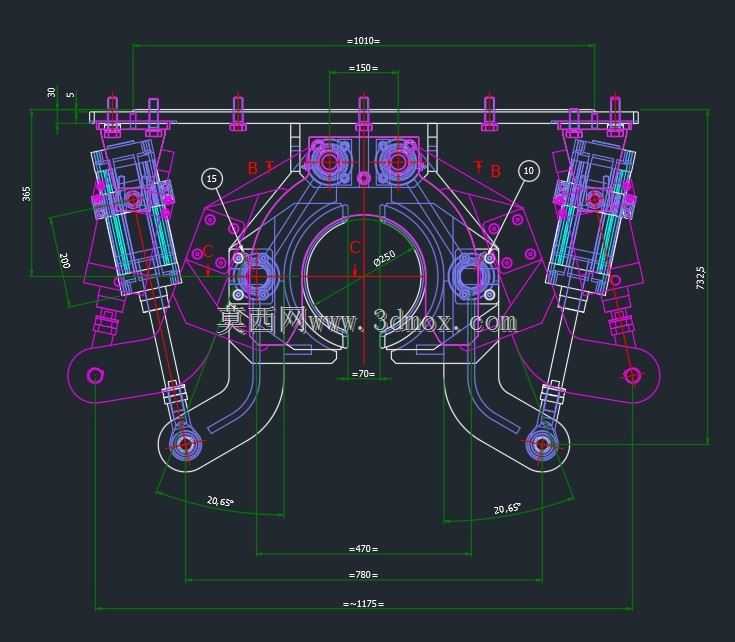

　　整个结构的横向总宽度控制在1175mm范围内，纵向安装基准面到夹持端的最远伸出距离为780mm，中间环形定位孔的直径为250mm，两侧夹持单元的中心距为470mm，安装时需预留两侧各150mm的操作空间，满足操作人员手部操作以及锁紧工具的活动空间需求，基座底部的安装面距离夹持中心的高度为150mm，可适配多数标准工位工作台的安装高度，无需额外垫高调整。结构上的导向部位都预留了润滑脂注油通道，日常维护时可直接在外部注油，无需拆解结构即可完成运动副的润滑保养，延长工装的使用寿命。夹持压块的接触面做了防滑纹理处理，同时采用可更换的硬质合金镶块设计，长期使用出现磨损后仅需更换镶块即可，无需更换整个夹持臂，降低后期维护成本。

　　两侧的夹持臂还设置了角度微调结构，可根据电极的实际锥度调整夹持角度，保证电极装夹后与加工主轴的同轴度误差控制在0.05mm以内，满足高精度电极修磨、对中的精度要求。在实际生产线应用中，这类夹持结构除了用于电极装夹，还可通过更换夹持头适配不同直径的圆棒类零件装夹，拓展工装的使用场景，比如小直径轴类零件的端面打磨、倒角作业，也可使用该工装完成装夹，无需额外制作专用夹具。整个结构的受力路径经过反复优化，夹持力从锁紧件传递到压块，再通过电极传递到基座的定位面，最后通过中间的环形安装面传递到工位支撑结构，所有受力部位都做了加强筋处理，避免长期受夹紧力出现结构变形，保障工装的长期精度稳定性。
