直齿圆柱传动齿轮逆向重构结构

　　这类直齿圆柱齿轮在中小载荷传动箱、进给机构、小型动力传递单元中十分常见，齿圈沿轴向保持等宽，轮齿沿圆周均匀分布，工作时依靠相邻齿面的连续啮合，把输入轴的转矩平稳传递到下游轴系。逆向重构这类零件时，不能只把外轮廓扫成一个实体，齿形曲率、齿根过渡圆角、轮毂同轴度、腹板开孔边界都会直接影响后续打印、机加工或二次改型的可用性。

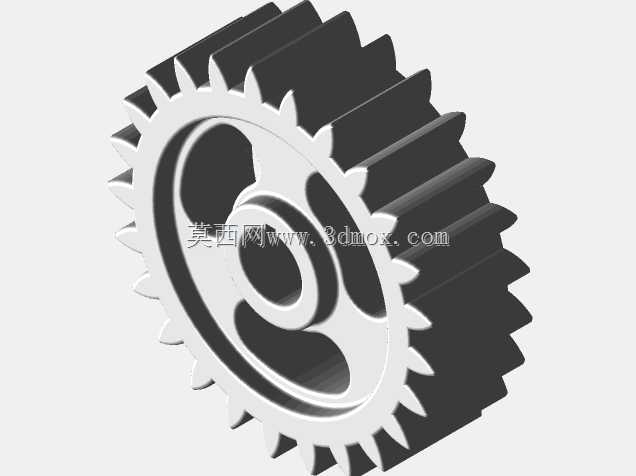

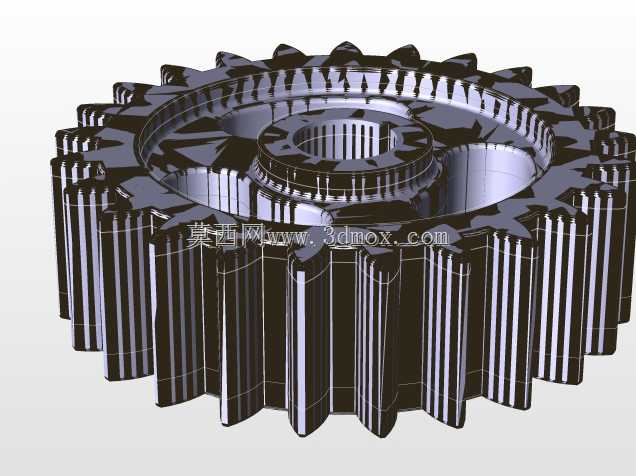

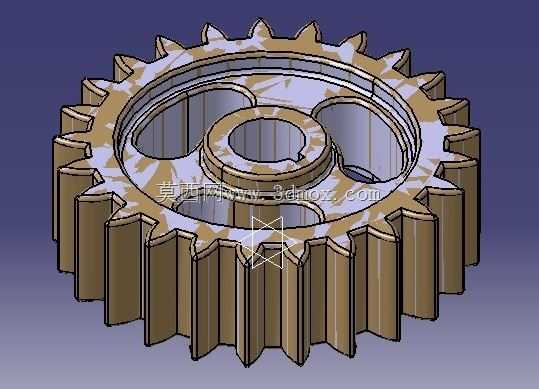

　　从实际装配关系看，齿轮中心设置阶梯式轮毂孔，内孔用于与传动轴形成定位配合，轮毂高出腹板的部分可以增加轴向接触长度，降低键连接或过盈配合处的比压。腹板没有做成完整圆盘，而是开出三个近似水滴形的减重孔，孔边与轮毂、齿圈之间保留连续的材料环带。这样处理既减少转动惯量，又避免腹板在交变切向力下出现应力集中；对于转速较高的场合，减重孔还能为箱体内润滑油提供搅动和回流通道，让啮合区热量更快带走。

　　轮齿部分采用直齿布局，轴向没有螺旋角，装配时不需要抵消轴向力，支撑轴承可选用深沟球轴承或普通滑动轴承，整体结构更简单。齿顶圆、齿根圆和分度圆需要在建模时保持明确的基准关系，齿侧曲面沿轴向拉伸成型，齿根与齿圈交接处保留圆滑过渡，不能出现锐边或碎面。逆向测量中若采样点在齿面磨损区域存在偏差，应结合标准渐开线齿形进行拟合修正，而不是完全照搬磨损后的点云，否则重构出的齿轮在啮合时会产生冲击、噪声和局部接触斑偏移。

　　外形边界方面，齿轮最大外径由齿顶圆控制，轴向总宽度由齿坯厚度决定，安装时必须保证齿宽方向与配对齿轮齿宽对中。若两轴中心距已经固定，齿顶圆和齿厚不能随意放大，否则会造成齿顶与配对齿根干涉；若中心距留有调整余量，则可通过微调齿侧间隙来补偿热膨胀和制造误差。中心孔直径、键槽位置以及轮毂端面是装配定位的关键尺寸，测绘时应优先保证这些特征与原轴系一致。腹板开孔的内缘需要预留足够壁厚，尤其在孔与轮毂相切的位置，壁厚突然收窄会成为热处理或受载时的裂纹起始区。

　　设计思路上，该齿轮把承载、减重和加工工艺性放在同一结构中平衡：外圈齿环负责啮合传力，中心轮毂负责轴系定位，中间腹板承担连接并通过开孔降低质量。三维建模时可先建立回转体毛坯，再按齿廓规律阵列切出轮齿，最后绘制腹板减重孔并完成圆角过渡。对于需要复刻维修的场景，模型应保留可编辑的参数关系，使模数、齿数、齿宽、孔径和腹板厚度能够在合理范围内调整；对于再制造场景，则要重点检查齿面磨损、孔位偏心和端面跳动，把实测数据转化为修正后的加工基准。

　　在设备运行中，齿轮不仅传递转矩，还受到启动冲击、负载波动和反复弯曲应力。齿根位置承受最大弯曲应力，轮毂孔边缘承受装配应力，腹板开孔周围则承受辐板传递的切向拉力。因此结构处理上要避免在这些区域设置突兀台阶或细小缺口。端面应保持平整，以便与轴肩、挡圈或隔套贴合；齿坯外圆和内孔的同轴度需要控制，否则齿轮运转时会出现径向跳动，导致啮合间隙周期性变化。

　　从应用适配角度看，这种齿轮适合布置在润滑条件明确、传动比固定、空间紧凑的机构中。安装前需核对轴径、键宽、齿宽和中心距，装配后检查齿面接触斑点是否位于齿宽中部并沿齿高合理分布。若用于替换旧件，逆向模型还要兼顾原箱体内部间隙，齿顶不得碰擦箱壁，轮毂不得与相邻轴承或密封件发生轴向干涉。通过这种以实测结构为基础、以传动原理修正细节的重构方式，得到的三维实体既能反映原零件几何特征，也能为后续加工、装配和性能校核提供可靠依据。
