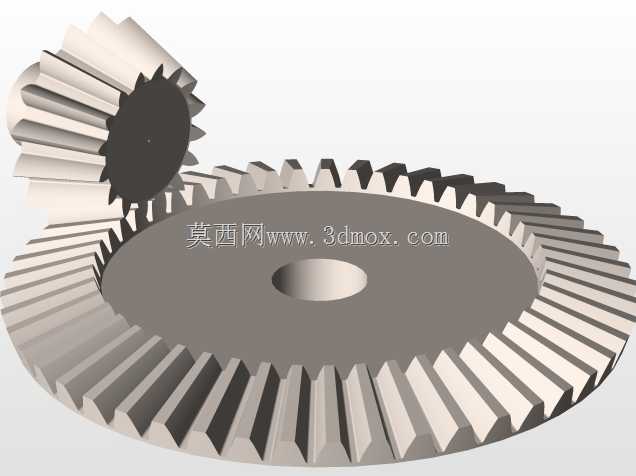

锥齿轮啮合传动副三维结构设计

　　这套锥齿轮传动副的结构设计，核心围绕相交轴动力换向的工况需求展开，大尺寸端面锥盘与小锥齿轮轴线呈90度正交布置，是机械传动场景里用来改变动力传递方向的典型结构，在各类需要转向传力的设备中应用十分广泛。从实际落地的工况来看，这类正交锥齿轮副常出现在小型设备的转角动力输入端，比如轻工输送线的转角换向机构、小型工装的回转驱动端、手持动力工具的传动仓、农机小型作业头的转向传动位，还有部分自动化专机的分度转台驱动段，当动力源输出轴和执行端转轴无法同轴布置、必须呈垂直相交排布时，锥齿轮就可以替代多组平行轴齿轮，大幅压缩传动链路的占用空间，不需要额外加装复杂的换向惰轮组，就能把水平输入的扭矩平稳转成垂直方向的输出扭矩。

　　设计这套结构的时候，首先要锁定的是两轴的安装交点，也就是两个锥齿轮的节锥顶点必须完全重合，这是锥齿轮平稳啮合的核心前提。建模过程中先以大锥盘的中心孔为安装基准，确定大齿轮的回转轴线，再从节锥顶点出发垂直引出小齿轮的回转轴线，两条轴线的交点不能出现偏移，一旦交点错位，啮合时就会出现齿面一端顶死、另一端悬空的偏载问题，运行噪音会快速升高，齿面局部磨损速度也会成倍加快。大锥齿轮采用盘式结构，中心预留贯通安装孔，这个孔是和输出转轴配合的基准位，孔的公差需要和轴径匹配，一般选过渡配合即可，既保证周向传动不打滑，也方便装配时压入定位；盘体的辐板部分做了等厚补强，从齿根位置向内平滑过渡到中心轮毂，避免转角位置出现应力集中，在传递冲击扭矩的时候不会从辐板根部断裂。小锥齿轮采用带轮毂的轴装式结构，齿部沿自身节锥均匀排布，轮毂段预留和输入轴配合的安装位，部分同结构小齿轮还会在轴端加工键槽，通过平键传递扭矩，避免大负载下齿轮和轴出现相对转动。

　　齿形设计上，两个配对齿轮的齿向都沿节锥母线方向延伸，齿厚从大端到小端逐步收窄，大端齿厚更大、承载能力更强，小端齿厚收窄后可以避免啮合时发生齿顶干涉。建模时齿面的渐开线轮廓全程沿锥面收敛，每一个轮齿的两侧齿面都对应配对齿的啮合轨迹，侧隙预留量控制在合理范围：侧隙过小，装配后受热胀冷缩影响很容易出现卡滞，润滑脂也无法进入齿面形成油膜；侧隙过大，正反转切换的时候会出现明显的回程间隙，用在分度机构里就会导致定位精度超标。实际选型时可以根据设备的负载特性调整齿宽，齿宽越大，同时参与啮合的齿面接触面积越大，单齿承受的压强就越低，但齿宽也不能无限制加大，越靠近小端齿的厚度越薄，过长的齿宽会让小端齿的刚性不足，受力后容易出现断齿问题，常规设计里齿宽一般取节锥母线长度的三分之一左右，兼顾承载能力和小端齿的结构强度。

　　安装边界方面，大锥盘的外径是整个传动副径向尺寸的最大限制，设计设备腔体的时候要在大齿轮外圆和腔体内壁之间预留足够的安全间隙，避免运行时齿轮剐蹭壳体；大齿轮的端面到腔体内壁的轴向距离也要留出轮毂安装和锁紧螺母的操作空间，中心孔的长度要和输出轴的配合段长度匹配，保证齿轮轴向定位后不会出现窜动。小齿轮的轴向安装位置可以通过垫片调整，装配时通过改变垫片厚度来微调两个齿轮的啮合间隙，转动齿轮时齿面接触斑点要均匀分布在齿面中部，不能集中在齿顶或者齿根位置，也不能偏在齿的大端或者小端。这套传动副的外形没有多余的外露凸起，所有轮齿都沿锥面规整排布，外部可以直接加装半封闭防护壳体，壳体内预留润滑脂填充腔，运行时飞溅的润滑脂可以持续附着在齿面，降低金属齿面的磨损速度。和平行轴圆柱齿轮相比，正交锥齿轮的传动效率略低，但在换向场景下的结构紧凑度优势非常明显，不需要多级齿轮转接，整体传动链的回程间隙可以控制在很小的范围，既适合连续运转的动力传递场景，也能满足低速分度的定位需求，结构简单、零件数量少，后期维护时只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的调校流程。
