板带露台沉头自攻紧固螺丝三维设计

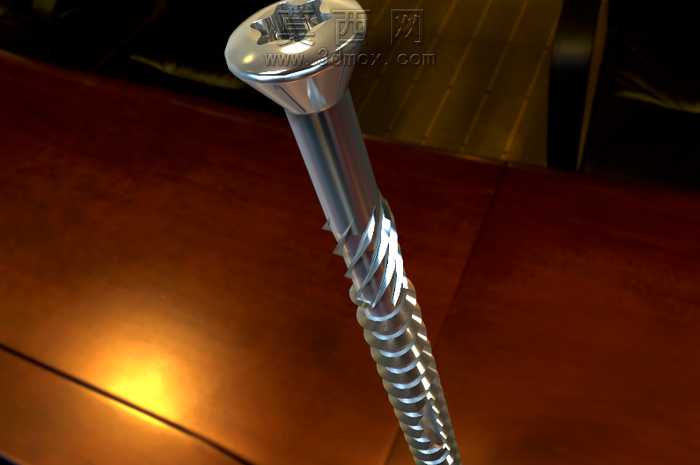

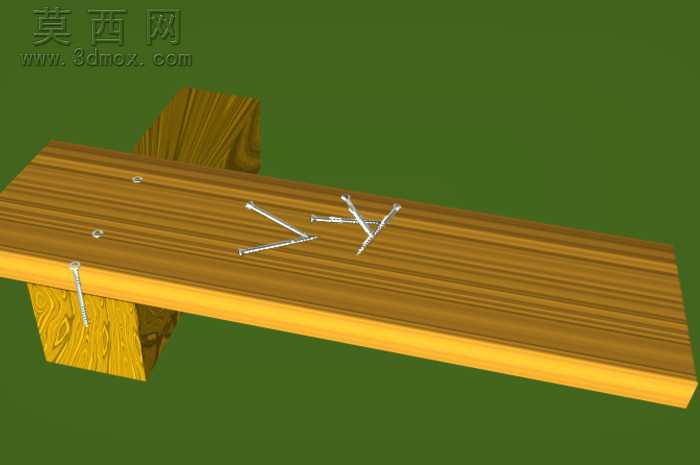

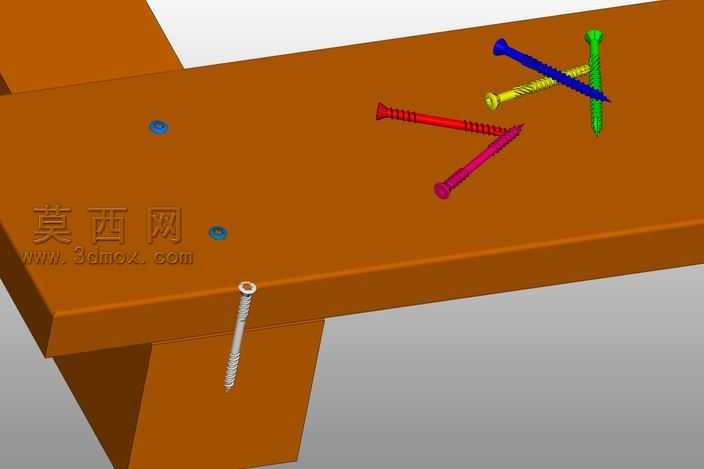

本模型为板带露台专用紧固螺丝，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循紧固件尺寸设计规范，对螺丝的各个结构细节进行了精准还原。首先从沉头头部结构开始建模，头部采用标准沉头锥面设计，匹配露台板材安装后的沉孔需求，保证安装完成后头部与板材表面齐平，无凸起剐蹭风险，头部的驱动槽结构按照通用十字槽标准尺寸绘制，槽深、槽宽参数完全适配常规十字螺丝刀的咬合尺寸，确保实际使用时的工具匹配度。螺杆部分采用全螺纹结构设计，螺纹牙型为自攻螺丝专用的粗牙三角牙型，牙距、牙高参数针对露台常用的防腐木、塑钢板等材质进行适配，建模时通过螺旋扫描特征生成连续螺纹曲面，对螺纹收尾部分做了平滑过渡处理，避免螺纹末端应力集中导致的安装开裂问题。螺杆靠近头部的位置设计有一圈锯齿状的防松切削结构，该结构在螺丝拧入板材后可以嵌入安装面，起到防止长期使用后螺丝回转松动的作用，建模时对锯齿的角度、高度做了精细化处理，保证切削刃的角度符合自攻切入的力学需求。材质渲染阶段，螺丝主体采用镀锌金属材质，通过调整金属材质的反射率、粗糙度参数，还原镀锌钢材的哑光金属质感，表面添加细微的镀锌层纹理，避免塑料感的虚假反光，头部顶面做了轻微的高光处理，模拟电镀层的表面光泽效果。场景渲染采用暖调木质背景，搭配侧方暖光照明，突出螺丝的金属质感与结构细节，光线在螺纹牙面形成连续的明暗过渡，清晰展现螺纹的螺旋走向与牙型轮廓。设计思路上围绕露台户外使用场景做了针对性优化，全螺纹结构保证螺丝与板材的咬合长度足够，提升连接强度，沉头设计保证安装面平整美观，防松锯齿结构适配户外温差变化、风力震动带来的松动风险，整体模型结构完整，细节还原度高，可用于露台安装施工的结构演示、五金配件选型参考以及相关紧固件的设计参考使用。
