L型异形多孔连接安装支架结构设计

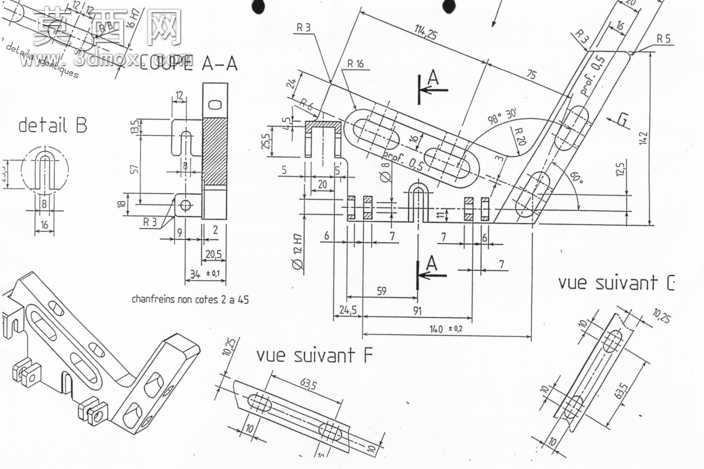

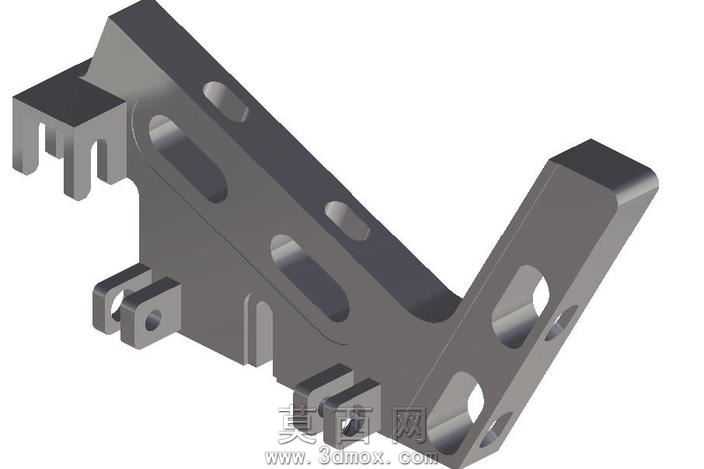

本作品为一款L型异形连接安装支架的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先以基准平面为定位基础，绘制支架主体的L型轮廓草图，通过凸台拉伸生成主体基础实体，严格把控两臂的夹角角度与各段壁厚参数，保证整体结构的基础刚度符合安装使用需求。在主体结构完成后，针对支架不同位置的安装功能需求，逐一构建各类连接结构：在支架两臂的外伸端部分别设计了叉型卡接结构与带孔凸耳结构，卡接结构的卡槽尺寸经过精准参数约束，可适配对应规格的对接构件，凸耳上的同轴安装孔严格保证孔位公差与同轴度要求，满足铰接或螺栓紧固的装配需求。为了在保证结构强度的前提下降低构件整体重量，在支架两臂的主体平面上设计了多组长圆形减重孔，减重孔的排布经过受力分析优化，避开了应力集中的关键受力路径，孔边缘均做了圆角过渡处理，避免加工与使用过程中出现应力开裂问题。支架的所有棱边均按照机械加工工艺要求设置了合理的倒角与圆角，既消除了锐边带来的安全隐患，也提升了构件的工艺合理性。材质设定上选用常用的高强度结构钢作为基础材质，渲染阶段赋予模型哑光金属质感，调整光影参数清晰呈现各结构的凹凸关系与轮廓细节，直观展示支架的整体形态与各部位结构特征。设计过程中充分考虑了构件的多场景安装适配性，不同位置的连接结构可分别对接不同方向的外部构件，实现多维度的连接支撑功能，整体结构紧凑，减重设计合理，在控制自身重量的同时保留了足够的结构强度，可作为机械设备中的连接支撑构件使用，建模过程中所有特征均保留完整参数，可根据实际安装需求快速调整尺寸参数，适配不同的使用场景。
