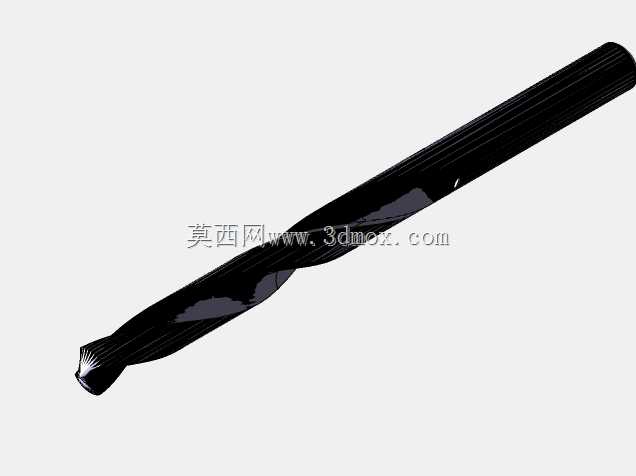

高速钢直柄麻花钻逆向结构设计

　　直柄麻花钻是金属切削加工里使用频率最高的孔加工刀具之一，这套逆向重构的三维结构完整还原了轧制高速钢麻花钻从夹持柄部到切削端部的全部几何特征，可用于刀具结构教学、钻削工艺仿真、工装夹具适配校核以及非标刀具二次开发。

　　从实际加工场景来看，这类钻头覆盖台式钻床、立式钻床、摇臂钻床、加工中心以及手持电钻等绝大多数钻孔设备，车间里碳钢、合金钢、铸铁、有色金属工件的粗钻孔工序几乎都依赖该类刀具完成。直柄部分依靠钻夹头三爪均匀夹紧传递扭矩，相比锥柄钻头，它无需配套变径套，装拆便捷，更适配小直径钻孔、中小功率设备的日常批量加工，在钣金加工、模具修配、设备维保、通讯零部件试制等场景中消耗量极大。

　　结构设计上，模型完整复现了麻花钻的核心特征：两条对称分布的螺旋排屑槽沿刀体轴向连续延伸，螺旋角选取常规高速钢钻的通用参数，槽底圆弧过渡平滑，钻削过程中切屑可沿螺旋槽顺利向外排出，避免切屑堵塞在孔内造成刀刃过热、工件内壁拉伤。刀体端部的横刃、两个主切削刃、副切削刃以及刃带区域均按照实物逆向点云拟合重建，横刃的轴向位置、切削刃的顶角角度都贴合标准通用麻花钻的工程参数，钻尖处的偏心量控制在合理公差范围内，保证钻孔时轴向进给受力对称，减少孔口偏移、孔径超差的问题。圆柱刃带沿螺旋槽外侧分布，既可以在钻孔时引导钻头沿进给方向走直，也能减少刀体与已加工孔壁的摩擦面积，降低钻削热累积。

　　逆向建模过程中，优先通过扫描获取实物外轮廓点云，先拟合直柄段的基准圆柱轴线，将整条刀具的回转中心统一到该轴线上，再分别搭建螺旋槽的引导曲面，保证两条螺旋槽关于轴线完全对称，避免动平衡偏差。切削刃部分单独做曲面光顺处理，还原刃口的实际磨削角度，同时将柄部与工作段的衔接台阶做圆角过渡，消除应力集中——实际使用中钻头如果在柄刀衔接位置存在截面突变，大扭矩进给时很容易从该处扭断，过渡圆角的设计完全贴合量产刀具的工艺细节。

　　安装边界方面，直柄段为完整光滑圆柱面，外径公差符合钻夹头的夹持范围，装夹时柄部伸入夹头的长度需要满足夹持接触长度要求，不能只夹持端部小段，防止高速旋转时钻头打滑甩出。刀具总长度、螺旋槽工作长度、柄部长度的比例按照实物6mm级钻头还原，有效钻孔深度对应槽长范围，进给时不能让排屑槽完全钻入工件内部，否则切屑无法排出会直接卡死钻头。外径方向的最大轮廓为切削刃的回转直径，和名义钻孔尺寸一致，在多轴加工仿真或者装配校核时，可以直接用该回转体做干涉检查，确认钻头进给路径上不会和夹具、工件型腔发生碰撞。

　　这套模型没有对刀具结构做夸张的简化，螺旋槽的曲面连续性、刃带的宽度变化、钻尖的切削角度都和实物量产刀具保持一致，结构工程师可以直接基于它推导钻削受力、修改顶角与螺旋角参数开发专用材质钻头，也可以将其导入加工仿真环境，验证不同进给量、转速下的排屑路径与干涉情况，为孔加工工艺编制、刀具选型适配提供准确的三维几何依据。
