断开加工挤压压头工装结构设计

　　这套断开加工挤压压头主要面向精密装配线中的压合作业场景，常见于连接器端子压入、排线与塑胶壳体局部铆接、微型五金件多点同步挤压等工序。现场工位往往需要在一次下行行程中，对一排间距极小的受力点同时施加可控压力，若采用单压头逐点作业，节拍难以满足产线要求，且各点压入深度一致性差，容易出现端子歪斜、塑胶局部发白或虚压等问题。该结构通过成排布置的压针与导向组件，把外部压力源的推力均匀分配到多个作业点，使整排工件在同一闭合动作中完成挤压成型。

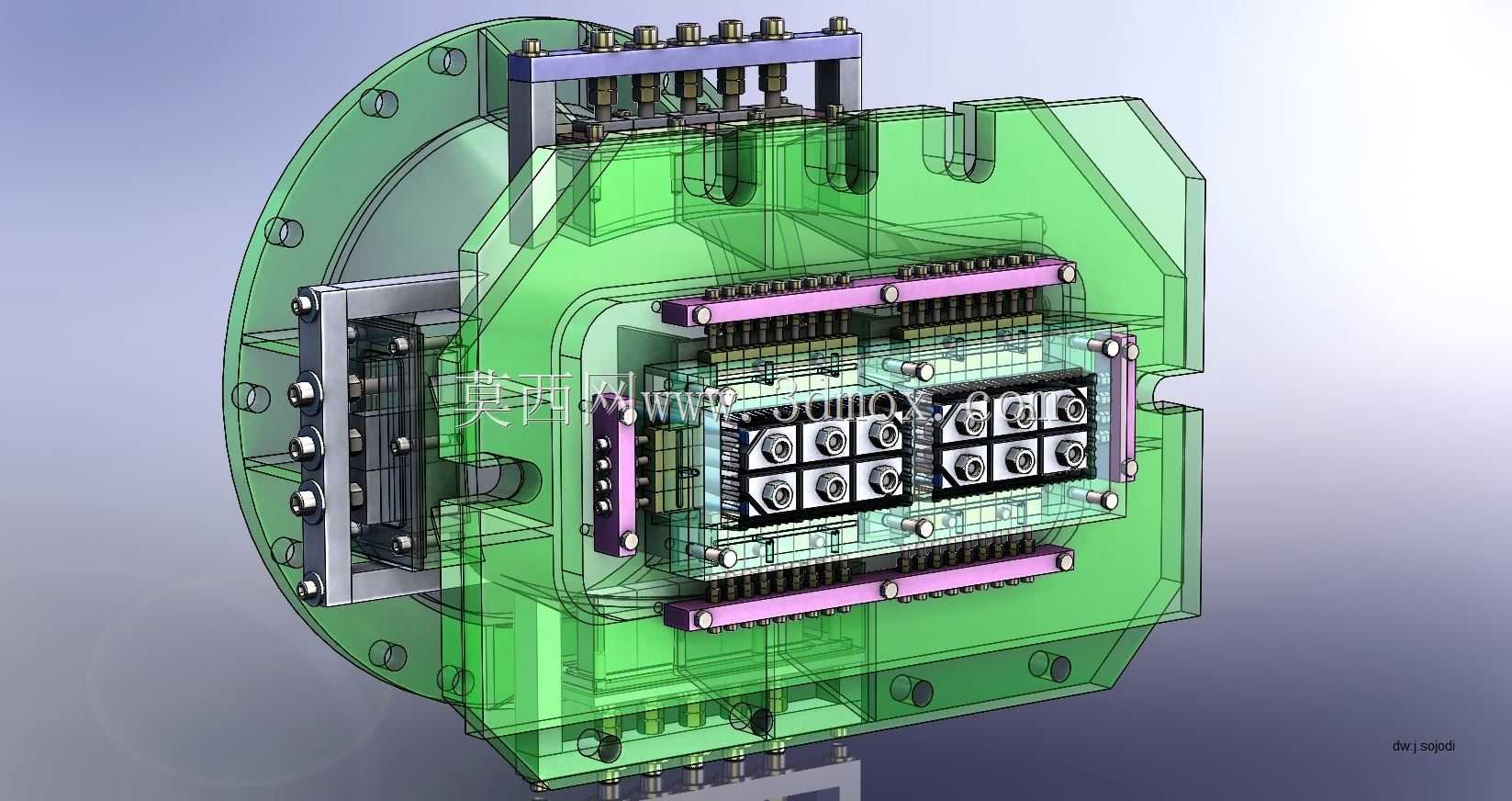

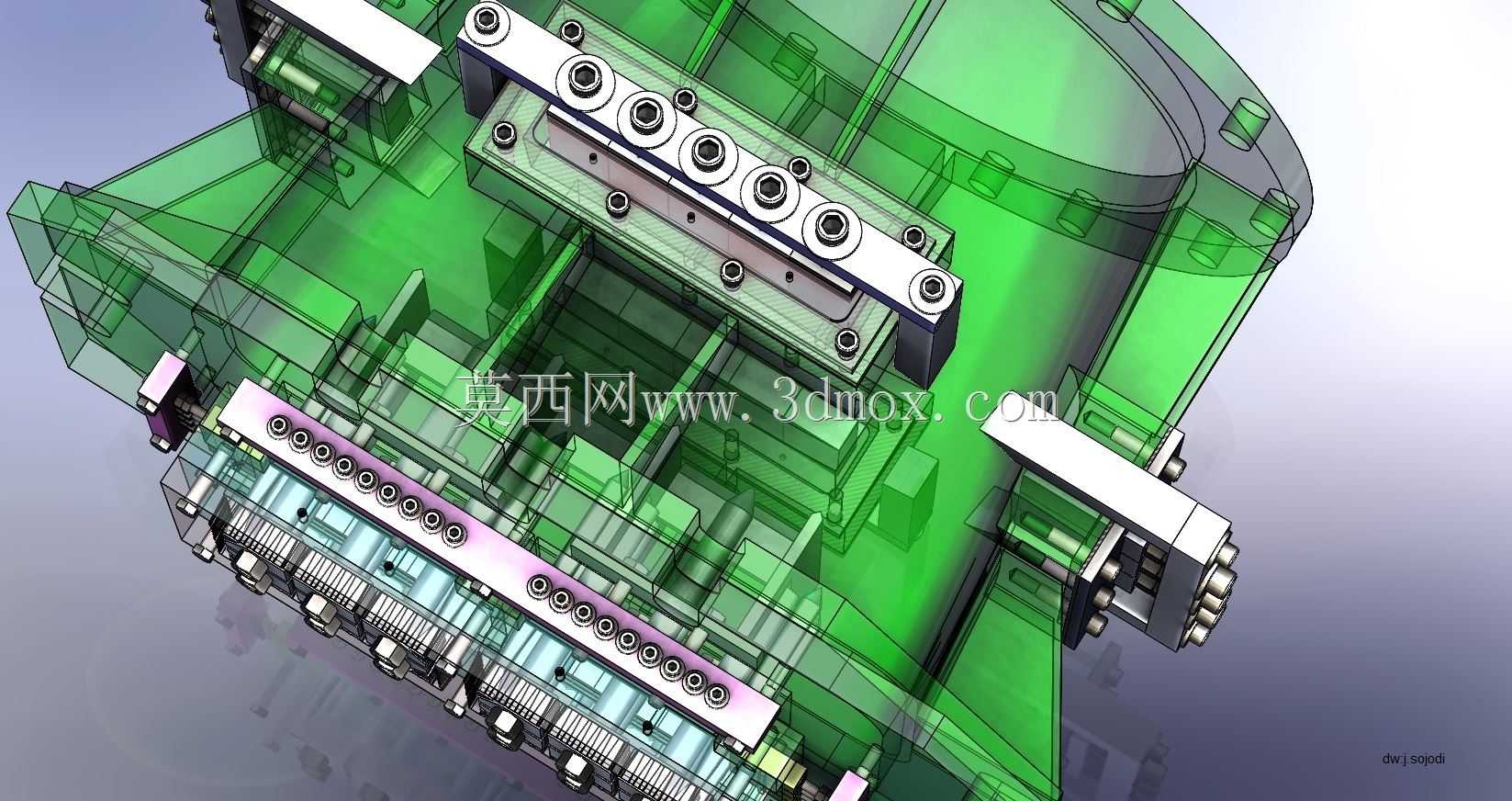

　　从结构组成看，压头主体包含上部安装基板、中间浮动导向板、成组压针、复位弹性件以及侧向限位块。上部基板用于和压机滑台或气缸执行端连接，板上预留的沉头孔与定位销孔保证重复装夹时的位置精度；中间浮动板承担压针导向作用，板内按工件受力点排布加工有密集导向孔，压针在孔内沿轴向滑动，间隙控制在较小范围，避免压针受侧向力后弯曲。压针工作端根据产品工艺需求做成平端或带局部成型槽的形状，非工作端设台阶，配合弹簧实现压合完成后的自动回退。

　　设计思路上，重点处理的是多压点载荷均匀性与导向刚性之间的矛盾。若压针过长且缺少中段支撑，高速压合时会出现颤动；若导向板与基板完全刚性锁死，工件表面存在微小高度差时又会造成个别点过载。因此结构中引入浮动连接，使导向板在压合初期先贴合工件基准面，随后压针继续下行完成挤压，这样既能保护工件外观面，又能补偿料厚公差。侧向布置的导轨与限位块用于约束浮动板的位移方向，防止其在水平方向窜动；端部的止动螺钉则限定压针最大下行量，把压入深度控制在工艺窗口内。

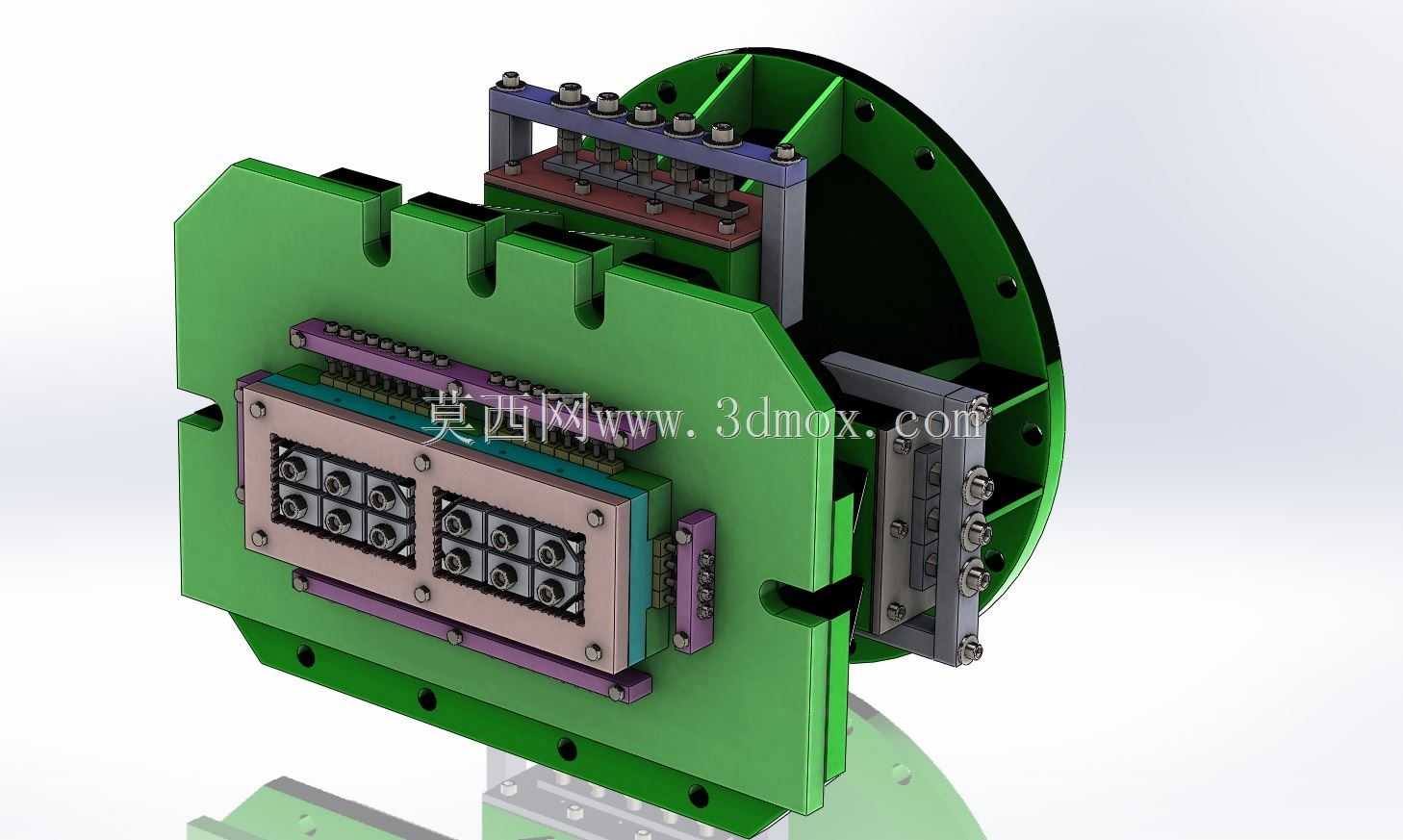

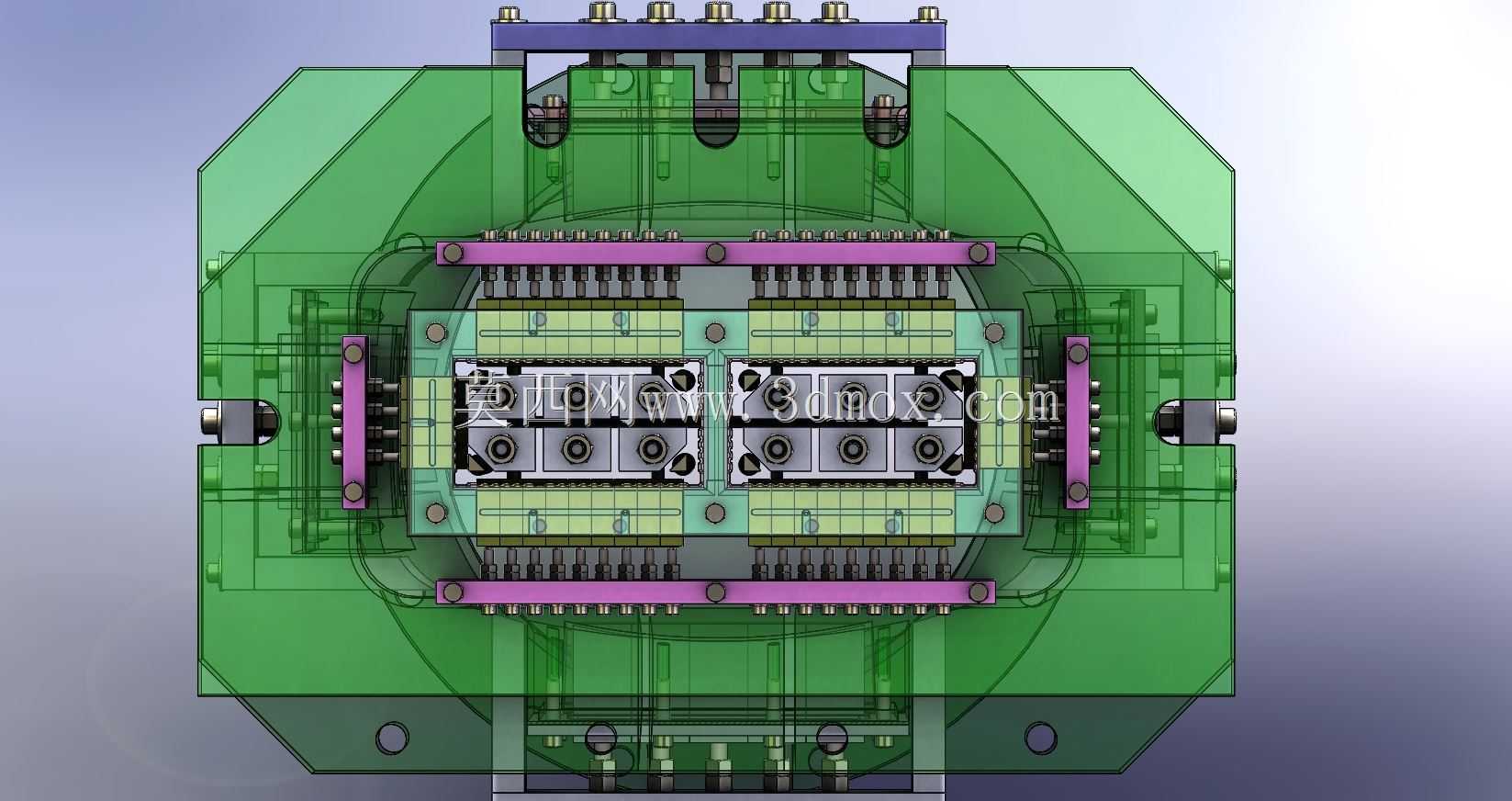

　　外形与安装边界方面，整体呈长条模块化形态，宽度方向围绕成排压针布置，长度随单次压合点数变化，可按产品排针数量扩展。基板上方连接面需匹配设备滑台螺孔间距，建模时应校核压头闭合状态下与工件载具、送料轨道之间的安全间隙，尤其要确认浮动板下行至最低位时，周边传感器管线和压紧机构不发生干涉。压针阵列的中心距必须严格对应工件端子间距，端部轮廓还要避开塑胶壳体的加强筋与卡扣区域。

　　在实际应用中，该压头可安装于台式压力机、气动压合机或自动化装配工位的伺服滑台上。作业时载具将产品定位到压头下方，浮动板先接触产品上盖形成预压，随后压针同步作用于多个连接点，使金属端子与塑胶件或排线形成可靠机械咬合。复位阶段弹簧推动压针退回，浮动板离开产品，载具即可流转至下一工位。结构中多处采用标准螺钉、销钉和弹性件，维护时可单独更换磨损压针，不必整体拆卸基板。对于需要频繁换型的产线，还可把压针安装板设计成快换形式，通过定位销快速切换不同点位布局，从而缩短换型调试时间。建模过程中需重点检查压针行程、弹簧压缩量、导向板浮动间隙以及各零件在极限闭合位置的空间关系，确保装配后运动顺畅、受力路径清晰，并满足连续压合作业对刚性和重复精度的要求。
