镂空雕花香水瓶装饰外罩结构设计

　　日化包装线在做高端香水外观件选型时，这类带镂空花纹的装饰外罩属于典型的外观包覆类零件，它不承担瓶口密封的核心功能，主要套在香水玻璃瓶身的瓶颈外侧，作为品牌视觉识别的外露装饰层，同时给内部的喷雾泵头、内封盖提供防护边界，避免日常摆放、礼盒运输过程中硬物直接磕碰泵体，也能遮挡泵头与瓶口衔接处的装配缝隙，让产品整体外观更具精致感。

　　从结构边界来看，该零件整体为近似圆柱的薄壁罩体，轴向高度需覆盖瓶颈外露段与泵头下部区域，径向内孔尺寸要预留和内盖、瓶肩的配合间隙：内壁和内部塑料内盖之间通常留0.1至0.2毫米的装配间隙，既方便组装时压入到位，又不会因间隙过大出现晃动异响；罩体下端开口边缘要和瓶肩曲面保持贴合，缝隙控制在0.3毫米以内，避免落灰同时保证外观过渡流畅。建模时首先以瓶肩、瓶颈的实测外轮廓为基准搭建罩体的基础圆柱曲面，先确定整体壁厚，这类外观装饰罩一般采用ABS或者亚克力注塑成型，壁厚取1.2至1.8毫米，壁厚过薄会导致注塑时镂空位置缺胶、脱模变形，壁厚过厚则容易出现表面缩痕，也会不必要地增加零件重量。

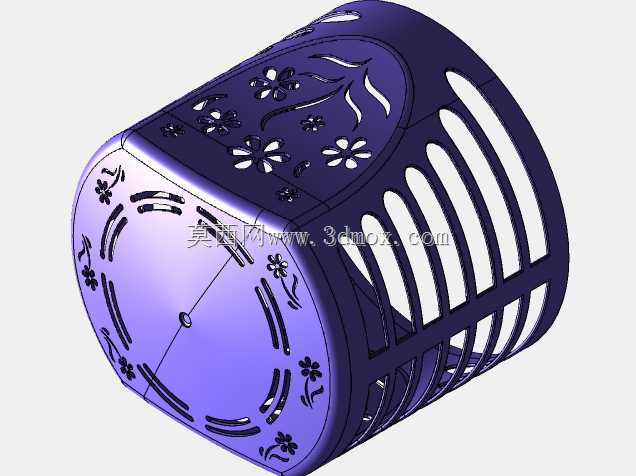

　　镂空区域的设计是该零件的核心部分，侧壁分布多层横向长条形通槽与五瓣花朵造型的镂空纹样，顶部端面也布置了对应花型的浅雕与透孔。排布花纹时首先要避开装配受力的关键区域：罩体下端和内盖配合的扣位带要保留完整环形壁面，不能在扣位对应位置开镂空槽，否则扣合时薄壁位置容易开裂，装配后抱紧力不足容易松脱；上端靠近顶面的区域也要保留一圈连续的环形加强边，避免顶出、运输过程中罩口出现椭圆变形。花朵纹样的镂空边缘全部做R0.3毫米以上的圆角过渡，不能出现尖锐内角，尖锐位置在注塑成型时会产生应力集中，消费者日常拿取时也可能划伤手指，同时尖角位置模具镶件容易崩损，会大幅提升模具维护成本。横向长条槽沿圆周方向分层均匀排布，槽间保留的连接筋宽度不小于2毫米，保证整个罩体的径向刚性，手持按压罩体时不会出现明显的塌陷变形。

　　实际量产装配场景中，该装饰罩和内部香水内组件的配合多采用周向卡扣或者胶粘固定：如果采用卡扣结构，需要在罩体内壁对应位置设计轴向定位筋，筋位高度和内盖的卡槽深度匹配，压入后卡扣自动卡入卡槽，装配后不可徒手拆卸，避免消费者误拔导致罩体脱落；如果采用胶粘工艺，罩体内壁要预留一圈点胶槽，点胶槽深度0.5毫米左右，防止胶水溢出到镂空位置污染外观面。零件的外表面后续会做电镀紫色或者喷涂珠光紫处理，建模时所有外露面要保证曲面连续光顺，镂空位置的断面毛刺要在模具阶段通过合理的分型面设计消除，尽量减少后续人工打磨的工作量。

　　该类装饰罩除了用于香水瓶，也可同结构移植到精华液瓶、高端化妆品喷雾罐的外侧装饰，设计时只需根据对应瓶型的瓶颈尺寸调整内孔直径与整体高度，镂空花纹可根据品牌视觉需求替换为不同的植物纹样、几何图案，核心的薄壁刚性校核、装配间隙预留、工艺圆角处理逻辑完全通用，建模过程中同步做拔模分析，所有外壁沿脱模方向预留1至1.5度的拔模斜度，内壁筋位拔模角适当加大到1.5至2度，保证注塑完成后零件可以顺利从模具中顶出，不会出现拉伤、卡模的问题。
