小型汽油机燃油通路开关滤座总成

　　这套小型燃油通路控制滤座总成，常见于单缸汽油机、园林机械、小型发电机组、农用动力机组以及部分轻型摩托化设备的供油回路中，承担油路通断控制与初级燃油杂质过滤两项核心功能。整体结构采用上部旋塞开关阀体、下部沉淀滤杯的一体化布局，在紧凑的安装空间内同时完成油路切换与污物截留，避免外置独立滤杯带来的管路冗余。

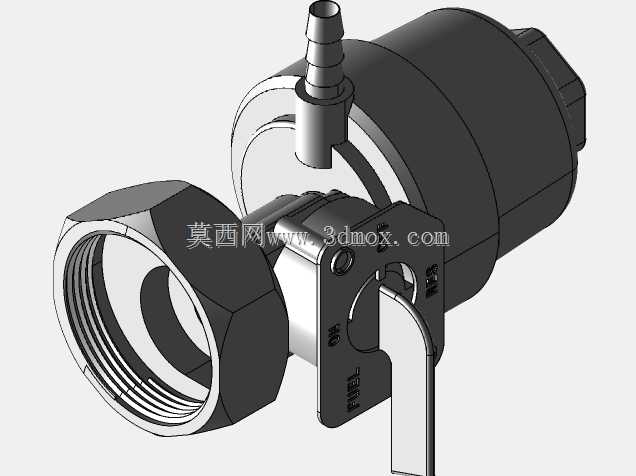

　　从现场装配视角看，总成顶端设置内螺纹进油接口，可直接对接燃油箱出油口，接口外周加工六角受力面，装配时可通过开口扳手施加拧紧力矩，无需额外夹持阀体主体，能有效避免旋塞壳体受挤压变形。下部滤杯底端同样预留外六角结构，便于后期维护时拆解清洗沉淀腔。侧向伸出的宝塔形出油嘴用于插接耐油橡胶油管，嘴部加工多道环形倒刺，油管推入后可形成可靠的轴向防脱约束，在机组振动工况下不易松脱漏油。

　　旋塞操作部分采用扁平拨杆式手柄，手柄转动行程对应油路开、关两个工位，拨杆旁的阀体盖板上冲压有工位标识，操作人员在设备侧面即可快速判断油路状态，无需俯身查看接口走向。盖板与阀体之间通过螺钉紧固，内部封装旋塞阀芯与密封件，阀芯采用锥面配合结构，转动时锥面贴合实现油路截断，导通状态下燃油经阀芯侧向通孔流向出油嘴，流道转折少、局部压损小，能够满足小排量汽油机怠速与全速工况下的燃油流量需求。

　　下部沉淀滤杯为回转体腔体结构，燃油从上部阀体进入腔体后流速骤然降低，混入燃油中的铁锈、橡胶碎屑、泥沙等杂质会在重力作用下沉降到腔体底部，上层清洁燃油再经内部通路流向出油侧。滤杯与上部阀体的结合面设置密封结构，装配后可承受燃油系统常规工作压力，同时阻止外部空气吸入油路，避免汽油机因气阻出现怠速不稳、动力中断的故障。

　　建模过程中优先还原了各零件的装配约束关系：顶端内螺纹接口的公称通径、六角对边尺寸按照小型汽油机通用油箱接口规格设定，滤杯外径控制在紧凑区间，整机安装时总成垂向布置在油箱下方，依靠重力供油，无需额外提供输油压力。侧向油嘴的伸出长度预留了油管弯折半径，避免油管出现死折阻断燃油流动；拨杆手柄的转动范围内无周边机架、护板干涉，手柄末端做扁平化处理，冬季戴劳保手套也可顺利扳动。

　　结构设计上充分考虑了野外使用场景的维护需求：滤杯腔体容积可容纳一定量的沉积杂质，日常保养时仅需松开下部连接结构即可倒出沉淀物、清洗内腔，无需拆解整个油路管路；阀体上的盖板螺钉均采用标准规格，现场使用通用工具即可完成检修。各外露金属棱边均做倒角处理，装配与维护过程中不会划伤操作人员手部，也避免刮伤配套油管。整套总成的外形轮廓规整，无突兀外凸结构，在机组狭小的安装舱室内可就近贴装在油箱下方机架上，安装固定位可依托阀体侧面的预留孔位搭配支架完成锁固，能够适应动力设备运行时的持续振动环境，长期使用下密封面不易出现渗漏。
