摩托车液压制动缸结构设计三维模型

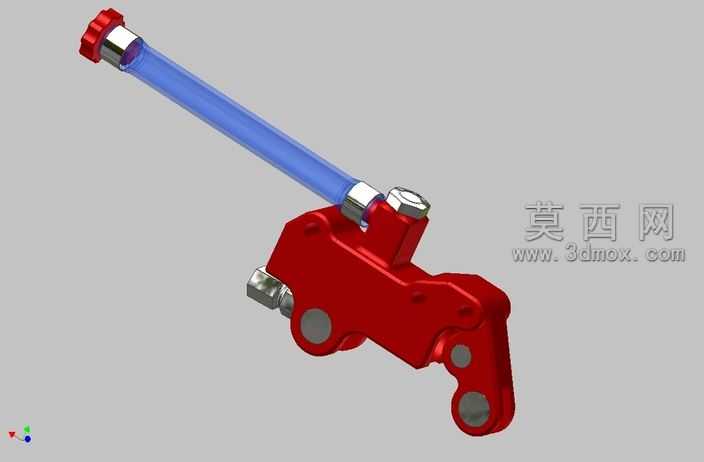

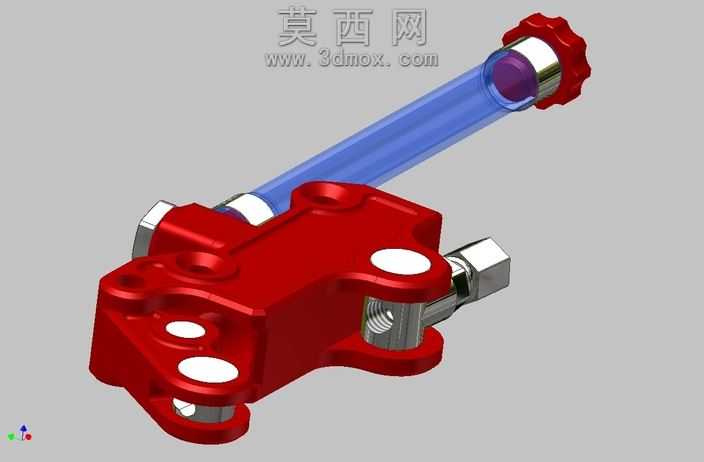

该三维模型为摩托车液压制动缸，建模过程严格遵循摩托车制动系统的实际工程尺寸与装配逻辑，采用参数化建模方式完成整体结构搭建。建模初期先梳理制动缸的功能逻辑：作为摩托车液压制动系统的核心执行部件，该部件需要实现刹车手柄推力到液压压力的转换，因此建模时优先确定主泵腔体的轴线位置、安装固定孔位的基准坐标，再逐步拆分各个功能模块。主体泵体部分采用实体建模，通过拉伸、切除、倒角等基础特征构建出泵体的安装基座、油缸腔体、油路通道结构，对泵体表面的安装定位凸台、加强筋结构做了精细化处理，保证安装位的尺寸精度与实际装车需求匹配。活塞杆与储液管路部分，分别构建了金属活塞杆、密封胶圈、透明储液管、顶部密封盖、管路连接接头等独立零件，储液管采用半透明材质模拟工程塑料的视觉效果，泵体主体采用亮红色金属烤漆材质，金属接头、活塞杆部分采用镀铬金属材质，通过材质参数的调整区分不同零件的质感，渲染阶段采用柔和的环境光搭配定向补光，突出泵体的曲面轮廓与零件装配关系，清晰展现各部件的衔接位置。结构设计上还原了液压制动缸的核心工作结构：泵体内的活塞装配腔、进油孔、出油接口、安装固定耳位都按照实际制动缸的工作原理进行布局，储液管与泵体的连接位置做了密封结构的细节还原，侧面的刹车油管接头、调节旋钮结构都做了独立建模，能够清晰展示制动缸的装配层级与工作时的液压油路走向。设计过程中充分考虑了摩托车制动部件的安装适配性，固定孔位的间距、泵体的整体轮廓都参考了通用跨骑式摩托车的刹车上泵安装尺寸，既保证了外观的还原度，也具备结构参考价值，能够直观展示液压制动缸如何通过手柄推动活塞压缩管路油液，实现刹车制动力的传递，整体模型装配关系清晰，零件拆分合理，无多余冗余特征，各部件的配合间隙都按照实际装配公差做了预留，能够直观呈现摩托车液压制动上泵的完整结构与工作原理。
