3D打印三叶片行星齿轮光圈机构

　　这套光圈机构的核心目标是面向桌面级增材制造场景，把传统光学快门里复杂的多叶片同步开合逻辑，压缩成一套可直接打印、手工装配的紧凑传动单元。整套结构没有引入高精度金属切削件，所有承载轮廓、齿形配合面和叶片导向槽都围绕FDM或光固化打印的成型公差做了适配，设计者在齿侧预留了均匀间隙，避免打印层纹导致行星轮卡滞，同时把叶片的运动轨迹约束在环形壳体内腔，不需要额外加装直线导轨。

　　从实际用途来看，这类结构并不局限于相机快门复刻：小型光学实验平台里，它可以作为可变通光孔装在LED光源和透镜组之间，通过转动外部驱动齿圈连续调整通光直径；桌面自动化设备中，它能充当料道的可变挡料闸门，控制颗粒物料或小型零件的通过截面；甚至在创意机械装置、蒸汽朋克风格摆件、教学演示教具里，这套能直观展示行星齿轮差速运动的机构，都可以直接作为核心动作模块使用。

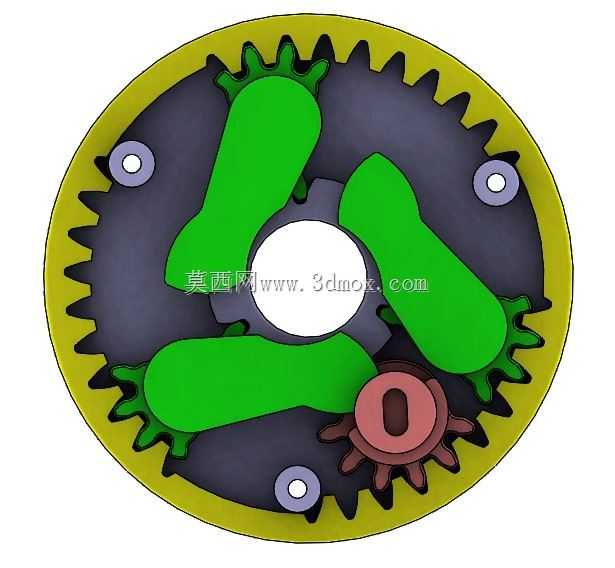

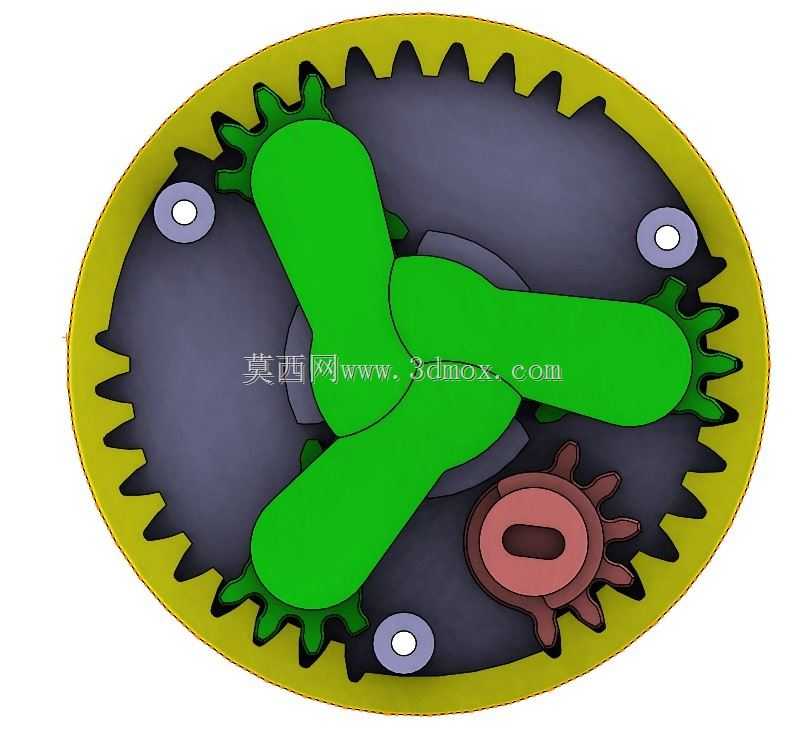

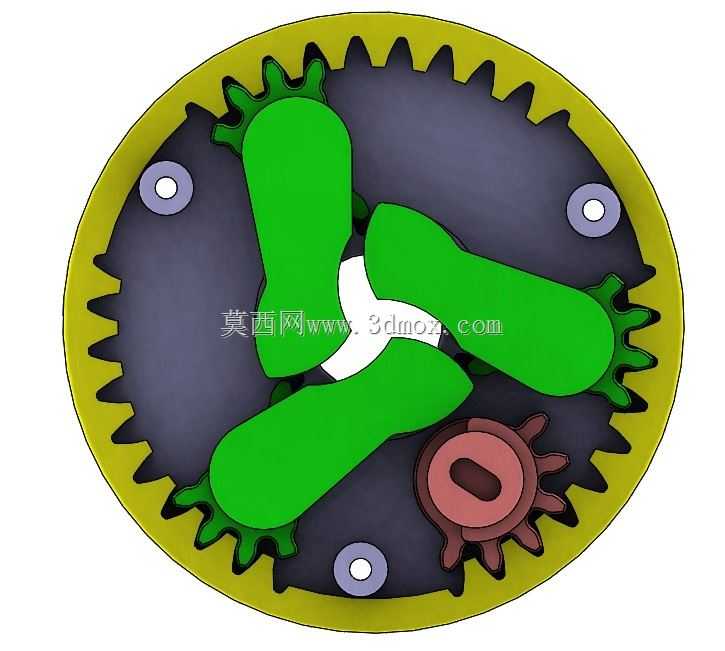

　　结构层面采用内齿圈固定、三个行星小齿轮均布承载的布局：外缘的黄色环形件内侧加工出完整内齿，三个绿色叶片并非独立自由摆放，每个叶片根部都集成了扇形外齿轮廓，和相邻行星轮、中心驱动轮形成联动；下方红色的小齿轮是手动输入部件，转动它之后，动力先传递给中心惰轮，再分流到三个行星轮，最终带动三片叶片绕各自的虚拟转轴同步摆转。三片叶片的内缘共同围出中心通孔，摆转过程中通孔直径从完全闭合状态连续扩大到最大开度，全程三个叶片的角位移保持严格同步，不会出现某一片滞后导致孔形偏斜的问题。

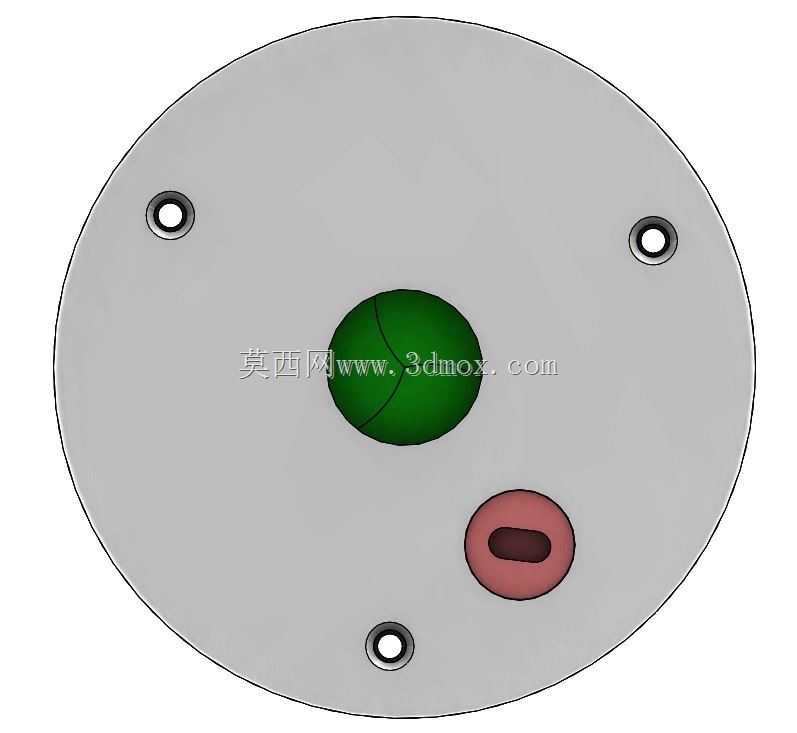

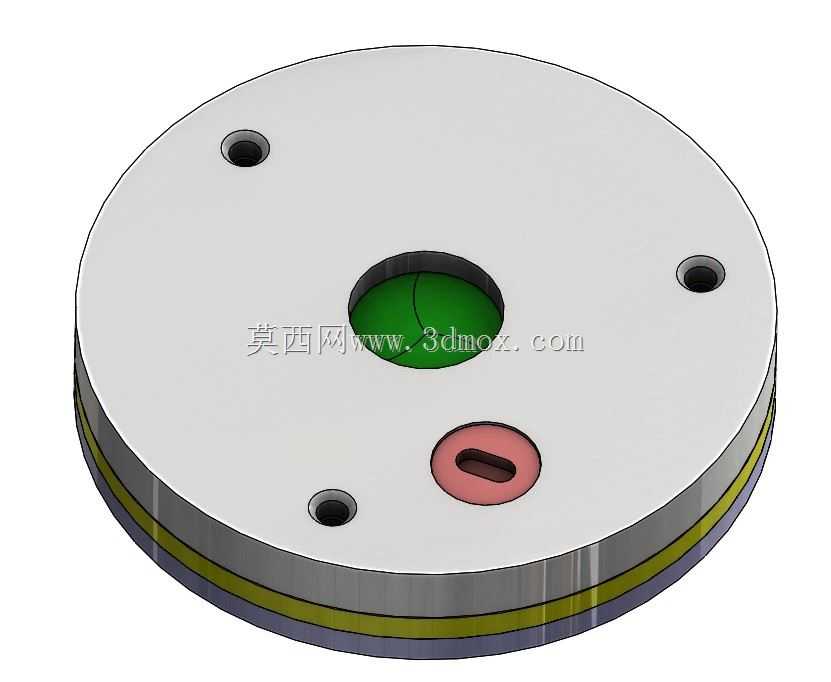

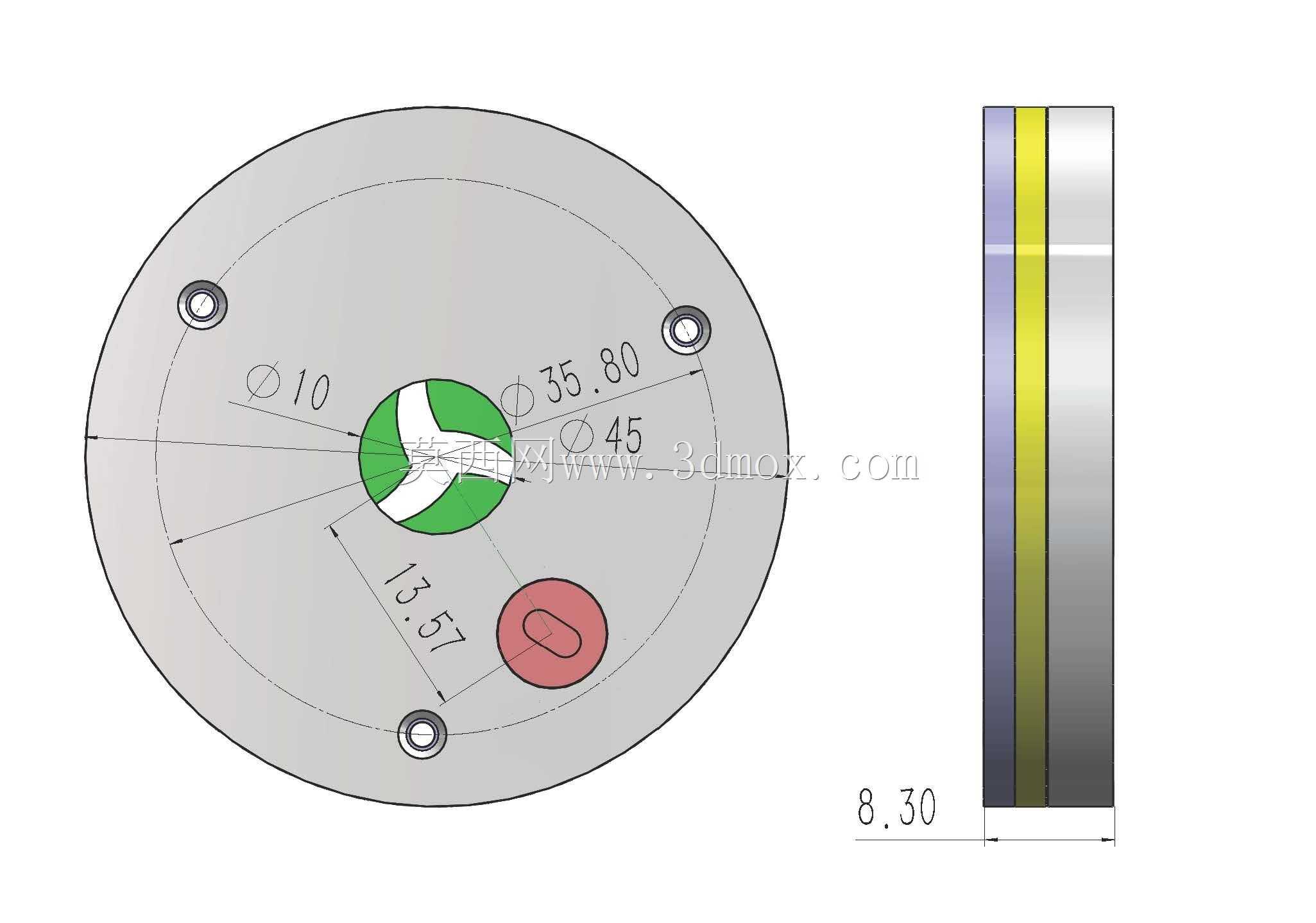

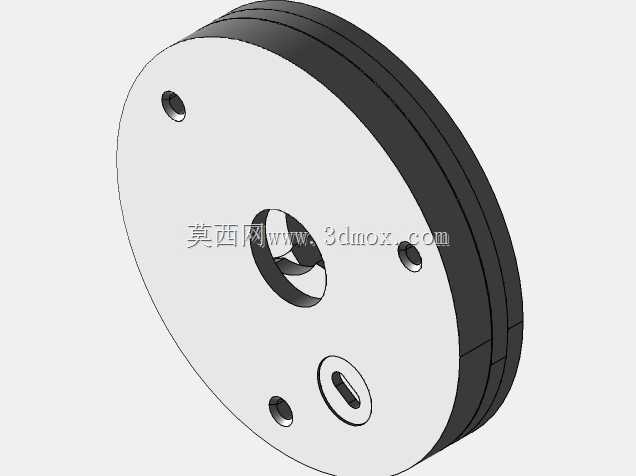

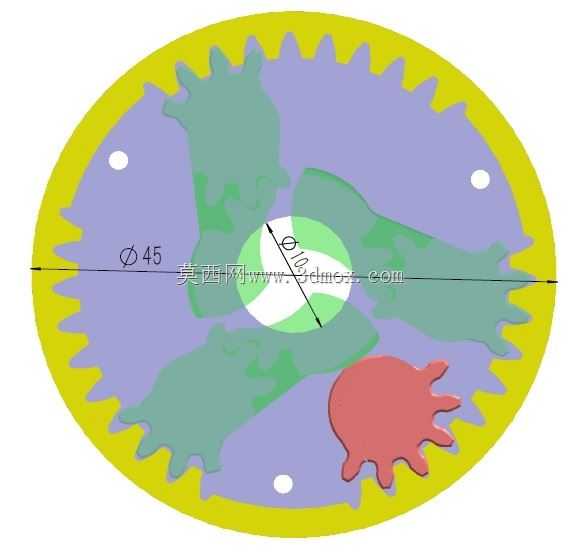

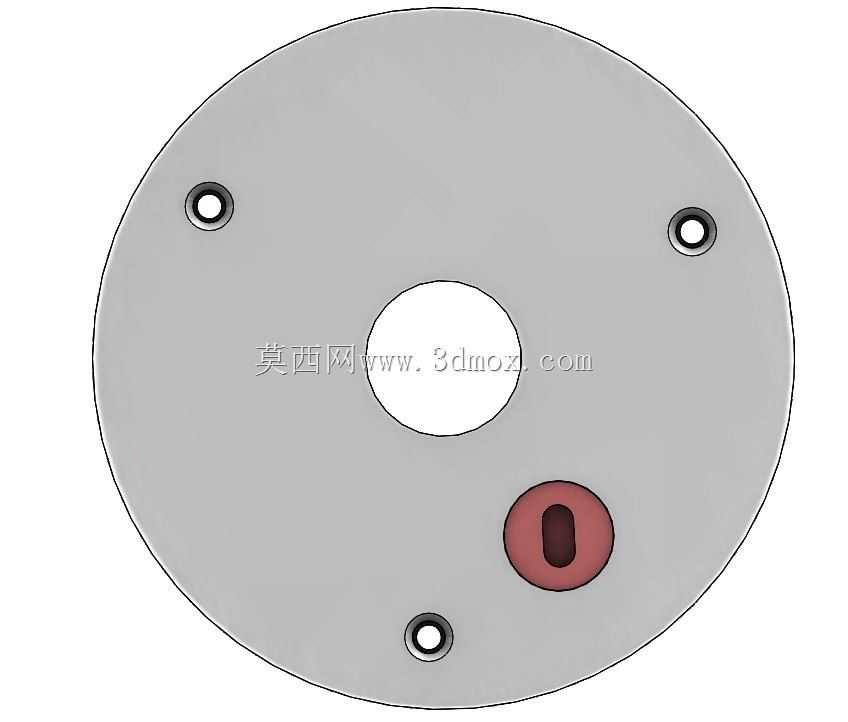

　　尺寸边界上，机构完全闭合时的最大外径控制在45mm，轴向堆叠厚度8.3mm，完全打开后中心通光孔直径为10mm，这个尺寸规格刚好适配常用的M42镜头接口、小型30mm孔径光学镜座，也能直接嵌入多数桌面创客项目的面板开孔里。安装侧不需要设计复杂法兰：环形壳体上预留了三个均布的沉孔，对应M2螺钉的安装位置，打印完成后只用三颗M2螺钉就能把上下盖板夹紧，把所有齿轮、叶片约束在中间腔体内，轴向窜动量被控制在0.2mm以内，既保证转动顺滑，又不会让叶片在动作时脱出导向位。

　　设计思路上特意规避了传统金属光圈的薄片弹簧、精密销轴零件：传统光圈的叶片需要靠铆钉铆接在转盘上，对孔位同轴度要求极高，家用3D打印机很难做出0.1mm级的销轴配合；这套方案把叶片的旋转支点直接集成在壳体的定位柱上，叶片对应位置打印出通孔，套在壳体立柱上即可完成定位，不需要额外加工销轴。考虑到PLA、ABS这类FDM材料的层间结合强度有限，齿形部分没有采用渐开线浅齿，而是加大了齿厚、降低了齿高，啮合时的接触面积更大，频繁正反转也不容易出现断齿；如果用光固化树脂打印，零件表面粗糙度更低，齿面摩擦阻力更小，手动转动驱动齿轮的力矩会非常轻柔，甚至可以用微型舵机直接驱动红色输入齿轮，实现电控自动调光。

　　装配逻辑也做了打印友好优化：所有零件都沿轴向堆叠，没有侧向抽芯结构，打印时不需要添加支撑，叶片的工作面、齿面都可以朝上摆放，获得最好的表面质量；装配顺序为先把三片绿色叶片放入下壳体的定位柱，再依次放入三个行星小齿轮和中心驱动轮，最后盖上上壳体锁紧三颗M2螺钉，最后装入红色的输入齿轮和外部内齿圈啮合即可。整套机构运动时没有刚性硬碰撞，叶片走到全开和全关位置时通过齿形的行程限位自然止动，不需要额外加装限位开关，作为教学演示件时，可以非常直观地展示行星轮系的减速比分配、多执行件同步联动的设计方法，也能让结构设计者快速理解“用旋转运动合成径向开合动作”的凸轮-齿轮组合思路，在设计小型可变孔径、可变闸门机构时直接参考其齿形布局和叶片型线的取法，缩短同类产品的开发周期。
