黄金装饰链环精密结构造型设计

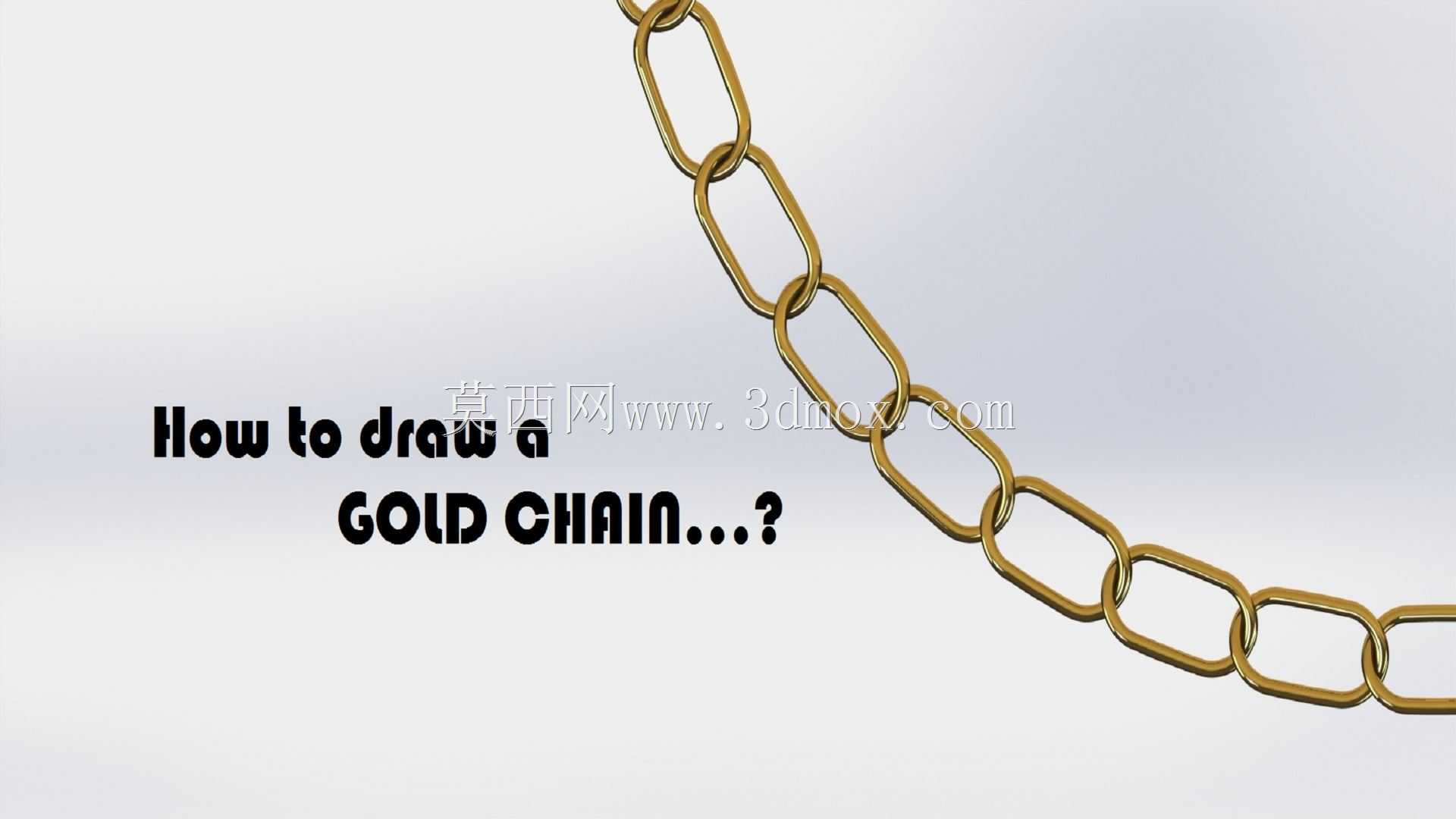

　　这款链环结构的建模工作，最初是从首饰打样车间的实际装配需求切入的，日常做贵金属饰品结构开发时，最常遇到的问题就是链节之间转动卡滞、相邻链环接触面磨损过快，很多初版3D打印的蜡模浇铸成型后，链节弯折到特定角度就会互相顶死，成品项链佩戴时无法自然贴合颈部曲面，要么就是链环之间间隙过大，佩戴过程中容易夹扯衣物纤维、甚至夹到佩戴者的毛发。做这套链环的三维结构设计时，没有直接套用常规圆形焊口链的参数，首先把单个链节的轮廓做了长圆形优化，区别于传统正圆形链环，长椭圆的链节外形在串联之后，整根链条自然垂落时的弯折弧度更顺滑，不会出现圆形链节堆叠后局部凸起、硌压皮肤的问题。

　　从装配逻辑来看，每一个独立链环都采用等截面的棒料弯制对接成型，链环的杆径和链环整体内孔的长宽比例经过反复校核：如果杆径占内孔宽度的比例过大，相邻两个链环穿套之后，接触面的滑动间隙不足，经过表面抛光、电镀层堆积之后，原本预留的转动间隙会被镀层填充，直接导致链节锁死；如果杆径过细，整根链条的抗拉承载力达不到首饰日常佩戴的要求，受到轻微拉扯就会出现链环变形、开口断裂的问题。建模过程中特意在每两个相邻链环的接触位置预留了均匀的周向间隙，这个间隙量同时兼顾了后续失蜡铸造的金属收缩余量、抛光打磨的打磨头进出空间，以及最终电镀层的厚度叠加，不需要后期手工对每一个链节进行掰动修整。

　　实际应用场景里，这类链环结构不止用于贵金属首饰制作，同款结构参数调整杆径和链节长宽比之后，还可以延伸用到箱包金属挂链、服饰装饰链、小型工艺品吊链、电子设备防丢挂绳的金属连接段，不同场景下对链条的软硬度要求不同：用作颈饰的金链要求整体弯折柔性更好，设计时就适当放大链环内孔的长度占比，让相邻链节的可转动角度更大；用作箱包承重挂链的款式，就适当加粗链环杆径、缩小链环之间的转动间隙，避免承重后链环出现非正常形变。

　　设计时的安装边界也做了充分考量，单节链环的两端对接焊缝位置，特意布置在链环长轴的中点位置，而不是链环的圆弧弯折处，焊接位置避开弯折应力集中区，后续焊接打磨之后，焊口位置的强度和链环整体杆身强度保持一致，不会出现焊口位置受拉力断裂的问题。链环所有的弯折过渡位置都做了等半径圆角处理，没有尖锐的棱边，一方面是佩戴接触皮肤时不会产生压痕、剐蹭皮肤，另一方面在蜡模制作、浇铸金属的过程中，液态金属在模腔里流动时不会在锐角位置出现紊流、产生砂眼气孔，成品的良率能提升不少。

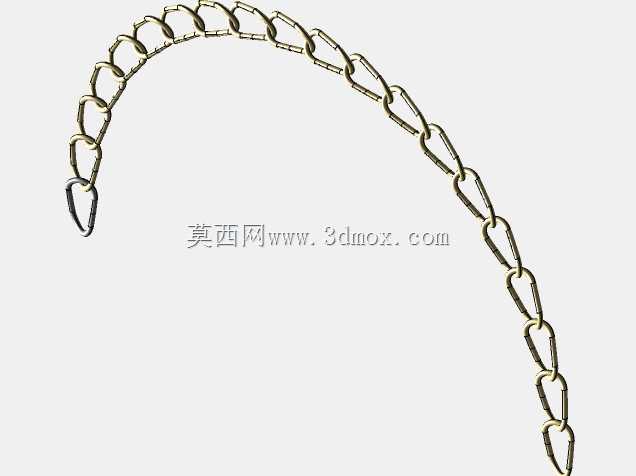

　　从结构运动特性来看，每一个链环都可以相对于相邻的两个链环绕穿套的配合轴做自由周向转动，整根链条不存在固定的运动副约束，属于典型的柔性串联构件，不管是绕在颈部、挂在包袋侧边，还是收折在首饰盒里，每一段链节都可以自适应调整自身角度，不会出现内部应力残留。建模时还特意验证了链条拉直、极限弯折、扭转三种工况下的相邻链环干涉情况：当链条弯折到最小曲率半径时，相邻链环的外侧曲面刚好贴合，不会出现硬碰撞顶死的情况；当链条两端反向扭转时，链环之间可以通过自身转动释放扭转应力，不会把扭矩传递到链条两端的连接扣位置，避免连接扣受扭松脱。

　　外形尺寸的匹配上，单节链环的长宽比例控制在接近2比1的区间，这个比例下整根链条的视觉质感更敦实厚重，符合黄金首饰的视觉观感，同时不会因为链节过大导致链条整体重量过高，佩戴时的负重感控制在舒适区间。链环的截面采用圆形截面，和异形截面的链环相比，圆形截面在任意角度受拉时的应力分布都更均匀，不存在应力集中的薄弱截面，日常使用中不管从哪个方向受到拉扯，力都能均匀分散到整个链环杆身上，长期使用也不会出现局部磨损凹陷的问题。针对后续表面处理的工艺需求，链环所有表面的过渡曲率都保持连续，没有狭小的缝隙死角，抛光轮可以顺利抵达每一个外露表面，电镀时药液也可以在链环缝隙之间自由流动，不会出现积液、镀层厚度不均的问题。
