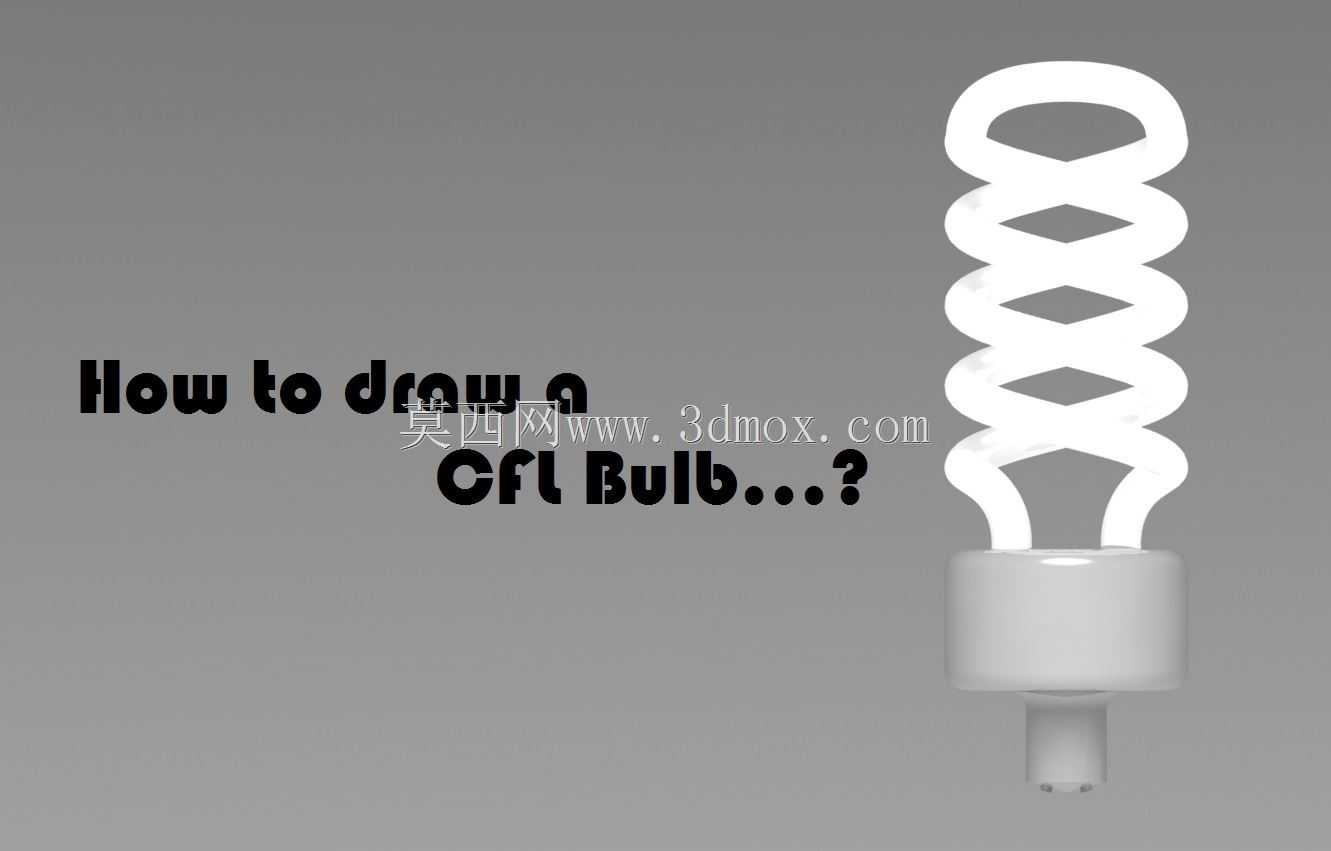

螺旋节能荧光照明灯具结构造型

　　紧凑型荧光灯在民用照明、办公工位、楼道辅助照明以及早期商用低功耗改造场景中使用十分普遍，其核心价值是在相同光通量条件下降低电能消耗，同时利用螺旋盘绕的灯管形态压缩整体高度，使产品能够适配常规螺口灯座的安装空间。该结构建模时需要同时兼顾发光管体的连续空间曲线、塑料底座的包覆关系以及下端灯头的装配边界，任何一段管体曲率突变都会在实际制造中造成玻璃弯管应力集中，也会影响荧光粉涂覆和排气工艺的稳定性。

　　从实际用途看，这类灯具主要替代传统白炽灯，承担室内一般照明任务。螺旋灯管相比多U形并排灯管，能够在较小投影直径内获得更长的放电通道，弧光长度增加后有利于提升光效并降低单位流明能耗。灯管并非随意盘绕，圈数、螺距和上升角度需要围绕底座直径确定：管体下端两支引出端必须准确进入底座内部，与镇流器及灯头接线形成可靠连接；上部螺旋则保持均匀间距，避免相邻管壁接触，保证点亮过程中热量能够沿管间空隙散出。

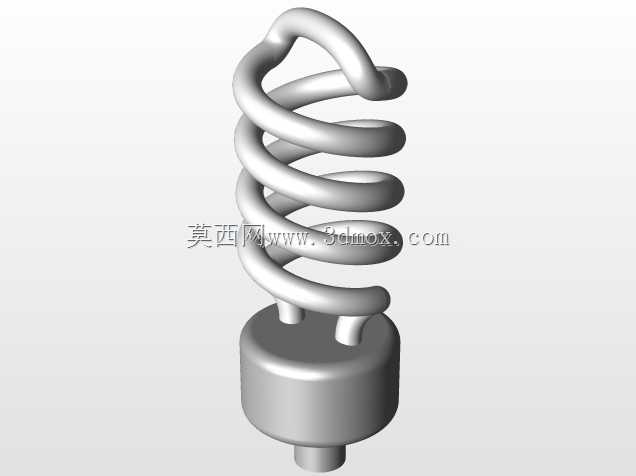

　　建模思路上，灯管部分适合采用空间中心线配合恒定截面扫略完成。中心线不能只追求视觉上的螺旋效果，而应还原真实弯管工艺：底部先由两支近似竖直的管段过渡到螺旋起始位置，再以连续渐开的方式向上盘绕，顶部通过圆滑回转形成封闭连续走向。曲线过渡处应保持曲率连续，减少尖锐折弯；管径在整个路径上保持一致，端部与底座配合处可做轻微收束，以体现玻璃管封接和插入塑壳的装配关系。若中心线在底座入口处偏移过大，后续工程出图时会出现管体与壳体干涉，直接影响样件装配。

　　底座承担固定灯管、容纳电子镇流器、绝缘隔离和连接灯座的作用。外形通常采用近似圆柱的塑壳结构，上端面留出灯管穿入位置，侧壁设置轻微拔模斜度，便于注塑成型后脱模。底座与灯管交界处需要形成支撑和防护，既不能让玻璃管裸露过长导致受侧向力折断，也不能把管体包覆过多而影响散热。下部灯头为标准接口区域，直径和高度需围绕常用螺口灯座边界控制，保证灯具旋转装入后端面贴合、导电触点位置准确。

　　外形尺寸方面，整体高度主要由螺旋灯管圈数决定，而最大外径则由螺旋最外圈轮廓控制。设计时应让螺旋外径略小于灯罩或灯具允许的最小内腔尺寸，同时在底座周围保留空气流通间隙。灯头端部到底座台阶的距离属于安装边界，不能因塑壳过高造成灯座无法完全旋入；底座上端面到螺旋最低一圈的距离也需合理，避免灯管热量长期集中作用于塑料件。

　　结构校核中还需关注重心与受力路径。灯具装入灯座后，灯头螺纹承担主要承载，底座中心线应与灯头轴线重合，螺旋灯管围绕轴线近似对称布置，这样可减少单侧偏置带来的弯曲力矩。若灯管圈数向一侧偏移，运输振动或安装拧紧时容易在玻璃根部形成附加应力。塑壳外壁可设置细微加强轮廓或圆角过渡，尤其是灯管出口、底座台阶和灯头压接位置，圆角能够降低注塑件应力集中，也能提高装配时的抗裂能力。

　　从热分布角度看，灯管工作时表面温度较高，螺旋内部通道不能被塑壳或附件封闭。模型虽然不直接表达电子元件，但底座内部应预留镇流器板、导线走线和绝缘空间；灯管引出端之间需要保持爬电距离，底部金属灯头与内部带电体之间通过塑料壳体隔离。对于结构设计人员，该类产品的三维建模重点不在复杂机构，而在连续曲面、装配同轴度、安装接口和热空间边界的协调。

　　在照明设备开发流程中，该造型可用于外观方案确认、灯罩干涉检查、包装内衬轮廓设计以及灯座适配验证。将灯管扫略体、塑壳和金属灯头分层建模，能够方便后续调整螺旋圈数、管径、底座高度和接口规格；切换不同圈数时，只需重新控制螺旋中心线的总高度和螺距，再检查管体与底座、灯罩之间的最小间隙。这样形成的数字模型既符合紧凑型荧光灯的真实构造逻辑，也能为同类小型照明电器的结构设计提供清晰参考。
