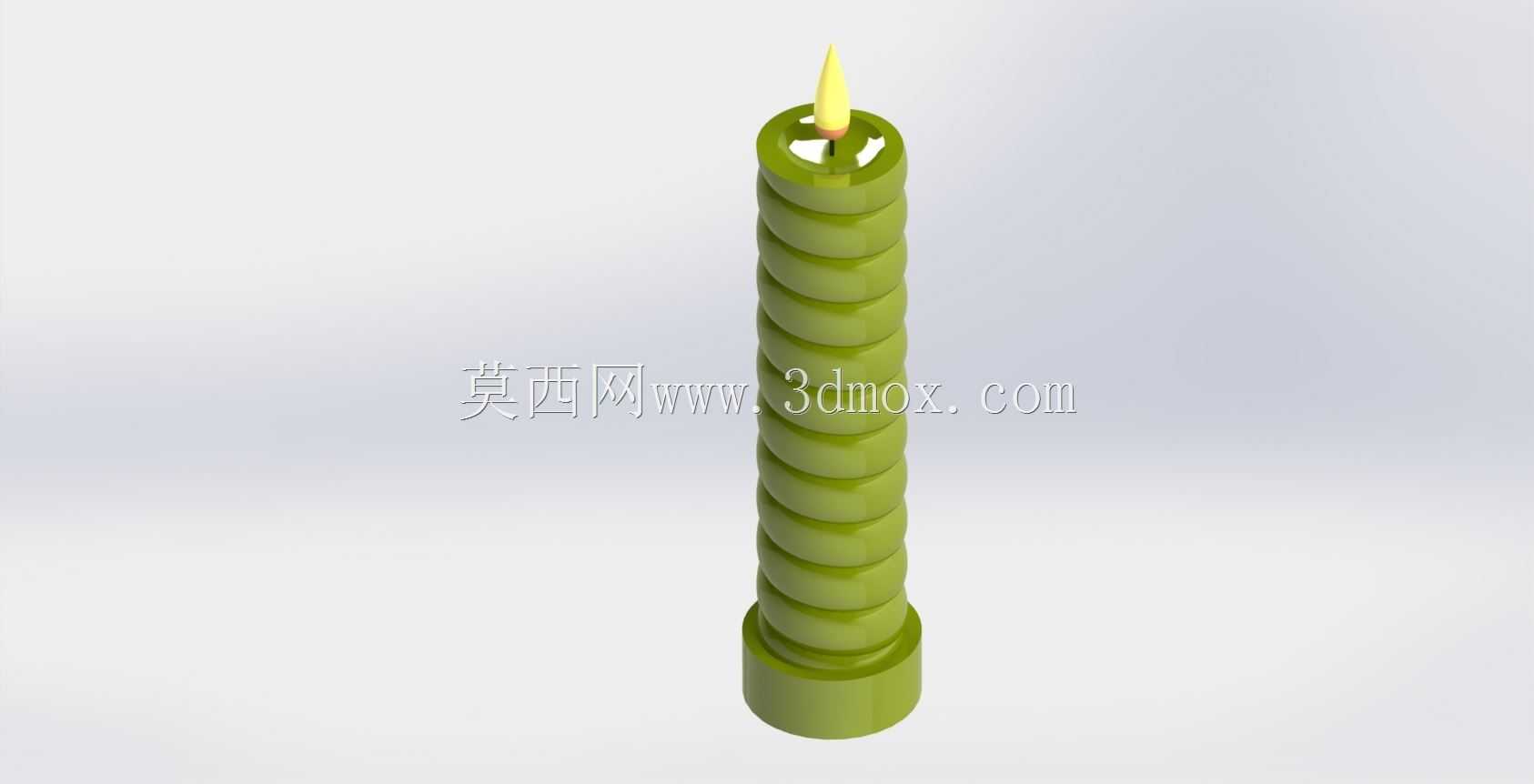

螺旋环纹立式发光蜡烛造型摆件

　　日常做文创小产品结构建模时，这类螺旋环纹立式发光蜡烛属于很典型的装饰类小构件，先从落地使用场景倒推结构边界会比直接画外形效率高很多。它的使用场景覆盖桌面氛围陈设、主题橱窗布景、节庆活动道具、文创伴手礼打样几个方向，不同场景对安装边界的要求差异很明确：桌面摆放时底部需要留出平整支撑面，和承托台面的接触环宽度不能小于8mm，避免重心偏高出现侧翻；嵌入主题布景槽位时，柱身最大外径要比预留安装孔小2-3mm，预留装配公差和后期表面喷涂的漆膜厚度；如果搭配内置电子发光组件，底座内部要预留纽扣电池仓和微型LED灯的走线空间，底座壁厚控制在1.5-2mm，既保证注塑成型时不会出现缩痕，也能给内部电子件留出足够容纳空间。

　　外形尺寸的设定遵循常规装饰蜡烛的比例逻辑，整体柱身高度和最大外径的比值控制在7:1左右，修长的柱体不会显得笨重，底部做加厚的圆柱基座，基座外径比柱身环纹的最大外径大3-4mm，形成稳定的支撑台阶。柱身的螺旋环纹不是单纯的装饰凸起，每一圈环纹的导程保持均匀，环纹的凸起高度控制在2mm左右，圆角过渡R0.8，一方面是脱模时可以直接沿轴向出模，不需要额外做侧向抽芯结构，大幅降低模具加工成本；另一方面环纹的凹凸面在光线照射下会形成连续的明暗层次，比光滑柱身的视觉质感更强，手持挪动时环纹还能增加摩擦力，不容易从指间滑落。

　　顶部的发光结构是整个造型的功能核心，烛焰部分做微锥造型，尖端收窄，根部和烛身顶面的安装座衔接，烛身顶面预留三个对称的卡扣槽，用来固定模拟烛芯的透光件。如果做实体石蜡蜡烛版本，这个环纹结构可以直接作为铸造蜡模的基准，环纹的凹槽不会积存多余蜡液，冷却后脱模阻力小；如果做电子发光版本，LED光源从烛焰根部向上投射，半透明的烛焰件可以把光线均匀漫射出来，不会出现明显的灯珠亮斑。设计过程中要注意柱身的壁厚均匀性，螺旋环纹的根部不能出现壁厚突变，否则3D打印打样时容易出现层间应力集中，注塑量产时会在环纹对应位置出现内壁缩印。

　　从结构校验的角度，先把重心位置控制在整体高度的1/3以下，底部基座的重量占比要达到整体重量的40%左右，哪怕受到轻微侧向触碰也不会倾倒。柱身的所有外轮廓棱边都做圆角处理，没有尖锐边角，作为桌面摆件使用时不会划伤使用者，也符合文创产品的安全设计要求。环纹的螺旋升角设置在15度左右，既可以形成连续的螺旋视觉效果，又不会因为升角过大导致环纹变成近似斜向凸起，丢失蜡烛柱体的规整感。建模时先绘制底部基座的旋转截面，再用螺旋线扫描生成环纹凸起，顶部烛焰部分单独做实体特征组合，装配时保证烛焰的中心轴线和柱身轴线同轴度误差小于0.2mm，点亮后光线不会出现偏斜。这类造型不需要复杂的传动结构，核心是把控外观曲面的顺滑度和装配公差的合理性，不管是做3D打印展示样件，还是开模量产塑胶装饰件，都能直接复用这套结构逻辑，后期还可以在环纹凹槽里做异色喷涂，延伸出不同风格的外观变体。
