喷气式飞机机身机翼整机结构造型

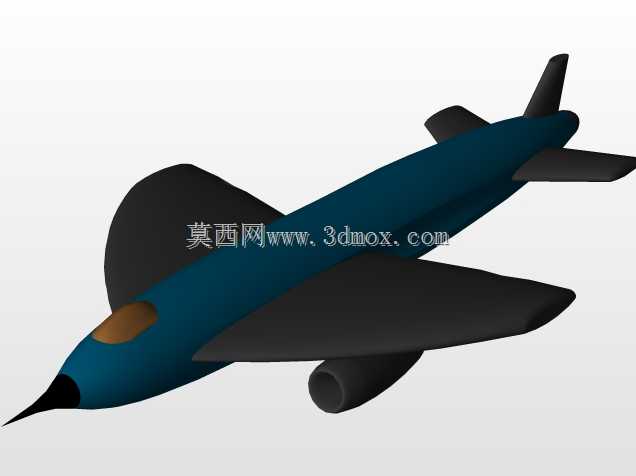

　　这套喷气式飞机三维造型围绕小型喷气飞行器的整机外观与主体结构展开，建模时先从机身中轴线入手，确定机头尖锥段、中段圆筒机身、尾部收敛段的连续曲面关系。机头采用尖锐锥形过渡，能够在高速飞行时降低迎面气流阻力；座舱盖布置在机身前段上方，以棕色透明区域表现风挡与座舱罩的位置，曲面与机身蒙皮顺滑贴合，避免出现台阶或折线破坏气动外形。机身中段为主要承载区域，内部可预留发动机安装舱、燃油箱、航电设备舱和起落架收放空间，外形保持细长旋成体特征，截面沿轴向由机头的小圆形逐步扩大，到机翼安装区达到最大截面，再向尾部缓慢收窄。

　　机翼采用后掠下单翼布局，机翼根部与机身下部两侧融合，翼面从根部向翼尖逐渐变薄，前缘后掠、后缘前掠，有利于跨音速飞行时延缓激波产生。建模中机翼与机身的相交区域做了过渡曲面处理，保证翼身结合处光顺，减少干扰阻力。尾翼由垂直尾翼和水平尾翼组成，垂尾位于机身后段上方，后掠形态明显，用于提供方向安定性；平尾对称布置在尾部两侧，负责俯仰操纵与姿态稳定。尾翼与机身的连接位置需要考虑结构梁的走向，垂尾根部通常要传递较大的气动载荷，平尾则要与机身尾部框段连接。

　　动力装置表现为机身下方的短舱式进气道和喷口区域，圆筒形进气口位于机翼后缘下方，气流经短舱进入发动机，尾部喷口与机身收敛段相协调。实际设计中，进气道位置需避免吸入机翼脱体涡和地面杂物，进气口前缘与机身、机翼之间要保持合理间隙；短舱外壁与机翼下表面的连接段应顺滑，以降低局部阻力和振动。起落架虽然在该外观模型中未详细展开，但在整机布置时需在机身下部和机翼根部预留主起落架舱，前起落架通常位于座舱下方、机头锥之后，收放路径不能与进气道和设备舱干涉。

　　从应用场景看，这类喷气式飞机造型可用于航空科普展示、飞行器概念方案评审、外形曲面教学、展厅样机制作以及游戏与仿真中的航空器资产搭建。结构设计人员在使用类似模型时，不能只关注外观是否流畅，还要把气动外形与内部布置结合起来校核：机身最大直径决定发动机和油箱的布置边界，机翼根弦长度影响主梁和翼内油箱空间，垂尾高度影响方向稳定性，平尾尾臂长度影响俯仰操纵力矩。进气道与尾喷口的轴线应尽量与飞机推力线一致，若推力线偏离重心过远，会在爬升、加速和巡航状态下产生额外配平阻力。

　　外形尺寸方面，整机长度主要由机头锥、机身中段和尾喷段决定，翼展则由机翼外段长度控制；在进行装配设计时，需要明确停机高度、机翼离地间隙、尾翼离地高度以及进气口距地高度，这些边界直接影响地面滑行、起飞抬前轮和着陆接地安全性。机翼下方若后续扩展挂架或副油箱，应在翼下预留安装接口，并核对挂物与进气道、起落架舱门、襟翼运动区域的间隙。机身表面还可继续细分检修口盖、座舱框架、天线、航行灯、静压孔和气动舵面分界线，使模型从概念外观进一步深化为可用于结构协调的数字样机。

　　建模思路上，曲面质量是这类飞行器的重点。机身适合采用放样或多截面曲面控制，机翼和尾翼适合用翼型曲线沿展向过渡生成，翼身融合处通过桥接面和曲率连续约束消除褶皱。座舱盖、进气口、喷口等开口区域需要建立独立边界曲线，防止加厚或实体化时出现破面。若后续转入工程结构阶段，还应在蒙皮内部布置隔框、长桁、翼梁和肋板，把外部气动外形转化为可承力的机身机翼组合体。
