子午线轮胎曲面花纹结构三维造型

项目分类:汽车 发布时间:2022-07-30 ID:689908
  • 子午线轮胎曲面花纹结构三维造型

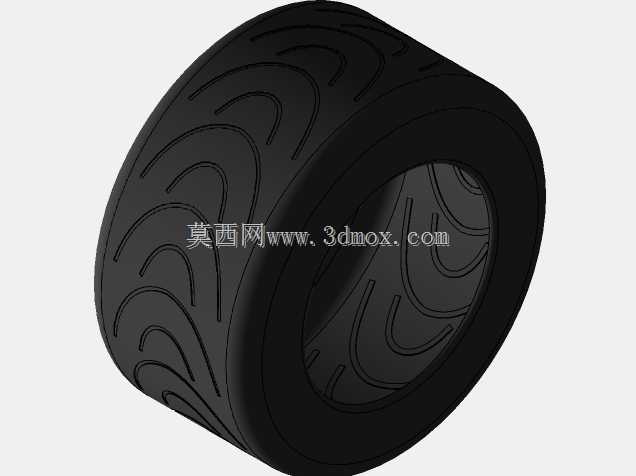

  该造型围绕车辆行走部件中的子午线轮胎展开,重点还原胎体环形轮廓、胎面花纹沟槽以及胎圈内侧安装边界。轮胎作为车辆与地面直接接触的承载部件,需要在整车装配、运动干涉检查、底盘通过性分析和外观方案评审中提供准确的外部几何参考。建模时没有把轮胎简单处理成光滑圆环,而是将胎面宽度、胎侧弧度、肩部过渡和连续弯曲沟槽一并表达,使模型在近距离展示时能够体现子午线轮胎常见的排水、抓地与散热特征。

  从结构思路看,胎面采用较宽的环形接触带,外轮廓沿圆周方向保持连续,断面方向则由胎冠向胎侧逐步收束。胎肩位置承担胎面与胎侧之间的过渡,若转折过硬,视觉上会接近实心橡胶块,也不利于表现轮胎受压后的形变趋势;因此造型中保留了较圆润的肩部曲面,使胎冠宽度、侧壁厚度和内圈开口之间形成合理比例。内侧中空区域对应轮辋装配空间,建模时需保证胎圈位置的内径、轴向宽度和外侧最大直径之间留有明确边界,便于后续与轮毂、制动盘、转向节等部件进行装配校核。

  胎面花纹是该模型的主要细节。沟槽采用多组沿周向分布的弧形曲线,线条从胎冠中部向胎肩方向延展,并在相邻花纹块之间形成连续弯曲的排水通道。这样的表达方式适合展示湿地行驶时水流沿沟槽导出的基本路径,也能体现花纹块边缘对抓地性能的作用。曲面构建时,沟槽不能只作为贴图线条处理,需要在胎面外表面形成凹陷关系;槽底宽度、槽壁倾角和花纹块顶面面积要相互协调,避免出现沟槽过密导致橡胶块比例失真,或槽线过浅导致远看接近光面胎的问题。

  在实际设备用途上,这类轮胎模型常用于乘用车、实验小车、移动平台或仿真演示车辆的底盘总成。整车布置阶段,轮胎外廓直接影响轮罩空间、悬架跳动余量、转向极限角度和离地间隙;若轮胎直径偏大,轮眉与胎肩之间的间隙会被压缩,若胎面过宽,转向时还可能与下摆臂、减震器或内衬板发生干涉。将轮胎模型放入车轮总成后,可以围绕轮心建立旋转轴,检查胎面最外点、胎侧最外点和胎圈内侧在不同转角下的空间位置,为轮毂偏距、轮距设定和轮罩曲面提供依据。

  外形尺寸表达上,模型应关注三个关键边界:一是轮胎外径,它决定车辆满载和跳动时轮胎占用的径向空间;二是胎面宽度,它影响接地面长度、轮罩包覆范围和侧向安装间隙;三是胎圈内径,它与轮辋直径匹配,是轮胎能够装到车轮上的基本约束。轴向方向还需注意胎侧外侧到轮心安装面的距离,过宽的轮胎即使能够装入轮辋,也可能在悬架压缩或转向动作中触碰周边零件。对于教学演示或结构展示,可在模型中保留胎体壁厚的视觉关系,让内圈不是无限薄的圆柱面,而是体现橡胶胎体与轮辋支撑区域的层次。

  建模流程上,较稳妥的方式是先绘制轮胎断面轮廓,明确胎冠、胎肩、胎侧和胎圈的曲线关系,再通过旋转生成基础胎体;随后在胎面展开方向规划花纹引导线,利用投影或包覆方式将曲线落到外曲面上,再按沟槽截面进行切除或凹陷成型。花纹阵列时要注意周向节距的衔接,首尾图案不能出现明显错位;沟槽经过胎肩时应控制曲率变化,防止槽底曲面折叠。胎侧区域可保持相对简洁,因为真实轮胎侧壁主要承担标识、曲率过渡和缓冲作用,过多细碎结构反而会干扰主体表达。

  从工程应用角度看,该模型不仅服务于外观渲染,也可作为车辆数字样机中的基础零件。进行底盘布置时,它提供轮胎包络的外部参考;进行轮毂设计时,它给出胎圈与轮辋配合的内边界;进行宣传展示或装配动画时,清晰的胎面花纹能够增强车轮转动状态下的辨识度。若后续需要进一步细化,还可在此基础上增加胎面胶块、胎侧标识环、轮辋本体和气嘴位置,使轮胎与车轮总成的关系更加完整。当前造型以轮胎本体为核心,曲面连续、花纹走向明确、中空安装区域清楚,能够满足结构认知、三维装配和车辆外观方案检查的使用需求。
