双色交错锥形双螺旋弹性构件

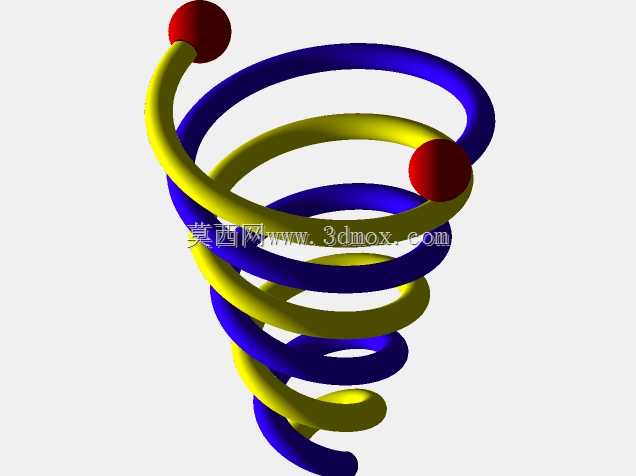

　　该锥形双螺旋弹性构件采用两根独立螺旋簧体同轴交错缠绕的结构形式，整体沿轴向呈下宽上窄的圆锥轮廓，两根簧体分别以不同色彩区分，各自螺旋顶端设置球形端头，既完成螺旋轨迹的端点封闭，也可作为受力接触的承载端面。从实际工程应用场景来看，这类异形双螺旋弹性件不同于常规等径圆柱弹簧，它可布置在安装空间呈锥形收窄的紧凑腔体内，比如小型通讯终端的按键回弹结构、便携设备的缓冲支撑位、精密仪器的减振隔振工位，当轴向受压时，簧圈会从大径端开始逐圈贴合收纳，压缩行程远大于同高度的普通圆柱弹簧，且压并后整体占用轴向空间极小，适配消费电子、小型精密装置内部局促的安装边界。

　　设计过程中首先要确定锥形螺旋的导程、锥角与两根簧体的相位差：两根螺旋线绕同一根锥轴同步盘旋，周向相位错开180度，保证两根簧体在全行程压缩过程中不会发生干涉剐蹭，簧体采用等截面圆丝绕制，丝径全程保持一致，保障每一段簧圈的弹性刚度均匀变化，锥形轮廓的大径端作为固定支撑侧，小径端作为活动受力侧，受压时刚度会随簧圈依次并圈逐步递增，呈现出明显的非线性刚度特性，这种特性可以在轻载阶段提供柔和的回弹手感，重载阶段快速提升支撑力，避免构件被过度压损。两端的球形端头在建模时需要和螺旋簧丝做一体化融合处理，球面直径略大于簧丝直径，既可以避免螺旋末端的锐边应力集中，也能让受力接触时球面自动对中，不会出现侧向滑移偏载的问题。

　　从安装边界维度考量，该构件的最大外轮廓位于底部大径端，选型布置时仅需要预留对应大径的圆形安装沉孔，沉孔深度匹配弹簧自由高度即可，无需额外设置侧向导向结构，锥形外圆本身就可以在受压时和沉孔内壁形成自导向，即使承受少量偏载载荷，簧体也会沿锥面自动定心，不会出现侧弯卡滞的故障。和普通单根锥形弹簧相比，双螺旋交错的结构总承载截面积翻倍，在相同的锥形安装空间内可以提供更高的承载能力，同时两根簧体的振动阻尼可以互相抵消，受压回弹过程中不会出现单根弹簧常见的侧向颤振，运行稳定性更强。建模阶段需要先搭建锥形螺旋线的参数化方程，分别生成两条相位错开的螺旋轨迹，再沿轨迹扫掠出等直径的簧体实体，最后在两个螺旋端点生成球体并和簧体做布尔合并，全程校验两根簧体所有位置的最小间隙，保证在极限压缩状态下两者也不会发生碰撞，实体完成后还可以通过运动仿真模拟全行程压缩过程，观测每一圈簧体的并圈顺序与应力分布，调整锥角和丝径参数让刚度曲线匹配预设的受力需求，这类结构既可以作为弹性回弹零件直接使用，也可以作为双螺旋输送、柔性缠绕机构的原理验证原型，为同类交错螺旋构件的设计提供直观的结构参考。
