无框轻薄光学眼镜镜架镜片结构

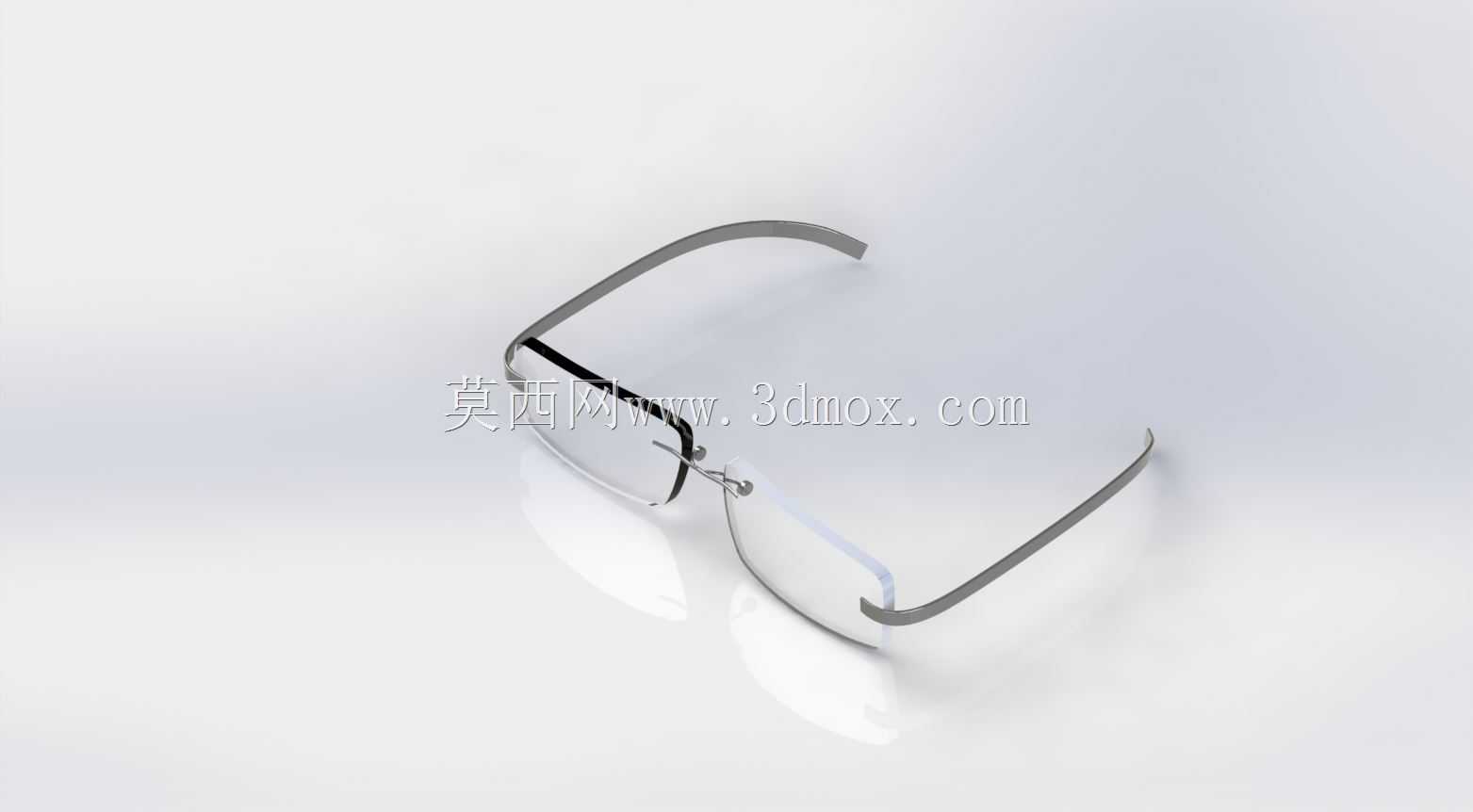

　　这套三维结构围绕日常佩戴的无框光学眼镜展开，建模时没有采用传统全框或半框包围镜片的做法，而是把镜片本身作为主要承载面，镜腿通过端部连接件直接固定在镜片侧缘，鼻梁位置也以细窄支撑件在两片镜片之间形成过渡。整体视觉上镜片边缘几乎没有厚重框体遮挡，正面轮廓简洁，侧向线条细长，适合表现轻量化眼镜在佩戴状态下的贴合关系。

　　从实际使用场景看，这类结构常见于日常办公、阅读、长时间面对显示终端以及需要弱化面部遮挡的佩戴场合。与全框眼镜相比，无框方案对镜片孔位、连接点强度和镜腿开合姿态更敏感，因此在三维建模中不能只把外观做成两根细腿加两片透明件，而需要把镜片边缘厚度、钻孔位置、金属桩头嵌入关系、鼻托支撑角度以及镜腿弯曲弧度逐一表达清楚。镜片并非简单平面薄片，前表面和后表面需要按照光学曲面趋势建立连续弧度，边缘则根据装配需要做薄化处理，使光线穿过区域与夹持区域在形态上自然过渡。

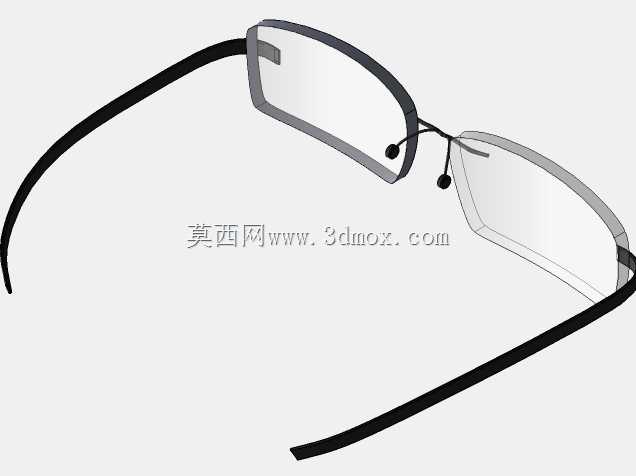

　　镜腿部分采用细长弹性条带形态，前段靠近桩头处较直，便于与镜片连接座形成稳定铰接；后段向耳后方向逐渐弯曲，形成贴合头部侧面的弧形轮廓。设计时需要关注镜腿张开后的外侧宽度、弯折段与耳郭的相对位置，以及镜腿末端下压角度。若弯折半径过小，佩戴时会在耳后形成集中压迫；若末端外张过大，又会降低夹持稳定性。模型中镜腿与镜片连接的小尺寸铰链区域是结构重点，桩头、螺钉或卡扣位虽然体积小，却决定了镜腿开合、镜片受力和后期维护拆装的可行性。

　　鼻梁支撑没有使用粗厚横梁，而是以纤细桥件连接左右镜片，使前部重量集中在光学件附近。鼻托区域需要保留与鼻梁接触的倾斜面，托叶角度应顺应鼻侧曲面，不能垂直生硬地顶住皮肤。对于结构设计人员来说，鼻托位置前后、高低和张开距离都会影响镜片光心与瞳孔的相对位置，因此在数模中应把鼻托支架的可调趋势和接触件形态保留出来，便于后续评估不同脸型下的适配范围。

　　外形尺寸方面，这类眼镜的边界主要由镜片宽度、梁桥间距、镜腿展开总宽和镜腿弯折长度共同决定。单片镜片横向轮廓决定正面视野覆盖，纵向高度影响阅读视线和下方空间余量；两片镜片之间的桥接距离过窄会压迫鼻梁，过宽则会使整体光学中心外移。镜腿在完全张开时，左右外侧尺寸需要与头宽范围匹配；折叠或收拢状态下，铰链转动轴线应保证镜腿能够平顺转向镜片内侧，而不与镜片曲面、桩头或鼻托发生干涉。

　　建模过程中，透明镜片材质与细长金属镜腿的表达应服务于结构判断。镜片需要体现边缘厚度和曲面连续性，不能因为追求透明效果而丢失实体边界；镜腿则应表现出细长件的弹性走向和截面变化，尤其是与铰链连接处的局部加强形态。连接孔位周边属于应力集中区域，实际产品中通常会通过衬套、金属垫片或加厚边缘来分散锁紧力，三维结构里若省略这些细节，会使无框眼镜看起来像悬浮的几何片，失去工程参考价值。

　　从装配边界看，镜片开孔中心到外缘的距离、孔位与镜片倒角的关系、桩头贴合面与镜片侧面的夹角都需要协调。锁紧件不能直接压在无支撑的薄边区域，否则镜片在受侧向冲击或镜腿反复开合时容易出现微裂纹。镜腿转动范围也应受到铰链结构限制，张开角度过大可能拉拽连接点，折叠角度不足则影响收纳。将这些关系在模型中清楚呈现后，结构人员可以进一步检查佩戴姿态、零件干涉、曲面光顺度以及外观件与功能件之间的比例，为后续光学镜片加工、金属件折弯和样件试装提供直观依据。
