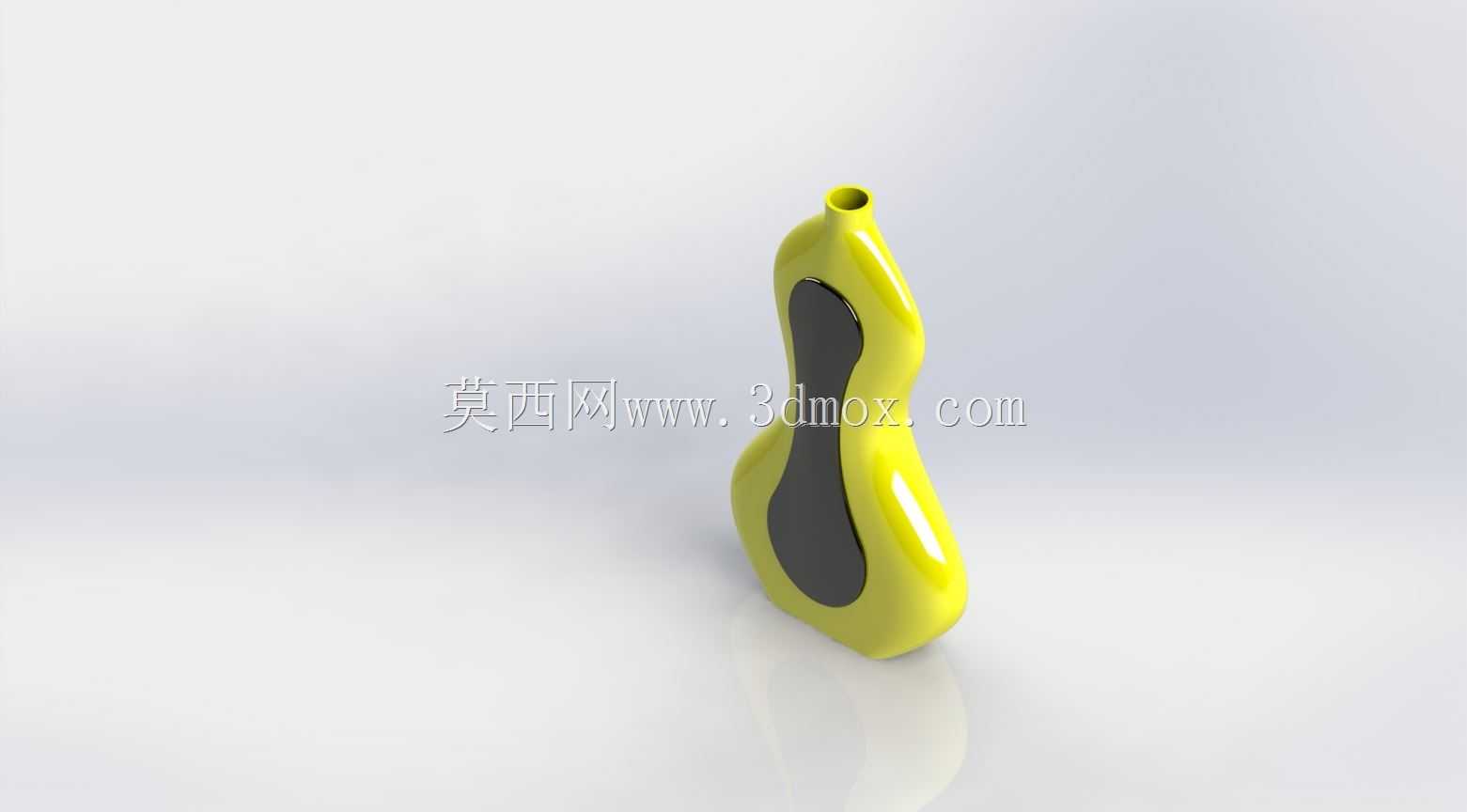

异形流线型手持便携盛液容器造型

　　该造型以非对称流线曲面作为主体语言，整体轮廓脱离常规圆柱烧杯的直壁形态，采用连续起伏的双曲率外表面，使壳体在握持区域形成自然内收的腰段，上下两端则向外平缓延展，形成稳定的视觉重心与放置接触面。从结构建模角度看，这类曲面不能依靠简单拉伸或旋转完成，需要先搭建多条空间样条控制线，再通过放样、边界凸台与曲面剪裁逐步收敛，尤其在侧面深色嵌装区域与黄色主体的交接处，要保证分模线两侧曲率连续，避免后续渲染或实体化时出现褶皱、尖边或法向突变。顶部开口保留小直径圆孔，孔口做加厚翻边处理，既约束液体倾倒时的流向，也增强开口边缘的抗磕碰能力。底部虽然呈现自由曲面，但实际落地支撑需要在最低点构建局部平面或微幅环形支撑带，否则模型在装配体中放置会出现线接触、晃动或干涉判定不稳定的问题。

　　在日常使用场景中，这类容器可作为小型液体暂存、实验取样、桌面装饰或便携盛具的概念方案。握持段的内凹曲线对应手掌虎口与四指的贴合位置，使用者移动时不需要额外把手，即可通过侧面起伏形成防滑接触面。与直筒容器相比，异形外壁在相同容积下能够增加手部接触面积，降低局部压强；同时曲面转折形成的视觉分区，可用于区分握持区、观察区和盛装区。侧面深色区域并非单纯装饰，它在结构上可作为透明视窗、软胶包覆片或二次注塑嵌件的安装边界：若作为视窗，可在不开盖的情况下观察内部液位；若作为软胶层，则能提升防滑性能并降低碰撞传导。设计时需要为该区域预留均匀嵌装间隙，周边止口宽度保持一致，圆角半径不能小于壳体壁厚，以免注塑或3D打印时出现薄壁厚突变。

　　从尺寸边界考虑，模型高度方向为主要占用尺寸，底面投影宽度明显小于高度，因此在工作台、收纳架或包装内衬中布置时，应重点校核侧向倾覆半径。顶部开口位于最高处，外轮廓向一侧轻微偏转，倾倒时液体沿小口汇聚，能够减少宽口容器常见的散流问题。由于最大轮廓位于中部偏下，重心若随液体下降而落在支撑面内，静置稳定性较好；但若内部盛装液体接近瓶口，整体重心上移，就需要在底部增加配重面、扩大支撑环或降低底座曲面高度。对于三维结构人员而言，建模时应同步建立包络体，检查最小通过宽度、底部接触范围、瓶口避让空间以及侧面嵌件的装配方向，而不是只关注外观曲面是否顺滑。

　　壁厚处理是该类壳体能否落地的关键。外观为封闭自由曲面时，内部需要抽壳形成均匀空腔，瓶口、底部和侧面嵌件窗口周围应局部加厚。若壁厚过薄，渲染阶段虽然不易暴露问题，但在工程化阶段会出现刚性不足、打印变形、注塑填充困难等情况；若壁厚突变，又会在曲面高光位置形成缩痕。黄色主体与深色嵌片之间可采用卡扣、粘接或双色成型三种思路：卡扣方案需要在不可见内侧设置弹性扣位，并保证拆装方向与曲面法向一致；粘接方案对止口平整度要求较高；双色成型则要求两套曲面区域在分模处保持一致拔模方向。无论采用哪种方式，外表面都应避免倒扣深腔，侧面深灰区域的边界若沿法向向内凹陷，需要提前确认刀具或模具脱模方向。

　　该作品对曲面建模训练也有较强参考价值。它把容器功能、手持人机关系和外观曲面结合在一起，要求设计者在放样阶段同时控制轮廓线、引导线和截面变化。截面不能简单等比例缩放，否则会得到缺乏握持特征的普通变形瓶；需要在腰部压缩横向尺寸，在下部扩大支撑范围，在顶部收束为小口，并让侧面嵌片沿主体曲面自然贴合。渲染中出现的高光带能够直接反映曲面质量，若高光断裂、抖动或突然变宽，通常意味着相邻曲面曲率不连续，应回到控制线调整控制点权重，而不是依靠后期材质掩盖。对于设备选型和结构验证来说，可将该模型导入装配环境，配合桌面、夹具或包装泡棉进行干涉检查，确认其在有限空间内的放置、抓取和倾倒路径，从而把概念造型转化为可评估的日用盛液器具结构方案。
