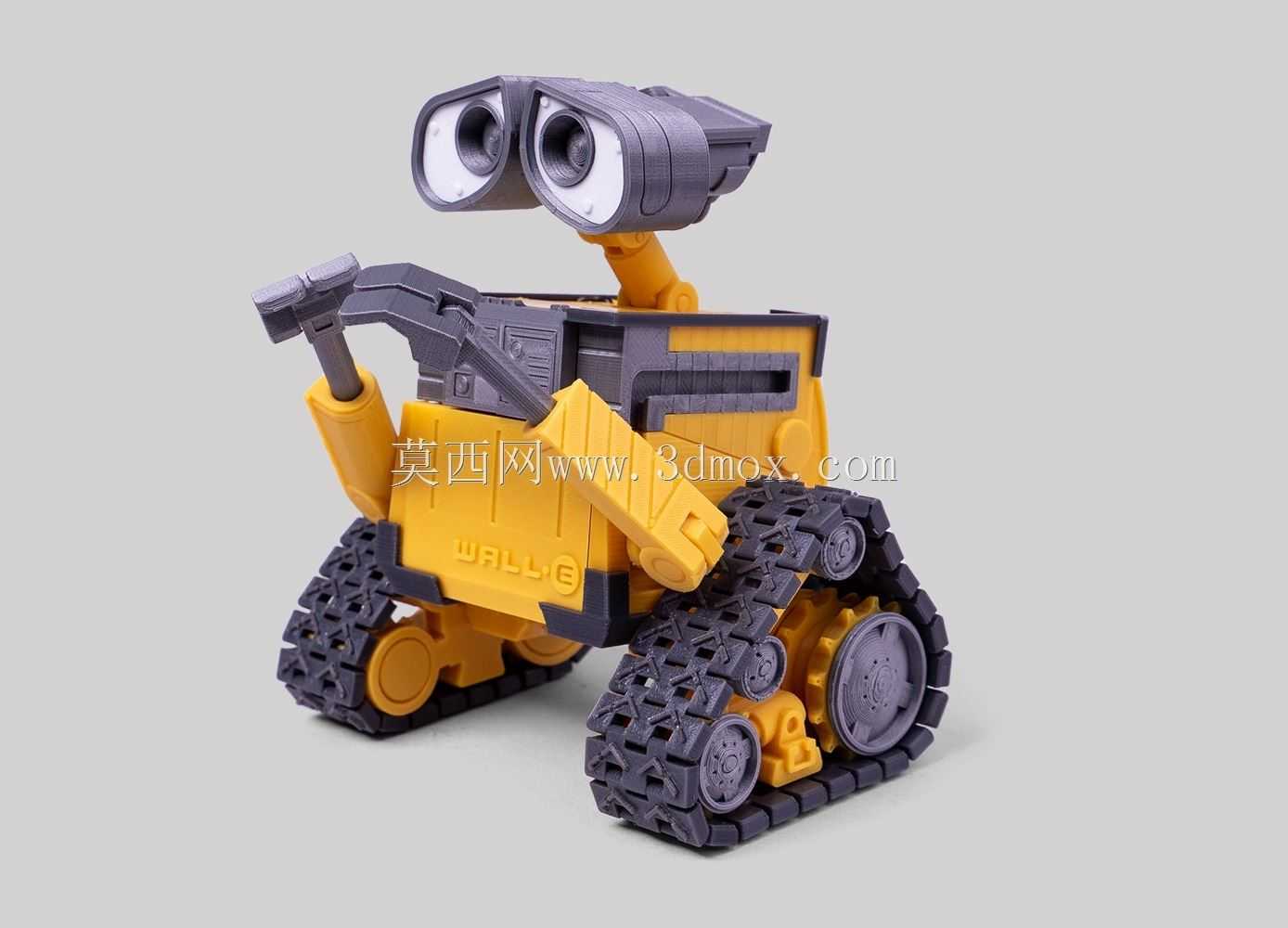

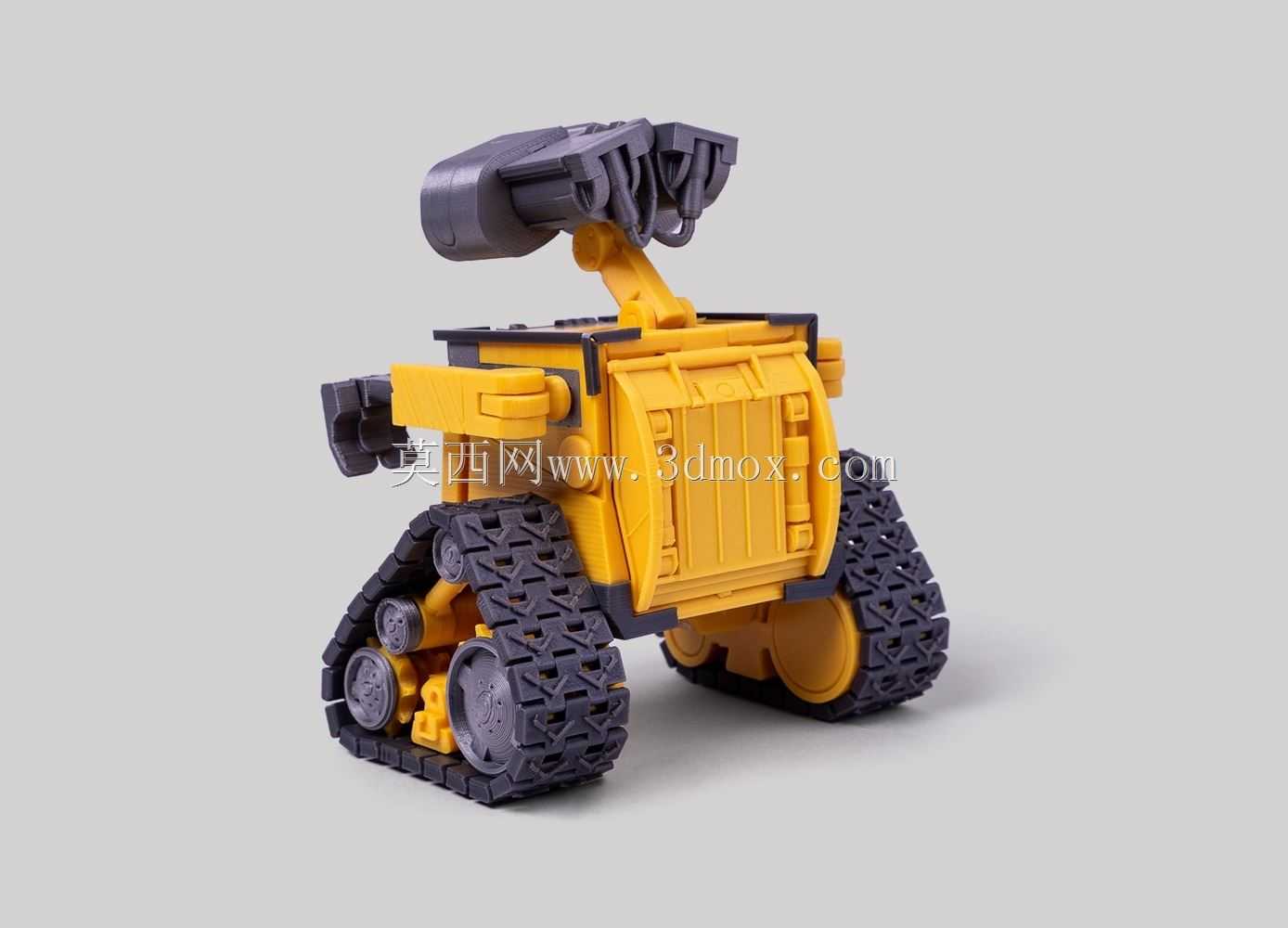

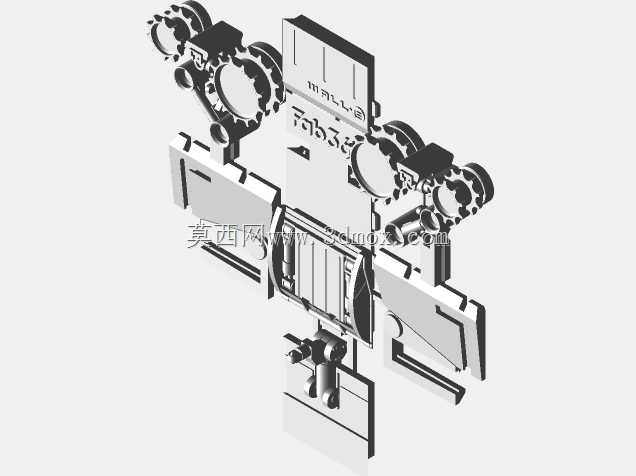

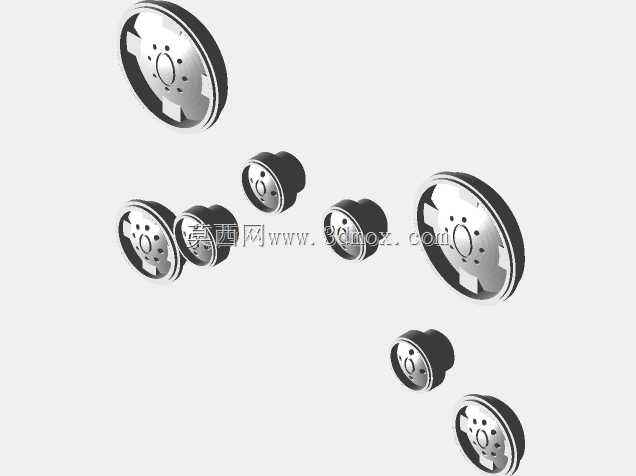

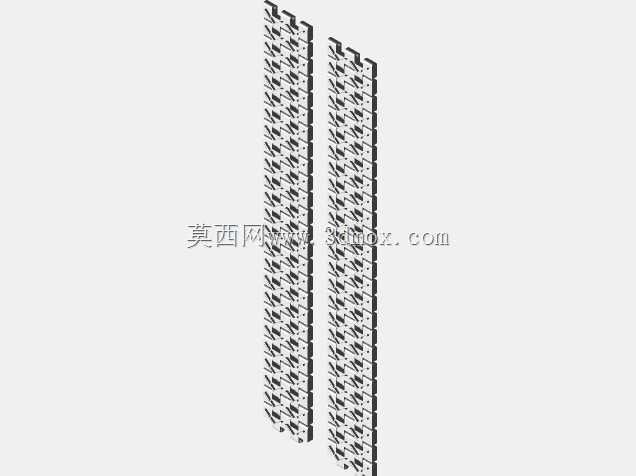

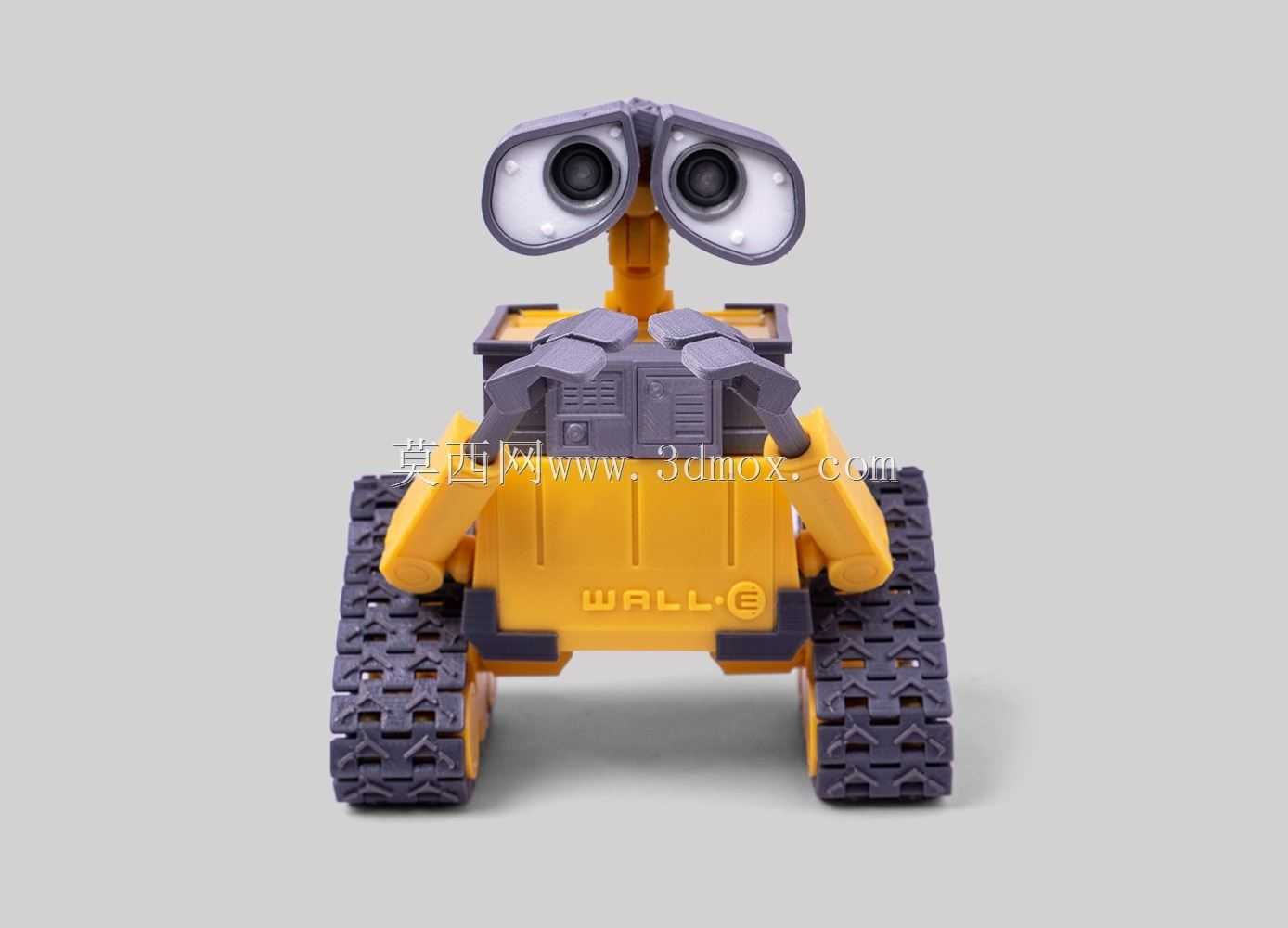

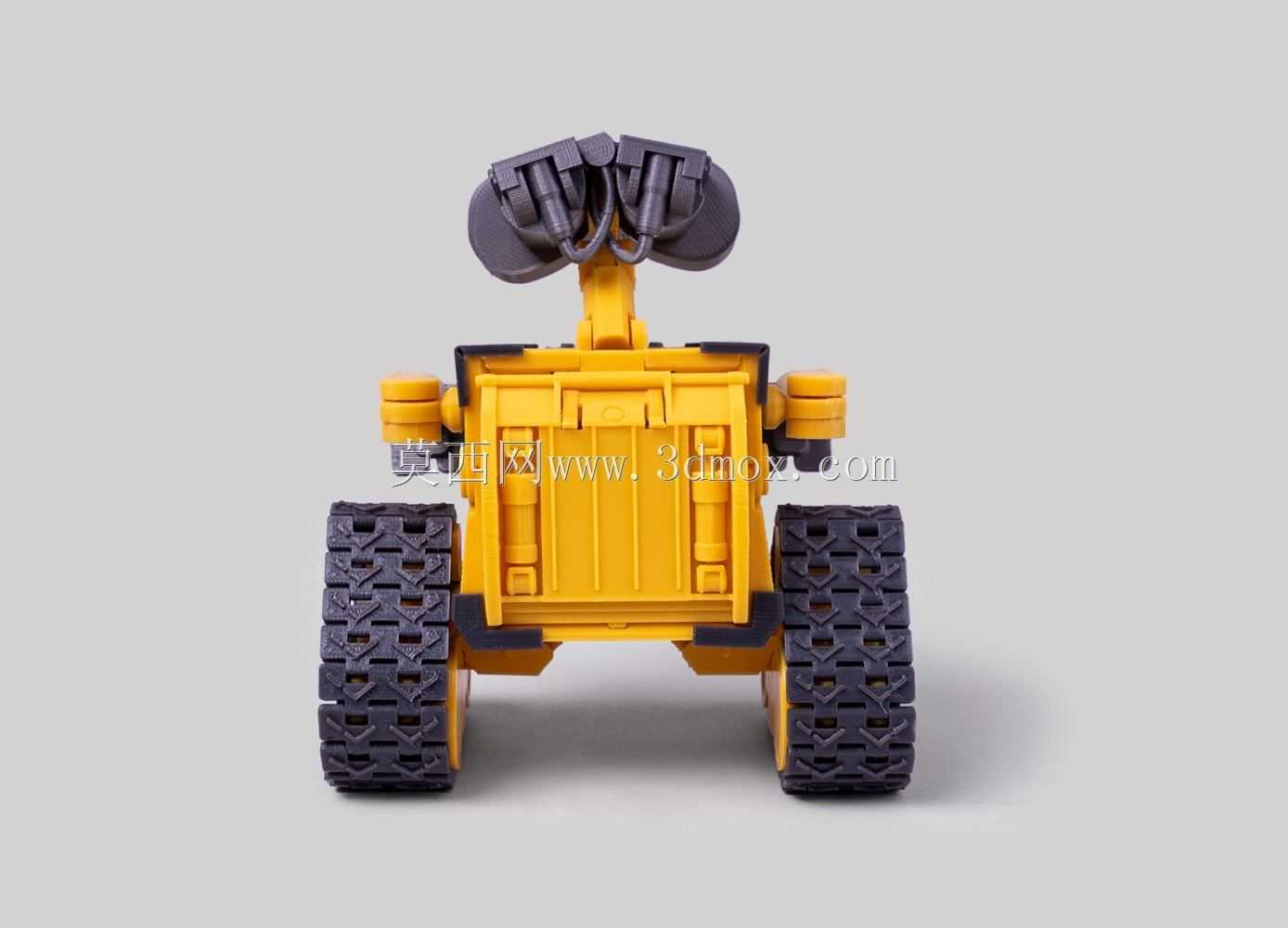

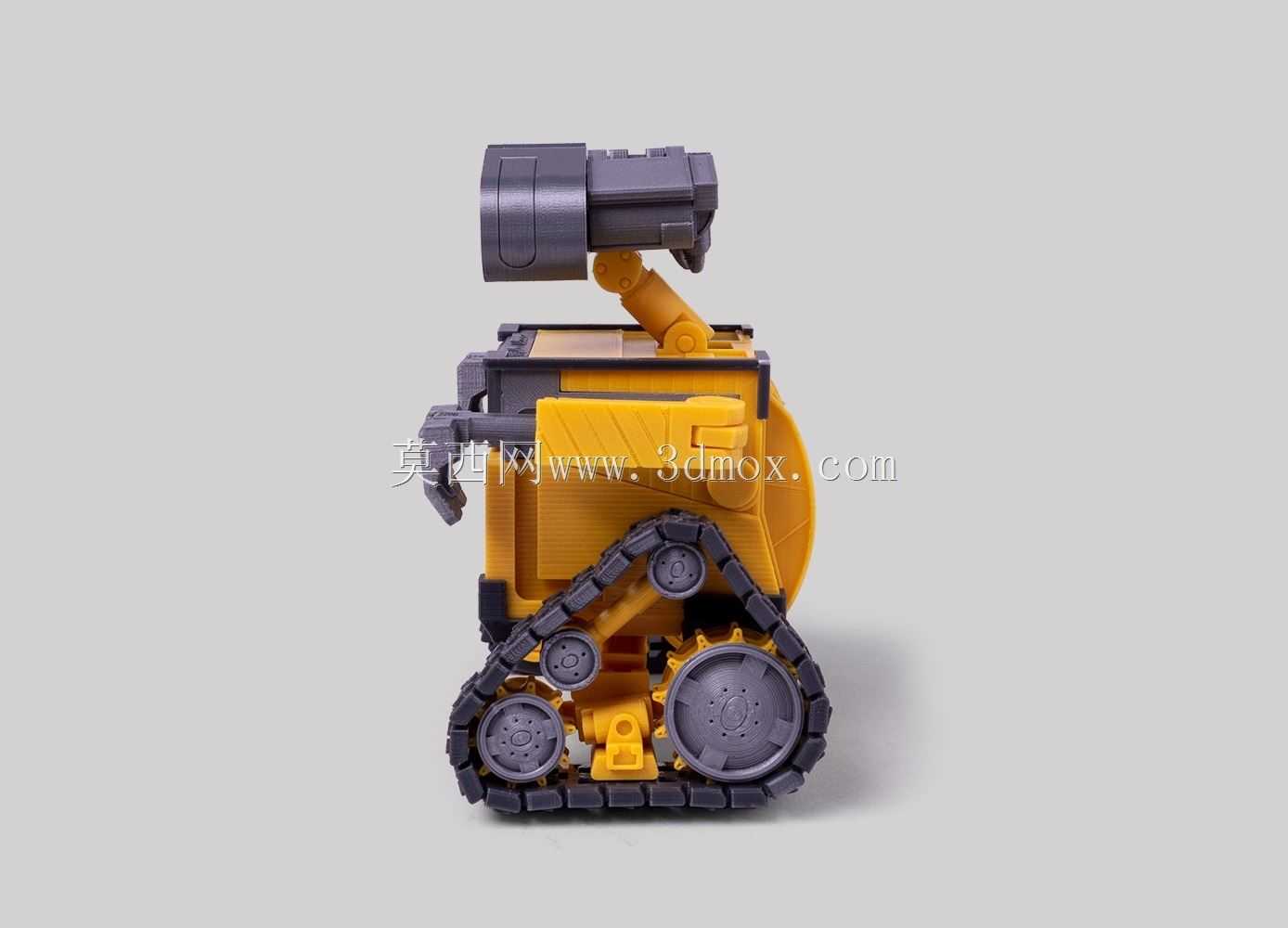

这套履带式仿生机器人结构围绕紧凑收纳与姿态展开两个核心目标搭建,整体参照经典科幻作业机器人的形象完成工程化还原,同时把可折叠运动逻辑融入头颈、手臂与履带底盘的连接关系中,适合用于科普教具开发、桌面创意摆件设计、机器人教学演示以及影视周边产品的结构验证环节。从整机布局来看,下部采用左右对称的履带行走单元,履带板做了连续镂空齿形,既保留视觉上的厚重机械感,也在实物制作时减轻履带环自重;履带内部布置驱动轮与随动轮,轮缘和履带内齿形成啮合约束,两侧轮系通过底盘侧架固定,底盘主体为箱型承载结构,外壳表面预留散热格栅、铭牌凹位与模块拼接缝,使内部电控仓、电池仓的划分在外观上具有明确逻辑。

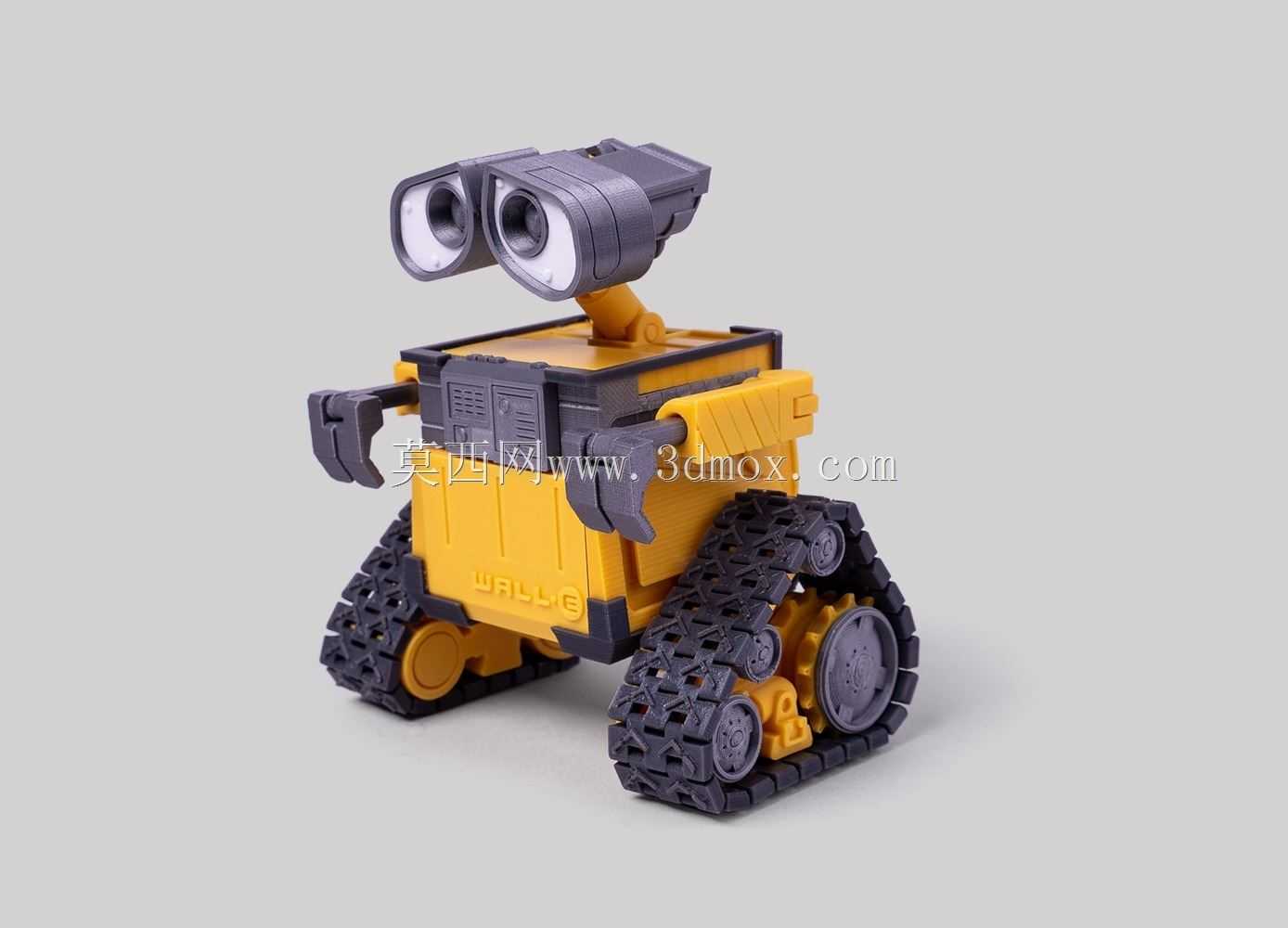

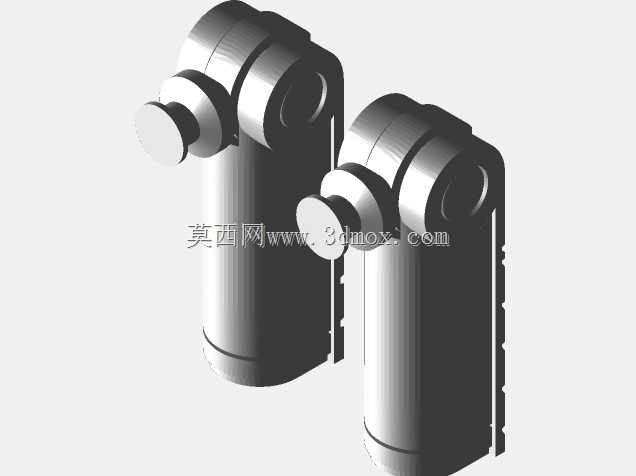

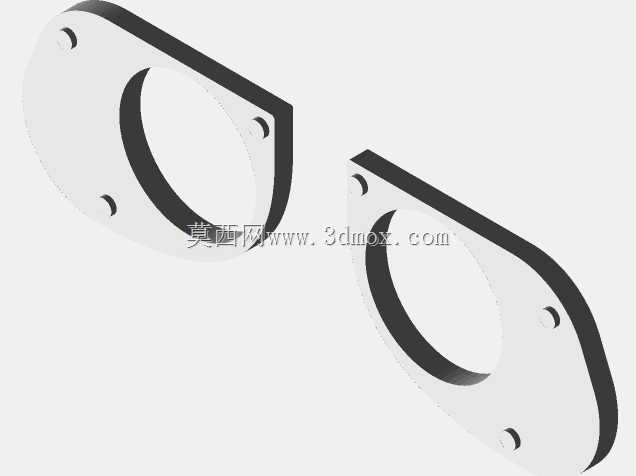

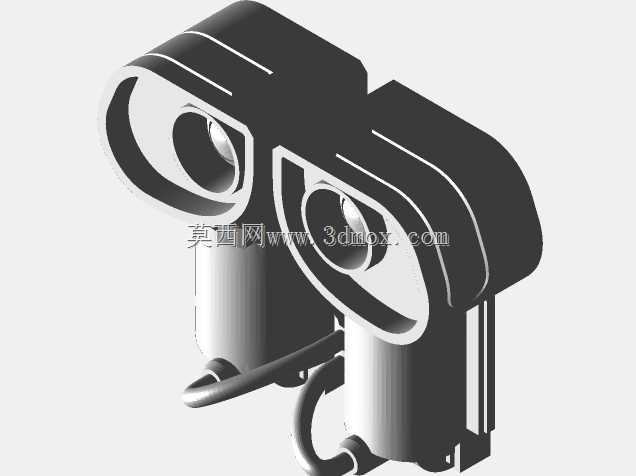

头部双筒视觉模块是整机识别度最高的部分,两个近似圆筒的眼舱并列安装在头顶支架上,筒内可容纳摄像头、补光板或简单的舵机连杆,用于实现俯仰视角变化;颈部不是刚性死接,而是设计成带旋转与小幅摆动余量的铰接柱,折叠或收纳时需要先让颈部沿竖直方向抬起,解除周边壳体的干涉边,再绕轴线旋转到指定角度,这一顺序和实际装配时的运动校核完全对应。若直接在未抬升状态下强行转动,头壳下缘会与箱体上沿发生边线干涉,这也是结构设计中需要在三维软件里反复做运动包络检查的原因。

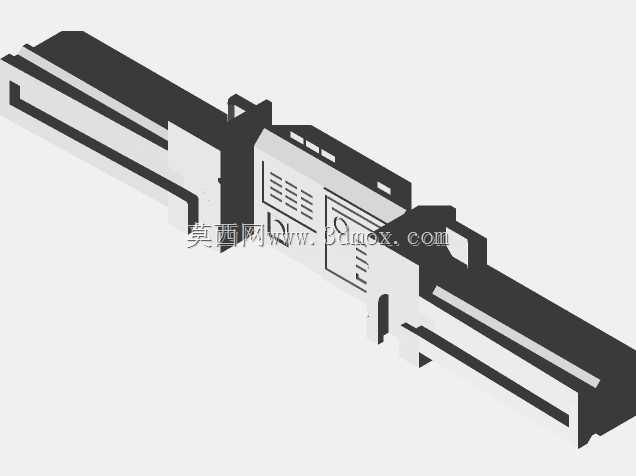

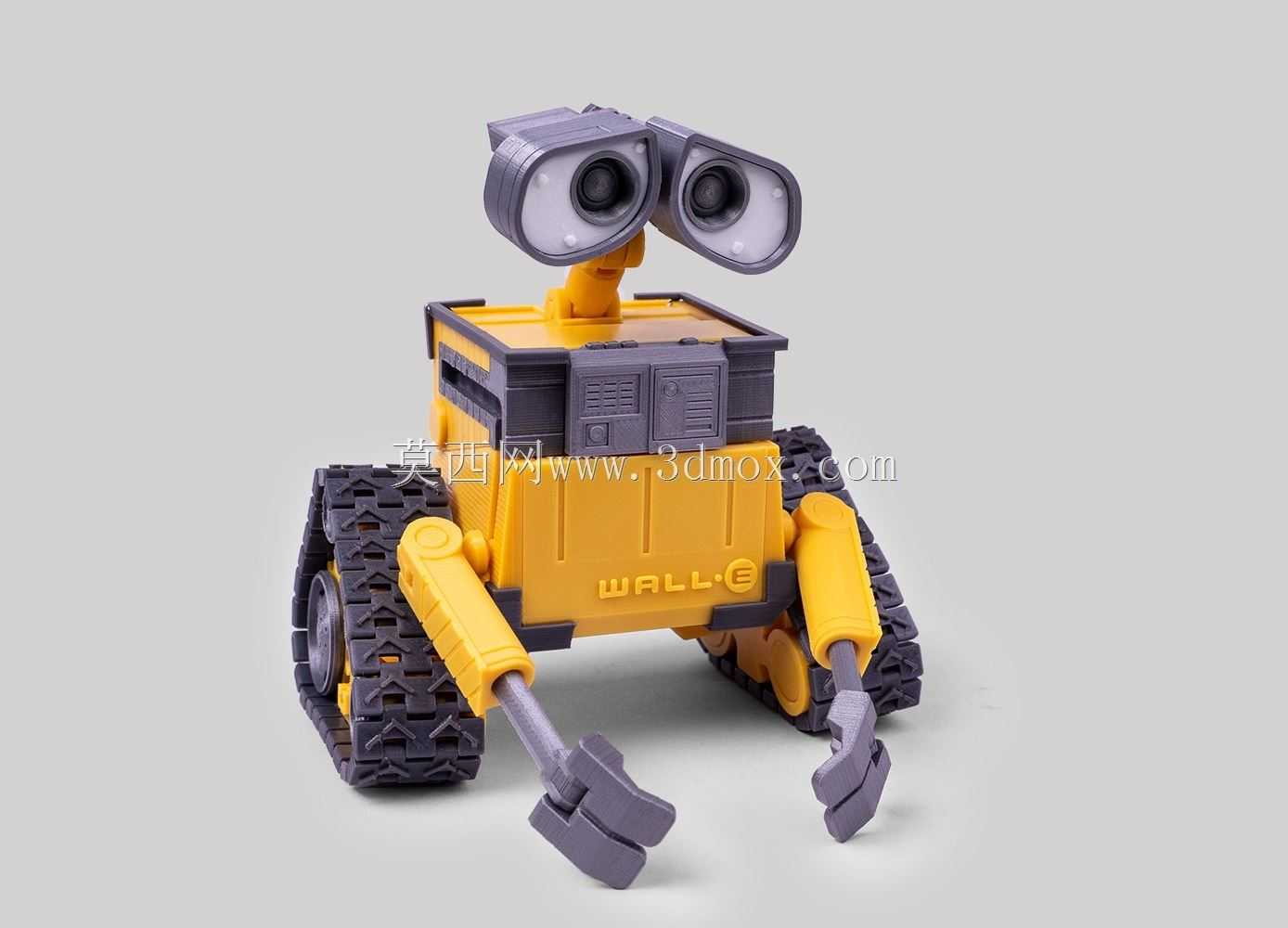

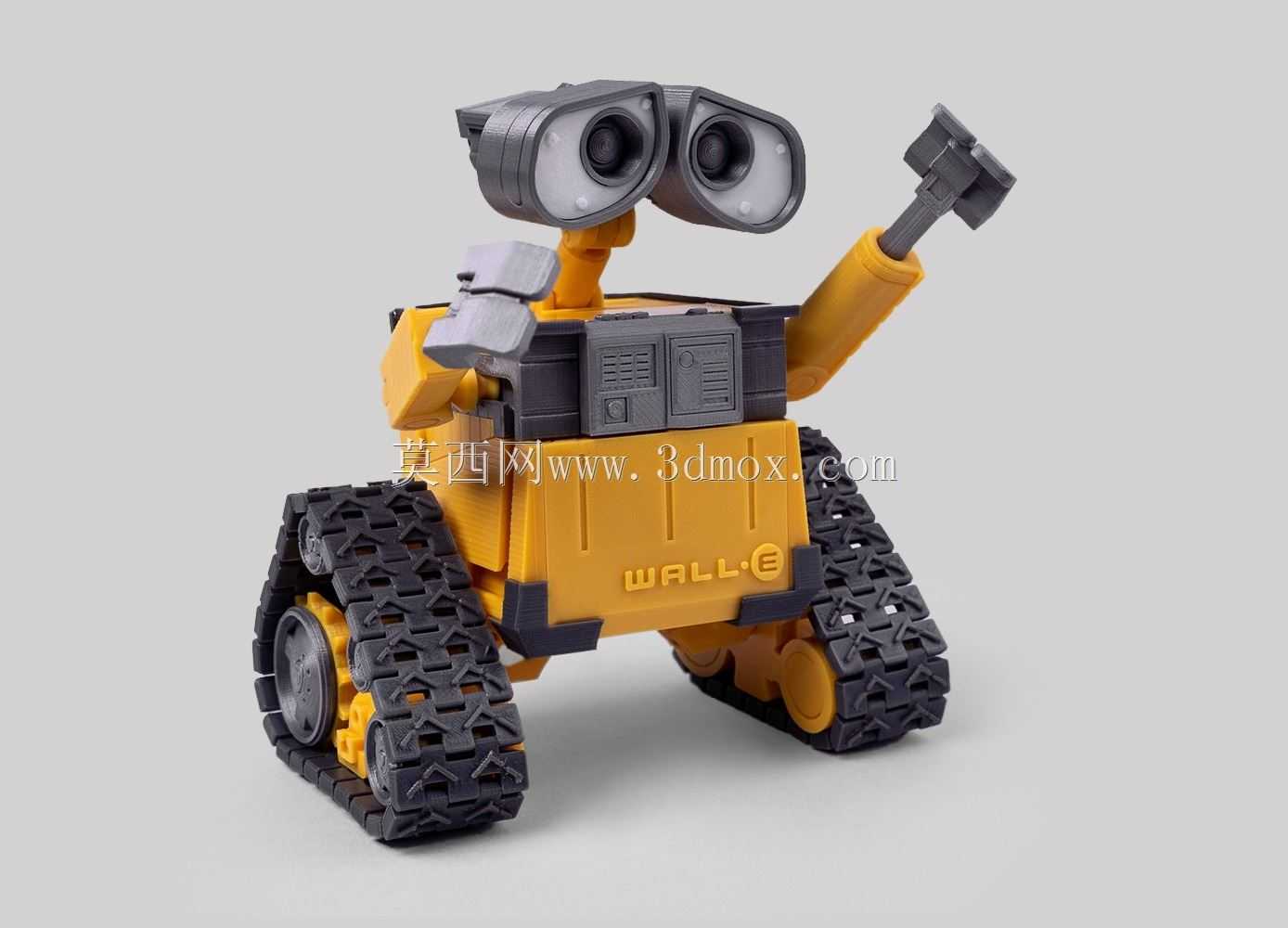

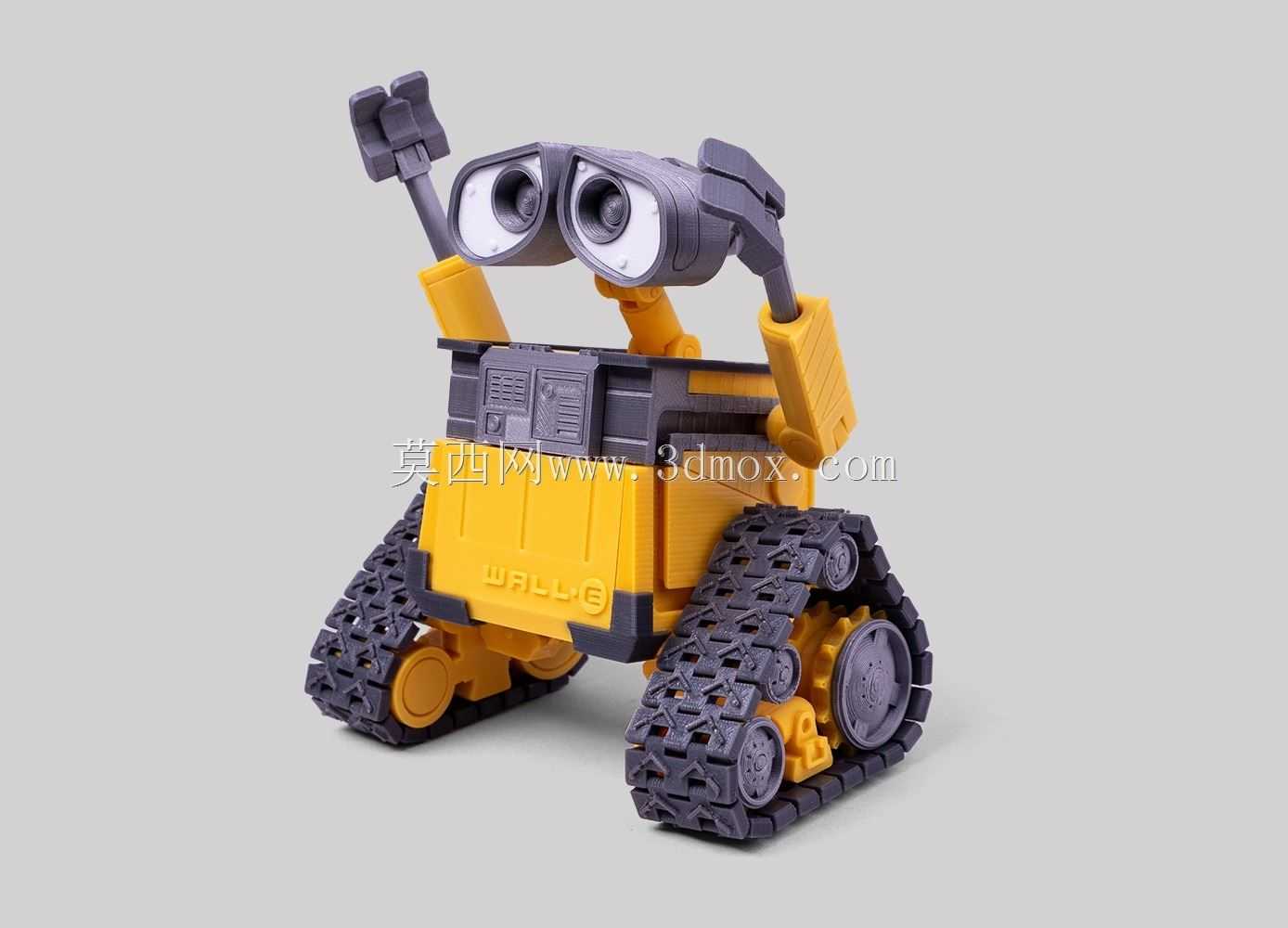

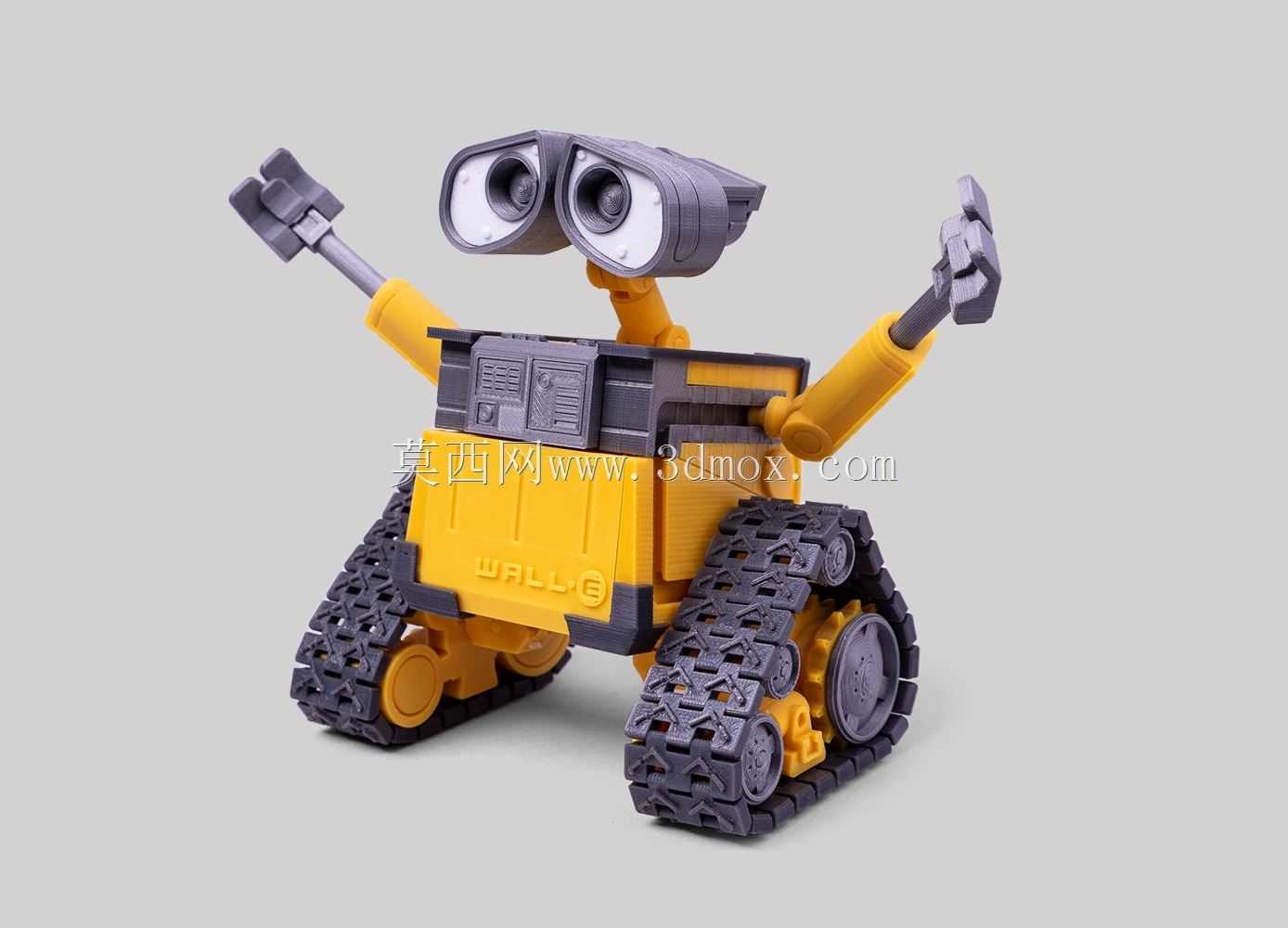

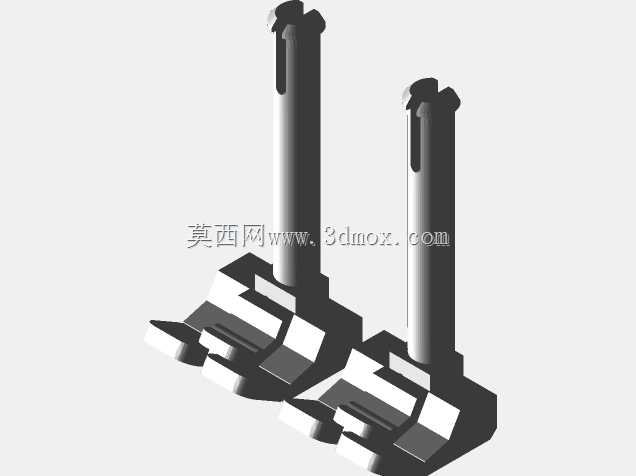

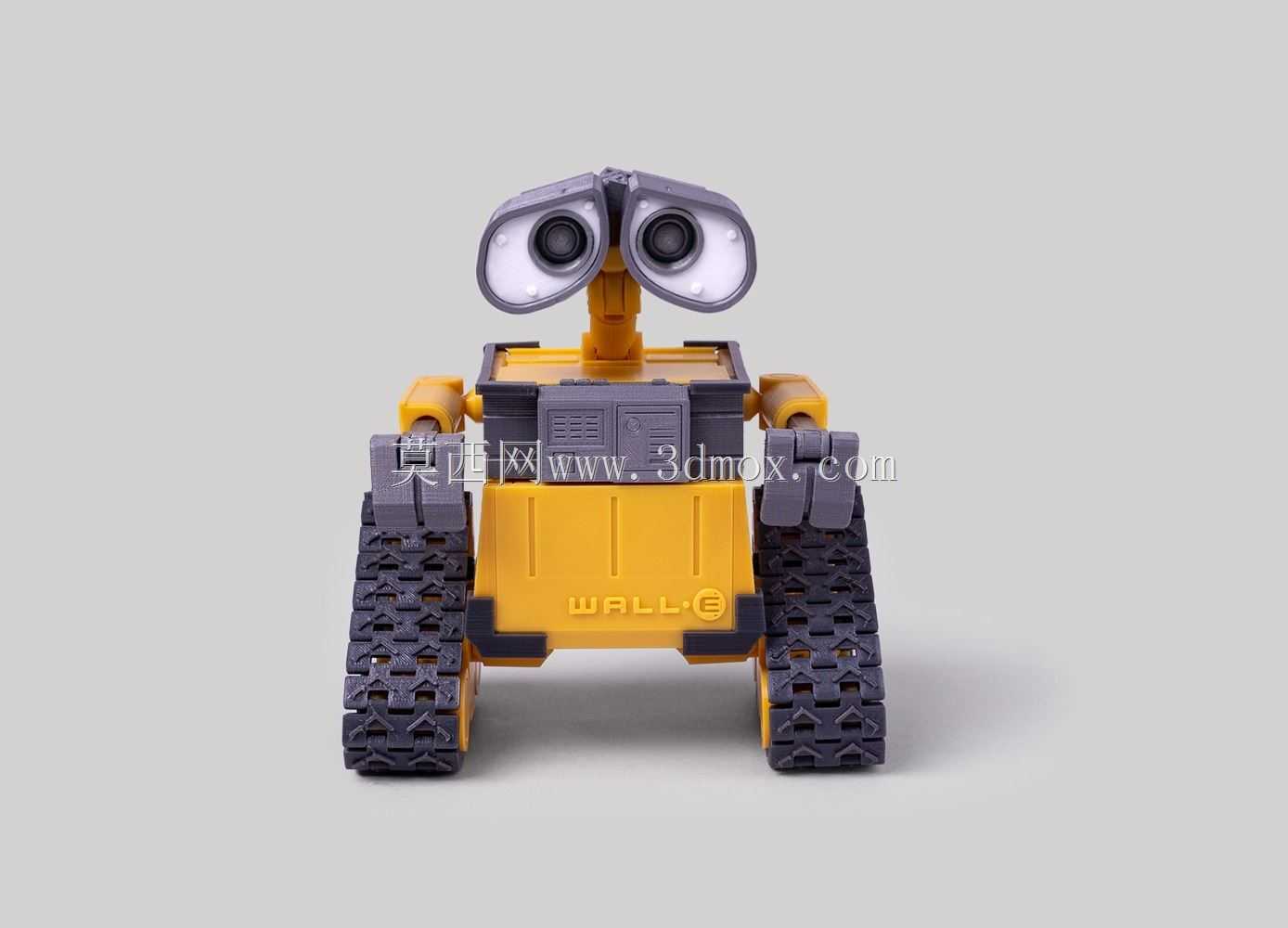

两侧手臂采用多段铰接方式,上臂与肩部转轴连接,前臂末端可夹持工具状端头,图中一侧手臂抬起、末端呈作业姿态,用于模拟抓取、托举或指示动作。手臂的运动并非单轴旋转,而是配合导轨式约束完成展开:在下导轨区间,手臂向前伸出时轨迹平顺,适合做前向取放动作;切换到上导轨区间后,手臂抬起并能够沿导轨保持高位,适合展示挥手或持握工具的姿态。导轨与转轴之间需要控制配合间隙,实物验证阶段可在摩擦面使用轻量润滑介质,让铰接点在低速手动演示下不卡顿;若轨迹面分离量过大,臂部会在高位出现晃动,因此导轨限位面的贴合面积和止退缺口要同步建模,不能只做外观曲面。

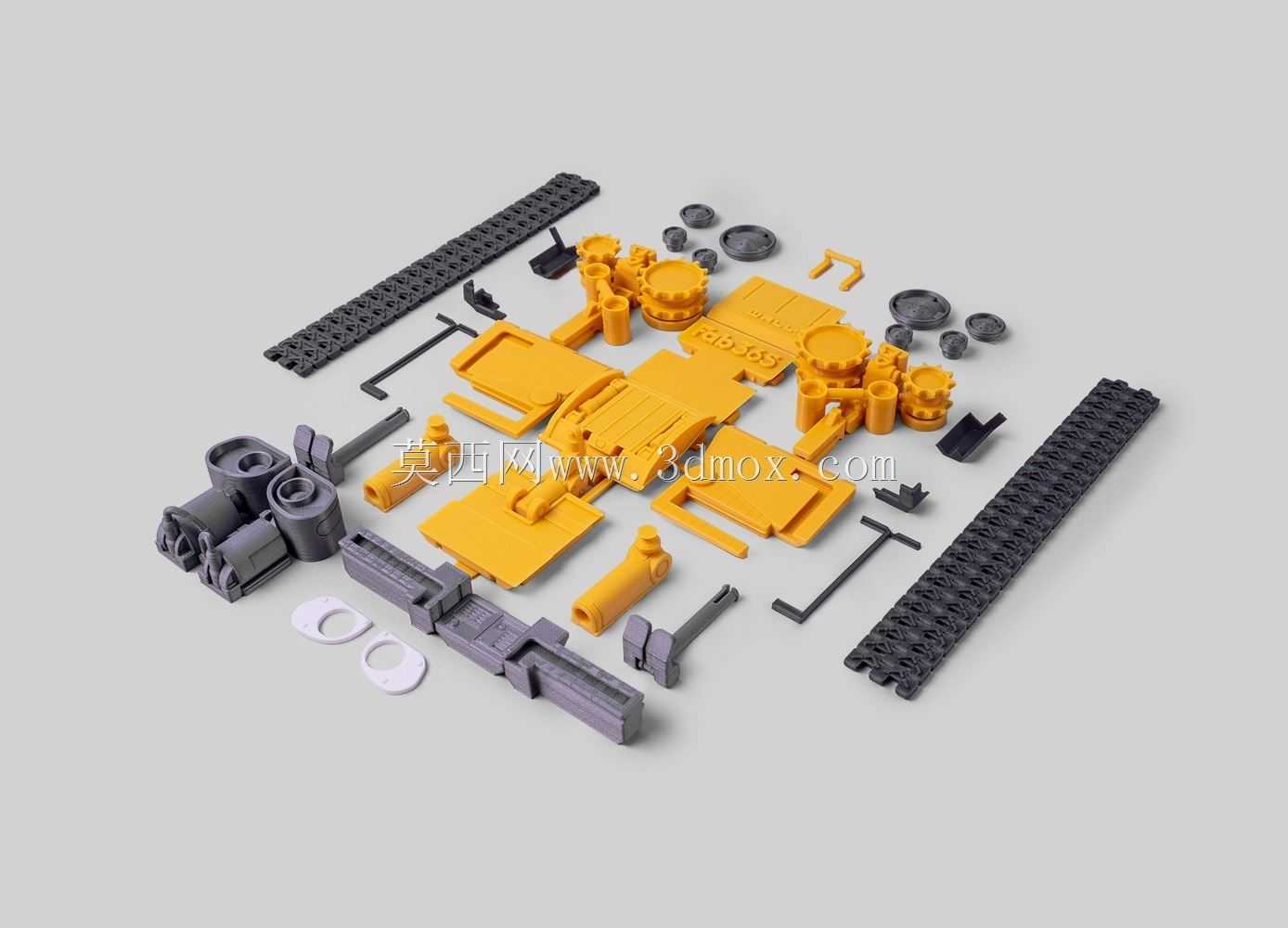

可折叠设计的难点并不在于把某一个部件做成活动件,而在于头、眼、手臂、车轮、轨道这些外形特征都要在折叠后仍保持互不干涉。车身左上角与手臂相连的区域存在较小的粘接或装配面,若用于3D打印拼装,该位置在粘合前需要仔细涂覆接合胶,并保证定位柱先入位,再压紧贴合面;若用于注塑小批量生产,则可把该区域改为卡扣加螺钉柱的复合连接,提高反复折叠后的连接可靠性。履带部分在折叠收纳时不需要拆卸,但要确认侧裙板与履带外缘之间保留足够间隙,避免头部旋转后压到履带齿顶。
从安装边界考虑,整机外轮廓可按桌面级展示件控制,底盘宽度需大于头部双眼模块的总宽,保证抬起手臂时重心仍落在两条履带的支撑多边形内;手臂完全上举后,整机最高点由工具端头决定,运输包装或收纳盒设计时要按该最高姿态预留缓冲空间,也可利用折叠姿态把高度压缩到接近箱体顶面。头部眼舱的前后深度、颈部柱直径与底盘箱体高度之间形成三级尺寸递进,建模时应先确定履带轮距和底盘箱体,再向上反推颈部高度,最后调整眼舱位置,可避免出现头部过重、整体前倾的问题。
在教学与展示场景中,该结构能够直观说明履带行走、铰接旋转、导轨导向和折叠收纳之间的关系:履带负责稳定支撑与越障视觉表达,颈部负责视觉模块姿态调整,手臂通过多轴联动模拟作业动作,箱体则承担电池、控制板和走线空间。三维建模时需把活动件单独拆分为组件,保留转轴、限位块、定位孔和装配间隙,外观曲面与内部支撑不能混成单一实体;对于打印件,壁厚、履带铰接孔和销钉配合需按材料收缩率修正,对于机加或激光切割验证件,则应重点检查导轨面平行度与轮系同轴度,从而让折叠动作在实物装配后仍能顺畅复现。
