哈斯机床控制终端悬臂承载支架

　　车间里立式加工中心的操作面板挂装，一直是人机交互布局里容易被忽略的细节：原厂标配的悬臂如果出现老化断裂、角度松垮，或者设备经过移位改造后原有挂臂干涉防护门、排屑器轨迹，就需要替换一套刚性足够、走线隐蔽的承载支架，这套哈斯设备配套的Air版本托架，正是针对数控车间操作终端的挂载需求完成的结构设计。

　　从现场使用逻辑倒推结构，操作终端挂在机床侧方时，操作工需要站在安全黄线外就能看清屏幕、伸手够到按键，同时支架不能随面板按压出现明显晃颤，还要避免切削液飞溅、铁屑飞溅直接冲刷线缆接头。这套托架没有采用复杂的铸件或者多段铰接臂，而是用整块钣金折弯出C型环抱主体，靠板材弯折后的截面惯性矩获得抗弯能力，相比拼接焊接的支架，折弯一体件没有焊缝开裂隐患，表面做喷塑处理后耐车间油污、耐切削液腐蚀，长期在潮湿多雾的加工环境里也不会出现漆面剥落、基材锈蚀的问题。

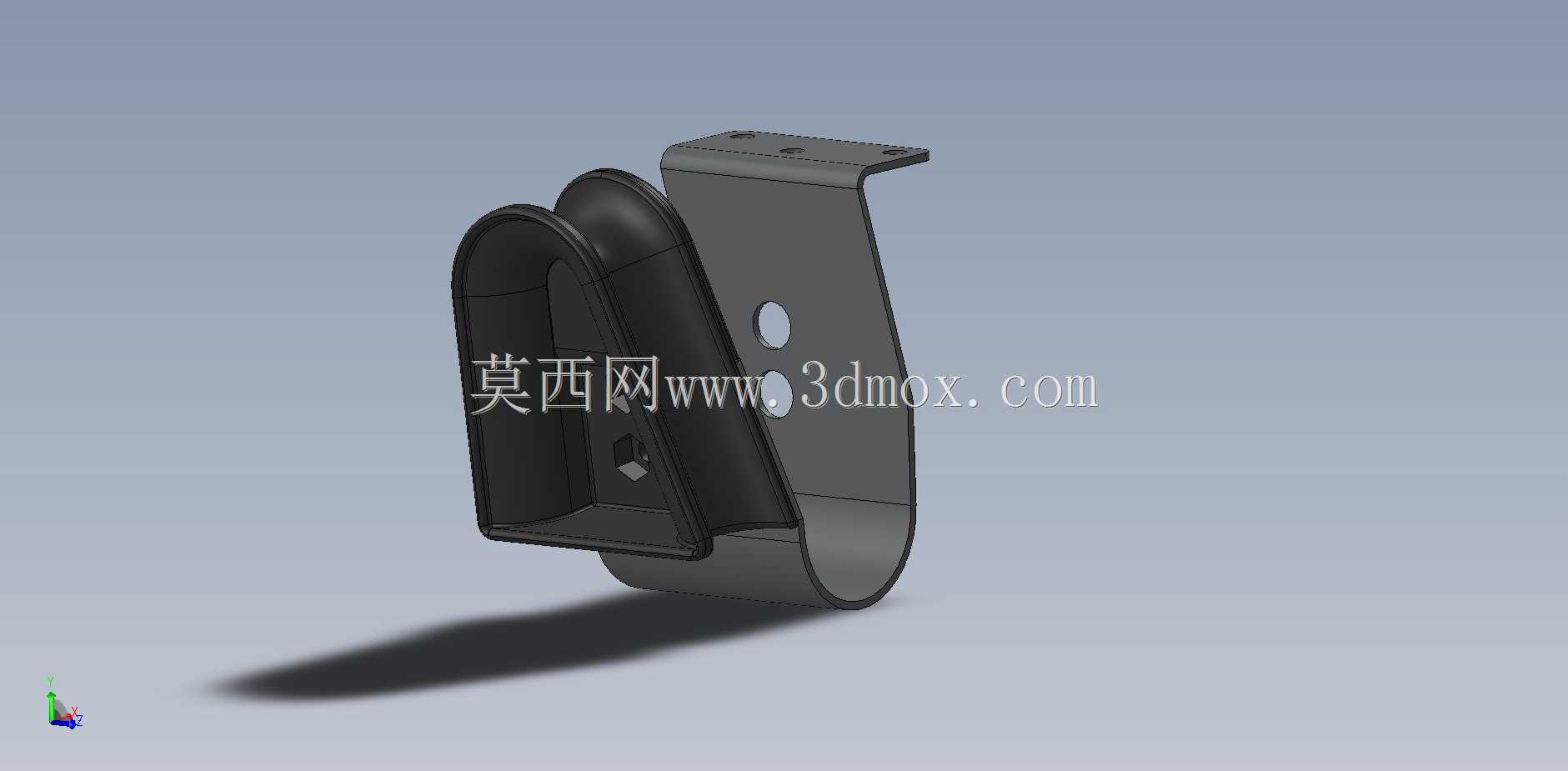

　　支架的安装边界分为上下两个功能区：上部伸出的水平折边是终端对接面，上面预留的两个沉头安装孔对应操作终端背部的固定螺柱，孔位做了沉台处理，锁紧后螺栓头不会凸出平面，避免终端贴合时出现间隙、垫伤壳体；竖直立板上开设的两个圆形过孔，既是支架自身和机床悬臂基座对接的穿装孔，也可以作为线缆中转通道，面板的通讯线、电源线能够从孔位内部穿入折弯形成的空腔里，完全隐藏在钣金内侧，外部看不到裸露线束，既避免铁屑刮破线缆外皮，也让设备外观整洁，清理车间卫生时不会有线缆勾挂抹布、吸尘管的问题。

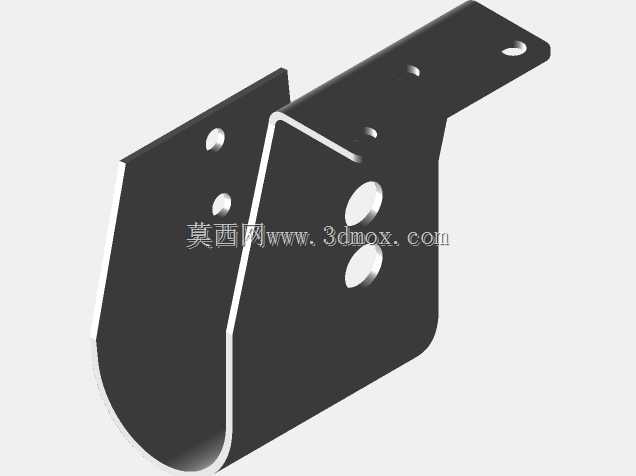

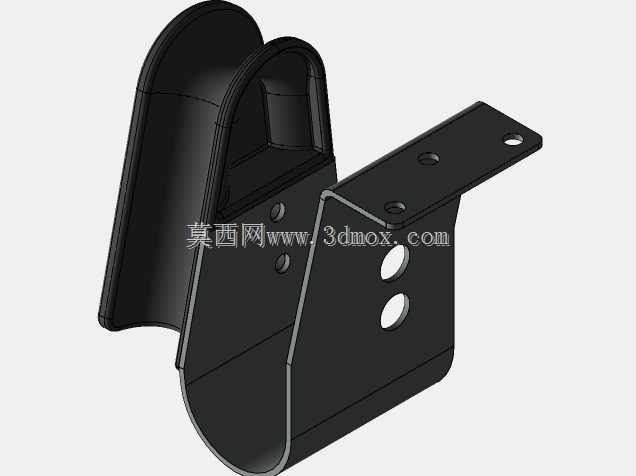

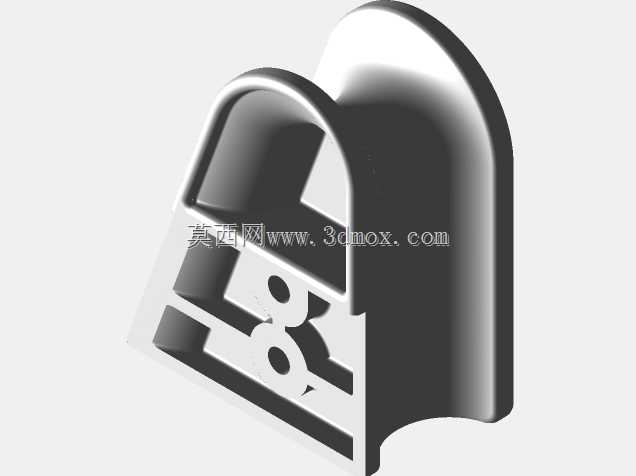

　　下部的弧形卷边结构是这套托架设计里很贴合现场需求的部分：普通直角折弯的支架边缘锋利，操作工调整面板位置、侧身更换刀具时很容易磕碰小臂，卷边圆弧把板材锐边完全包裹，同时圆弧形态进一步提升了薄板的局部刚性，受力时不会在折弯根部出现应力集中开裂。环抱式的内腔轮廓刚好适配哈斯操作终端背部的凸起壳体，终端挂载后背部完全嵌入托架围合的空间里，侧向不会出现窜动，即使设备运行中主轴重切削产生振动，面板也不会在支架上出现横向滑移、异响。

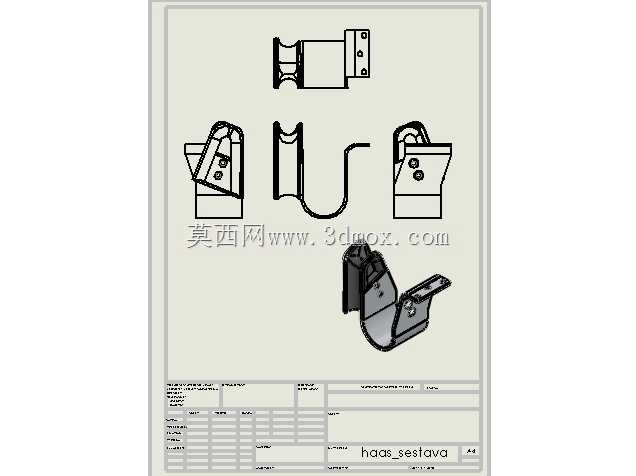

　　落地安装时需要核对几个核心尺寸边界：首先上部对接折边的孔间距要和终端背部螺柱中心距完全匹配，建模时已经按照原厂挂点坐标做了对位，装配时不需要现场扩孔、二次钻孔；竖直立板的总高度覆盖终端背部的受力区间，支撑点落在终端壳体的加强筋位置，不会把锁紧力作用在塑料壳体的薄壁区域，避免长期受力导致壳体开裂。支架整体向外伸出的长度控制在人机工程合理范围，操作工站立时面板距离身体约30到40厘米，屏幕倾角自然向下倾斜15度左右，既不用仰头看屏幕，也不会因为伸距过大导致支架悬臂端弯矩过载。

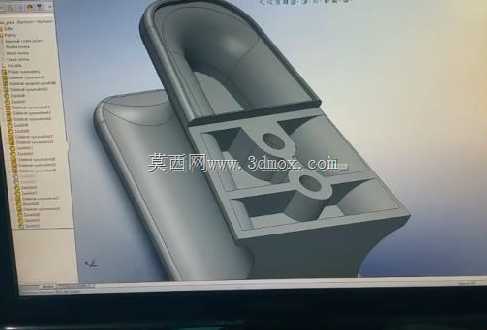

　　从建模实现的角度，这套结构的建模重点集中在钣金参数的一致性：板材厚度选用常规冷轧钢板规格，折弯内R角匹配车间折弯机的下模槽口，展开后的下料轮廓没有复杂异形切口，激光切割下料后一次折弯即可成型，不需要后续焊接、打磨工序，加工成本低、制作周期短，备件替换时车间钣金组当天就能完成下料折弯，快速替换损坏的原有挂臂，减少设备停机等待配件的时间。

　　实际投产使用中，这类支架还可以根据现场布局做小幅适配调整：如果机床需要把操作终端移动到设备另一侧，只需要调整立板安装孔的对接方位，支架自身的环抱结构左右对称，不需要重新制作零件；针对切削液飞溅特别大的磨床、加工中心工况，还可以在折弯空腔的下线位置开设小的排水孔，避免偶尔渗入的切削液在腔体积存。整套结构没有多余的装饰特征，所有曲面、折边、孔位都服务于承载、防护、安装三个核心功能，完全贴合数控车间工装附件的实用设计原则。
