哈斯机床主轴40锥孔密封胶圈

　　该结构件围绕立式加工中心主轴端面的防护需求展开，对应哈斯VF系列40锥度主轴在日常切削环境中的密封薄弱环节。现场使用中，主轴端面长期暴露于切削液飞溅、铝屑冲刷和刀柄频繁插拔的工况下，锥孔周边若缺少可靠遮挡，冷却液和细微切屑容易沿结合面进入主轴内部，影响拉刀机构、轴承润滑和锥面定位精度。胶圈作为主轴端面的环形防护件，安装在主轴鼻端与刀柄法兰之间，形成一圈柔性贴合边界，能够在刀柄拉紧后补偿微小间隙，减少液体、粉尘和碎屑向锥孔区域侵入。

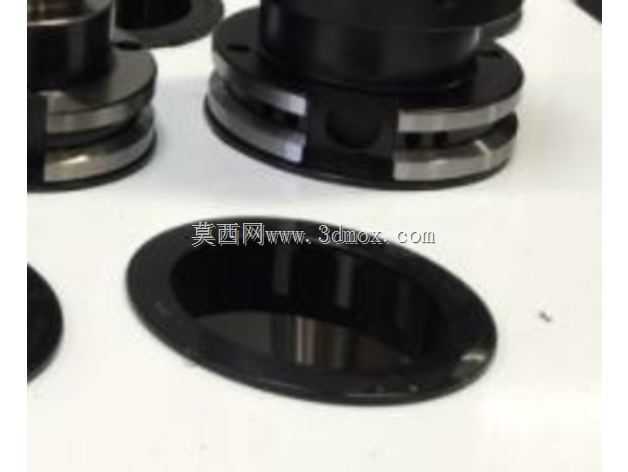

　　从外形上看，该件为扁平环形橡胶结构，中心保留与主轴锥孔及刀柄通过路径相匹配的大直径通孔，外缘形成连续封闭轮廓。截面并非简单矩形，而是根据贴合面压合关系设置了适当的厚度与过渡圆角，使装配后既能保持接触压力，又不会因过量压缩而影响刀柄落座。环形件的内外径边界需要严格服从主轴端面安装空间：内径不能干涉刀柄拉钉和锥柄通过，外径不能超出主轴鼻端可容纳范围，厚度则要控制在刀柄法兰与主轴端面之间的允许间隙内。若厚度过大，刀柄锥面无法完全贴合主轴锥孔，会造成拉刀位置异常、换刀声音变化甚至加工振纹；若厚度过薄，则密封和缓冲作用不足，端面仍可能被切屑划伤。

　　设计思路上，这类胶圈并不承担主轴的定位功能，主轴与刀柄之间的刚性定位仍由BT或CAT类锥面配合完成，胶圈的作用集中在密封、防尘、缓冲和端面保护。建模时需要先建立主轴鼻端、刀柄法兰和锥柄的装配关系，再在两者贴合区域截取环形空间，确定胶圈的自由状态尺寸与受压状态尺寸。环形外缘应避免尖锐棱角，圆角处理有利于橡胶件在受压时均匀变形，也能减少长期换刀造成的局部撕裂。内孔边缘需要保持顺畅，防止刀柄通过时发生刮擦；端面则应平整连续，保证与金属面形成稳定接触。

　　在实际加工场景中，该件多用于高速铣削、钻孔、攻丝以及湿式切削工况。刀具每一次换刀都会使刀柄法兰与主轴端面产生接近和分离，胶圈在反复压缩、回弹中工作，因此结构上要兼顾弹性和耐久。对于使用切削液较多的铝件、钢件加工，密封环可以明显降低液体沿主轴端部渗入的概率；对于石墨、铸铁等粉尘较大的工况，它又能起到阻挡粉末进入锥孔的作用。维护人员更换刀柄或保养主轴时，也可通过该环形件的磨损状态判断端面是否存在异常压痕、偏磨或切屑挤压。

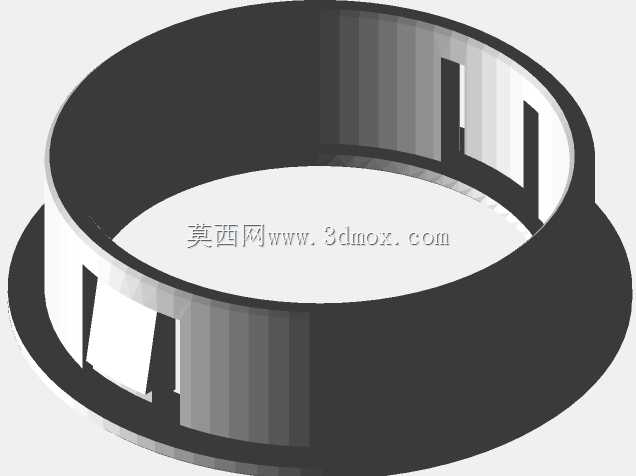

　　三维建模过程中，环形主体适合通过回转方式生成，先绘制截面轮廓，再绕主轴中心线旋转形成实体。截面尺寸要结合装配间隙反复校核，尤其是轴向厚度与内外径之间的比例。装配检查时，应将胶圈置于主轴端面和刀柄法兰之间，模拟刀柄拉紧后的压缩量，观察是否存在干涉、悬空或局部过度挤压。对于需要表达实际使用状态的模型，还应补充主轴鼻端、刀柄法兰等相邻件的位置关系，使环形胶圈的安装边界更加直观。

　　该结构虽然体积小，却直接关系到主轴锥孔的清洁度和刀柄连接稳定性。合理的环形轮廓、稳定的压缩量以及清晰的安装边界，能够让防护件在不影响主轴精度的前提下发挥密封作用，为加工中心长期连续运行提供辅助保障。
