迷你机床工具收纳架结构设计

　　该模型呈现的是一种面向小型加工工位的长条式工具收纳架，整体采用金属板件与机加工块体组合的思路，适合布置在机床操作侧、检验台边缘、装配工位挡板或维修工作台上。其核心作用不是单纯盛放杂物，而是把钻头、丝锥、铰刀、六角扳手、定位销、小型刀杆、垫块等高频取用件按固定位置归置，减少操作者在设备运行前后寻找工具的时间，同时避免精密小件直接散落在工作台面上造成磕碰、滚落或混料。

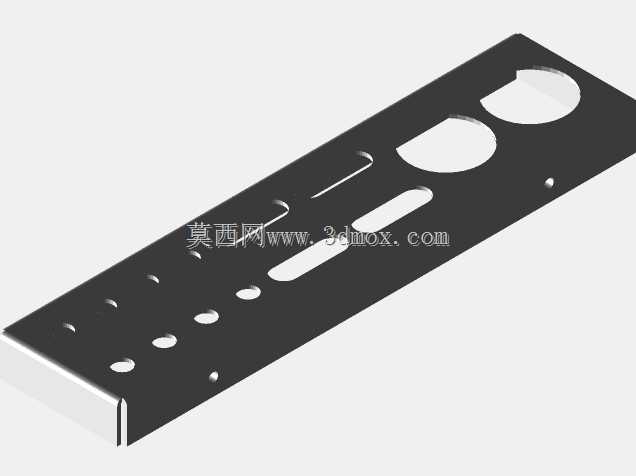

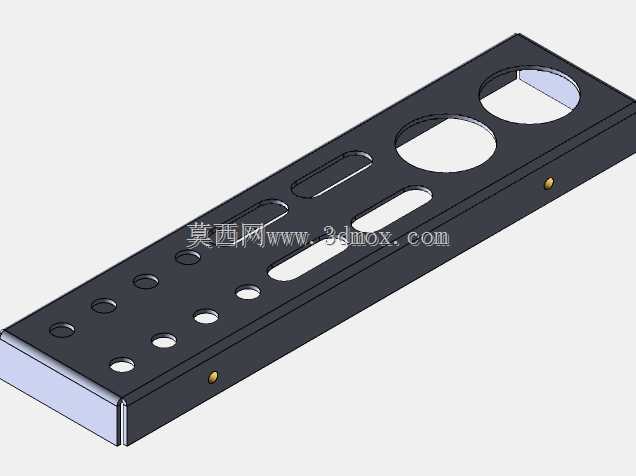

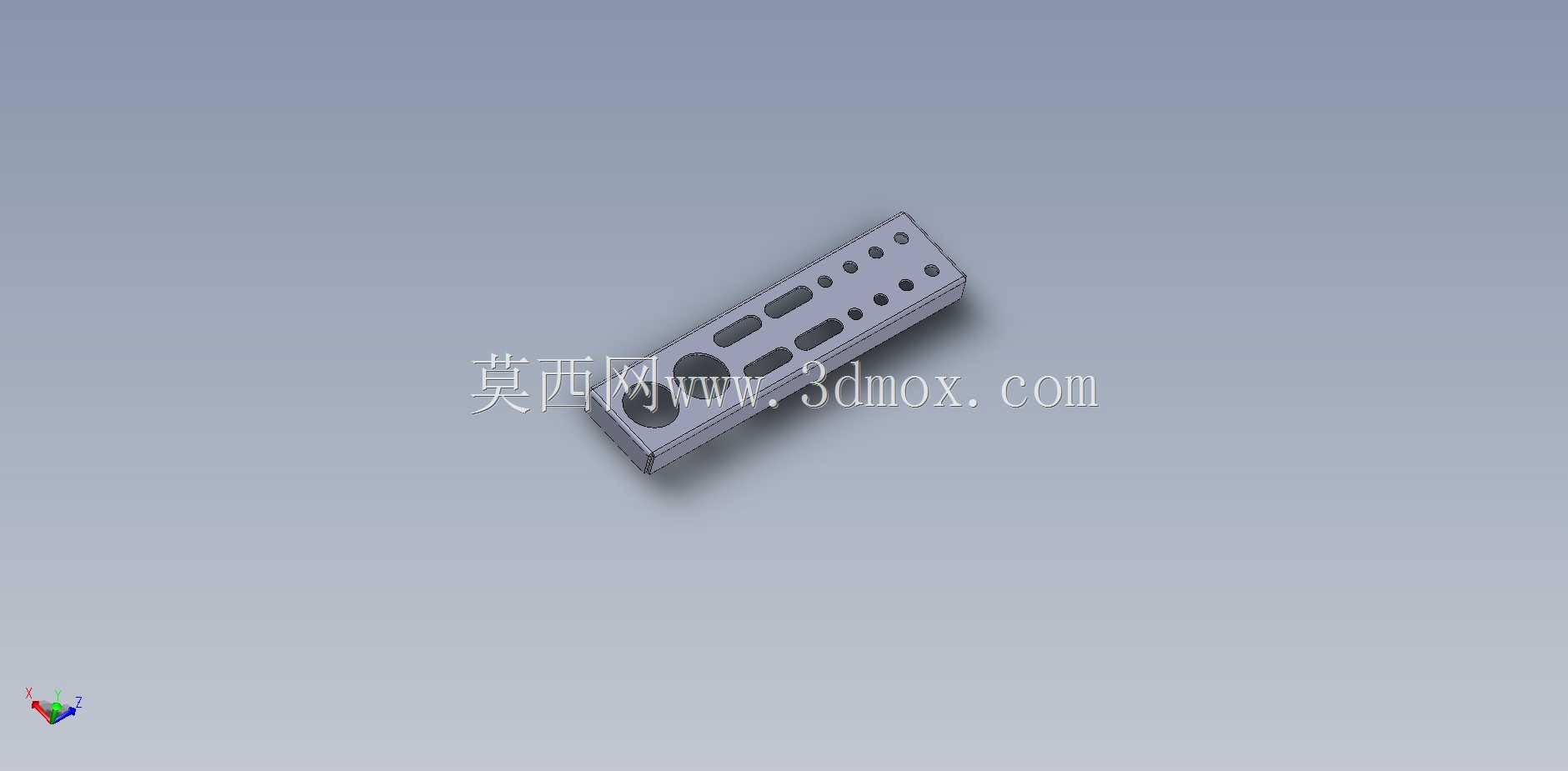

　　从结构形态看，架体沿长度方向展开，主体为窄长矩形，占用的是工作台前缘或设备旁侧的线性空间，而不是大面积平面空间。这种布置方式对紧凑车间比较友好：操作者站在机床前时，常用工具可以沿手臂移动路径排列，取放动作短，视线不需要离开装夹区域太远。架体上分布有多种孔径和长槽孔，圆孔适合插放杆状工具，长槽则可用于卡放扳手、刀套或带台阶的辅助件。不同孔位之间保留了足够间距，避免工具密集相碰，也便于戴手套时快速识别和拿取。

　　设计上，架体并非采用整块厚料简单钻孔，而是通过底板、立板和局部加强结构形成稳定承载。底部与工作台接触的区域需要保证平面度，若实际加工采用铝板或钢板铣削成型，底面应一次装夹精铣，减少放置时的晃动。立板承受工具侧向倾覆力，尤其是较长刀具插入后，重心高于板面，孔壁和板厚会直接影响晃动量。因此在建模时需要关注孔边到板边的距离、孔与孔之间的肋宽以及端部封闭结构，不能只按外观阵列孔位。对于频繁插拔的位置，可在实物制作时增加淬火钢套或耐磨衬套，以降低铝合金基材因反复摩擦产生的孔口扩径。

　　安装边界方面，这类工具架既可平放，也可通过底部螺钉、压板或磁性座固定在工作台侧面。若采用螺钉固定，应在底板预留沉孔或长圆孔，长圆孔方向建议沿架体长度方向布置，以便补偿工作台T型槽间距或安装孔加工误差。若放置在Haas一类立式加工中心附近，需要避开防护门开启轨迹、刀库换刀范围、排屑器出口以及切削液飞溅方向。架体高度不宜过高，否则满插工具后会形成明显倾覆力矩；宽度则要保证最粗工具插入后，相邻工具手柄仍有手指间隙。

　　孔位布局体现了明显的工位逻辑：大直径孔靠近一端，适合放置较粗的刀杆或套筒；小直径孔成组排列，用于钻头、销冲和细杆工具；长形槽孔穿插在圆孔之间，可适应截面不规则的工具。这种分区比均匀网格孔更贴近实际使用，因为车间工具并非统一直径，手柄长度和取出方式也不同。建模时应把每个孔位当作功能约束处理，例如深孔工具需要更大的插入深度，短柄工具则要控制孔深，避免掉入后难以取出。

　　在实际加工场景中，该架体还可承担现场5S管理的作用。工具归位后，缺失件能够被迅速发现，交接班时不必逐项翻找抽屉；对于数控班次较紧的工位，这种可视化收纳能降低误操作概率。若用于检验台，可将针规、塞规、定位销等按规格排列；若用于维修工位，则可把内六角、扭矩扳手附件和拆卸销棒分槽放置。由于架体外形规整，也便于在侧面激光刻字或粘贴规格标识，实现孔位与工具规格的一一对应。

　　从三维结构设计角度看，模型需要重点表达孔深、板厚、倒角、底部支撑和安装孔关系。边缘倒角不仅是外观处理，更能减少操作者手部划伤，并避免工具柄部在插入时被锐边刮伤。底板下方可设置浅凹槽或支脚，使切屑和冷却液不易积存在贴合面上；若工作环境油污较多，架体材料可选阳极氧化铝、不锈钢或表面喷塑钢板。整体结构简洁，没有复杂运动部件，但对孔位精度、排布密度和安装稳定性有明确要求，属于典型的工位辅助五金件设计。
