电永磁强力吸盘机床装夹工作台

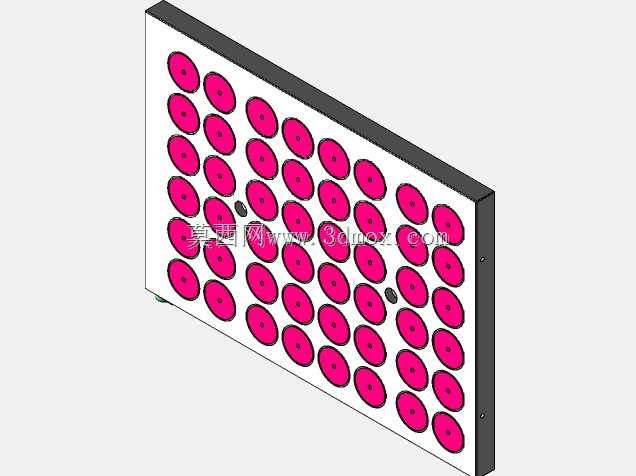

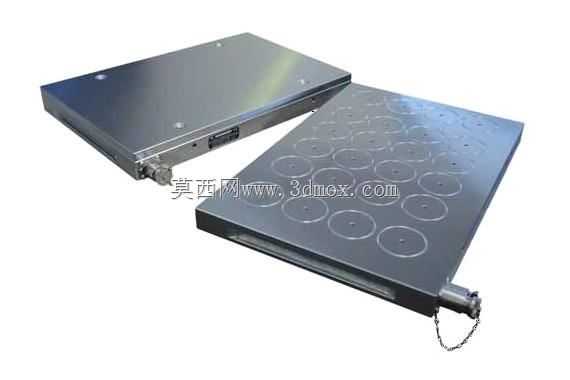

　　在数控铣削、加工中心批量装夹以及大型板材磨削工序里，传统机械压板、虎钳逐点锁紧的方式往往要反复找正、避让刀具路径，换件耗时占比很高；这款矩形电永磁吸盘正是针对这类痛点设计的磁力装夹载体，依靠盘面均布的圆形磁极单元，对导磁钢质工件形成均匀分布的吸附力，工件一次贴合即可完成全域固定，没有突出的压爪干涉加工区域，刀具可以走完整的五面轮廓切削路径，大幅减少工装避让带来的编程冗余。从结构形态来看，整机为薄型平板式本体，采用整体钢制焊接或厚钢板铣削成型的基体，盘面经过精密平面磨削，平面度控制在微米级区间，保证工件贴合后没有悬空翘曲；盘面按矩阵排布多个独立圆形磁极，每个磁极内部集成可逆永磁磁路与励磁线圈，仅在充磁、退磁的瞬间通入脉冲电流，

　　工作状态下完全依靠永磁体保持吸力，即便车间突发断电，磁力也不会衰减消失，从根本上避免加工中途工件飞出的安全隐患。侧面引出的防水接线接头附带金属防护链，防止拖拽线缆时扯断接口，接头密封等级适配切削液喷淋、油雾弥漫的机床加工环境，不会因为冷却液渗入造成线圈短路。设计阶段首先要校核的是盘面吸力分布：磁极间距经过匹配，既保证相邻磁极的磁力线在工件内部形成闭合回路、减少磁通量外泄，又让不同尺寸的工件哪怕只覆盖部分磁极，也能获得足够的夹持力，不会出现小工件吸附力不足、大工件局部磁力空缺的问题。本体厚度做了薄化处理，在保证整体刚性、承受铣削轴向冲击力不发生形变的前提下，尽可能降低吸盘自身占用的机床Z轴行程，对于行程本身有限的立式加工中心来说，

　　薄型设计可以留出更多的刀具进给空间，不用刻意垫高工件或者使用短刃长刀。安装边界上，吸盘底面为精加工基准平面，可直接贴合机床工作台T型槽面，通过随机配套的T型螺栓、定位压块从侧边锁紧固定，不需要对原有工作台做任何改造；本体四周预留的吊装螺纹孔方便车间用航车整体吊运，大规格吸盘单人无法搬运，吊装孔的位置经过重心匹配，起吊时盘面保持水平，不会侧翻磕碰机床导轨。实际选型时需要核对几个核心边界：首先是盘面长宽尺寸要和机床工作台行程匹配，吸盘边缘不能超出工作台有效支撑范围，避免悬臂受力；其次是工件材质必须为低碳钢等导磁材料，不锈钢、铝、铜件无法直接吸附，需要搭配导磁过渡工装才能使用；充磁控制器配套接入车间220V电源，脉冲充磁过程仅数秒，

　　完成后即可拔掉接线，吸盘在无电状态下持续保持磁力，退磁时通入反向脉冲，磁路抵消后工件可以轻松取下，盘面不会剩磁吸附碎铁屑。和普通电磁吸盘相比，它没有长时间通电带来的线圈发热问题，不会因为热传导导致工件热变形，长时间连续加工也能保持装夹精度；磁力均匀分布在整个工件接触面，不像压板只在几个点施压，薄型板材加工时不会被压出凹陷，磨削后的平面平行度更容易保证。日常维护也很简便，钢制盘面每次加工后清理切屑即可，表面如果被刀具划伤，可以重新上磨床精磨盘面，只要磨削量控制在磁极保护层允许的范围内，吸力不会出现明显衰减，整体使用寿命远高于机械式夹具，在模具钢开粗、钢板批量钻孔、大型导轨面磨削等场景下，装夹效率相比传统方式提升数倍，同时完全避免了夹具振动带来的加工表面振纹问题。
