开源仿人双足人形机器人躯干结构

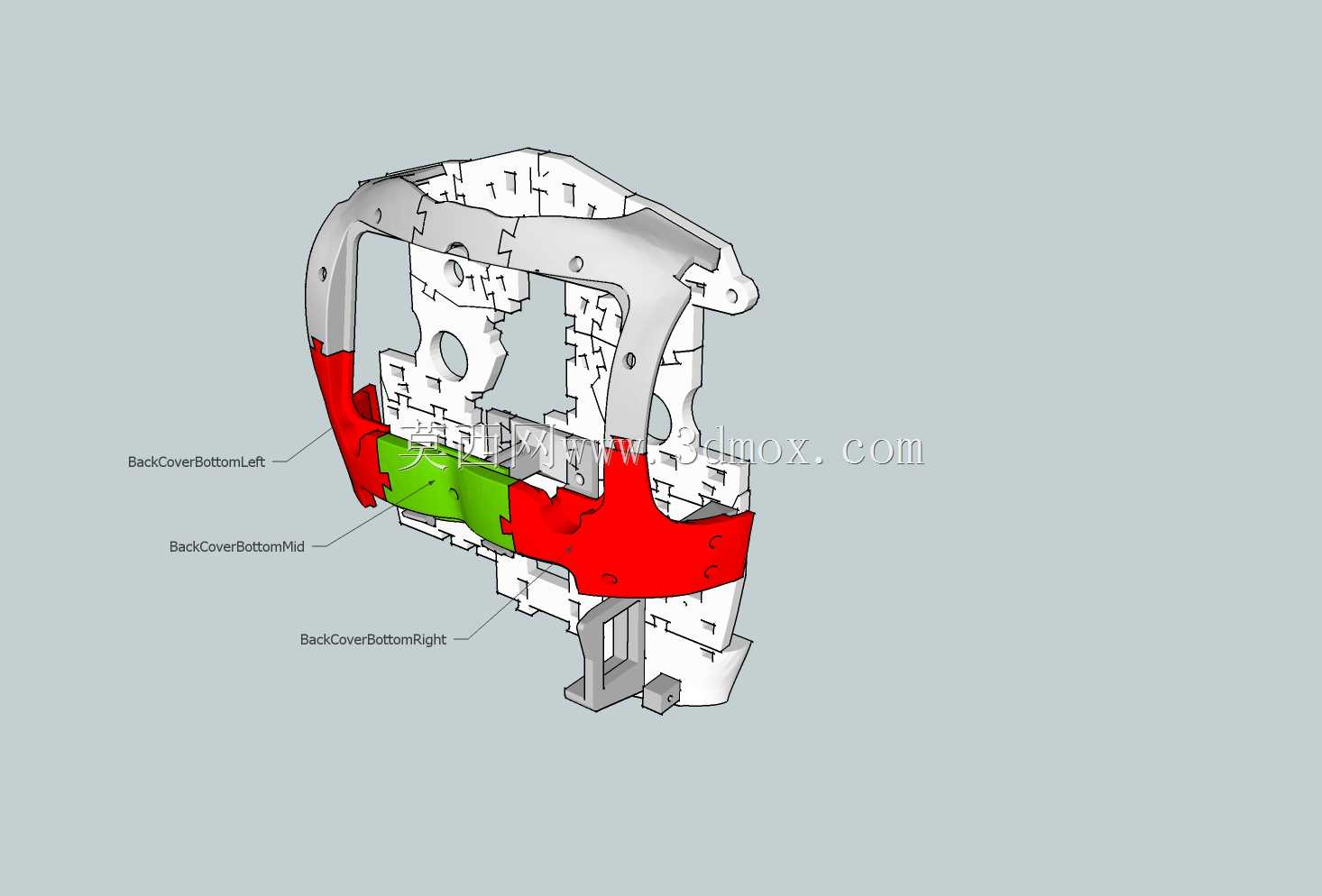

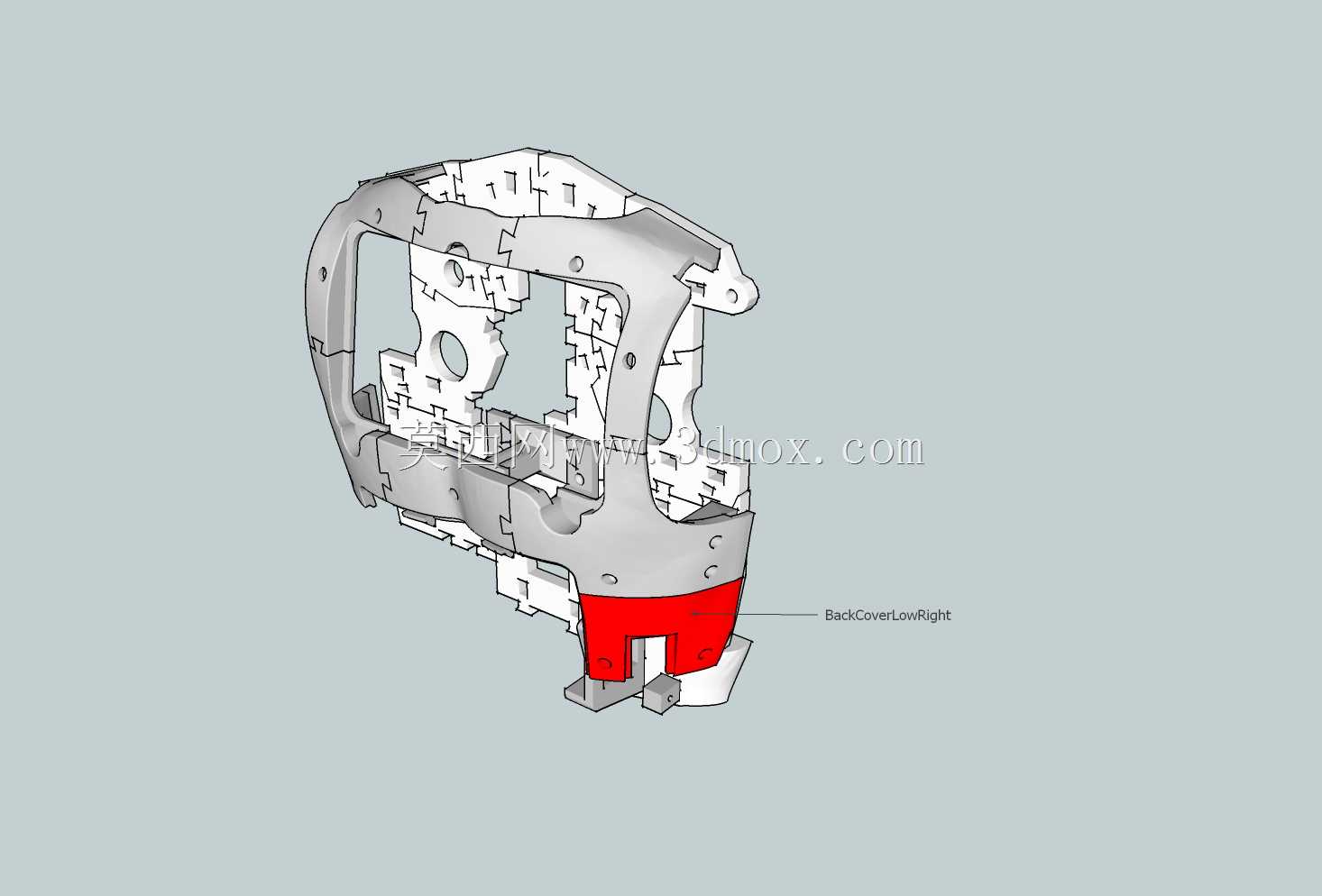

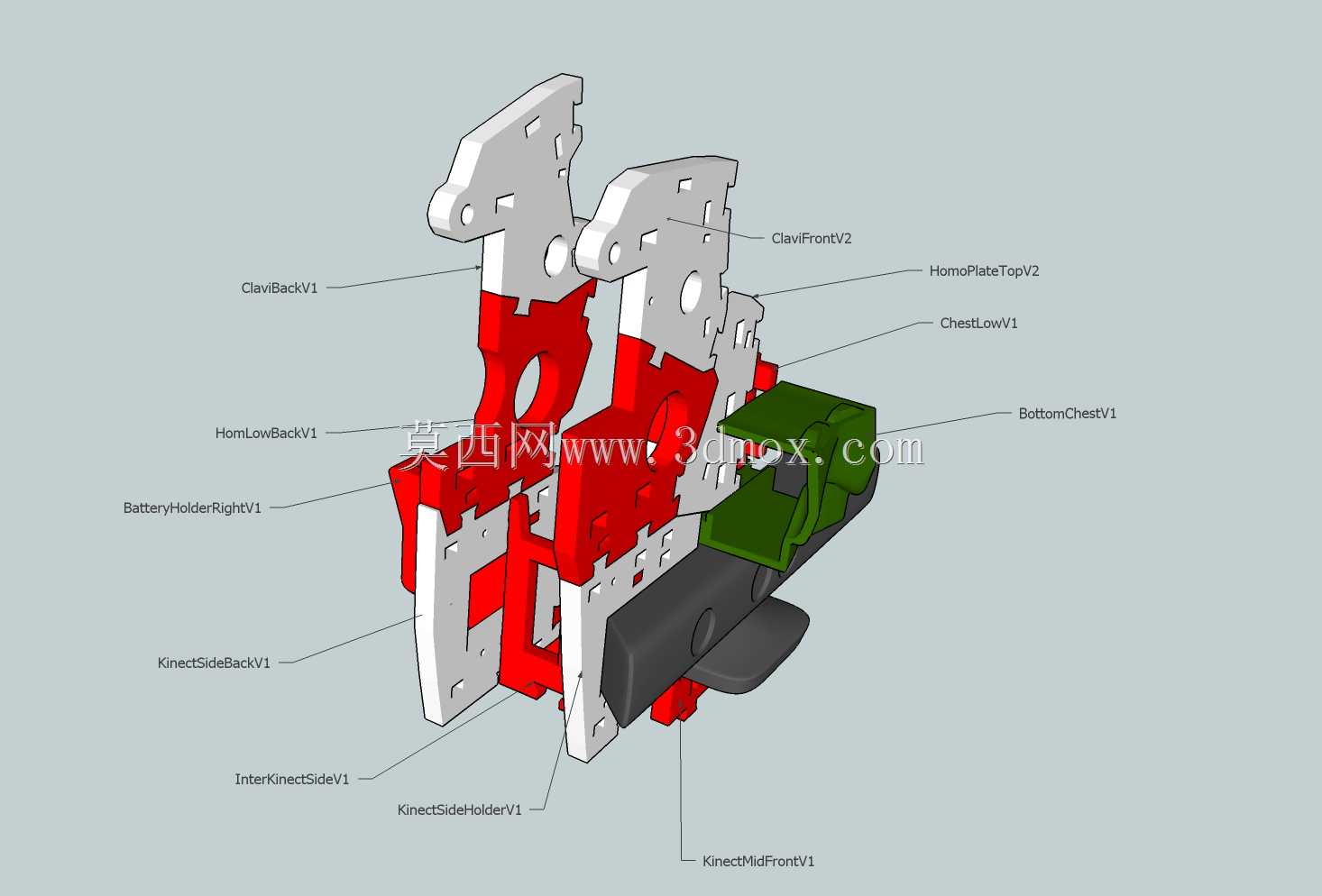

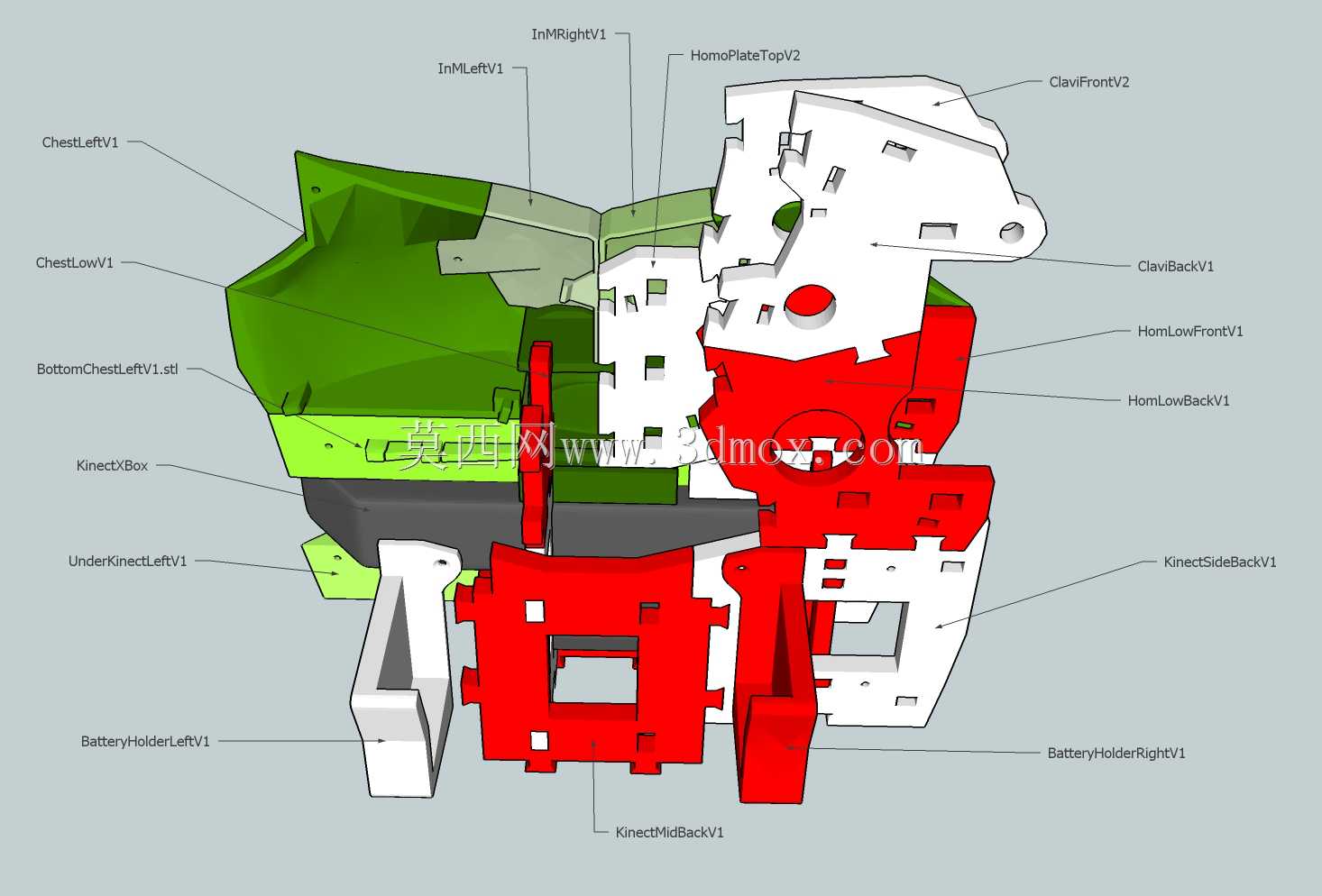

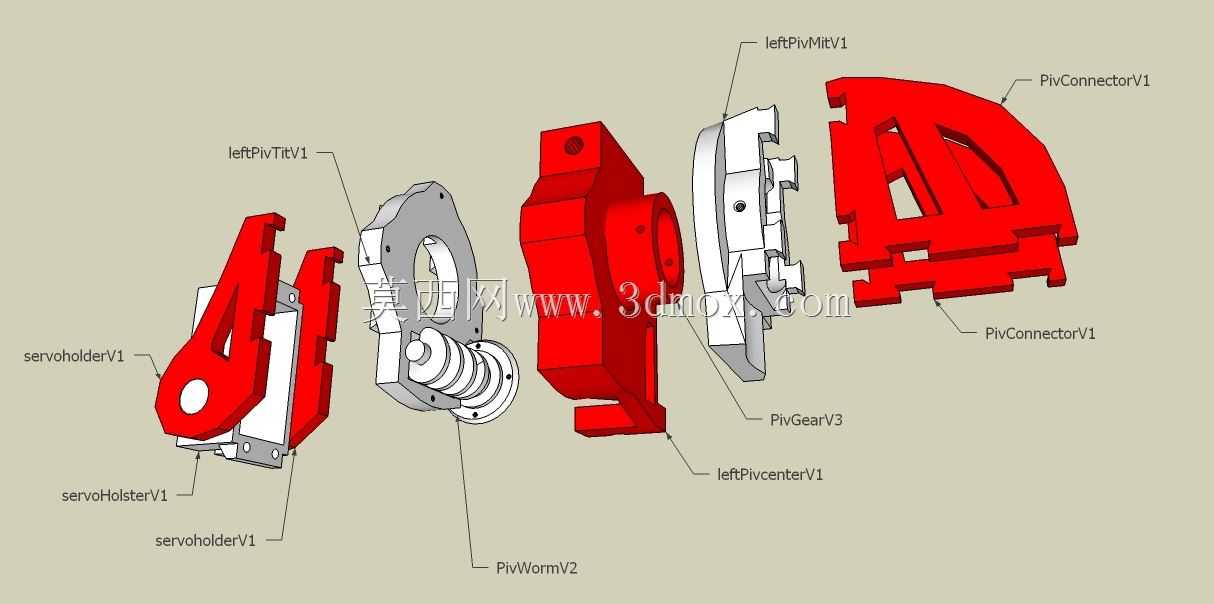

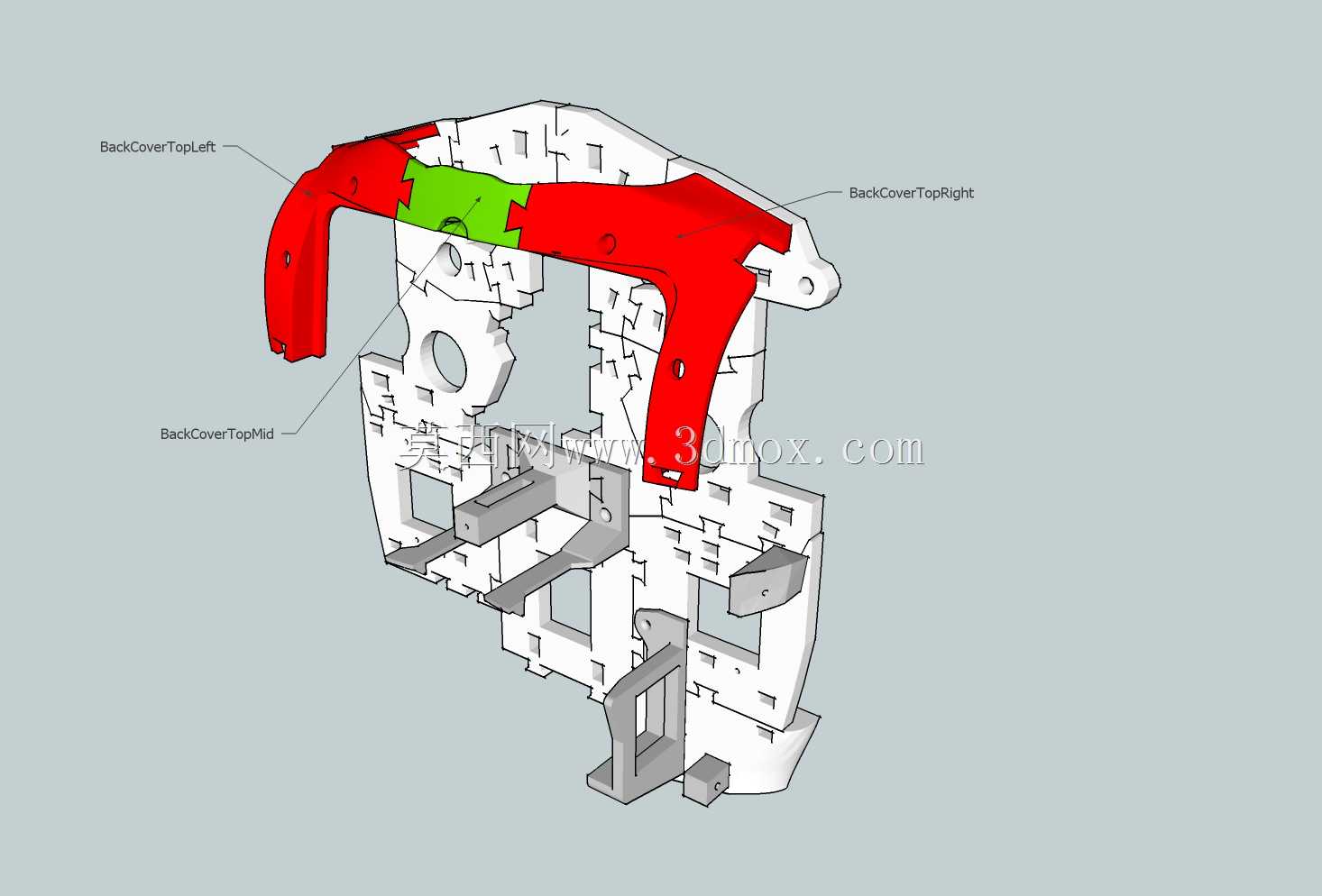

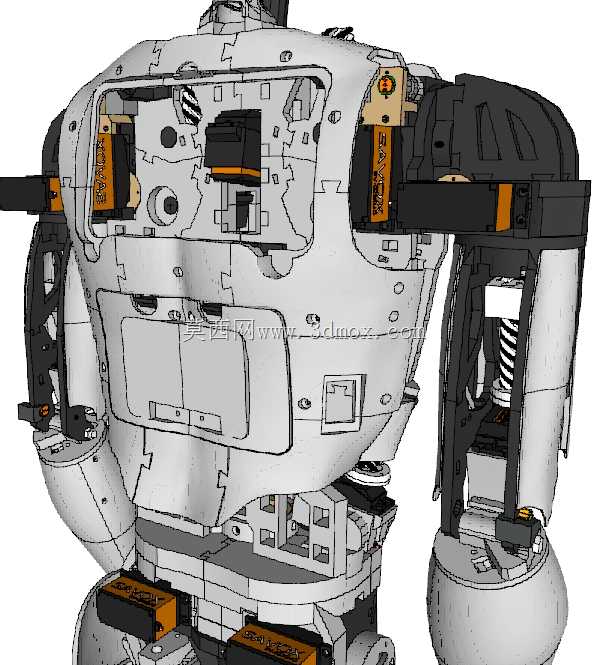

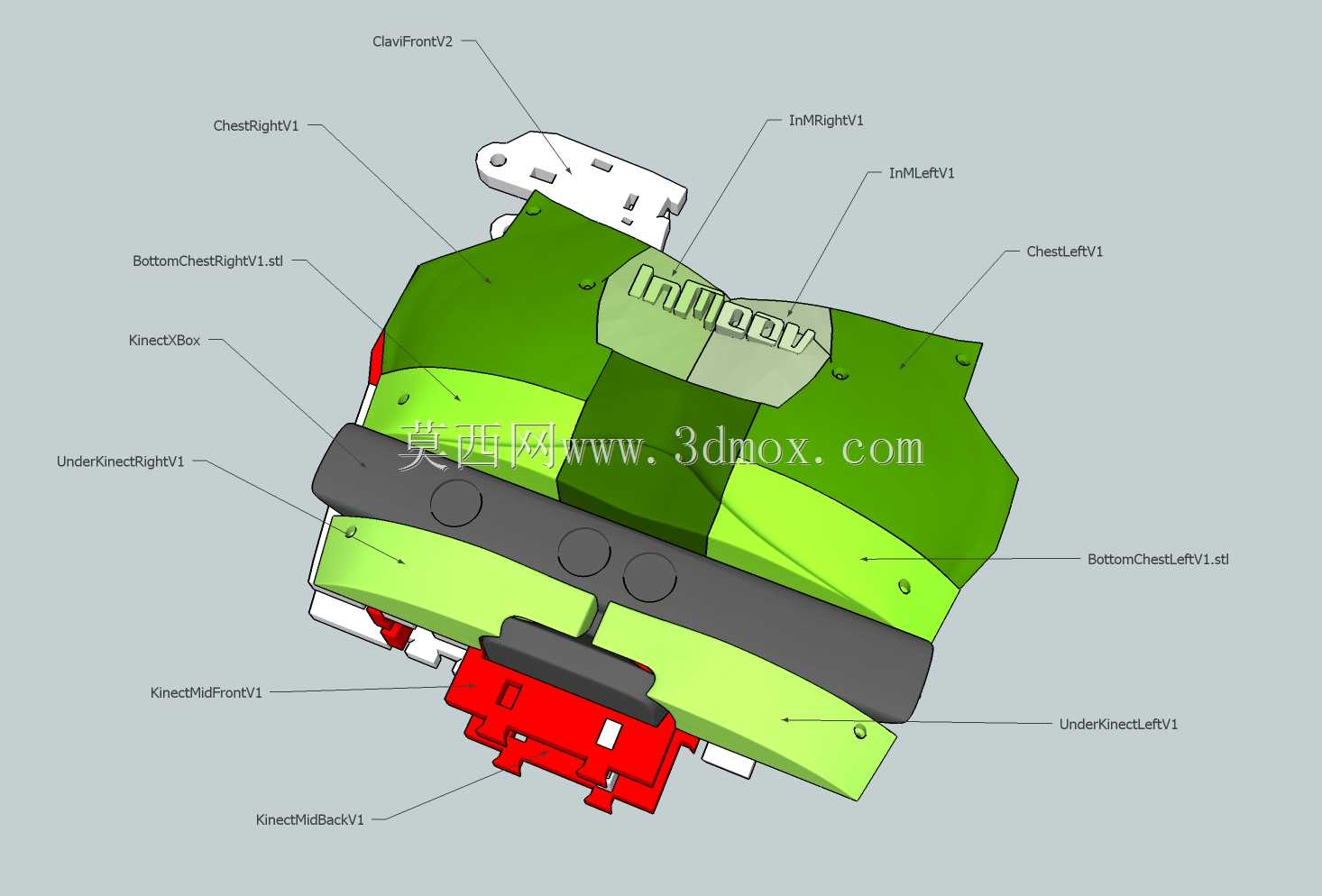

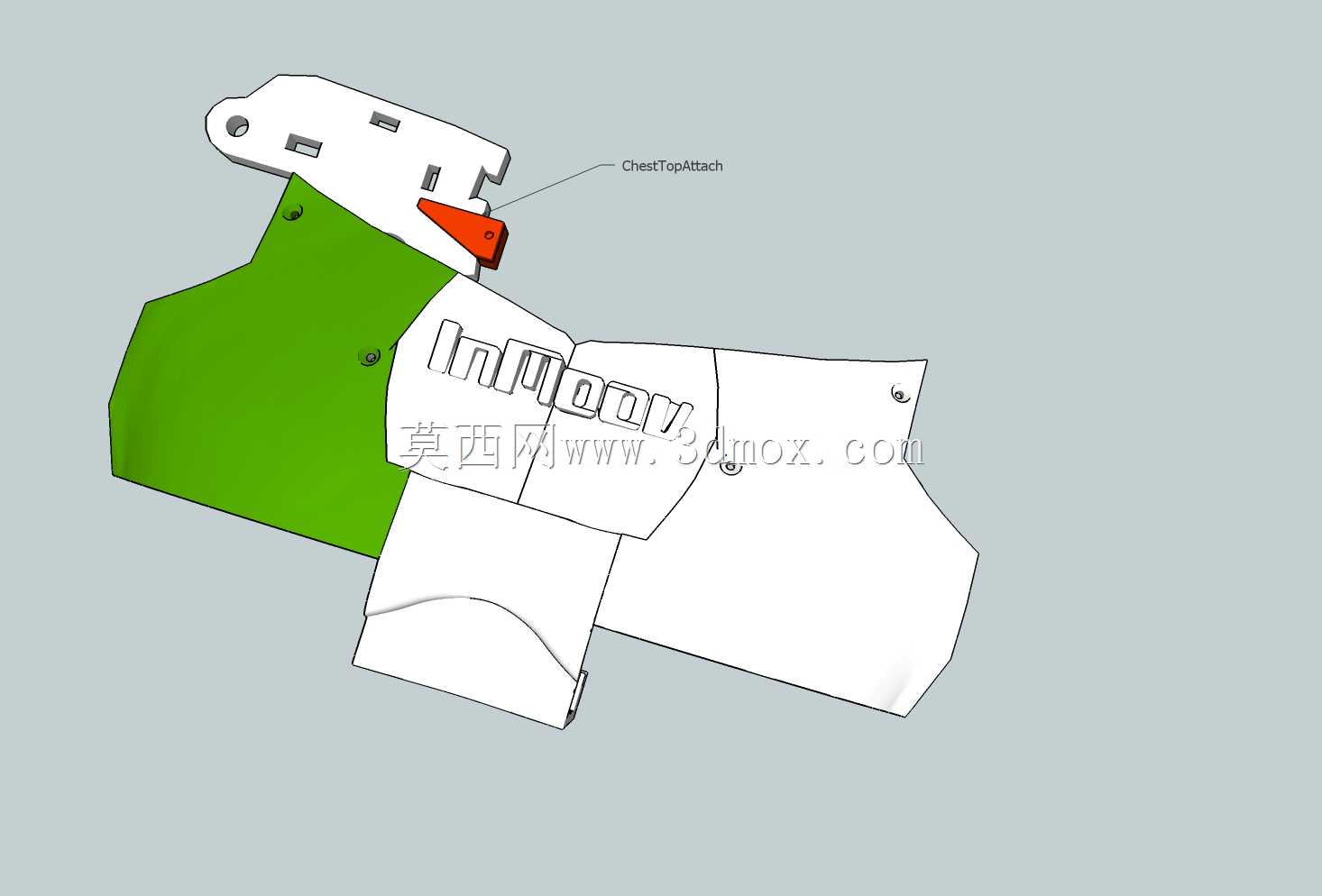

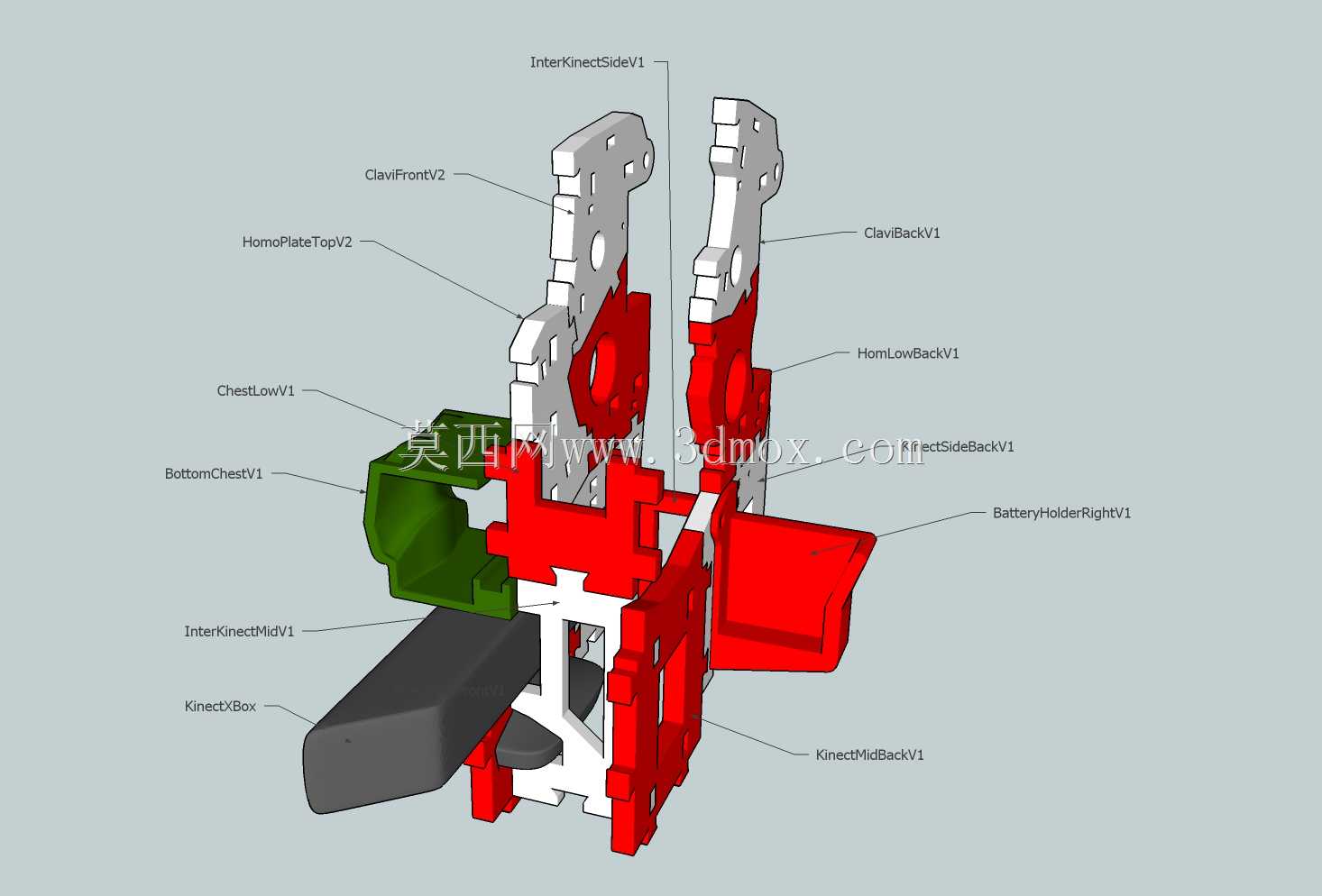

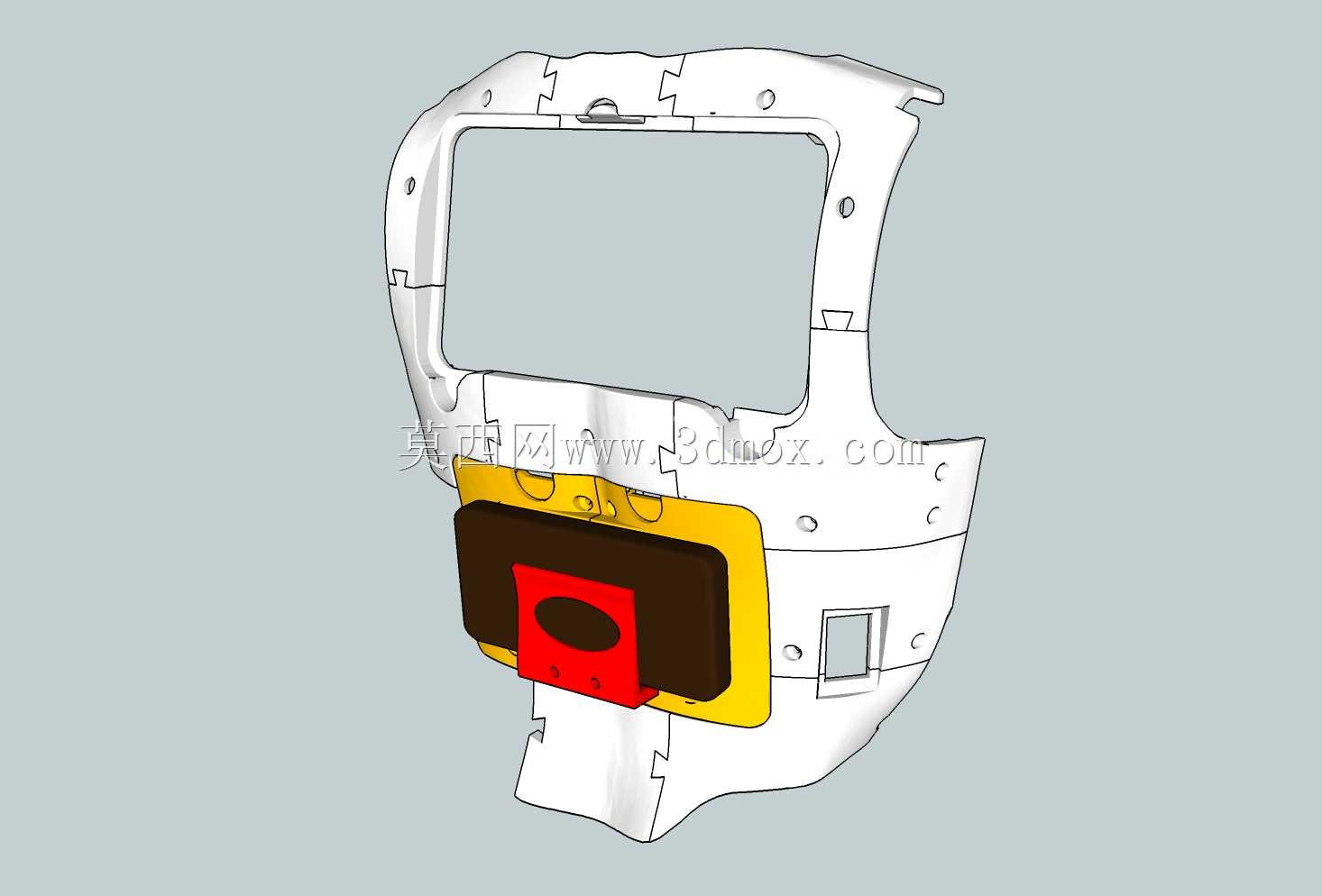

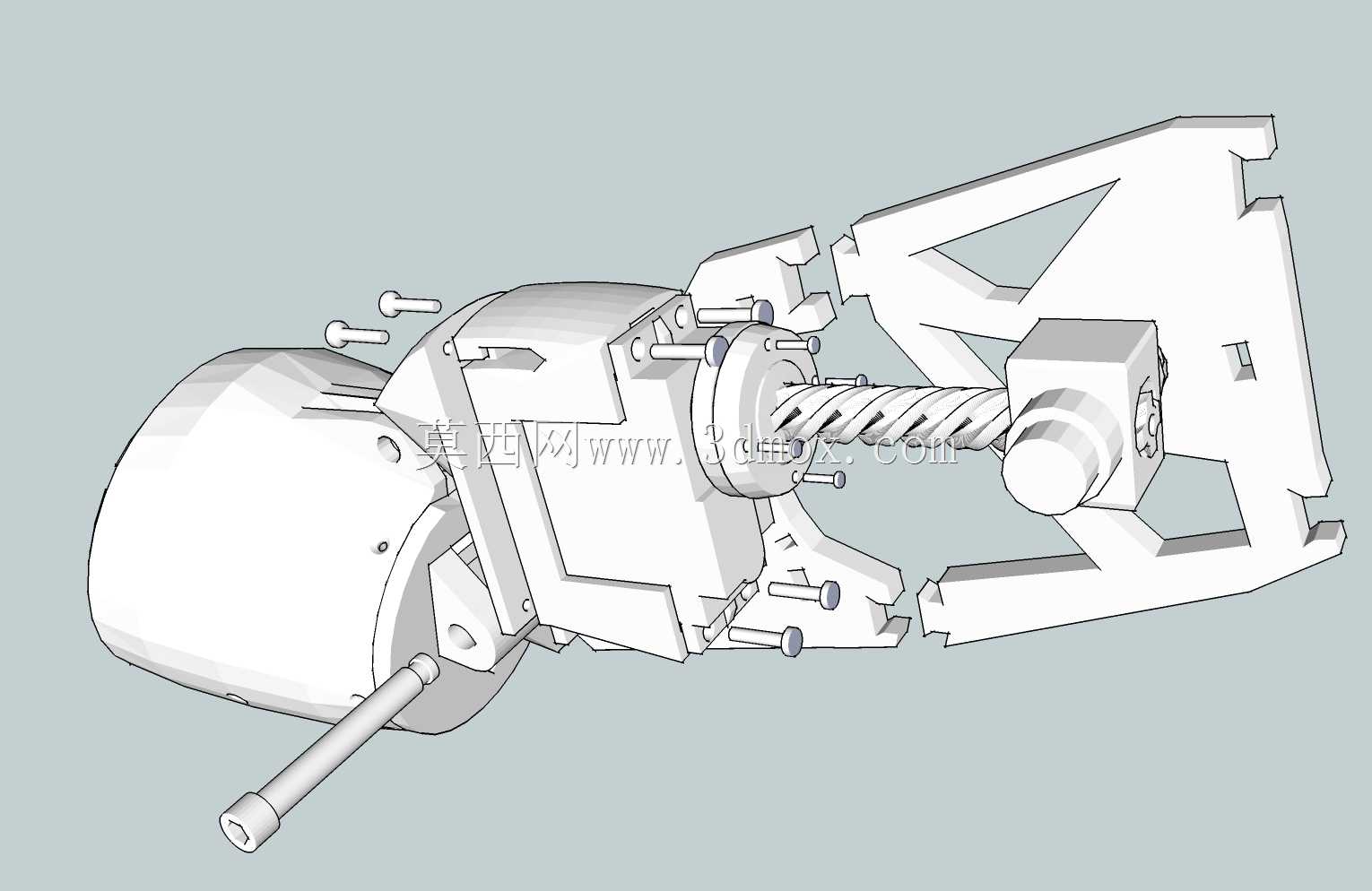

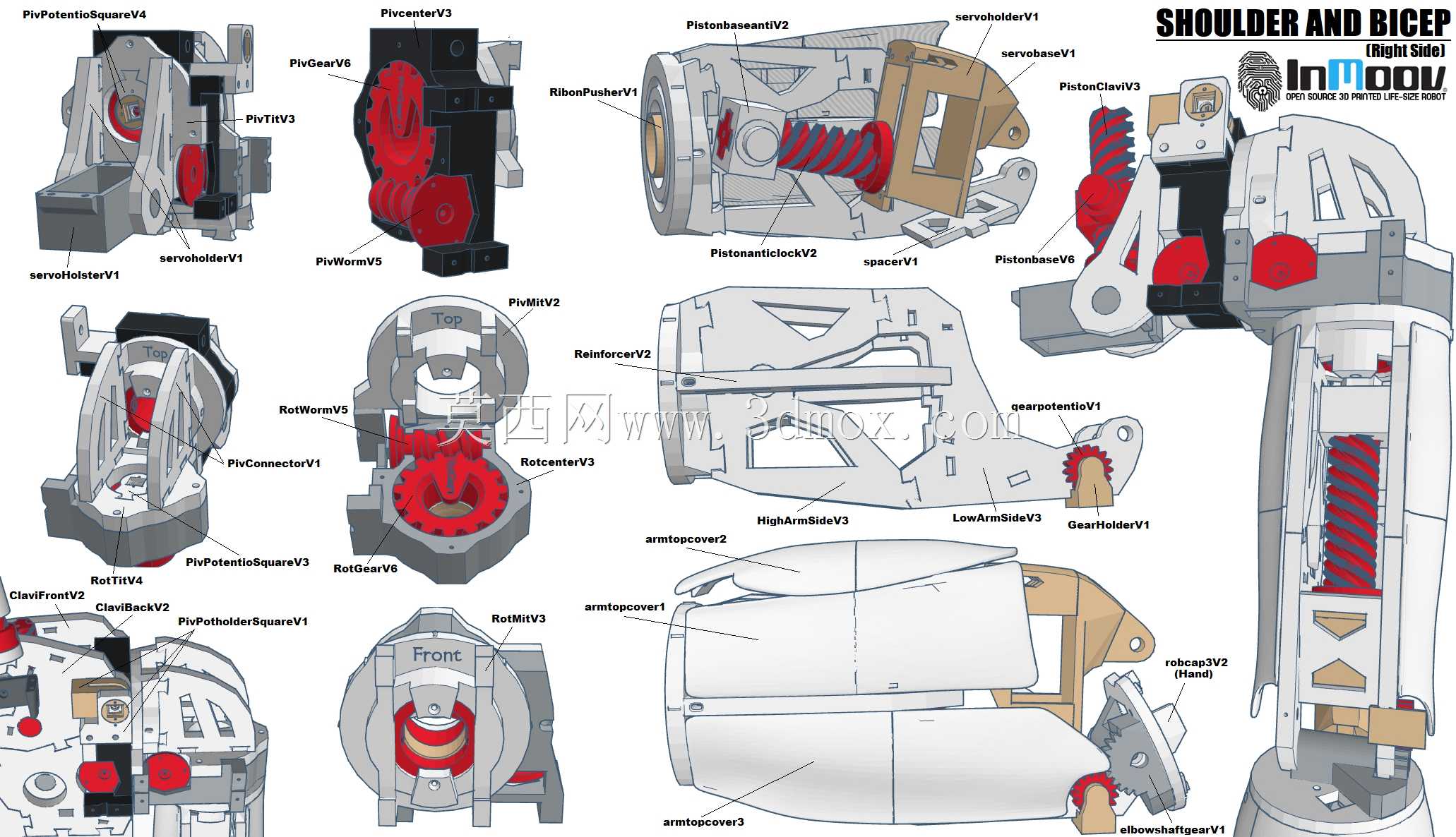

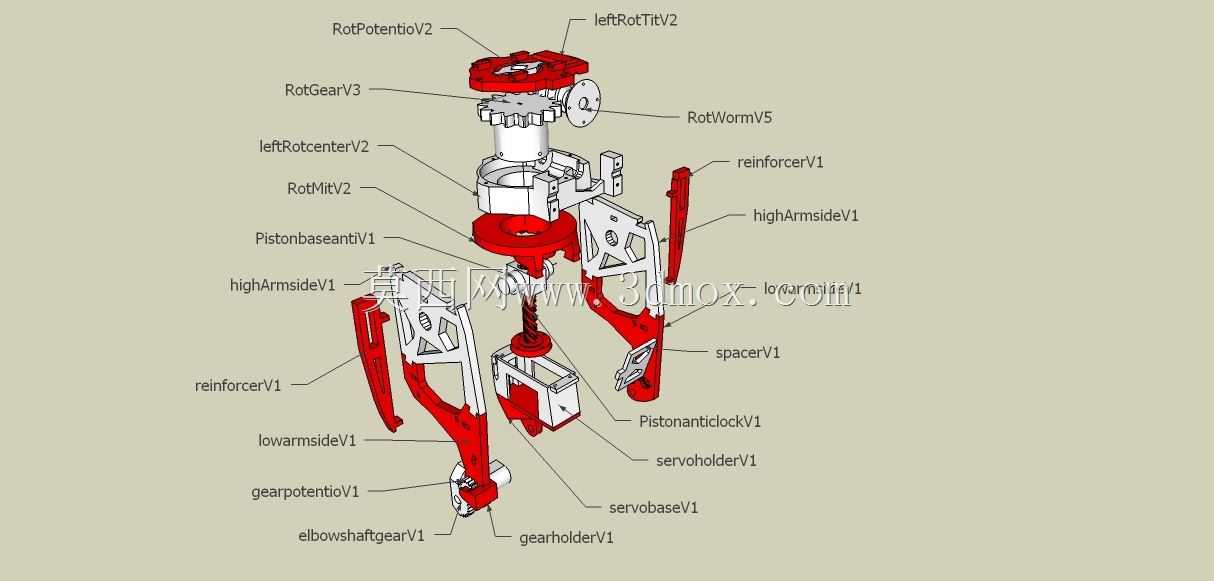

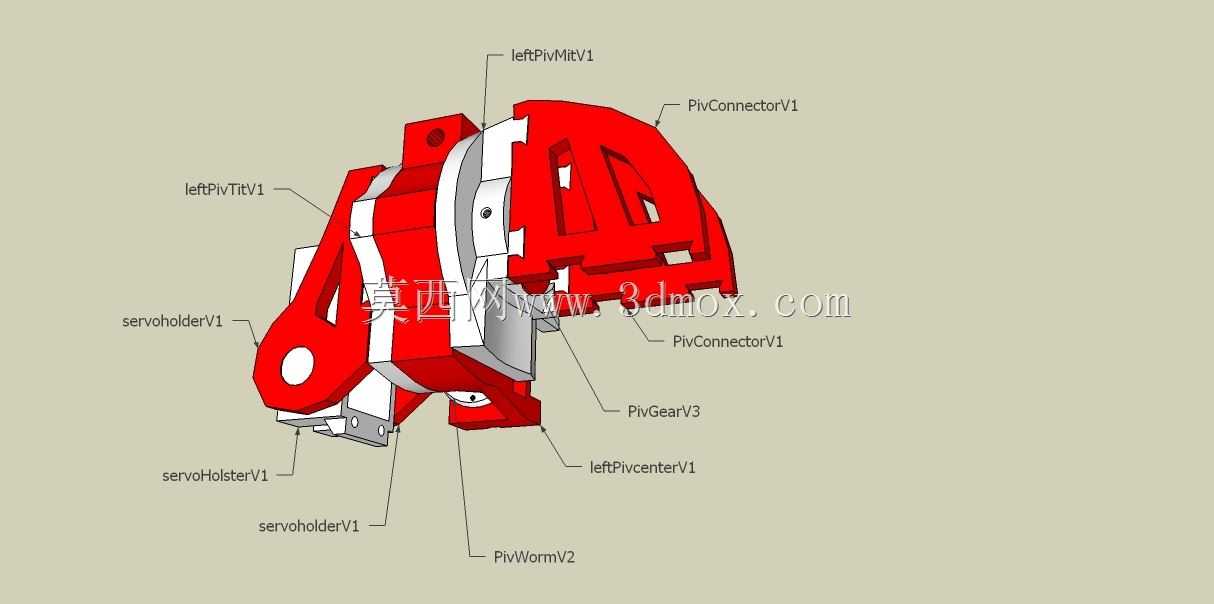

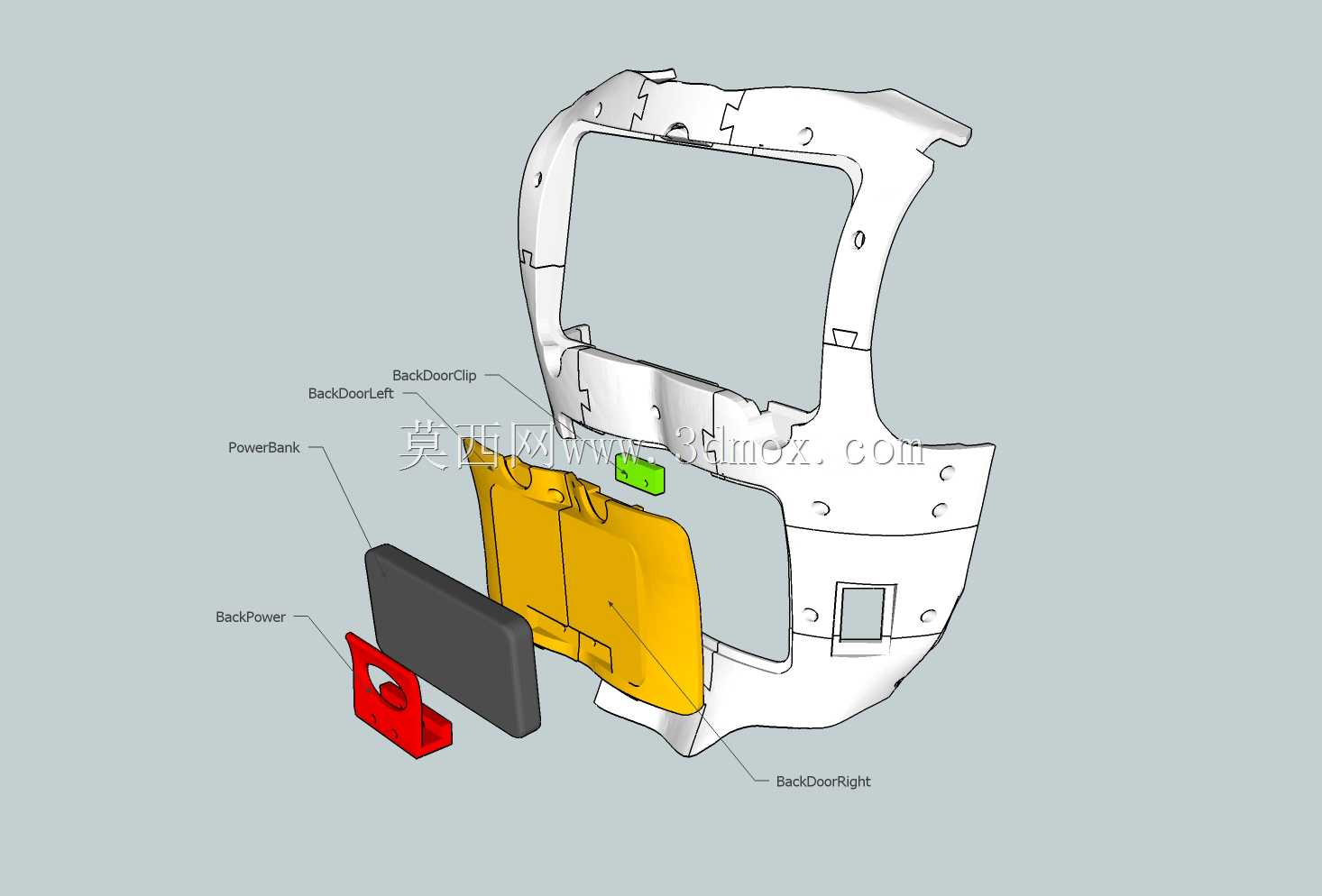

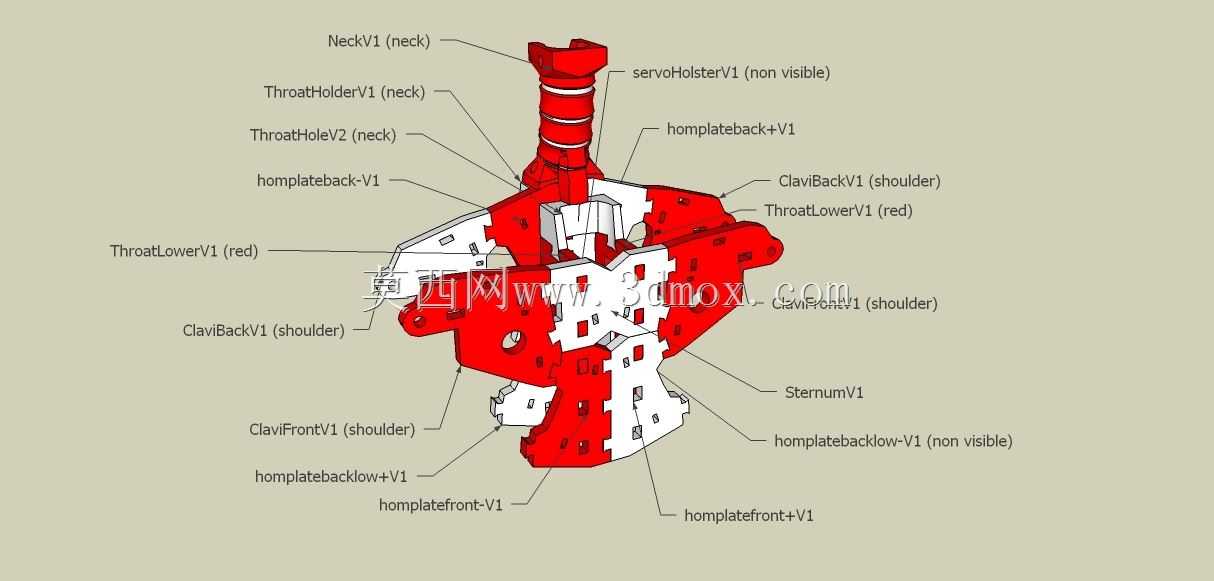

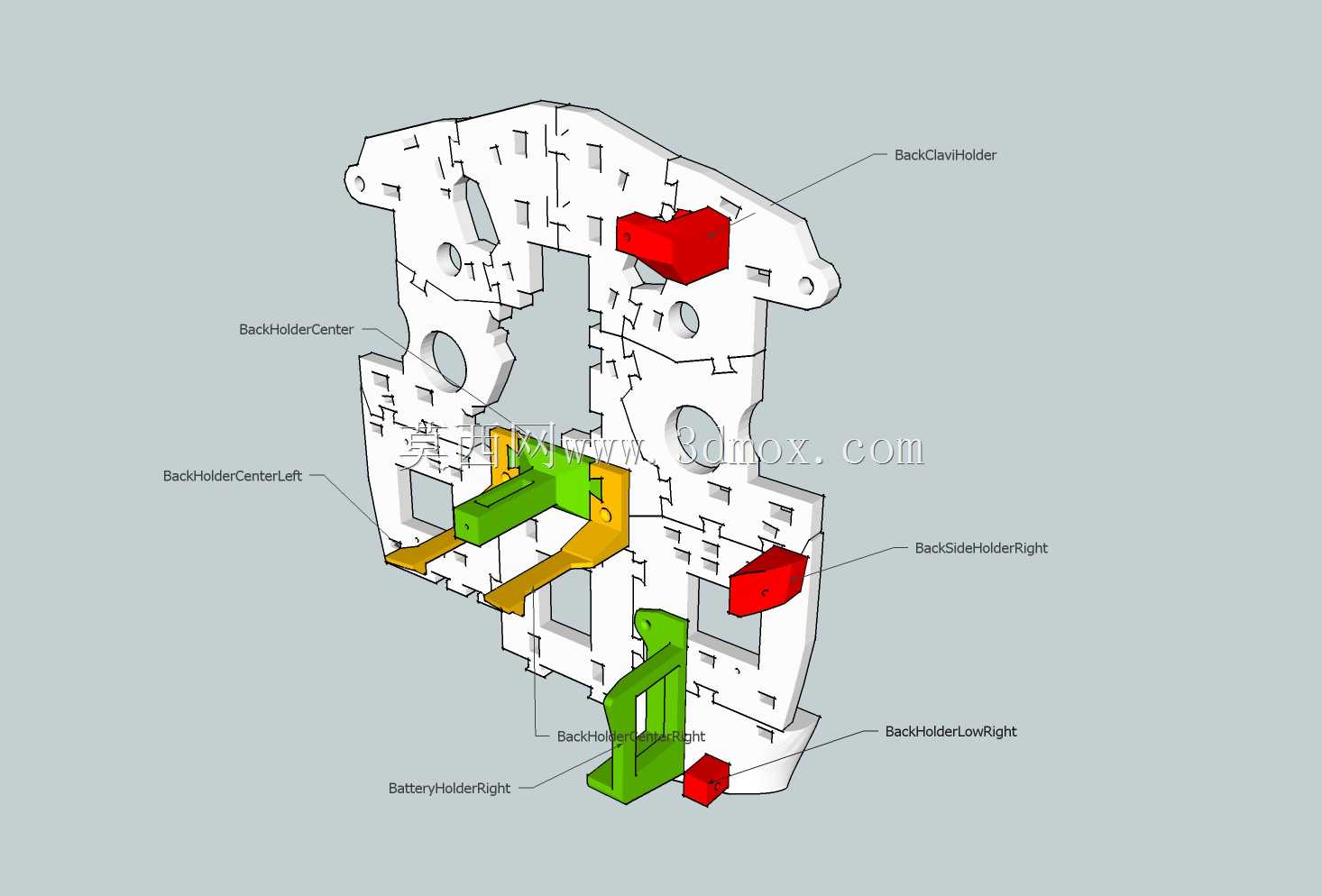

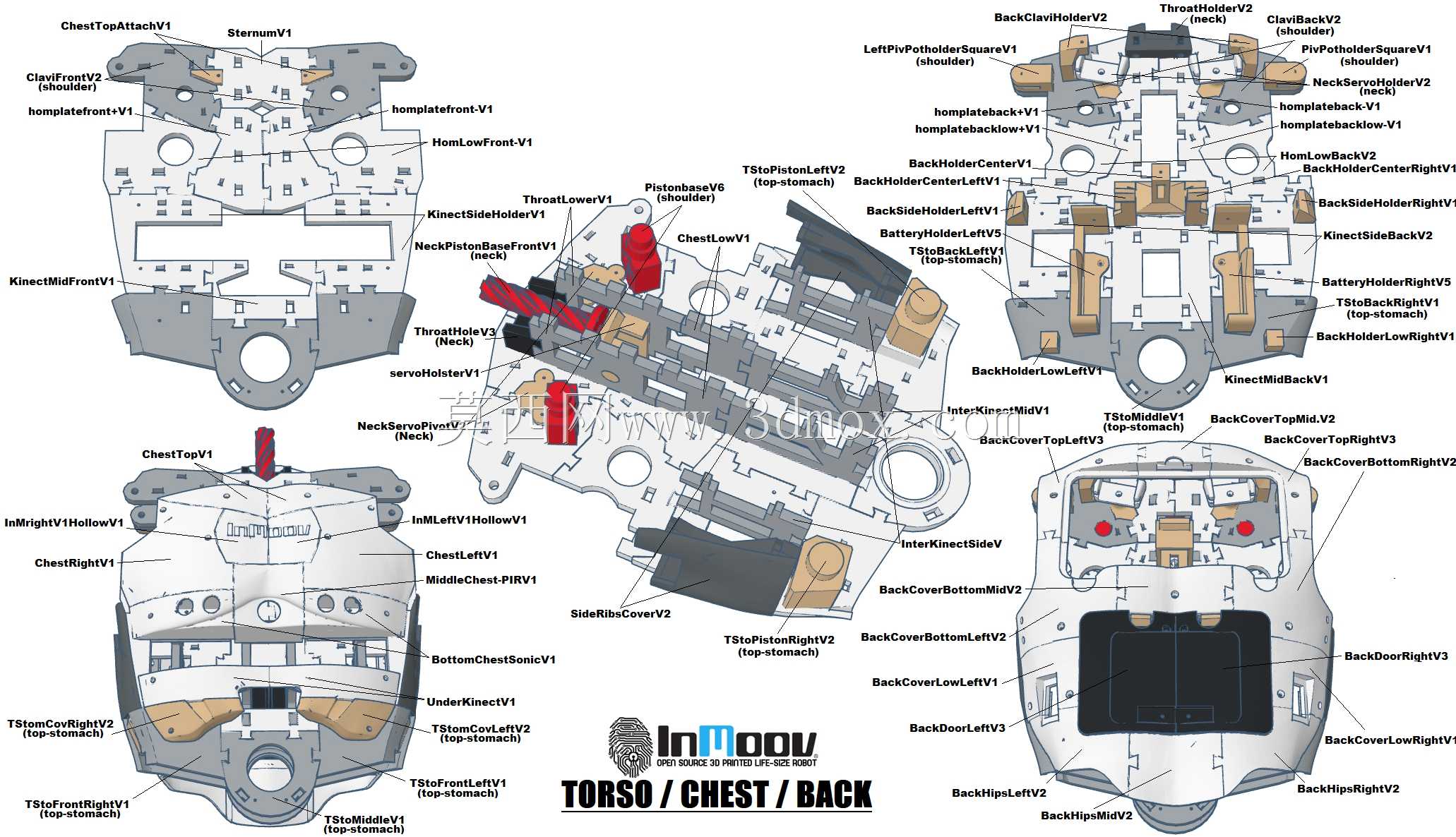

　　这套三维结构覆盖人形机器人从胸腔承载框架、肩部驱动关节到腰腹连接段的完整机械本体，所有壳体、支架、传动件均按可3D打印的加工逻辑拆分，面向高校机器人教学、仿生服务机器人原型开发、开源二次改装场景使用，可直接作为双足人形机器人上半身的机械参考底座。从实际装配逻辑来看，胸腔主壳体采用前后对合的分体式布局，外壳预留大面积镂空检修窗口，日常调试舵机、走线、更换传动件时无需整体拆解躯干，窗口边缘设计有沉头螺丝孔位与定位卡扣，打印完成后可直接通过螺丝锁紧封板，封板内侧预留线槽卡位，动力线、编码器线可沿壳体内壁规整排布，避免关节运动过程中线缆拉扯磨损。肩部关节采用大扭矩舵机直驱搭配连杆传动的组合方案，图中可见肩关节位置预留了标准舵机安装腔，

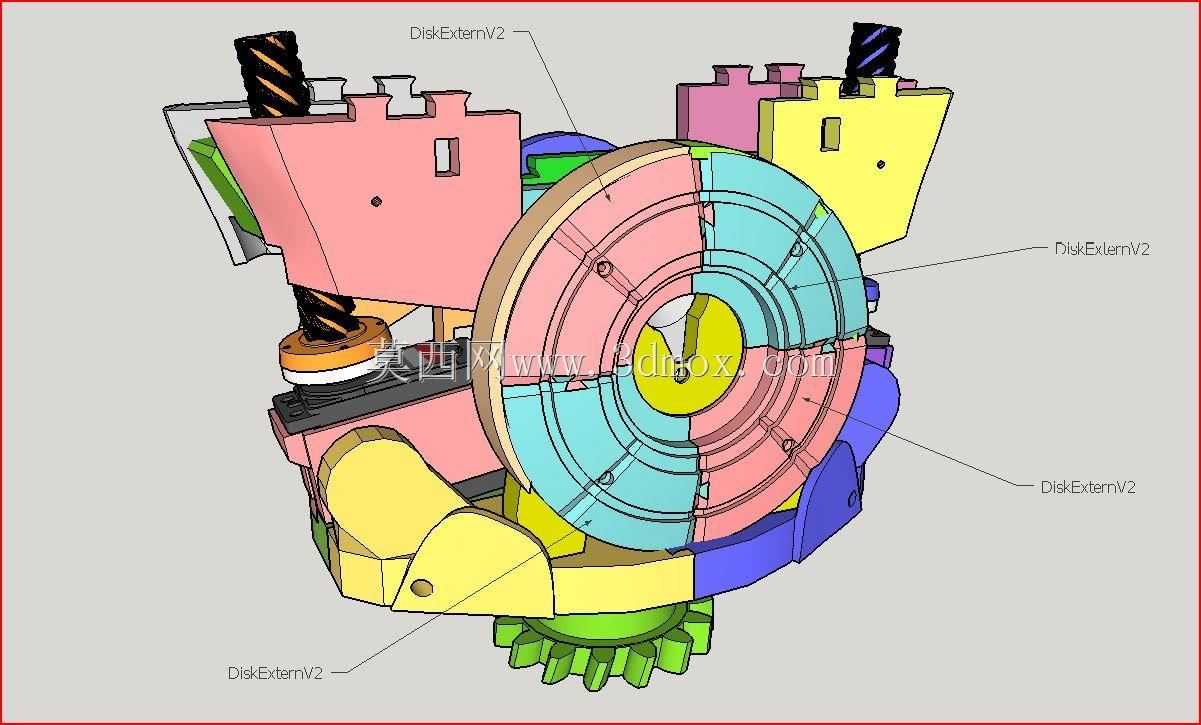

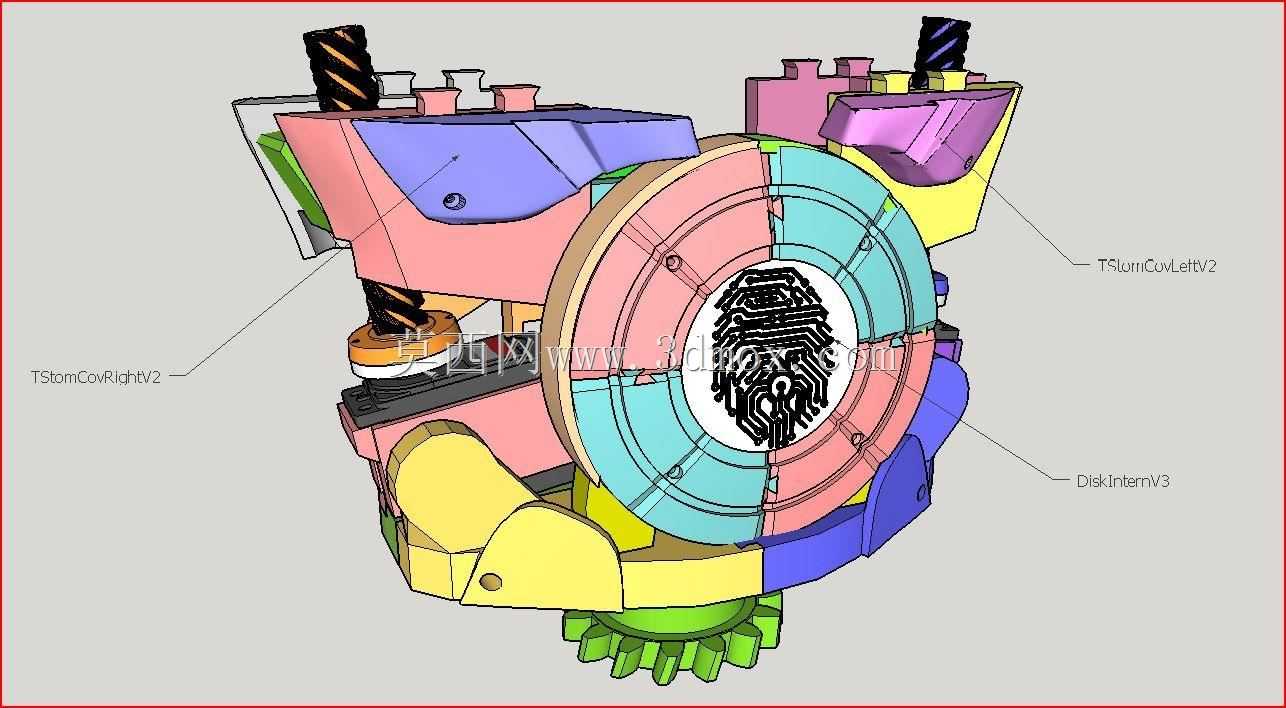

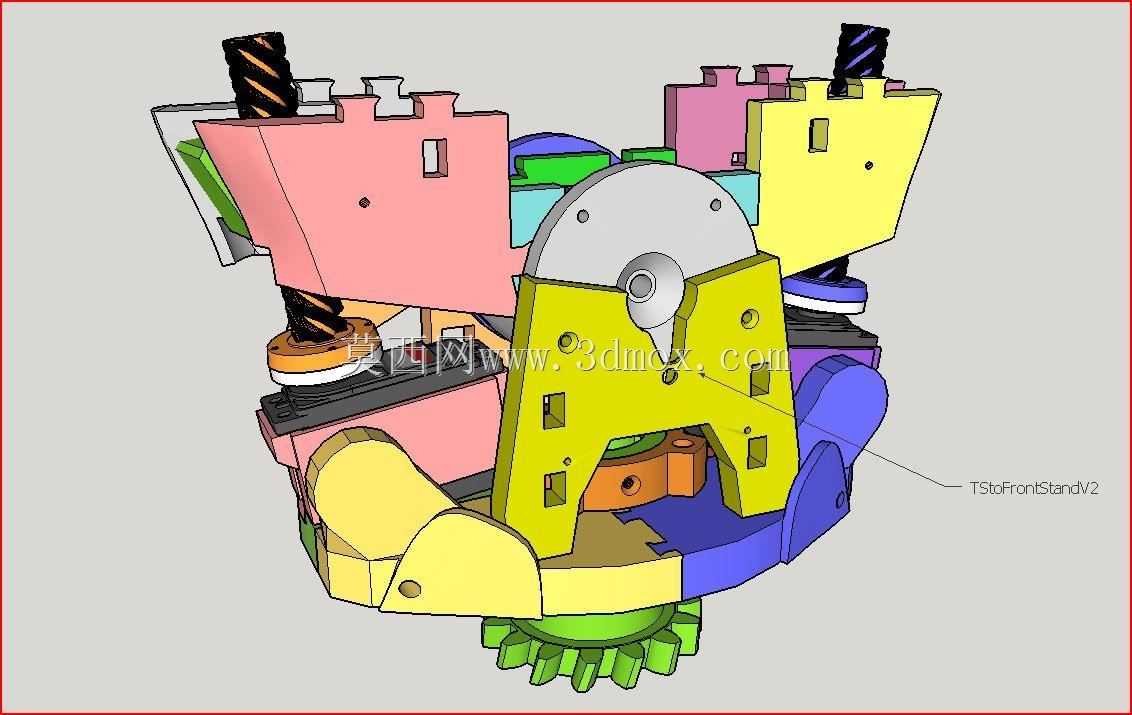

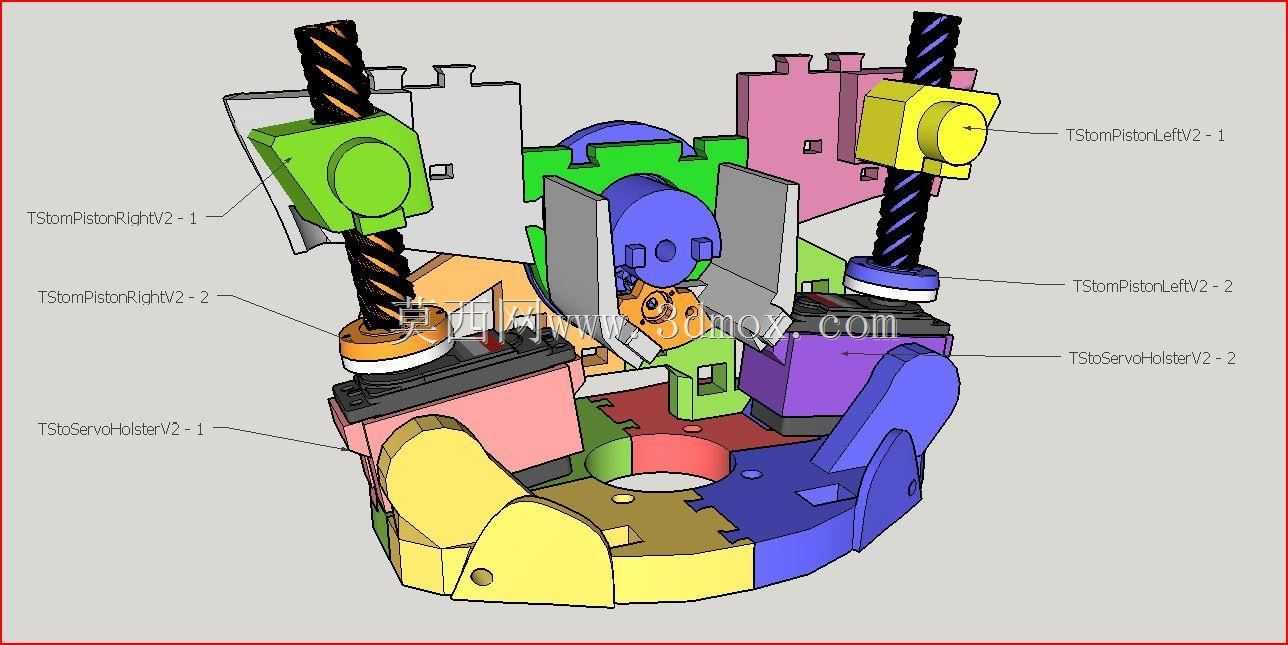

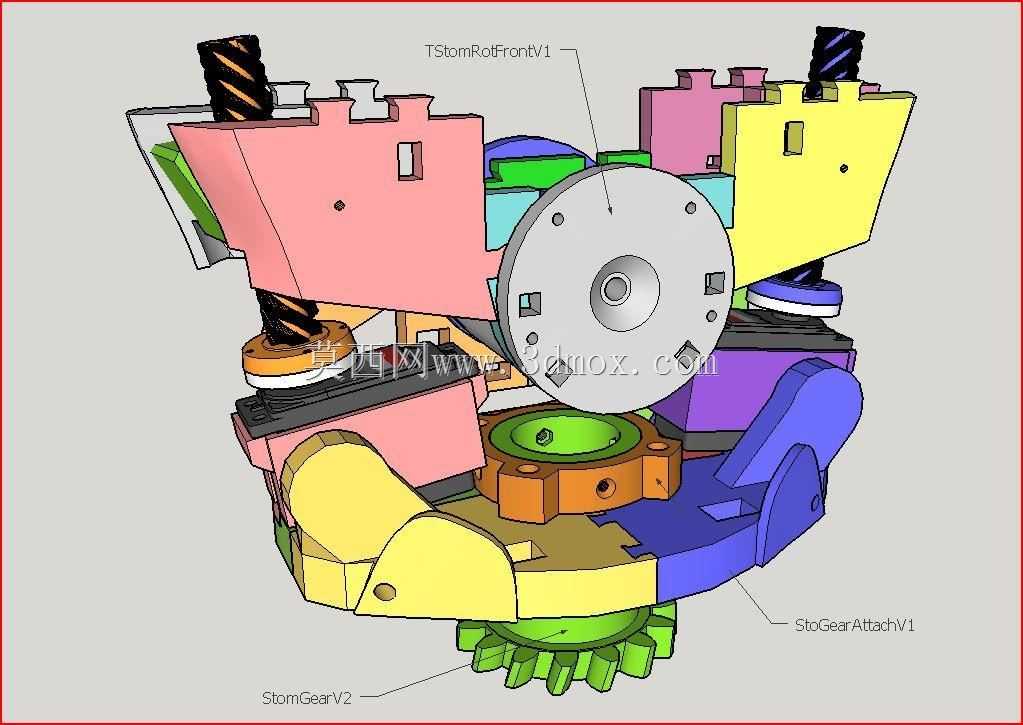

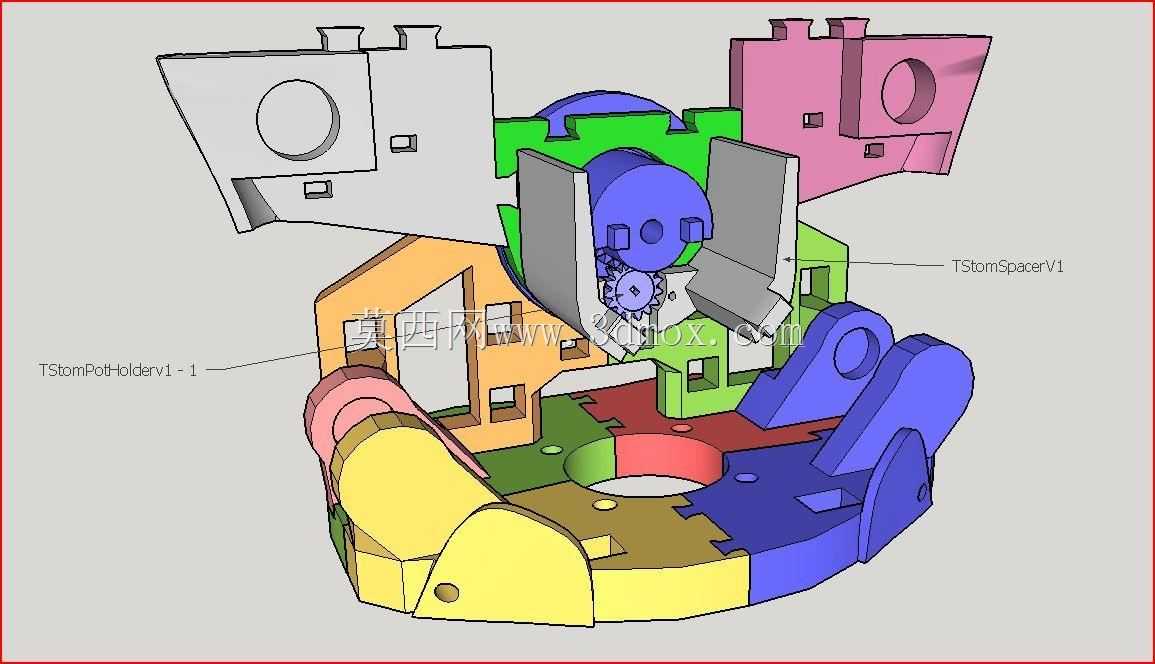

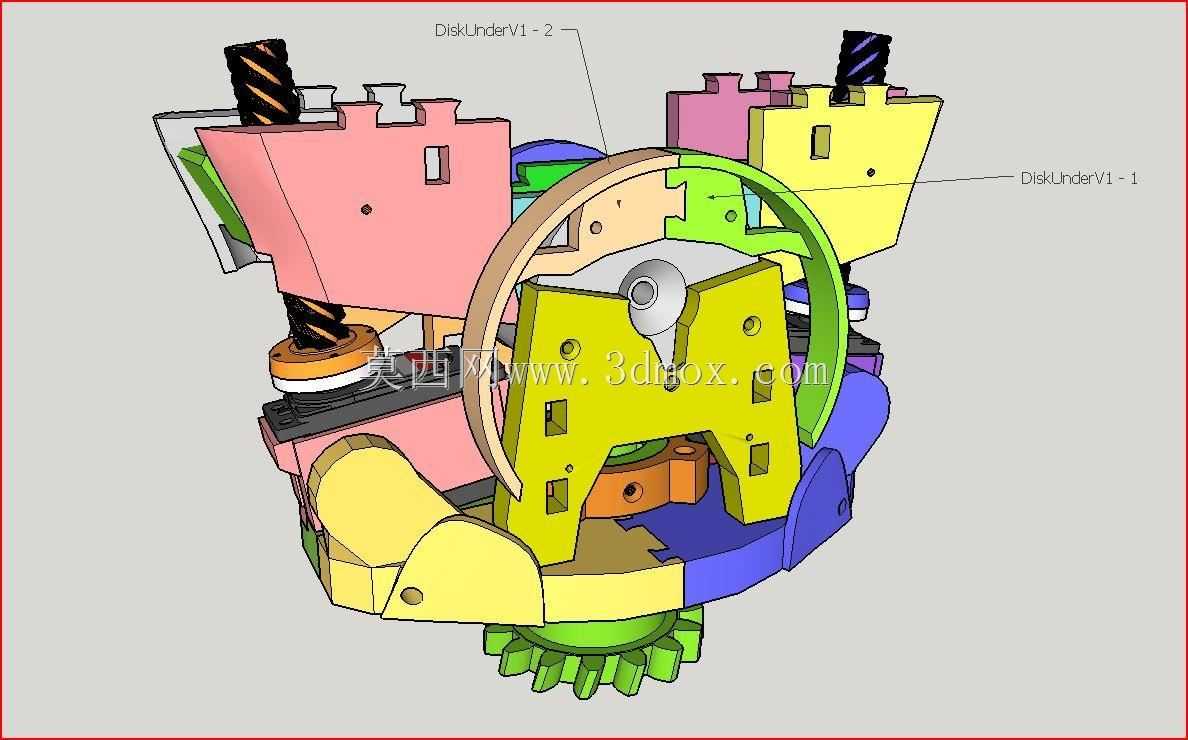

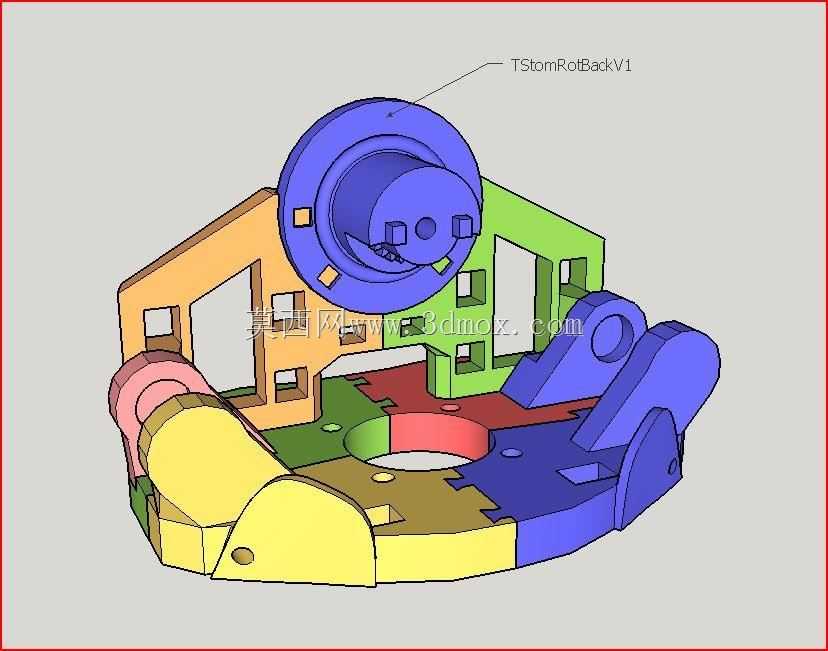

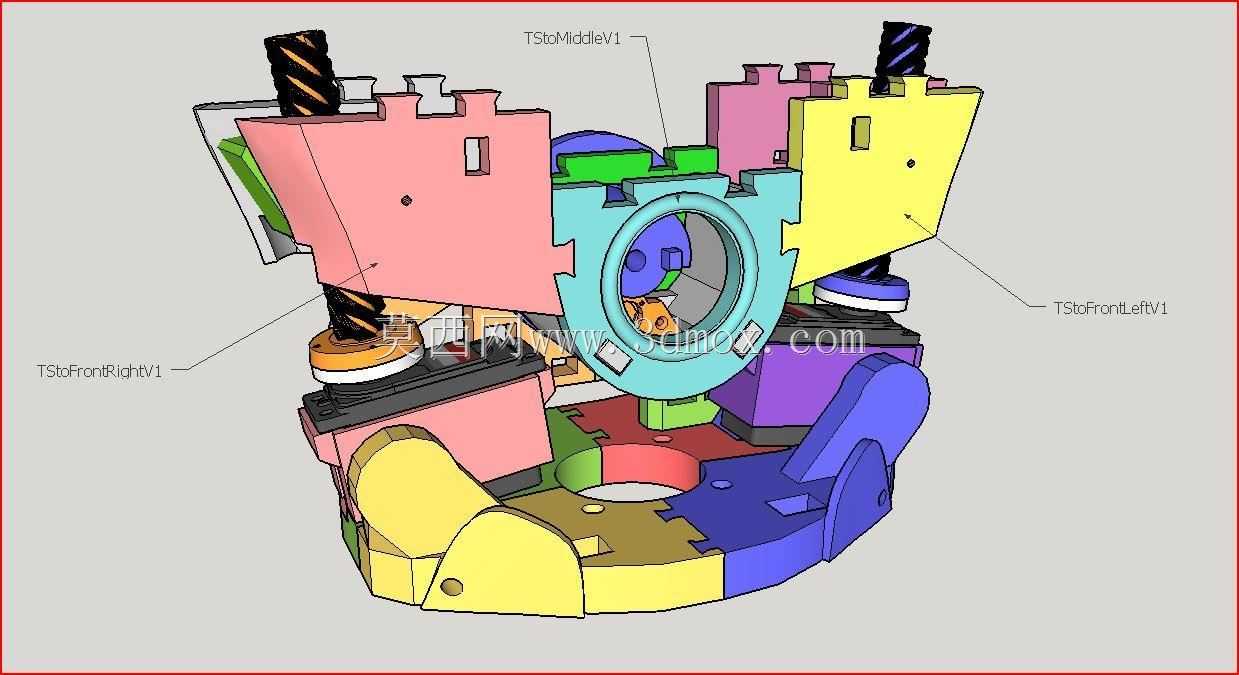

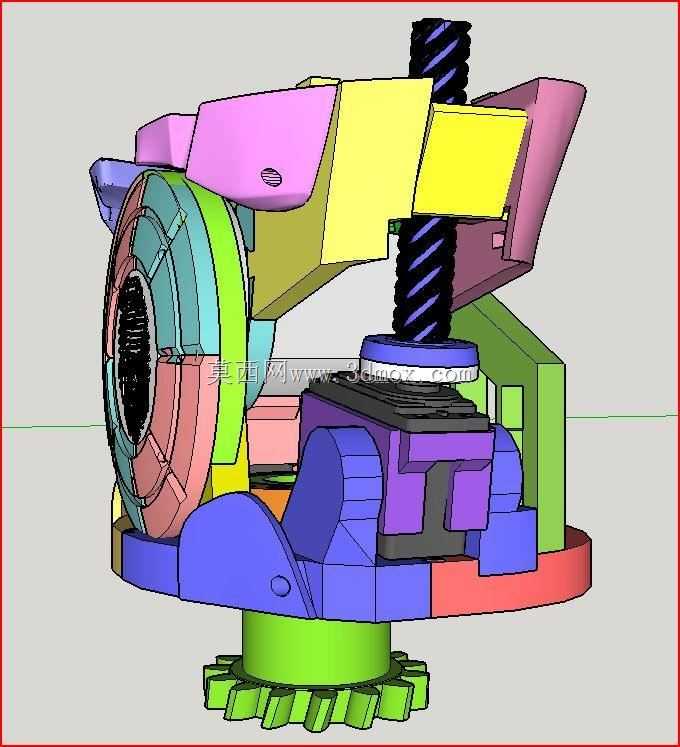

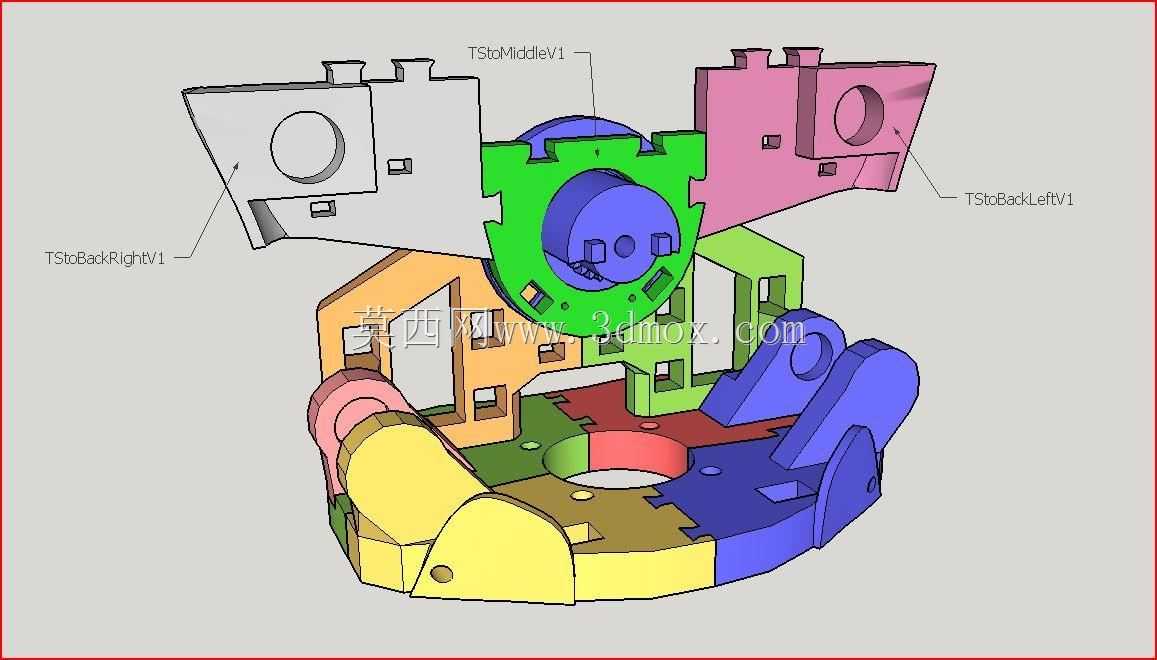

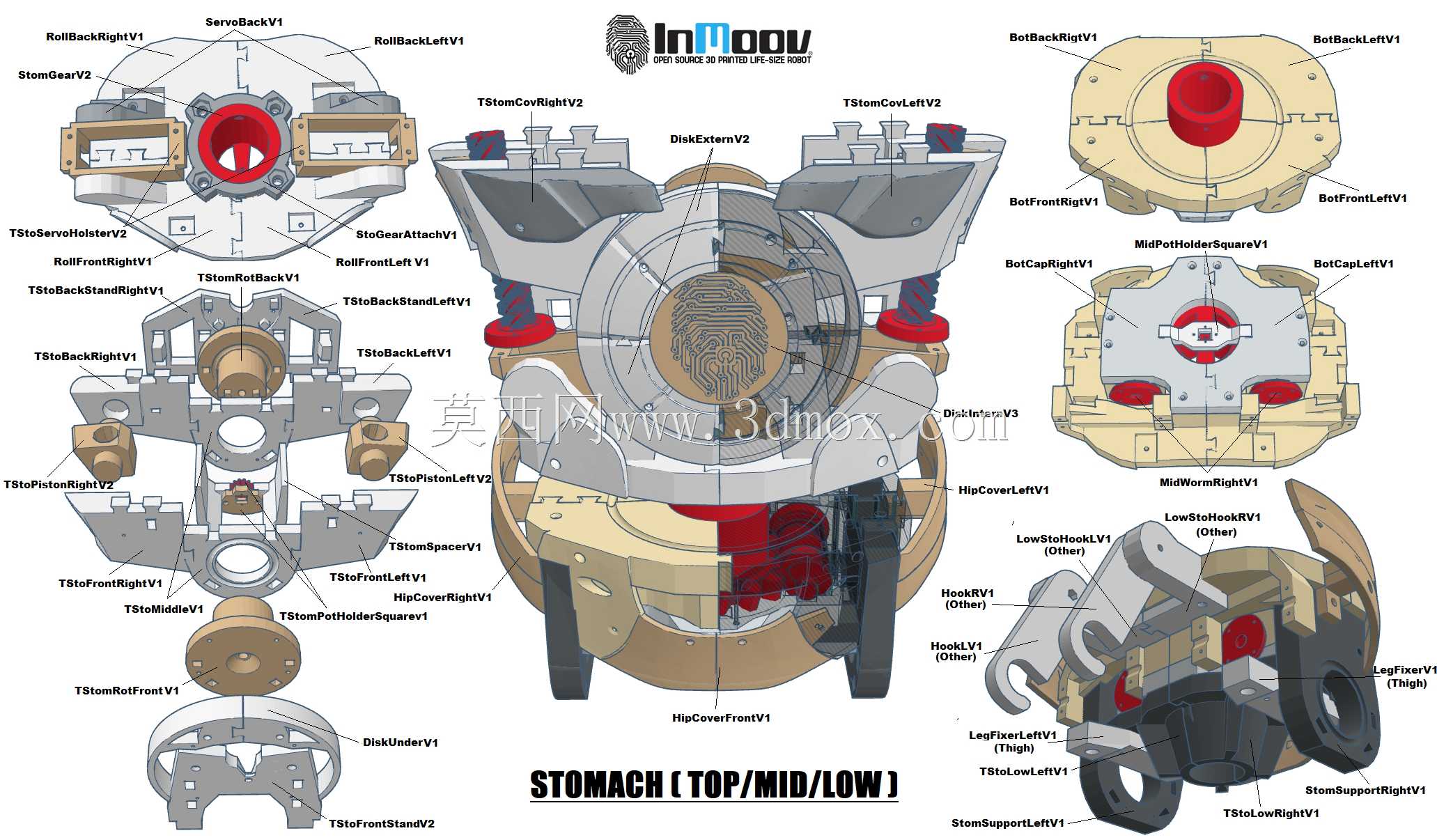

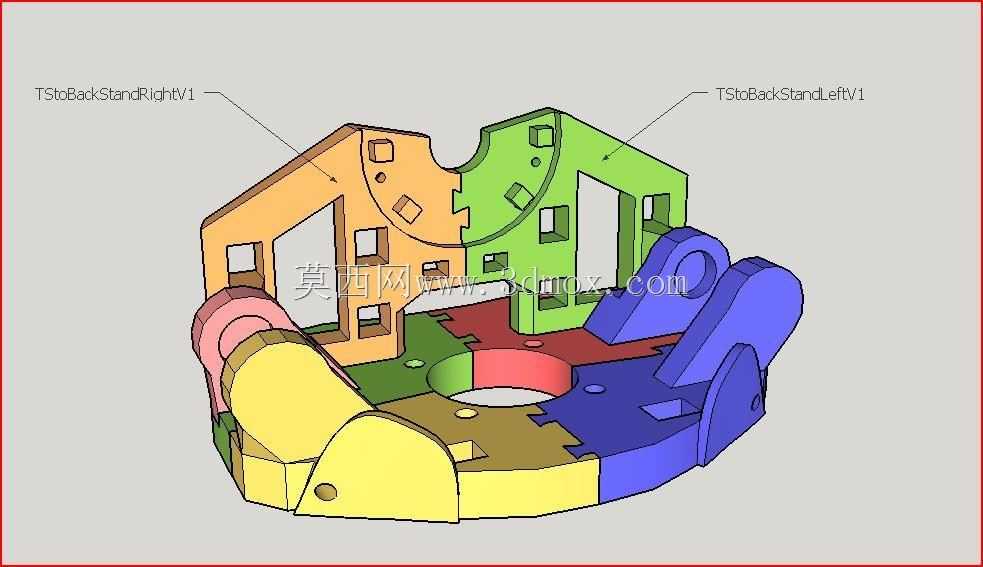

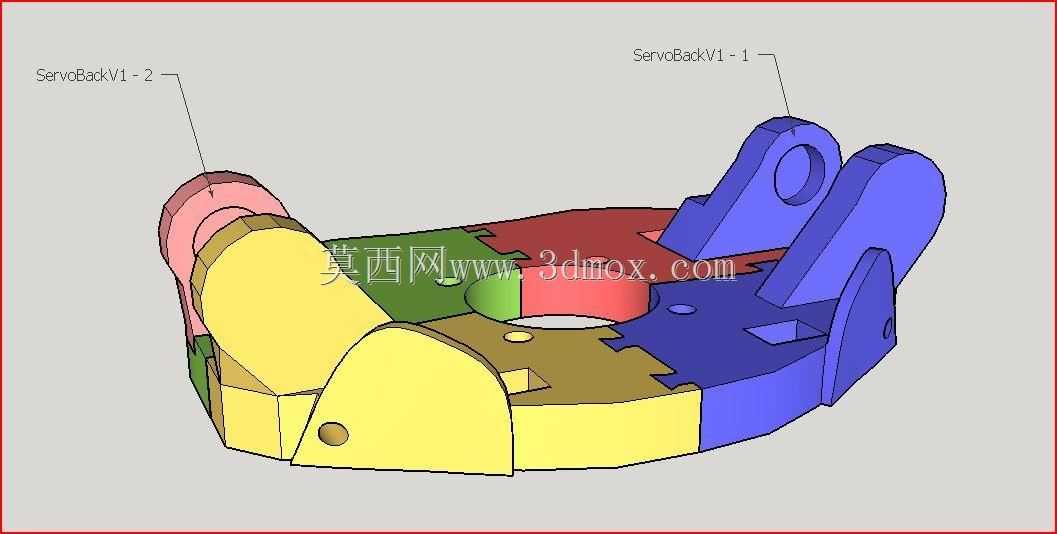

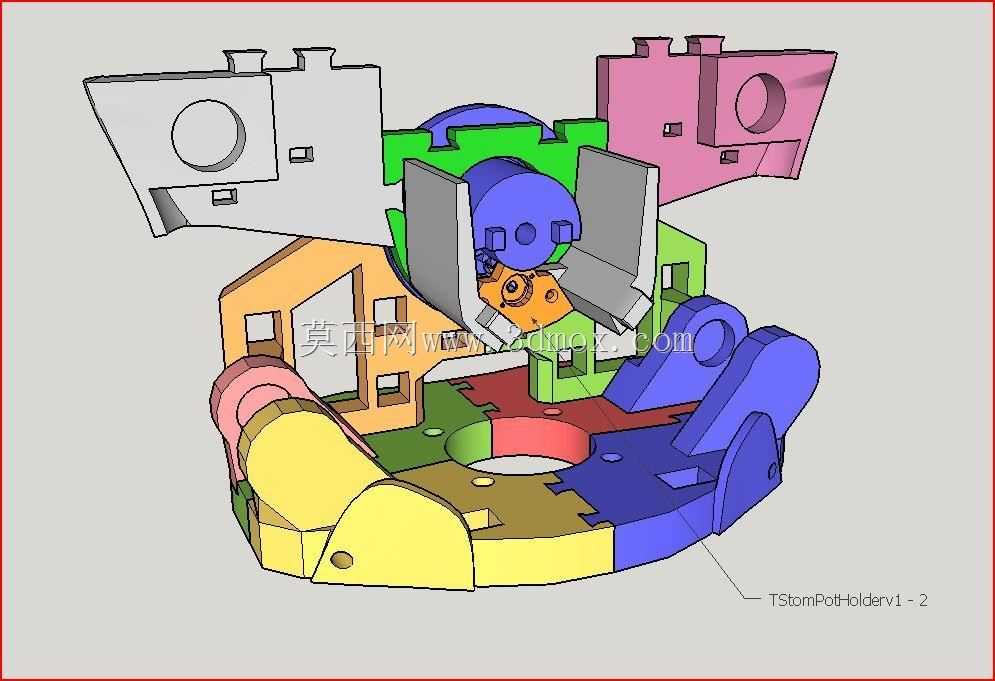

　　橙色舵机直接嵌入壳体预设的安装槽内，四周设计有加强筋围合，舵机输出端连接黑色工程塑料材质的大臂支撑框架，框架内部集成弹簧缓冲结构，当手臂受到侧向冲击时弹簧可吸收瞬时冲击力，避免舵机齿轮受刚性撞击崩齿。大臂与躯干的连接转轴处设计有同轴限位凸台，可将肩关节的俯仰、摆动角度限制在人体工学合理范围内，防止运动过程中关节过转拉扯内部线缆。腰腹段作为躯干与下肢的连接过渡区，采用多层堆叠式框架结构，每层框架均预留十字交叉加强筋，在控制整体重量的前提下提升躯干抗扭刚度，框架四周均匀分布舵机安装位，可扩展腰部扭转、前后俯仰自由度，底部连接法兰预留标准孔距，可直接匹配主流开源双足机器人的下肢髋关节安装接口，无需二次打孔改孔。

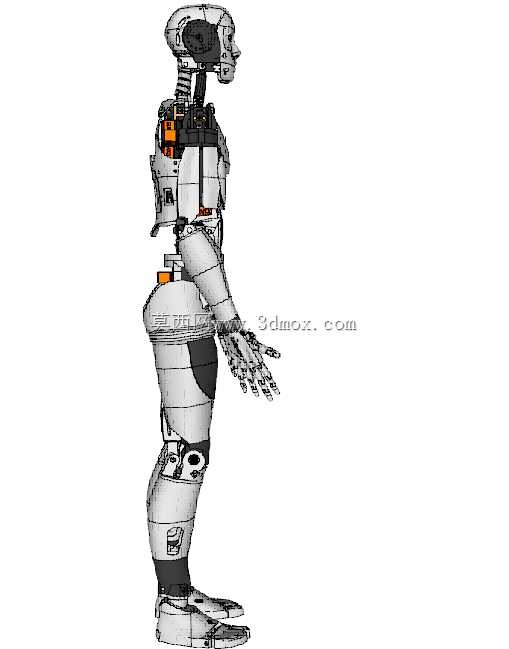

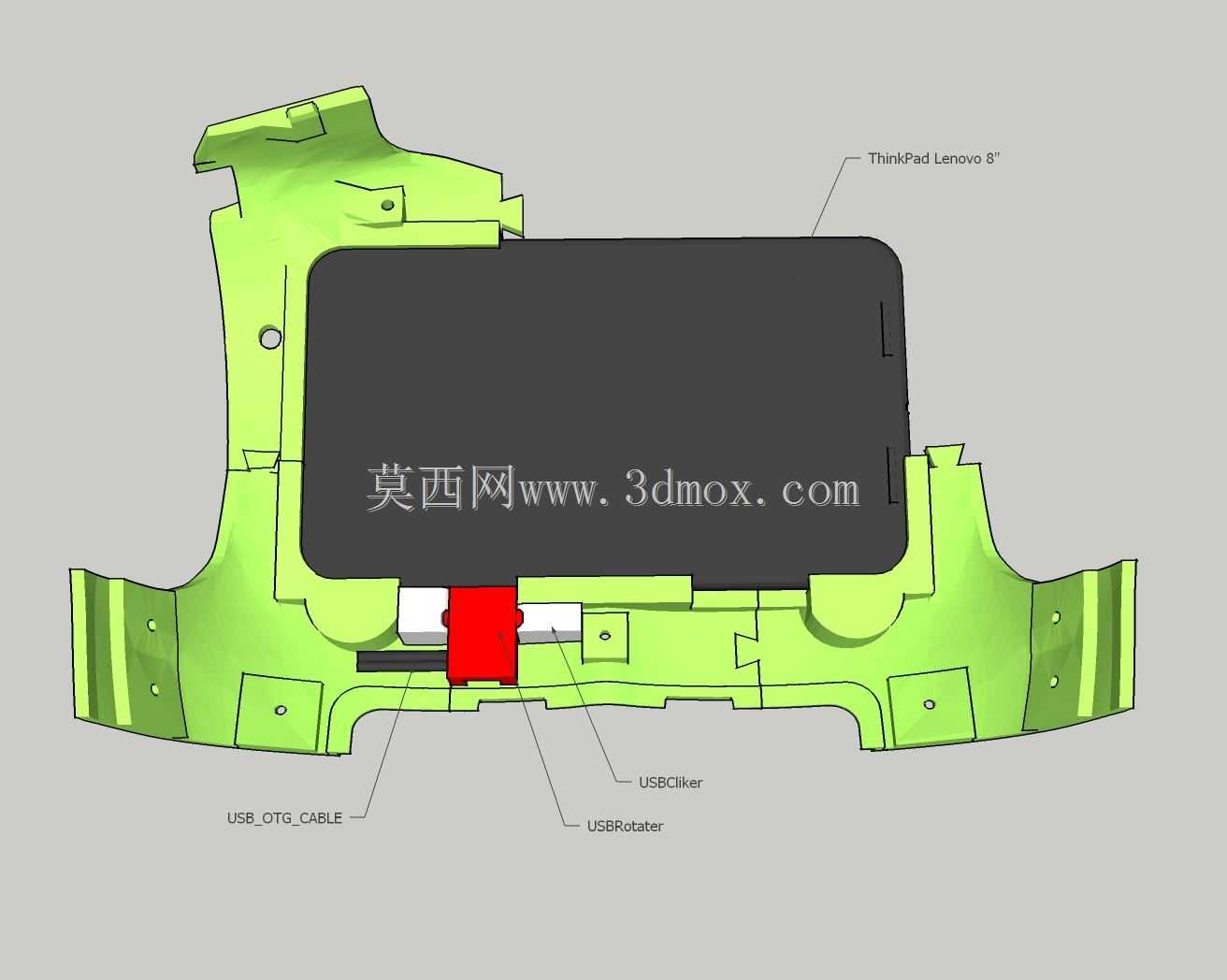

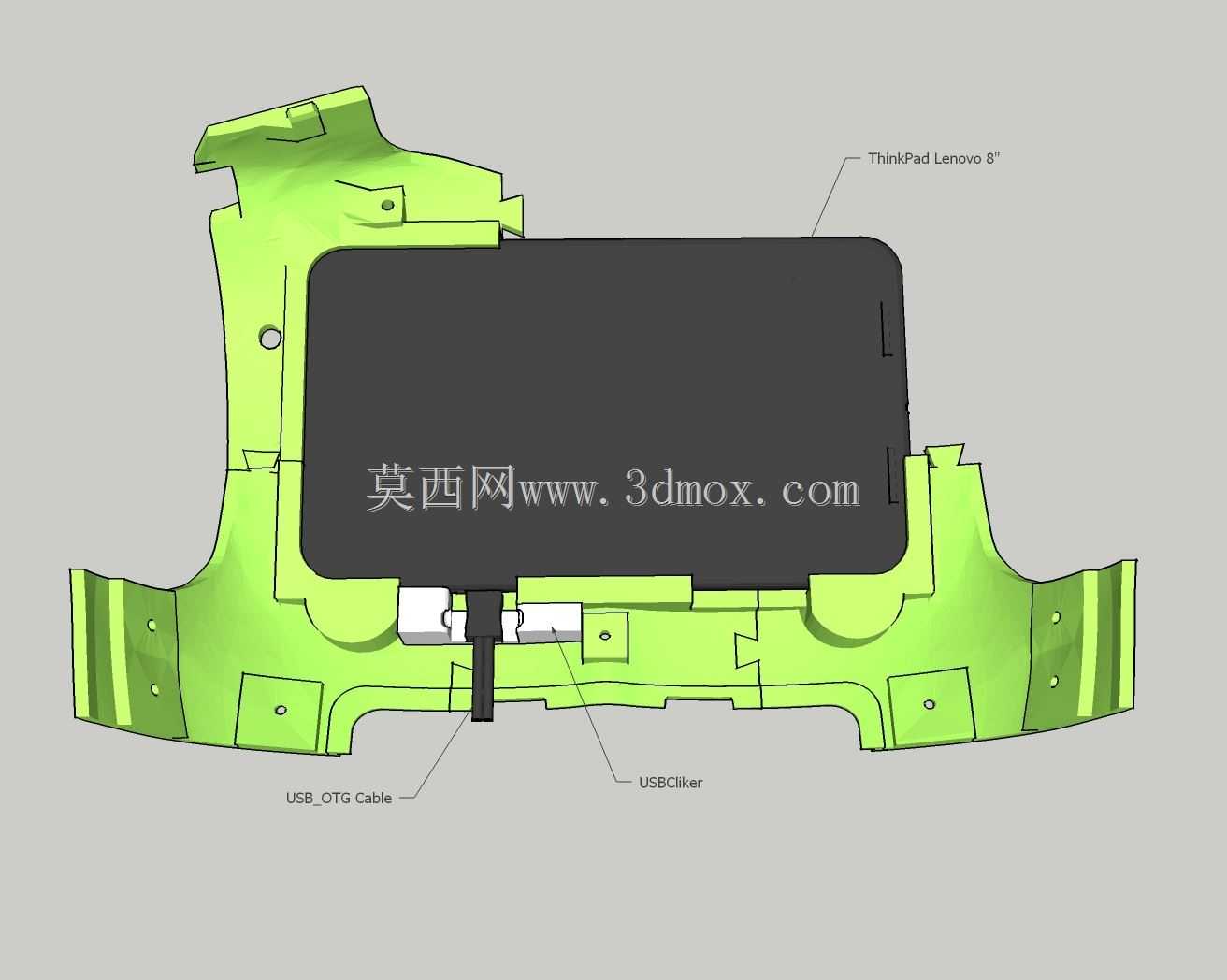

　　设计过程中所有承力部件均按FDM打印工艺做了壁厚优化，壳体壁厚控制在3-4mm区间，承力支架厚度不低于6mm，既避免打印过程中出现翘曲变形，也能保证日常搬运、动作演示时结构不会出现断裂。各运动部件的配合间隙预留0.2-0.3mm的打印公差补偿量，组装时无需额外打磨即可实现关节顺畅转动，转轴位置预留了轴承安装位，可加装标准微型滑动轴承降低转动摩擦阻力。躯干内部预留了充足的电控安装空间，胸腔空腔可容纳主控板、电池、电压转换模块等元器件，壳体表面预留散热格栅开孔，长时间运行时舵机与电控产生的热量可通过开孔自然对流散出。整个躯干的安装边界充分考虑人形机器人的比例协调性，肩部总宽度、胸腔前后厚度、躯干整体高度均参照成年人体上半身比例缩放，

　　既保证外观仿生度，也避免整体重心过高导致双足行走时失稳。各模块化部件之间均采用快拆螺丝固定，单独某个关节零件损坏时可单独打印替换，无需更换整个躯干总成，大幅降低原型迭代阶段的加工成本。结构中所有传动件的受力路径经过反复校核，舵机输出扭矩通过加强筋直接传递到壳体主承力框架，不会出现局部应力集中导致的打印件开裂问题，肩部弹簧缓冲结构的预压量可通过调整垫片厚度修改，适配不同负载等级的手臂末端执行器，无论是搭载机械夹爪完成物体抓取，还是加装视觉传感器做环境感知，整套躯干结构都能提供稳定的支撑基础。
