精密机械三轴陀飞轮计时机构

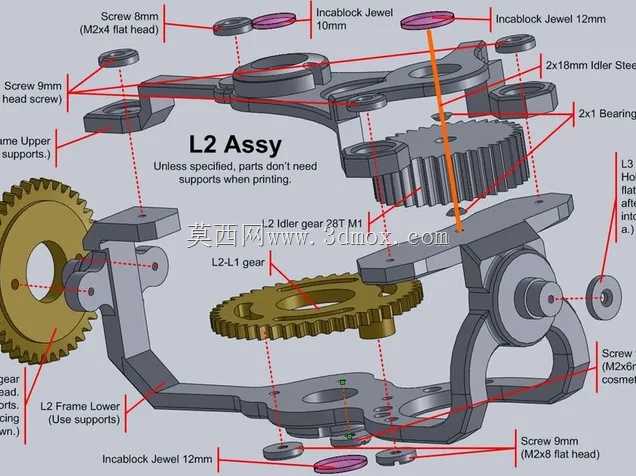

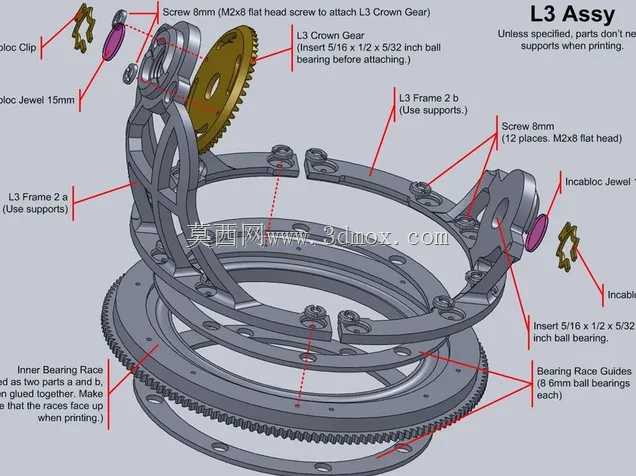

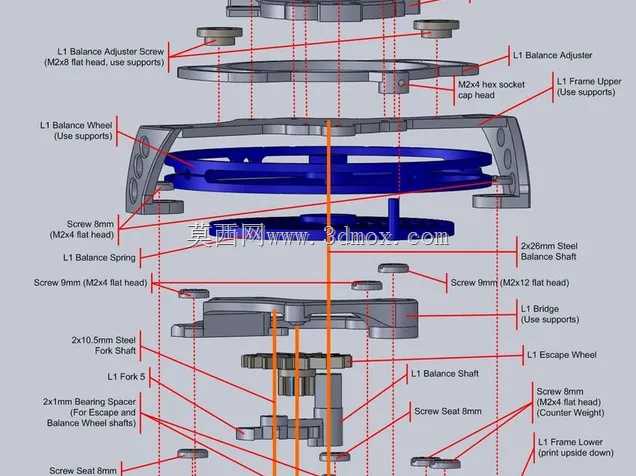

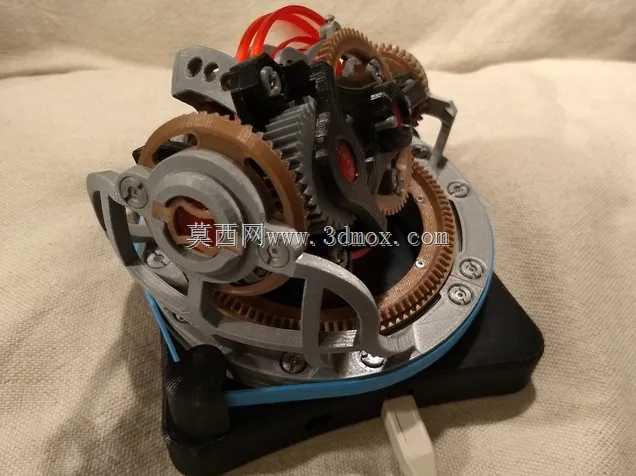

　　这套三轴陀飞轮三维结构，面向高端机械计时装置的机芯研发场景，核心作用是抵消重力对摆轮游丝调速系统造成的走时误差，把传统单轴陀飞轮的姿态补偿范围拓展到三个旋转维度，让腕表无论处于垂直、倾斜还是水平放置状态，调速组件的重心方位都能持续动态轮换，从机械原理层面降低位置偏差带来的走时漂移。整套机构拆解后可以清晰看到分层排布的上下框架、摆轮组件、擒纵轮、过桥夹板、平衡轴以及各类紧固螺丝，所有零件的装配对位关系都通过爆炸视图完整呈现，红色装配指引线对应每一处配合点位，工程人员可以直接顺着装配逻辑梳理零件的堆叠顺序与连接方式。

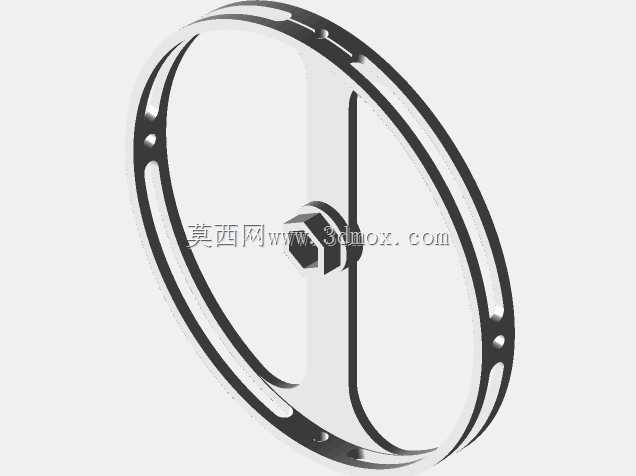

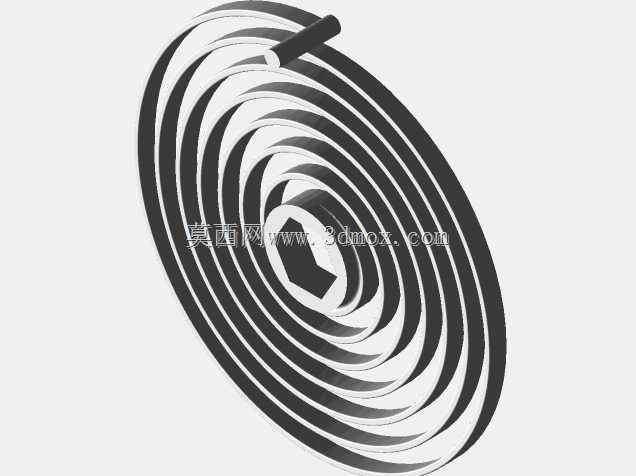

　　从设计思路来看，整套结构优先保证传动链的同轴度与动平衡，外层框架承担整体支撑，中层框架绕第二轴旋转，内层摆轮组件再完成第三维度的转动，三层旋转框架的动力通过细长钢质平衡轴逐级传递，轴系的跨度、轴径比例都经过匹配，既避免轴件过细出现运转挠曲，也不会因轴体过重增加转动惯量损耗。摆轮采用镂空轮辐结构，在保证轮缘配重均匀的前提下尽可能削减自身质量，转动时的风阻也随之降低；游丝摆轮的振动周期作为整套计时机构的频率基准，所有周边夹板、桥件都围绕摆轮的运动包络留出安全间隙，哪怕框架处于任意旋转角度，摆轮外缘也不会和相邻固定件发生擦碰。

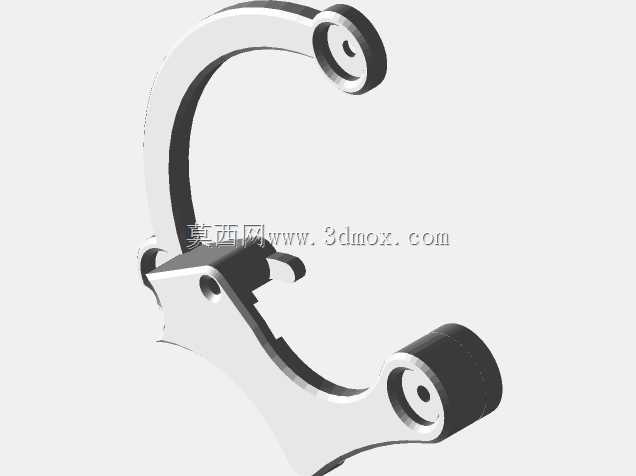

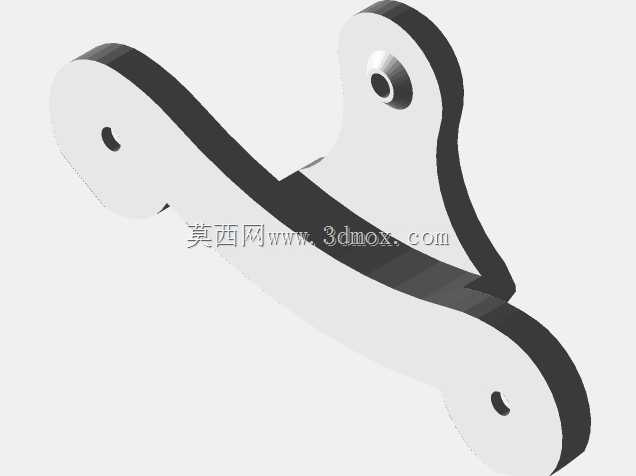

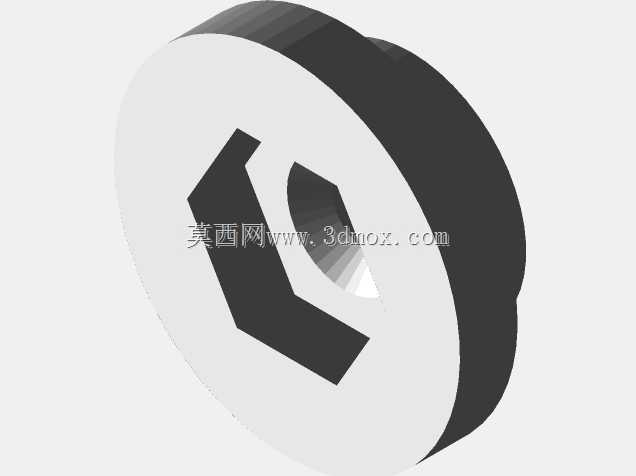

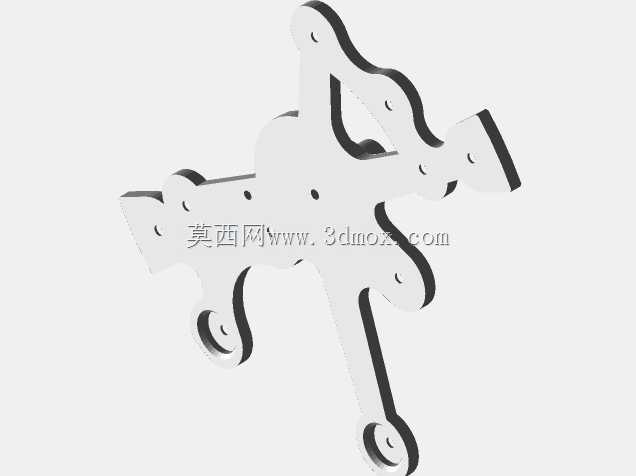

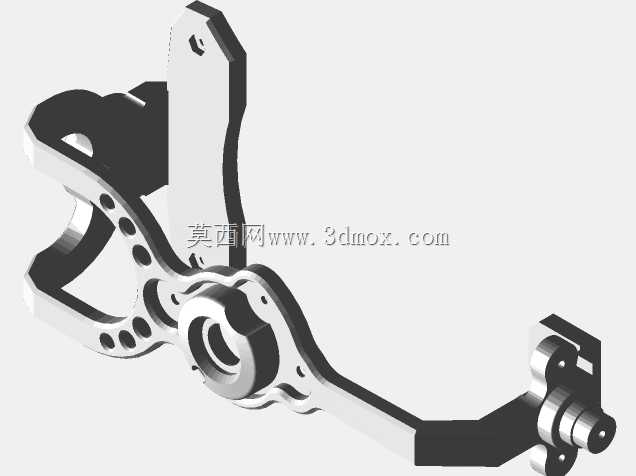

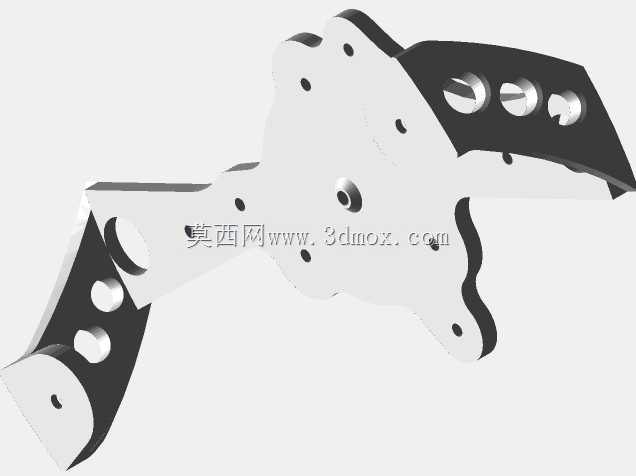

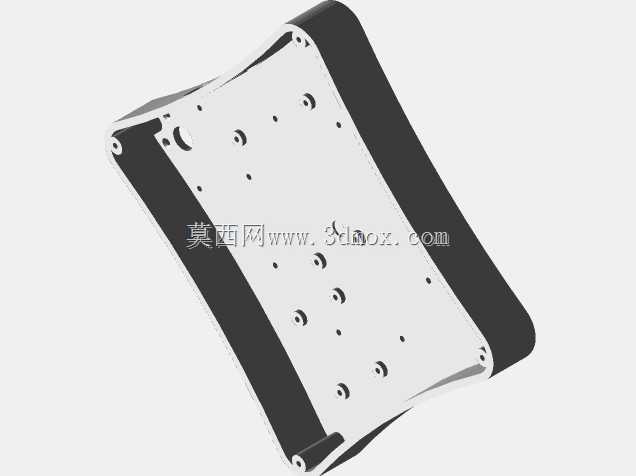

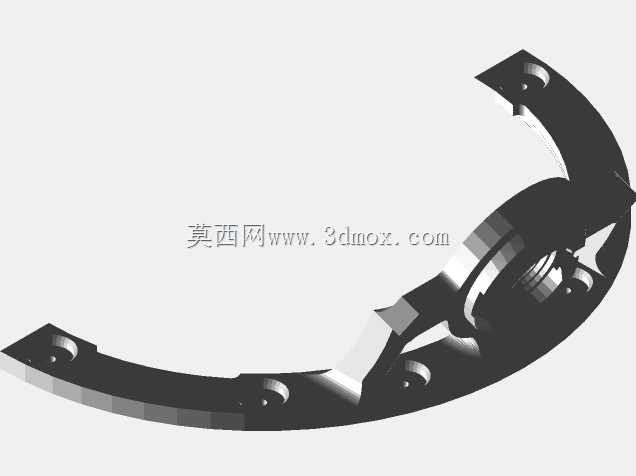

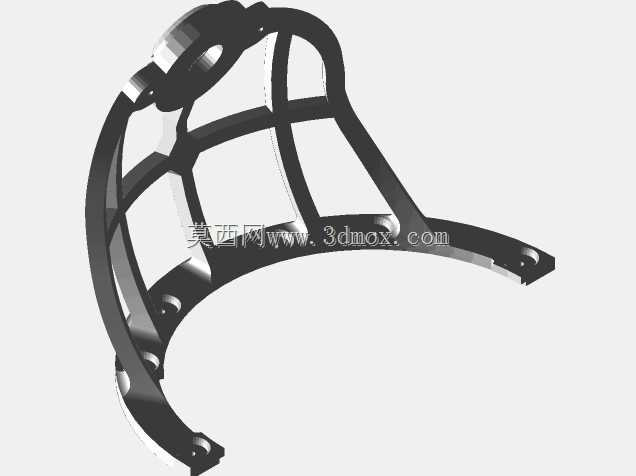

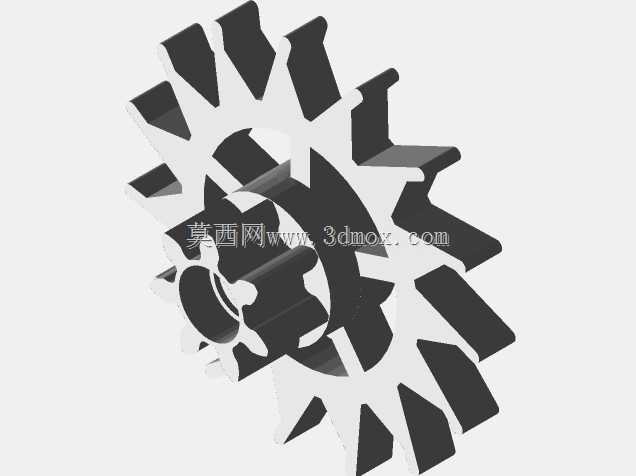

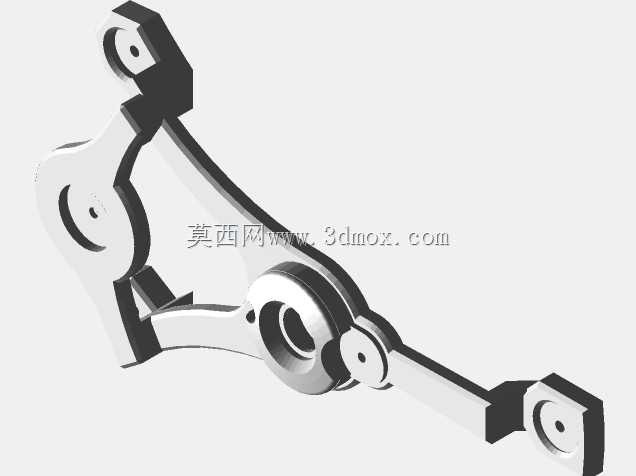

　　零件的功能划分非常明确，上下L型框架作为主体支撑骨架，边缘预留的螺丝孔位用于和主夹板对接固定，所有M2规格的紧固螺丝分别承担夹板锁附、配重固定、轴座限位的作用，其中配重螺丝专门用于调校摆轮的静平衡，在装配阶段可以通过微调螺丝的旋入深度，让旋转组件的重心尽可能落在回转轴线上，减少运转时的偏心振动。擒纵轮与擒纵叉组成的能量分配机构，负责把发条传递来的力矩按固定频率间歇释放，每一次锁止、释放的动作都和摆轮的摆动周期同步，过桥零件则为细长轴提供中间支撑，降低长轴的悬空长度，避免高速运转下出现轴件震颤。

　　安装边界方面，整套陀飞轮组件属于机芯内的嵌入式模块，外围框架的外轮廓需要和主夹板的安装型腔精准匹配，轴向堆叠尺寸从最上层调节螺丝到最下层下夹板逐层累加，设计时每一层零件的厚度都要计入总装高度，预留出夹板之间的0.1到0.2毫米安全间隙，防止零件加工出现公差累积后出现轴向顶死。径向方向上，三层旋转框架的最大回转半径决定了模块的安装开孔尺寸，摆轮外缘到框架内壁的间隙控制在均匀范围，既不能间隙过小造成运转干涉，也不会间隙过大导致整体模块尺寸冗余，挤占机芯内其他传动轮系的布置空间。

　　实际生产适配中，这类结构对零件的加工公差要求极高，轴件的同轴度、夹板孔位的位置度、摆轮的平面度都会直接影响最终走时精度，三维建模阶段把所有配合面、螺丝沉头深度、轴肩定位尺寸都完整还原，工程人员可以直接在软件里做干涉检查，模拟三层框架同时旋转的全行程运动，提前排查静态装配下看不到的动态碰撞问题。不同材质的零件也在结构里做了区分，钢质轴件负责承受传动扭矩，铜质或合金夹板负责支撑与减重，螺丝类标准件统一规格减少装配时的工具切换难度，整套结构既可以作为高端机械腕表的核心调速模块，也能用于精密机械教学、微小型旋转机构的原理验证场景，为复杂多轴旋转传动的设计提供完整的结构参考。
