方程式赛车F1概念赛车精细外观结构

　　方程式赛车作为汽车工程领域空气动力学、动力传动与轻量化结构高度集成的典型载体，其三维建模工作需要同时兼顾外观曲面的流畅性、气动布局的合理性以及各功能部件之间的装配边界。这套F1赛车模型完整还原了现代开轮式方程式赛车的核心构型，从前翼、鼻锥、单体壳车身、侧箱到尾翼、悬挂与轮胎总成，各部件之间的相对位置和连接关系均按照真实赛车的工程逻辑进行搭建，可用于汽车造型评审、空气动力学演示、赛车结构教学以及3D打印实体制作等场景。

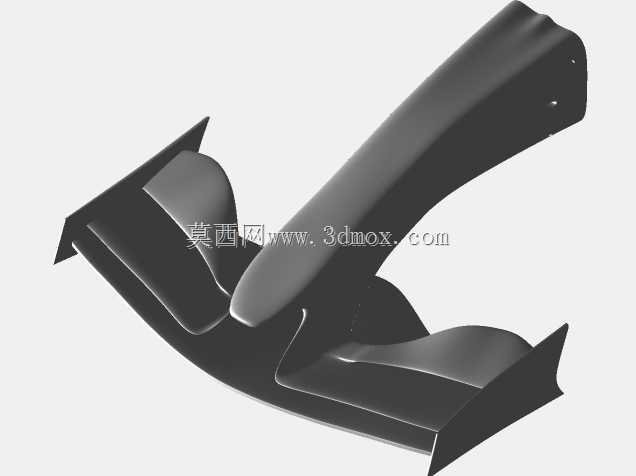

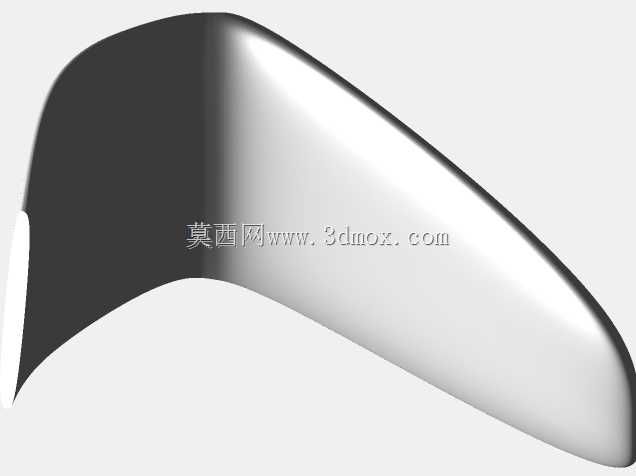

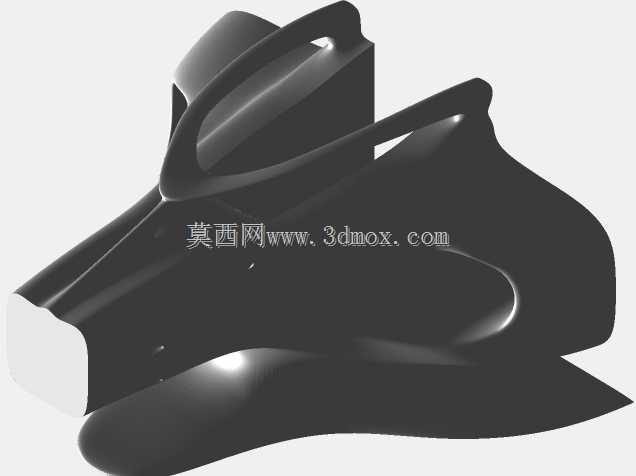

　　从整体布局来看，模型采用低趴宽体的赛车姿态，四轮完全外露于车身主体之外，这是方程式赛车区别于普通乘用车最显著的结构特征。前翼位于整车最前端，采用多层翼片组合形式，主翼板横向延伸至两侧轮胎前方，端板垂直立于翼片两端，作用是梳理车头来流，减少前轮附近的乱流，并为车头提供下压力。鼻锥从单体壳前部向前收窄延伸，尖端与前翼中央连接，截面由后向前逐渐变薄，既满足碰撞结构的吸能空间要求，也尽可能降低迎风面积。驾驶舱区域位于车身中部，座舱开口轮廓符合方程式赛车的环抱式设计，HALO座舱保护系统的环形支撑结构在座舱上方清晰呈现，能够在翻车或异物撞击时为车手提供生存空间。

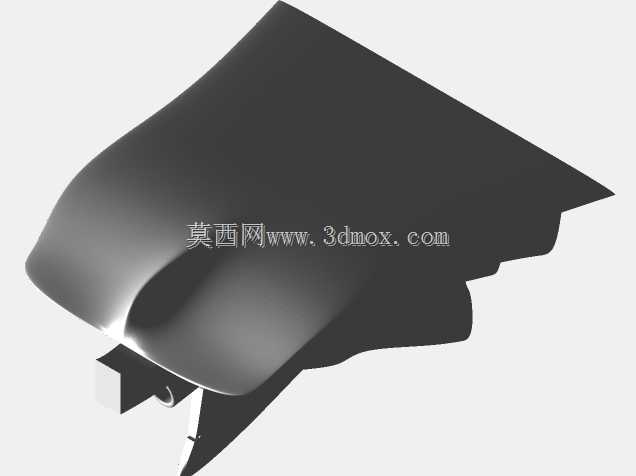

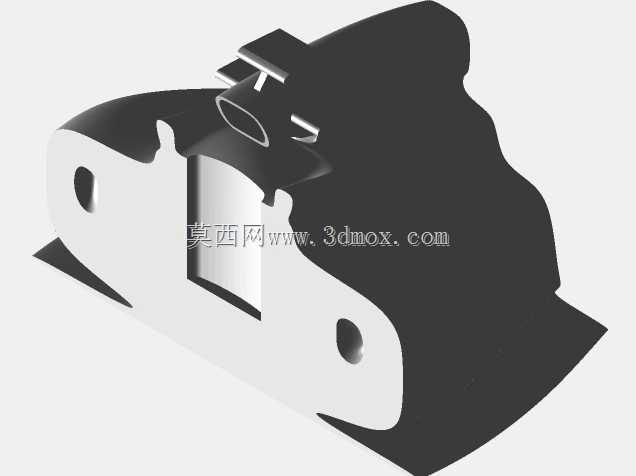

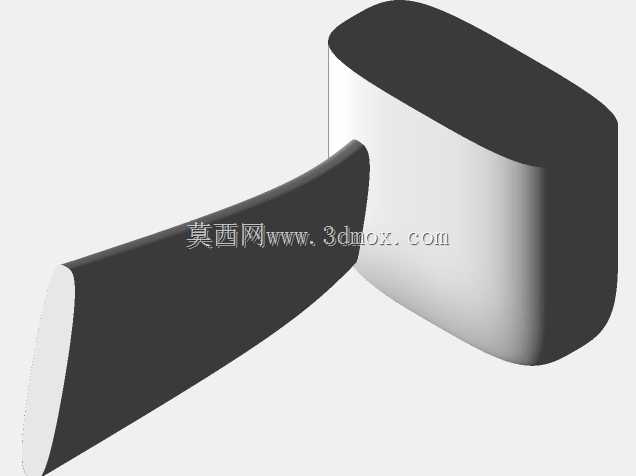

　　车身侧箱位于座舱两侧后方，是整车散热系统的核心布置区域。模型中侧箱上部进气口朝向车头方向开口，引导迎面气流进入内部散热器，侧箱下沿则配合底板形成文丘里通道，利用气流加速产生低压区，为整车提供地面效应下压力。侧箱表面曲面从进气口向后逐渐收窄，与发动机盖平滑过渡，既保证散热气流的通过路径，也对车身侧面乱流进行引导。车身中部的单体壳采用碳纤维复合材料赛车常见的夹心结构思路，模型中通过连续封闭的曲面表现出其高强度、低重量的结构特点，座舱后方的进气口位于车手头部上方，为发动机提供进气通道，同时两侧的小尺寸翼片用于优化流向尾翼的气流品质。

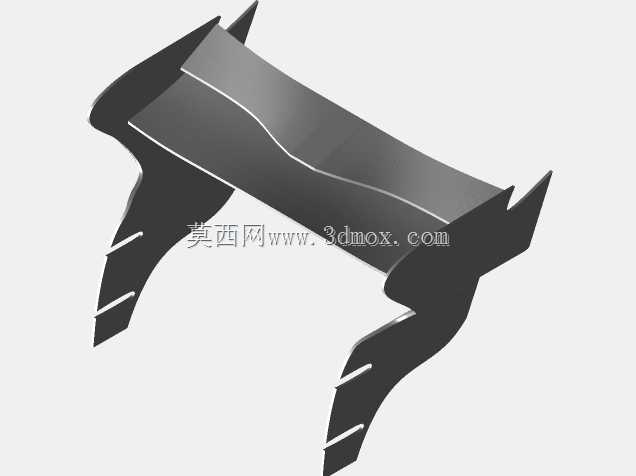

　　尾部结构方面，尾翼通过两根中央支撑柱固定在变速箱上方，主翼与副翼采用多层水平翼片搭配两侧端板的构型，可在高速行驶时提供强大的后部下压力，保证后轮抓地力。尾翼下方的扩散器从车尾底板向后向上扩张，将车底快速流动的气流减速导出，与尾翼、底板共同构成完整的空气动力学套件。后轮内侧的刹车通风道、悬挂摇臂以及传动半轴均有独立结构表现，前后悬挂均采用方程式赛车常用的双叉臂独立悬挂形式，叉臂、推杆、摇臂等杆件按照真实受力方向布置，连接点分别位于轮毂内侧和车身单体壳上，清晰展示了赛车悬挂的几何关系。

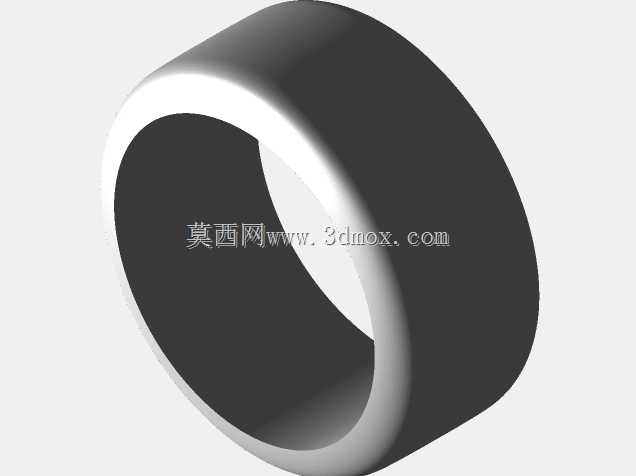

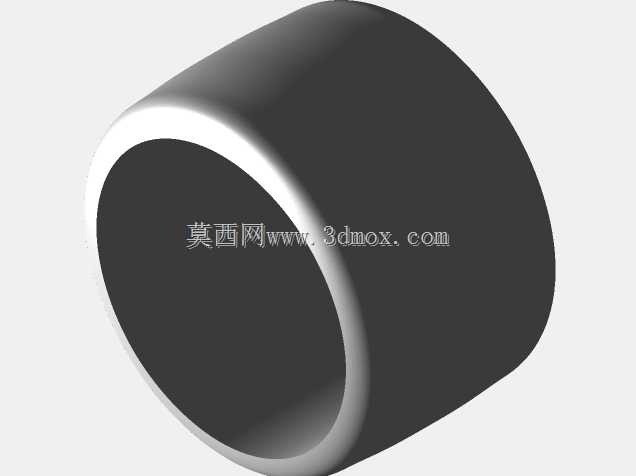

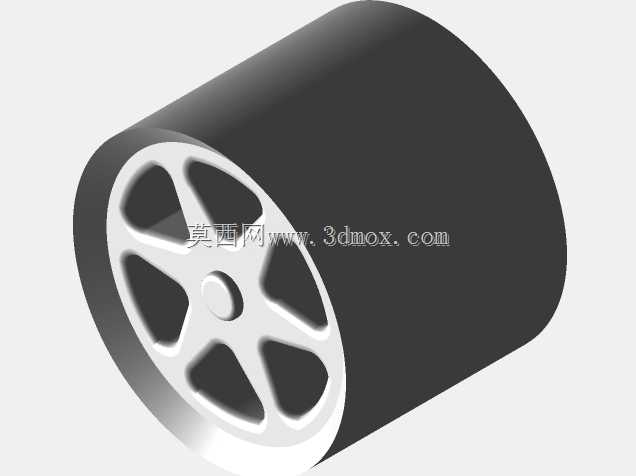

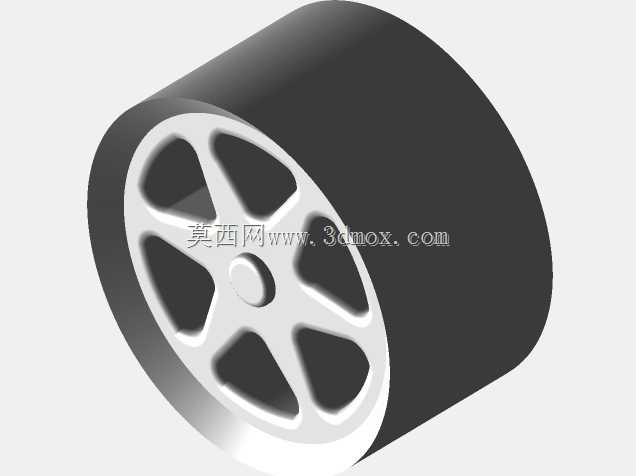

　　轮胎与轮辋部分，模型还原了F1赛车专用的干地光头胎造型，胎面无排水花纹，胎壁低矮且胎肩圆润，配合大尺寸宽胎设计，能够在干燥赛道提供最大接地面积。轮辋采用多辐条轻量化结构，辐条之间的空隙用于刹车系统散热，轮毂中央的锁紧机构结构也有所体现。前后轮距、轴距以及车身离地间隙均按照方程式赛车的比例关系设置，前轮距略窄于后轮距，重心集中在车身中部偏后位置，符合赛车前后轴荷分配的工程需求。

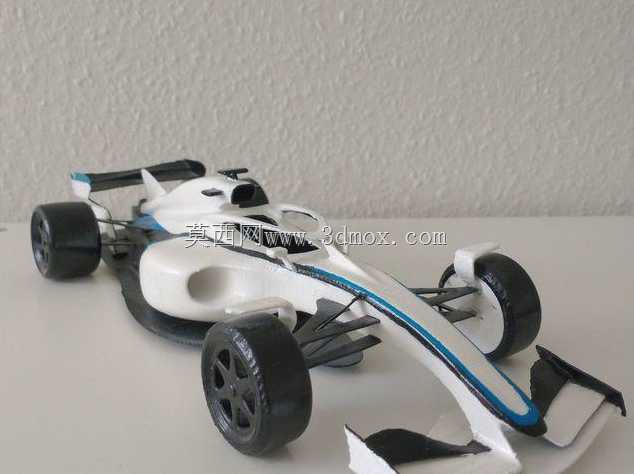

　　在建模思路上，整车以曲面建模为核心，车身外覆盖件均采用连续G2连续曲面构建，保证反光效果和气动外形的流畅度；前翼、尾翼、悬挂杆件等规则结构则采用实体特征建模，便于后续进行装配干涉检查和结构修改。各部件之间保留了真实的装配间隙，例如轮胎与轮拱、悬挂杆件与车身、翼片与端板之间的连接边界都经过核对，不存在结构穿插问题。对于3D打印应用场景，模型可按部件拆分输出，轮胎、车身、翼片、悬挂等分别打印后再进行拼装，既降低打印支撑难度，也能更好还原细节；用于结构教学时，可通过剖切或隐藏外覆盖件的方式展示内部单体壳、动力舱和悬挂的布置逻辑。

　　在实际工程应用中，这类赛车模型既可作为汽车专业空气动力学课程的演示载体，帮助理解下压力产生、气流组织和地面效应的基本原理，也可用于工业设计领域的交通工具造型评审，验证曲面光影效果和整体比例。模型的外形边界严格遵循开轮式赛车的尺寸特征，车身宽度主要由两侧轮胎和尾翼宽度决定，长度方向从前翼前缘到尾翼后缘形成完整的气动长度，各突出部件的安装位置均考虑了行驶中的气流干涉，避免出现气动冗余结构。整套模型在细节表现与工程合理性之间取得平衡，既具备展示级的外观完成度，也保留了赛车结构设计的核心工程特征。
