户外通讯支撑用格构式三角桅杆结构

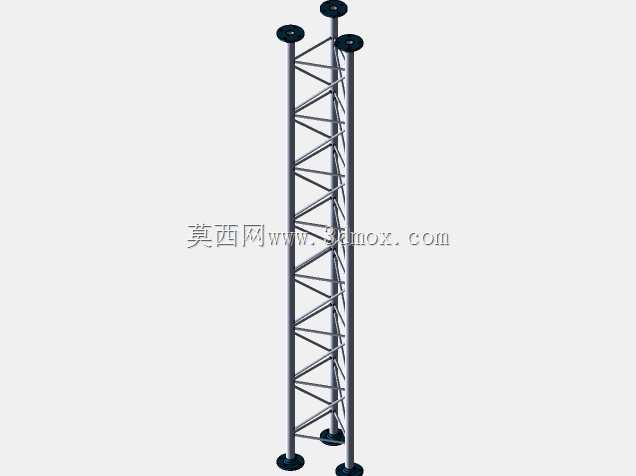

　　这套格构式桅杆采用三立柱三角桁架构型，是面向户外临时通讯、活动直播、应急布控、野外勘探场景设计的轻型支撑承载结构，整体以三根平行布置的主承重圆管作为纵向受力骨架，沿桅杆高度方向等距布置横向连接撑杆与交叉斜向腹杆，所有杆件节点均采用满焊固定，形成稳定的空间格构受力体系，相比同截面尺寸的实心单管桅杆，整体自重降低六成以上，同时抗扭、抗侧向风载的性能大幅提升，三角构型本身具备天然的几何稳定性，无需额外附加侧向支撑即可在平整硬化地面完成直立架设，拆装转运时可分段拆解，单段杆件长度控制在人工可搬运的范围内，无需大型吊装设备即可完成现场布设。

　　从实际工程使用的角度来看，这类桅杆最常部署在大型户外活动现场的临时通讯中继点位、灾区应急通讯保障站点、郊野影视拍摄的灯光天线架设位、农田林区的临时气象监测点位，顶部预留的三个安装法兰盘可同时搭载多组定向天线、全向信号发射器、补光灯具、监测摄像头、气象传感终端，不同设备可分层固定在桅杆不同高度的横担位置，避免信号互相遮挡。桅杆底部设置带定位孔的圆形承重底座，底座可通过膨胀螺栓与混凝土地面锚固，也可搭配配重压块、临时地锚在泥土地面完成固定，底座与主立柱之间设置加强筋板，可承受顶部设备偏载带来的倾覆力矩，常规6米级架设高度下，可抵御内陆地区常见的六级阵风荷载，顶部挂载设备总重量控制在额定承载范围内时，杆身整体挠度变形量满足通讯设备对准精度要求，不会因杆体晃动导致信号传输偏移。

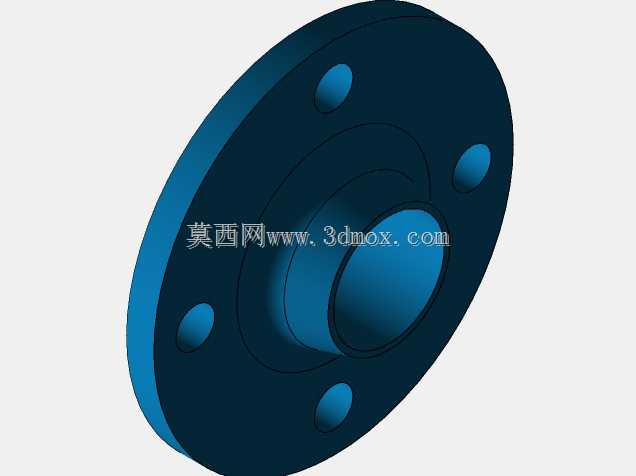

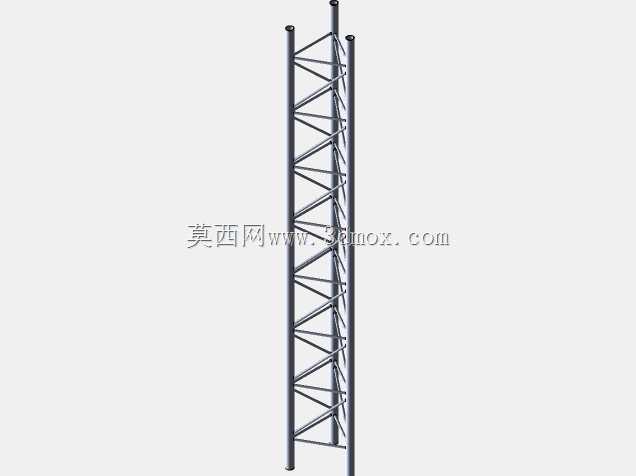

　　结构建模过程中，所有杆件均采用参数化草图驱动，先绘制桅杆整体高度方向的装配基准骨架，定位三根主立柱的空间相对位置，三角截面的外接圆直径根据目标承载能力选定，截面尺寸过小会导致腹杆布置空间不足、整体刚性偏弱，截面过大会额外增加无用自重、提升转运难度。沿高度方向阵列生成横向连接环，每一层横撑位置都对应一组交叉斜腹杆，斜杆采用两端相贯线切割处理，与主立柱外壁完全贴合焊接，避免节点处出现应力集中，建模时特意校验了所有杆件的干涉情况，斜腹杆交叉位置预留合理间隙，防止现场拼装时出现杆件对位冲突。顶部的三个安装法兰盘单独加工，法兰端面与主立柱轴线保持垂直，法兰上的螺栓孔按通用通讯设备安装孔位排布，兼容市面主流天线、灯具的安装接口，底部底座板加厚处理，避免锚固时局部压应力过大导致板件变形。

　　现场架设时可根据实际需求选择单段直立或者多段对接加高，段与段之间采用插接定位加螺栓锁紧的结构，对接位置设置定位止口，保证多段拼装后整体直线度偏差控制在允许范围内，不需要现场反复调校垂直度。桁架的镂空结构一方面大幅降低风阻，强风穿过格构间隙时不会产生过大的风荷载推力，另一方面操作人员攀爬布设线路时，腹杆可直接作为脚踏点位，配合安全挂点即可完成顶部设备的安装调试，外置的信号线缆、供电线路可沿主立柱外侧用扎带固定，顺着桁架空隙向下排布，不会出现线缆悬空晃动的问题。整套结构没有复杂的异形传动部件，所有零件均为常规圆管、钢板切割焊接而成，加工门槛低，维护时仅需要定期检查节点焊缝是否出现开裂、底座锚固螺栓是否松动，长期户外使用可在杆件表面做镀锌或者喷塑防腐处理，抵御雨雪锈蚀，适配不同地域的野外部署需求。
