手持式长嘴气动吹尘清洁喷枪

　　车间里压缩空气管路几乎铺到每个工位，真正把气源转化成可操作清洁动作的，往往就是这种挂在气管末端的手持吹尘枪。它的结构并不复杂，但在机加工去屑、装配工位清灰、电子车间除尘、汽修吹水以及各类工装夹具维护中使用频率极高，属于气动辅助工具里最贴近操作手感的一类。

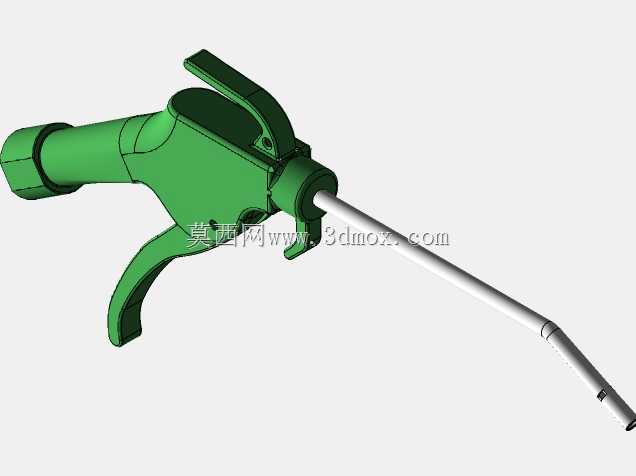

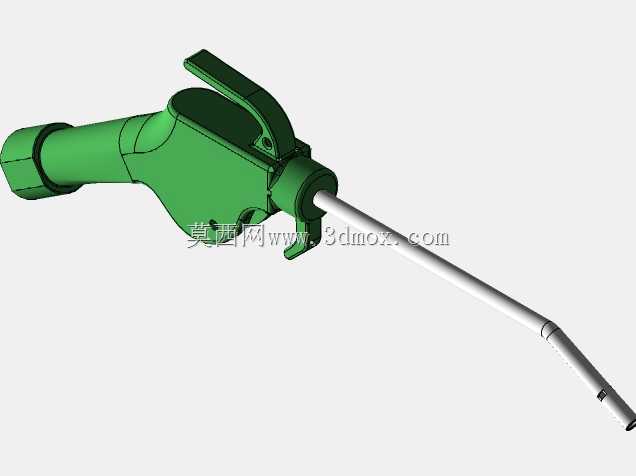

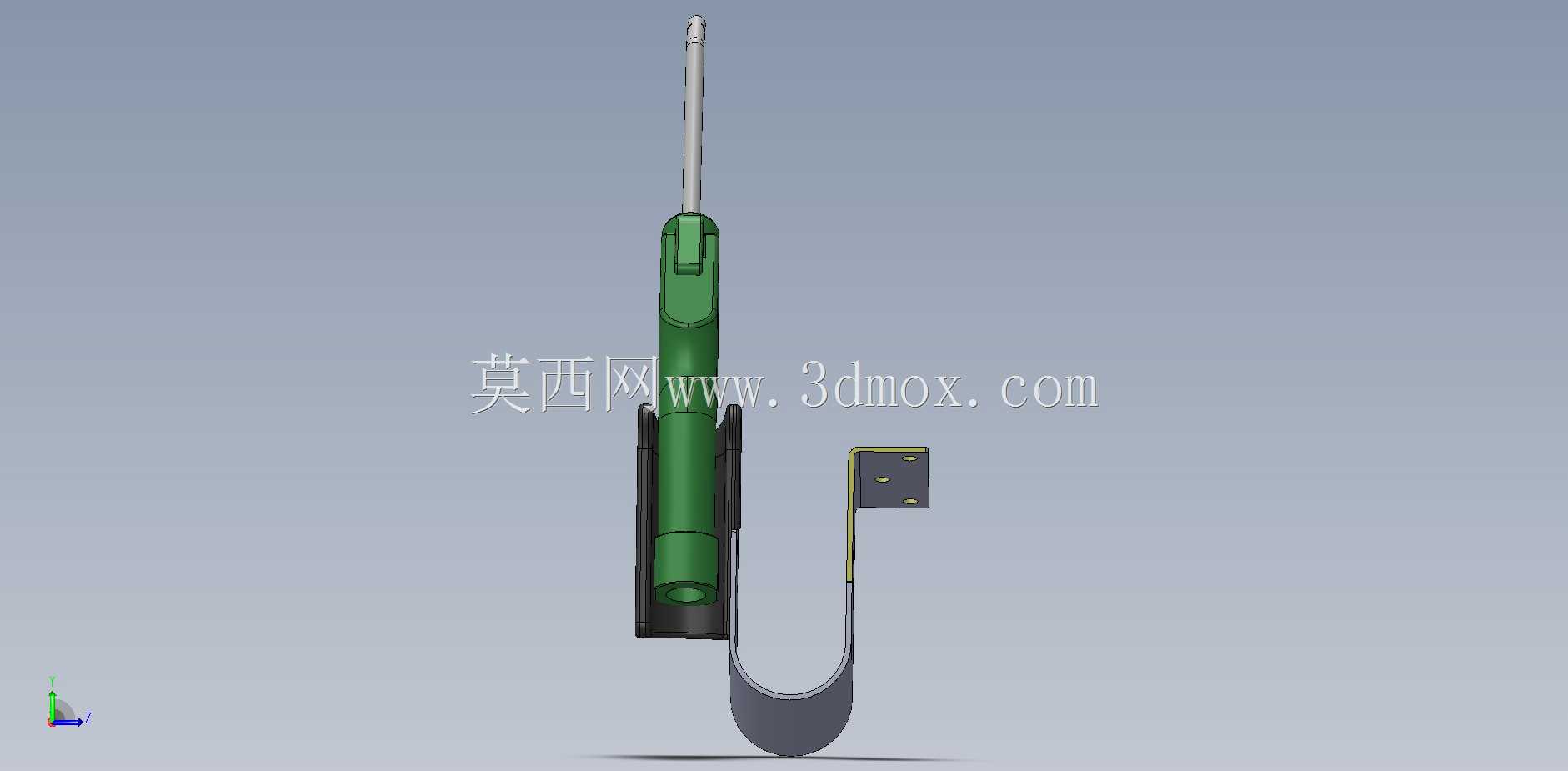

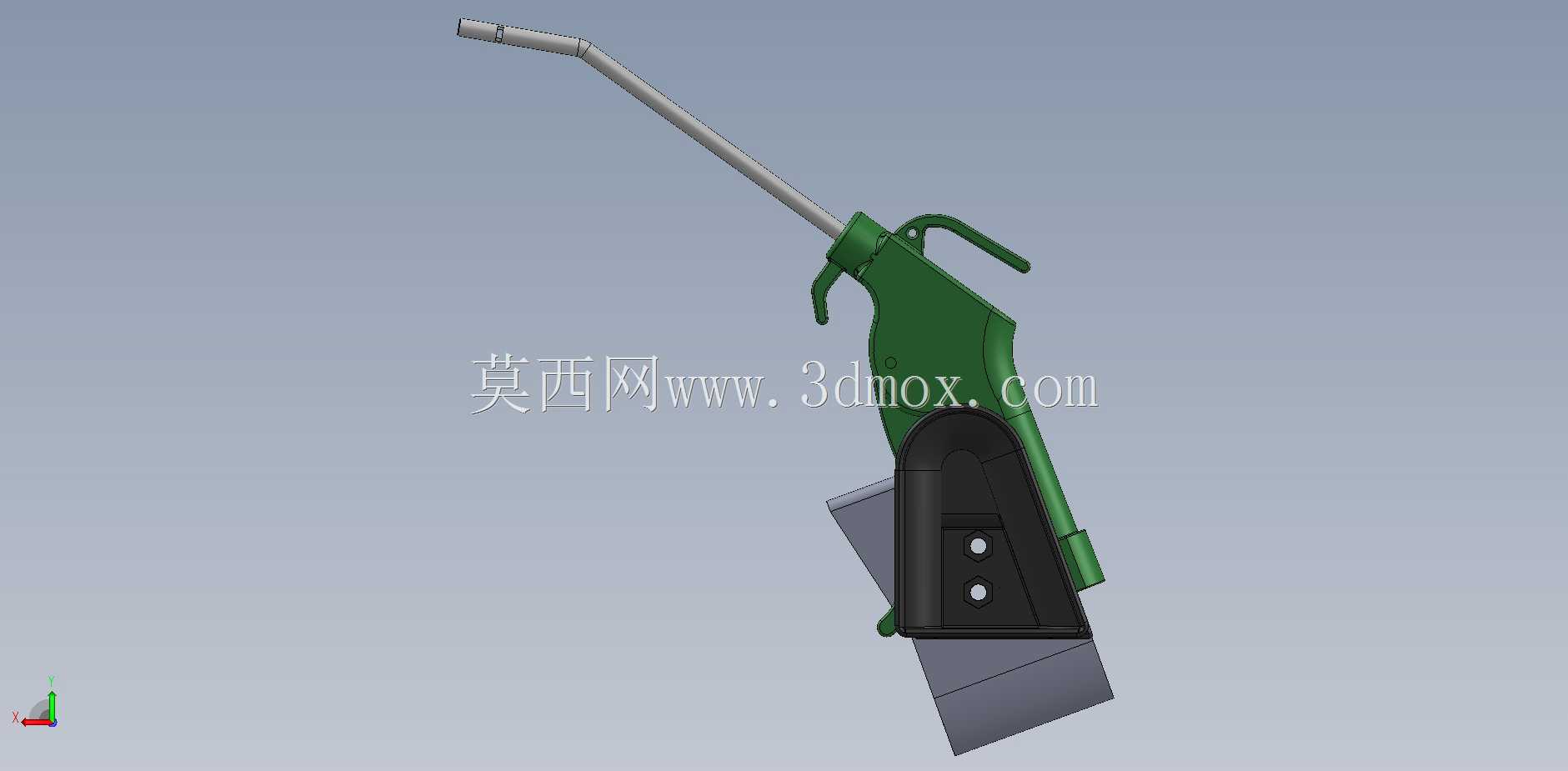

　　从整机形态看，该模型采用手枪式握持布局，握把区域承担主要受力，扳机位于手指自然弯曲的位置，操作者单手握持即可完成对准与启闭。枪体上部连接细长喷管，喷管向前延伸并带有弯折角度，使气流出口能够越过遮挡区域，伸入深腔、沟槽、螺纹孔或设备夹缝。相比直短嘴气枪，长嘴结构在清理箱体内部、导轨缝隙、散热器翅片和装配死角时更有优势，不需要把整只手塞进狭窄空间，也能减少气流反冲造成的粉尘回溅。

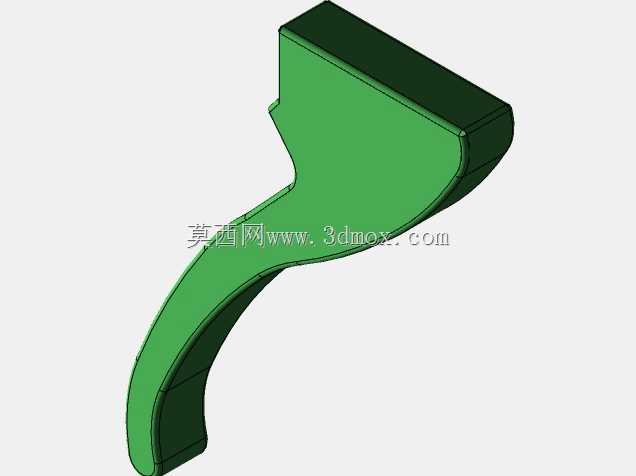

　　功能逻辑上，这类工具依赖外接压缩空气工作。气流从握把底部或尾部接口进入阀体，扣动扳机后开启气路，高压空气经细长喷嘴加速喷出，形成集中射流；松开扳机则切断气流。模型中扳机与枪体之间的相对位置、喷管与手柄的夹角、底部接口区域都围绕这一动作关系展开。实际选型时，喷管长度、喷嘴孔径、扳机行程和阀体内径会共同影响吹扫力度：长管适合远距离定向清理，小孔喷嘴射流集中、噪声和耗气量相对可控，大流量阀则适合快速吹除大面积切屑或积水。

　　设计思路上，枪身主体需要兼顾轻量化与耐压。握把外形并非单纯曲面造型，而是按照手掌贴合、手指避让和管路布置共同确定：前部留出扳机摆动空间，后部形成支撑掌部的弧面，内部则容纳气路通道与阀件安装位置。喷管与枪体连接处需要保持同轴和密封，细长管段在受侧向触碰时不能明显晃动，因此根部通常设置加强或锁紧结构。模型中喷管端部的小孔是气流最终出口，其轴线方向决定了吹扫指向；弯折段则让枪口能够贴近普通直枪难以到达的位置。

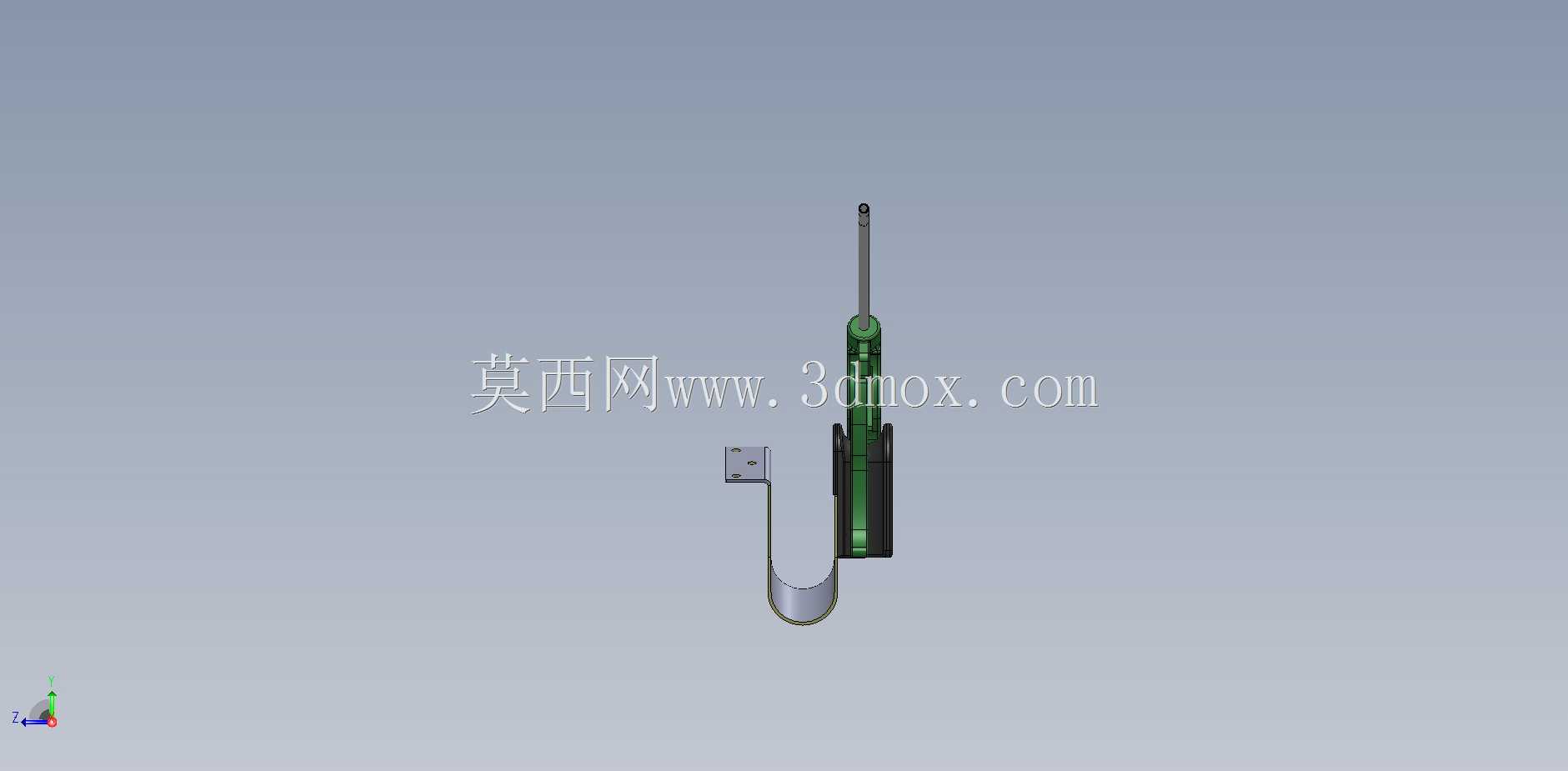

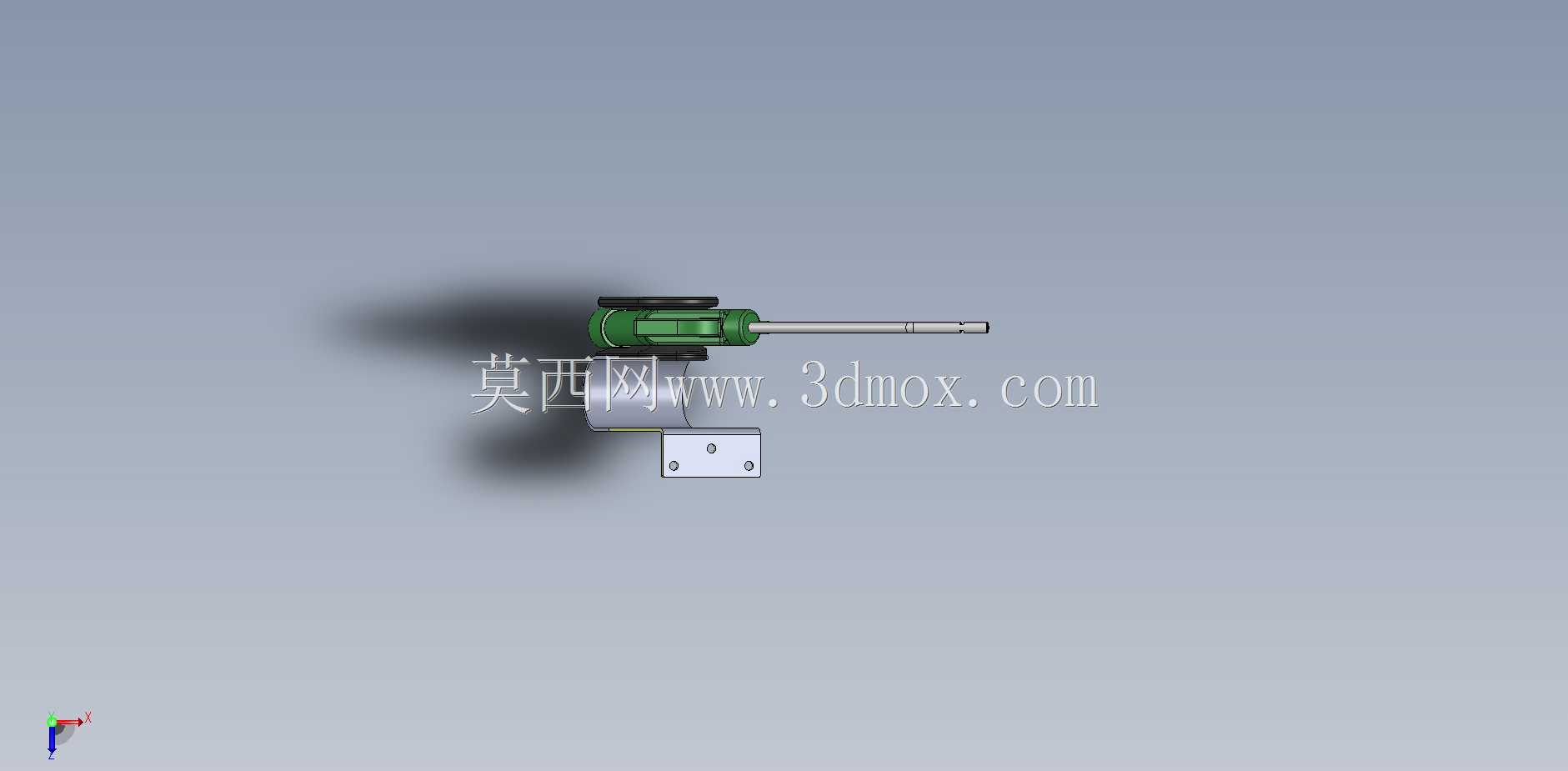

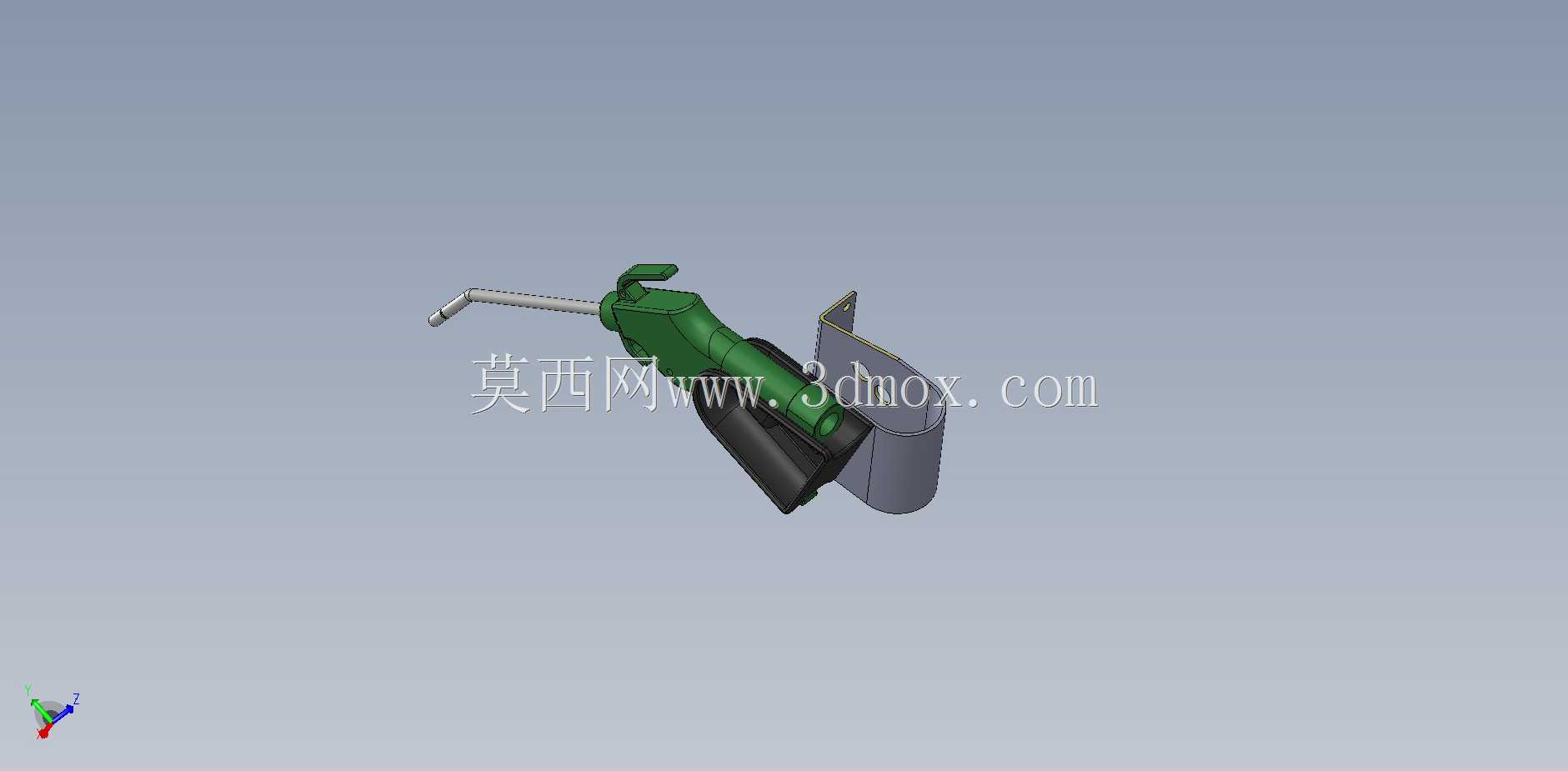

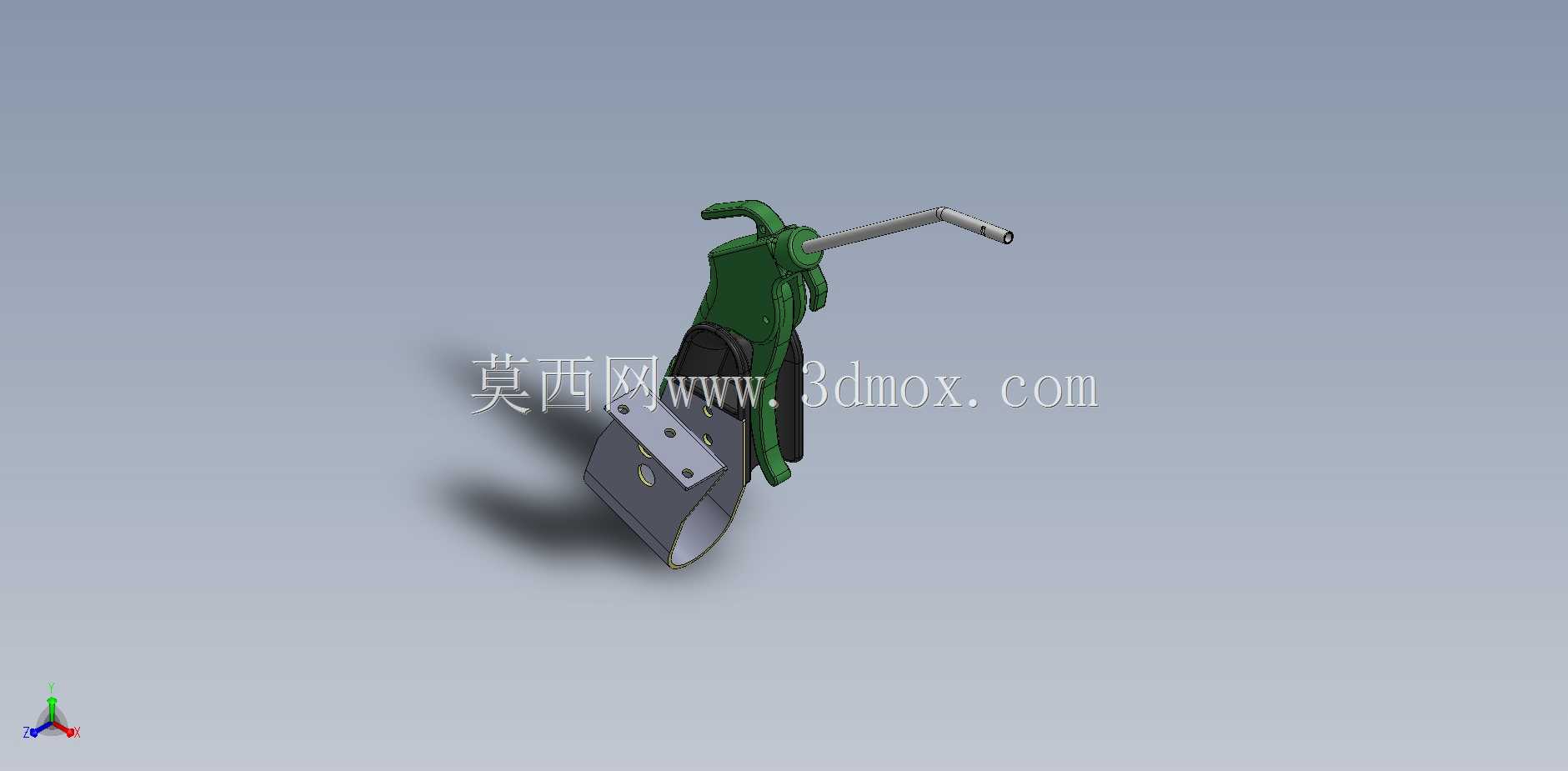

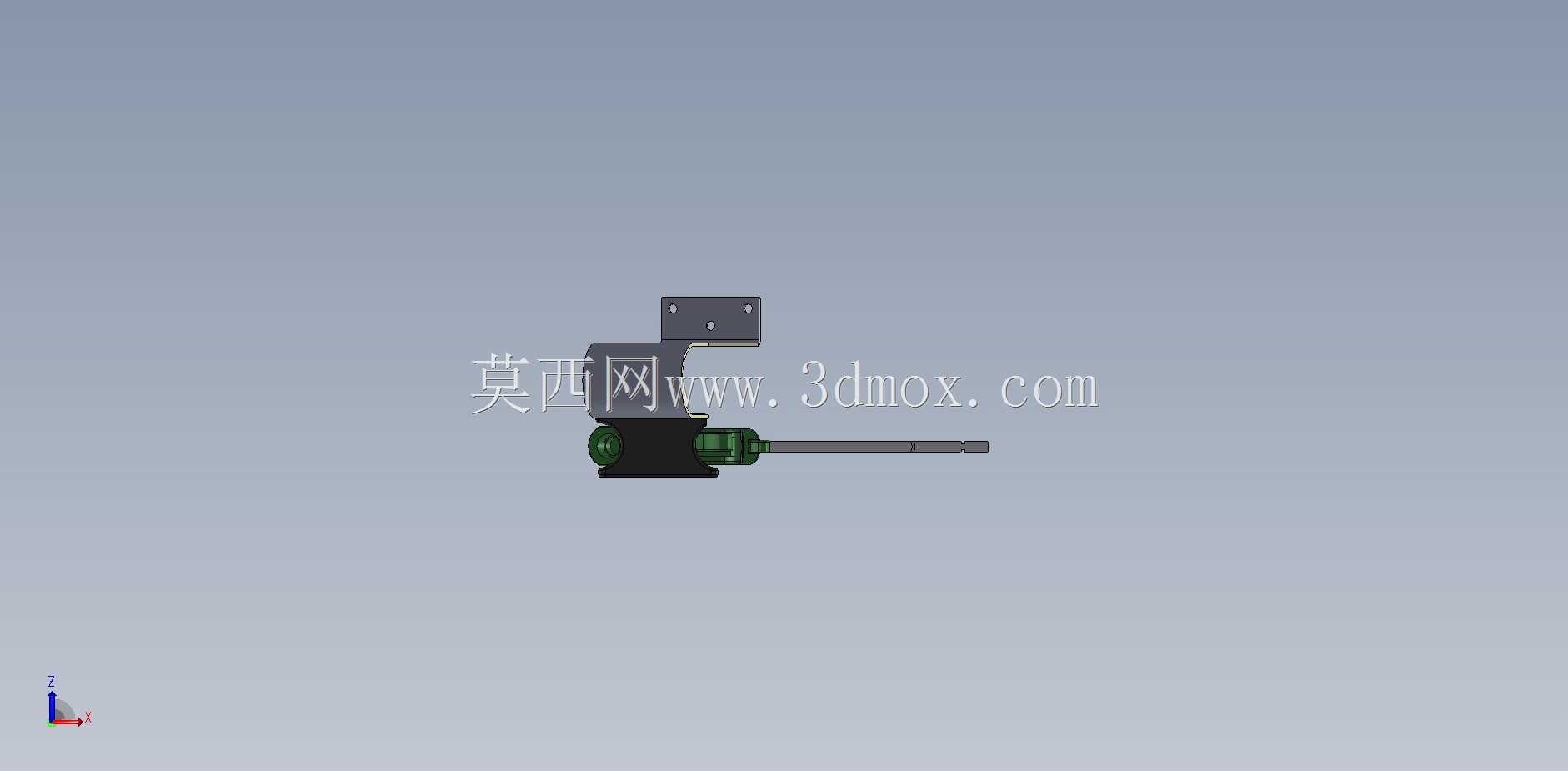

　　安装边界主要集中在气源连接和操作空间两方面。手持端通常通过快插接头、气管或旋转接头接入压缩空气系统，接口位置不宜干涉握持，也不能在拖曳气管时形成额外扭力。若用于固定工位，可在枪身附近设置挂架或平衡器挂钩，使工具闲置时保持垂挂，喷管避免直接撞击工作台。布置工位时，还要考虑气管长度、接头回转半径以及喷管前方的安全距离；长喷管虽然提升可达性，但在密集设备之间转动时，需要预留枪管扫过的空间，避免触碰精密零件或正在加工的工件。

　　从应用场景看，它在金属加工后清理盲孔残屑、装配前清除壳体灰尘、喷涂前吹除表面颗粒、维修后吹干水分等环节都很常见。针对电子类产品装配，吹扫力需要温和且指向稳定，防止细小元件被吹移位；针对机床和焊接工位，则更关注大流量和长嘴可达性。结构建模时，枪体外壳、扳机、喷管、阀芯、密封件和接嘴应分层表达，尤其是扳机转动关系、喷管装配方向、接口螺纹或快插边界，都直接影响后续工程图拆解和实物装配判断。

　　外形上，该工具没有复杂的传动机构，但人机姿态和气流路径是核心。握把倾角决定手腕是否自然，喷管弯折角决定视线与枪口是否容易对齐，扳机位置决定连续操作时的疲劳程度。对于三维结构设计而言，不能只把它当作单一外观件处理，而要把内部气路、外部握持、喷嘴指向和现场连接方式统一起来，使模型既能表达产品形态，也能反映真实使用时的装配与操作约束。
