BT40锥柄ER16弹簧夹头数控刀柄

　　在立式加工中心、数控铣床以及镗铣类机床的主轴端，刀柄承担着把刀具精准夹持并传递主轴扭矩、转速与定位精度的核心作用。这款BT40-ER16M-70结构围绕BT锥柄接口与ER弹簧夹头夹持体系展开，适用于常规铣削、钻孔、铰孔、攻丝前装夹以及轻量镗削等工序，是车间里更换频率很高的一类基础工装。

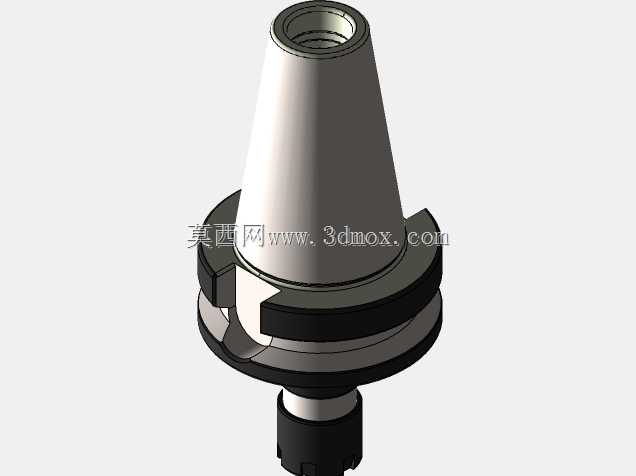

　　从实际装配边界看，BT40锥柄采用7:24锥度，装入主轴后依靠锥面定心实现径向定位，端面则在拉钉拉紧后与主轴端面形成可靠贴合。模型中锥柄上段保留了中心内孔通道，对应拉钉旋入位置；拉钉并不直接夹持刀具，而是被主轴内部拉爪牵引，使整个刀柄被稳定拉入主轴锥孔。选型时必须注意拉钉规格要与机床主轴标准匹配，若拉钉角度、螺纹或长度不符，即使锥柄外形一致，也会造成拉紧不到位、锥面接触异常甚至加工中松动。

　　锥柄下方的V形槽是BT刀柄的典型结构特征，它与主轴端部的定向键、换刀机构动作相配合，在自动换刀过程中为机械手提供抓取和周向定位位置。槽口周边的台阶、圆角和壁厚不能随意简化，因为机械手抓刀、刀库翻转以及主轴插拔动作都会经过这一区域。若三维结构中忽略槽宽、槽深或相邻法兰厚度，后续在刀库干涉检查、换刀路径仿真中就容易得出错误结论。

　　夹持端采用ER16弹簧夹头方案。ER夹头依靠锁紧螺母旋压，使开槽夹套沿锥面收缩，从而抱紧刀具圆柱柄。该结构的优势在于夹持范围具有一定弹性，同一支ER16夹头可覆盖相近直径段的铣刀、钻头和铰刀，换刀时只需更换对应孔径夹套或直接装夹合适柄径刀具。相较侧固式刀柄，ER夹头的同轴度和减振表现更适合中小直径刀具；相较热缩刀柄，它又不需要加热设备，拆装成本低，适合多品种、小批量加工现场。

　　70这一长度规格体现的是刀柄从主轴端面附近到刀具装夹端的悬伸控制思路。悬伸越短，刀具系统刚性通常越好，切削时颤振倾向越低；但工件若存在较高夹具、深腔侧壁或局部遮挡，过短刀柄会导致主轴外轮廓与工件、压板发生干涉。因此该规格偏向通用紧凑工况：既能满足常见平面、轮廓和孔加工，又尽量减少无效悬伸。建模时应把锥柄大端直径、法兰外径、螺母外径、下部杆径以及总长度作为关键检查尺寸，尤其要核对螺母最大外圆是否会在接近工件侧壁时发生碰撞。

　　从结构细节看，锁紧螺母与刀柄本体之间通过细牙螺纹连接，螺纹旋合方向、螺母台阶以及夹头容纳腔需要同轴。ER夹头装入后，其锥面与刀柄内锥面贴合，螺母压紧时受力沿锥面分解为轴向拉入和径向收缩。若内锥面加工偏心，或螺母端面跳动控制不佳，刀具回转中心会偏离主轴轴线，直接表现为孔扩大、侧壁刀纹不均、刀具寿命下降。三维设计中虽然不必完整表达所有微观公差，但装配关系应体现夹头、螺母、刀具、拉钉之间的同轴约束，便于后续做干涉检查和动平衡初步判断。

　　应用场景上，这类刀柄常见于BT40主轴的中小型立式加工中心。加工铝件、钢件、铸铁件时，可搭配整体硬质合金立铣刀进行槽铣、方肩铣和轮廓铣；也可夹持钻头完成孔位加工，夹持铰刀提高孔径一致性。对于高速轻切削，还需关注刀柄、螺母、夹头和刀具组合后的动平衡等级；BT40接口本身适合较高转速，但外露螺母、夹头偏摆以及刀具悬伸都会影响平衡效果。

　　建模思路上，锥柄部分应以回转体为主，保证7:24锥面连续；法兰和V形槽区域通过旋转切除与周向特征完成；下部ER螺母段需体现六角或圆螺母外形、滚花/防滑面以及压盖轮廓。内部不宜做成实心，应保留拉钉螺纹孔、夹头锥腔和刀具插入孔，这样在装配仿真时才能真实反映刀具插入深度。刀具插入深度过浅会降低夹持可靠性，过深则可能顶到内部结构或影响夹头收缩。

　　现场使用中，装配前需擦拭主轴锥孔和刀柄锥面，避免铁屑、油泥造成点接触；装刀时刀具柄部应插入夹头足够长度，螺母锁紧需使用对应扳手，避免过度压紧导致夹头开裂或螺纹损伤。加工铝合金时可选择较短刃长刀具配合该短悬伸刀柄，以提高进给稳定性；加工钢件重载槽腔时，则要结合刀具直径、切削参数和夹持长度评估扭矩承载。

　　整体而言，该模型的价值不只在于外观还原，更在于把机床主轴接口、自动换刀抓取、ER夹头锁紧、刀具悬伸和碰撞边界这些工程要素集中表达出来。结构设计人员可据此核对刀库与主轴装夹空间，工艺人员可判断刀具可达性，数控编程人员也能在仿真环境中提前发现螺母、法兰与夹具之间的干涉风险。
