内燃机用多拐式金属陶瓷曲轴结构模型

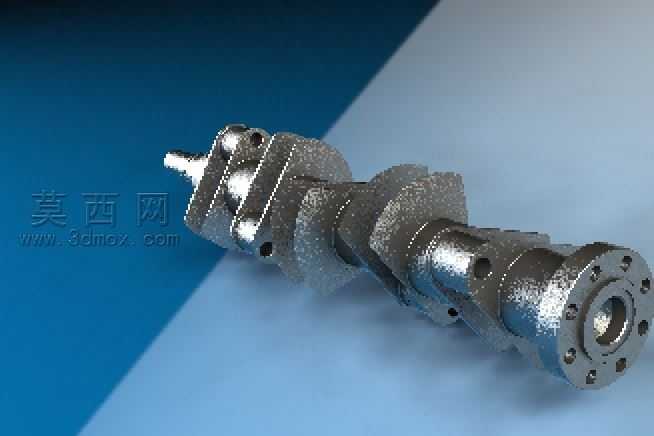

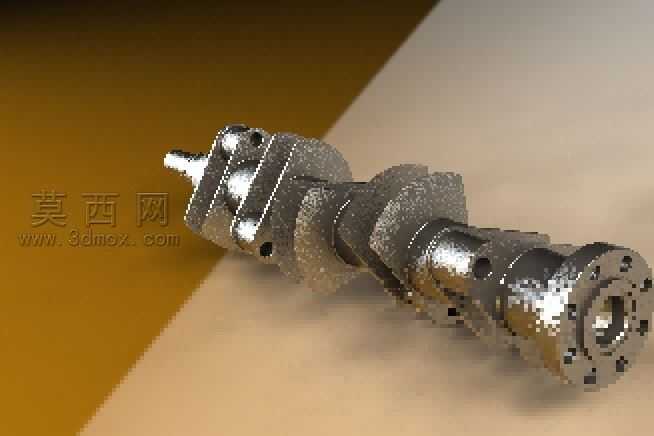

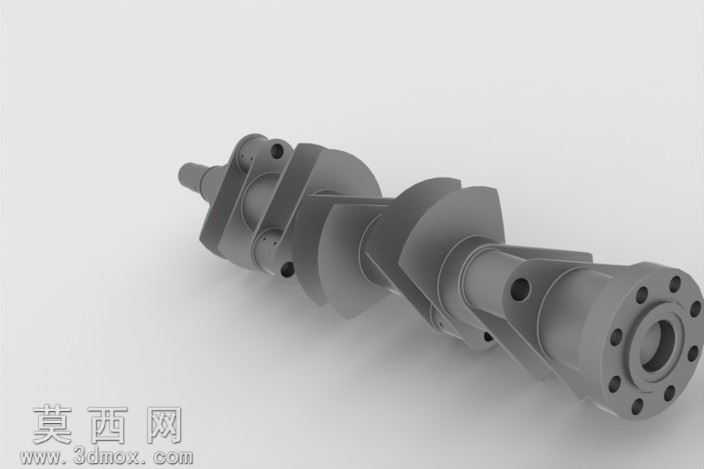

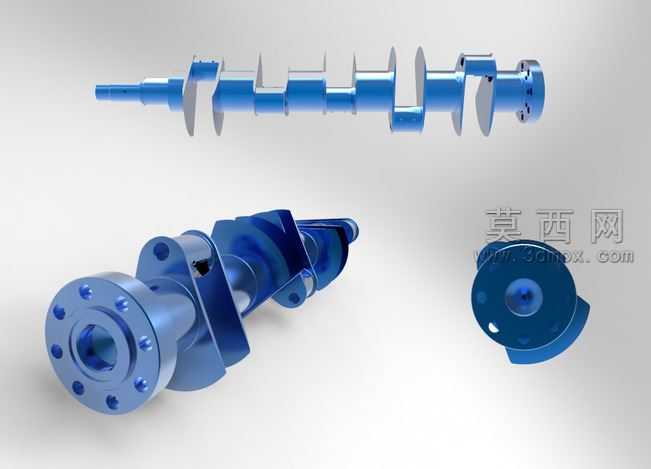

本模型为内燃机动力输出核心部件曲轴的三维建模作品，采用SolidWorks完成全参数化建模流程，建模阶段以实际内燃机曲轴的工程尺寸为基准，依次完成主轴颈、连杆轴颈、曲柄臂、平衡块、输出法兰、前端轴段的特征构建：首先通过旋转凸台命令生成曲轴的基础回转基体，精准控制各轴段的同轴度公差，保证主轴颈与连杆轴颈的平行度符合内燃机动力传递的设计要求；其次通过拉伸切除命令加工出各轴颈处的润滑油道孔、法兰端的连接螺栓孔、曲柄臂处的减重工艺孔，所有孔位均添加了倒角特征，避免应力集中问题；随后对曲柄臂与轴颈的连接位置添加过渡圆角特征，还原实际曲轴的圆角滚压强化结构设计，提升模型的结构真实性。材质编辑阶段采用金属陶瓷材质进行渲染设置，为金属基体赋予高反射率的金属质感，调整粗糙度参数模拟锻钢曲轴的机加工表面纹理，在陶瓷复合区域调整材质的漫反射与高光参数，体现金属陶瓷材料耐高温、耐磨损的材质特性，同时为油孔、螺栓孔等位置添加轻微的做旧质感，模拟部件实际使用的痕迹。渲染阶段采用三点布光方案，主光源从模型斜上方45度角投射，突出曲轴各拐段的立体轮廓与曲面过渡，辅光源从侧方补光消除结构暗部的死黑区域，背光源勾勒模型的边缘轮廓，提升整体渲染的层次感，背景采用浅灰色纯色背景，避免多余元素干扰模型本身的结构展示。结构设计上还原了多拐曲轴的错拐角度，各连杆轴颈按照内燃机点火顺序对应的夹角排布，平衡块的外形与重量分布经过参数化调整，匹配对应缸数内燃机的动平衡要求，输出法兰端的螺栓孔采用圆周阵列方式生成，保证孔位的等分精度，前端轴段预留了皮带轮、正时齿轮的安装定位轴径，还原曲轴完整的装配接口。整个建模过程严格遵循机械设计的公差规范，所有特征均保留完整的参数化建模历史，可根据不同排量、不同缸数的内燃机设计需求快速调整轴颈直径、拐数、错拐角度等核心参数，适配不同的动力设计场景。
