化油器阻风门联动节流控制组件

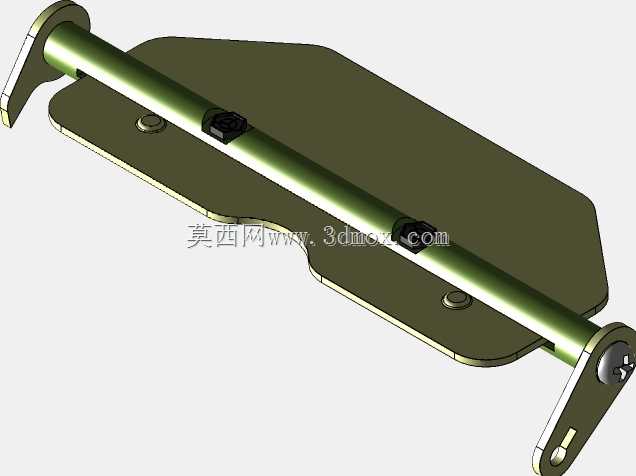

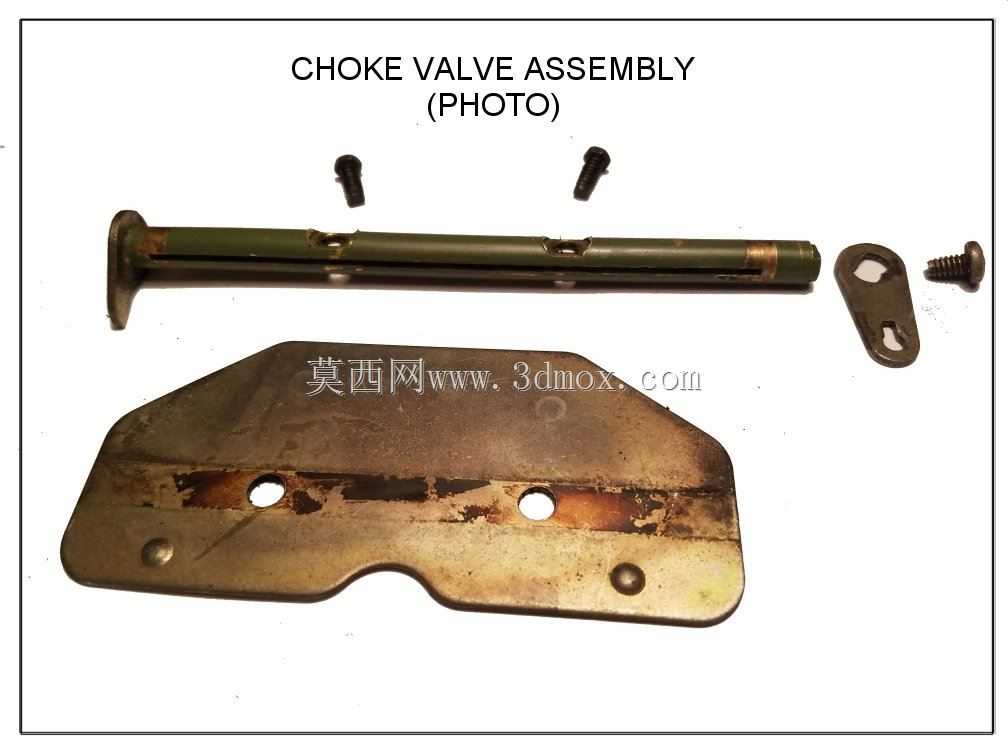

　　这套节流阀组件面向老式化油器供油系统的进气调节场景，核心作用是在冷机启动、暖机过渡与不同负荷工况下，配合化油器主油系完成进气通流面积的微调，让喉管处真空度随节气门开度同步变化，从而改变燃油吸出量，匹配发动机不同转速下的空燃比需求。整套结构的核心承载件是冲压成型的节流阀片，阀片采用薄钢板冲切出与化油器进气腔内壁轮廓适配的异形外形，边缘做了小倒角处理，避免阀片在腔体内转动时与内壁发生刮擦，阀片板面预留了三个安装孔位，其中两个孔位穿入紧固螺钉将阀片锁固在横向贯穿进气腔的节流阀轴上，第三个孔位为工艺定位孔，在冲压成型后用于工装夹具装夹定位，保证阀片与阀轴的装配同轴度。

　　阀轴采用冷拉圆钢加工而成，轴身贯穿化油器腔体两侧的衬套孔，两端伸出腔体的轴段做了差异化结构设计：一端铣出扁位并加工出摇臂安装卡槽，用于外接油门拉杆或者阻风门联动摇臂，把外部踏板或者手动拉钮的直线动作转化为阀轴的旋转扭矩；另一端加工出环形卡槽，用于安装轴用挡圈，限制阀轴的轴向窜动，避免车辆运行振动导致阀片沿轴向往复滑移、与腔体内壁发生磕碰。阀轴与阀片的连接采用两颗沉头螺钉锁紧，螺钉头部完全沉入阀片表面的沉孔内，不会突出阀片板面，保证阀片转动到全开位置时，板面与进气气流方向近乎平行，不会产生额外的进气阻力。

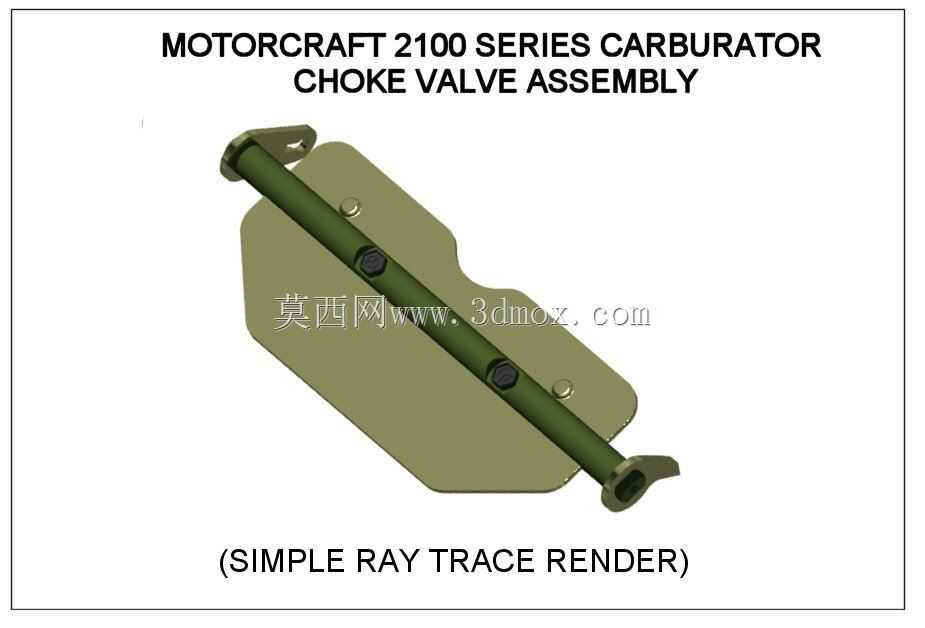

　　从实际装配边界来看，阀片的外轮廓尺寸完全适配2100系列化油器的进气腔内径，阀片处于全关位置时，边缘与腔体内壁保留0.1~0.2mm的均匀间隙，既不会因为间隙过大导致怠速工况下漏气、空燃比失准，也不会因为间隙过小出现热胀卡滞——发动机工作后化油器腔体温度会升高，金属阀片受热膨胀后，预留的间隙刚好可以容纳膨胀量，避免阀片卡死在腔体内无法转动。阀轴两端的衬套安装位直径按照化油器腔体上的衬套内孔公差做了配合设计，采用间隙配合，装配时衬套压入腔体孔后，阀轴可以手动轻松转动，没有卡滞感，同时径向晃动量控制在0.05mm以内，避免阀轴径向跳动带动阀片偏摆，导致阀片边缘与腔体刮擦。

　　这套组件的联动逻辑在老式福特车型的化油器上经过长期工况验证：冷启动时，驾驶员拉出阻风门拉钮，联动机构会带动节流阀轴小角度转动，让阀片处于接近关闭的位置，此时进气腔通流面积大幅减小，喉管处真空度升高，从主喷口吸出更多燃油，加浓混合气，保证冷机状态下燃油雾化效果差时也能顺利点火；暖机过程中，随着发动机温度升高，驾驶员逐渐推回阻风门拉钮，阀轴带动阀片逐步开大，进气通流面积慢慢增加，混合气浓度逐步回落至正常工作区间；车辆正常行驶时，阀片由油门踏板直接控制，踏板踩下的角度对应阀轴的转动角度，阀片开度越大，进气量越多，发动机输出功率越高。

　　建模过程中需要重点关注几个装配公差的匹配：首先是阀片两个螺钉孔的中心距，必须和阀轴上对应的两个螺纹孔中心距完全一致，否则装配时螺钉无法顺利穿入，强行锁紧会导致阀片板面翘曲，转动时出现卡滞；其次是阀片的对称度，阀片的回转中心必须和阀轴的轴线重合，如果阀片重心偏离轴线，车辆长期振动后阀片会自动向偏重的一侧转动，导致怠速开度发生变化，发动机怠速转速不稳；最后是阀轴两端伸出段的长度尺寸，伸出过长会和外部的联动拉杆发生运动干涉，伸出过短则摇臂安装后无法可靠锁固，容易出现松脱。

　　整套结构没有复杂的精密零件，全部采用常规冲压、机加工工艺即可实现，但是各个配合面的公差匹配直接决定化油器的工作稳定性，在维修替换场景下，这套组件可以直接替换老化变形、轴孔磨损松旷的旧节流阀部件，恢复化油器的进气控制精度，解决旧车怠速抖动、冷启动困难、加速过渡不畅的常见故障。
