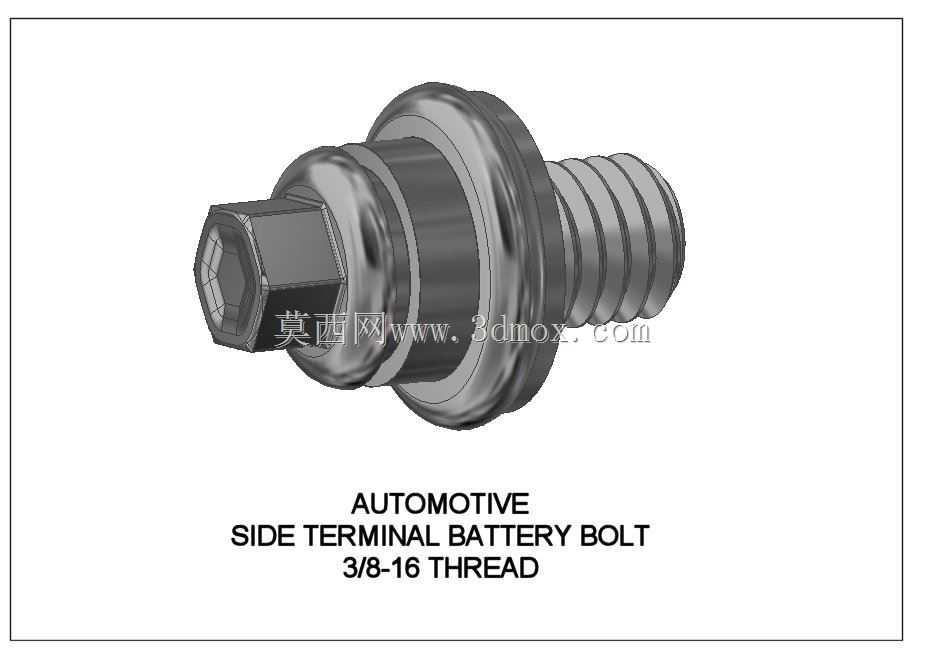

汽车侧置蓄电池接线端子紧固螺栓

　　在整车电气系统的装配与售后维修场景里，蓄电池侧端子的连接可靠性直接决定起动机大电流回路的导通质量。这款侧置式蓄电池电缆螺栓，正是为适配美规车型普遍采用的蓄电池侧壁接线柱结构开发的专用紧固件，和常规顶面压装的蓄电池桩头夹具不同，侧端子布局将接线孔布置在电池壳体侧面，螺栓沿水平方向旋入铅合金端子内螺纹，通过端面压紧实现电缆线鼻与端子平面的紧密贴合。

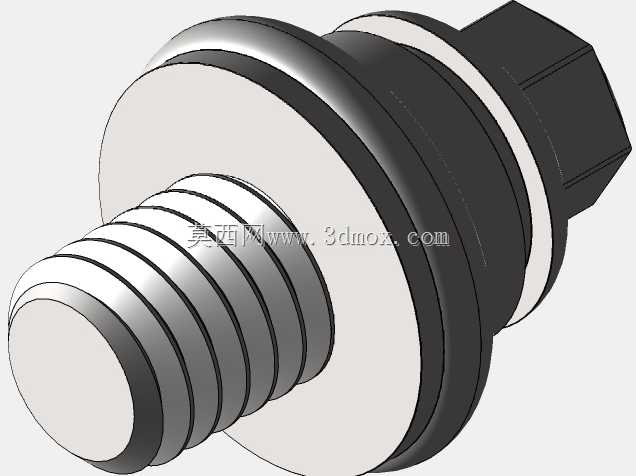

　　从现场使用反馈来看，侧端子结构最容易出现的问题是旋紧过程中线鼻随螺栓跟转、压紧面偏载导致接触电阻升高，以及长期振动下螺纹松脱。这款螺栓在结构上做了针对性处理：头部采用外六角构型，可直接用标准套筒施加扭矩，六角下方集成了一体成型的轴肩法兰，法兰盘面作为主动压紧面，旋紧时法兰端面直接压接电缆铜鼻，螺栓自身旋转不会带动线鼻偏转，能保证线鼻安装孔与电池端子螺纹孔始终保持同轴对位。法兰与螺纹杆之间设置了多道环形凸缘与退刀槽，既可以在压紧时容纳线鼻表面的轻微不平，也能作为装配到位的视觉限位，避免螺栓过度旋入顶伤蓄电池内部铅端子。

　　螺纹段采用3/8-16统一英制粗牙规格，这是北美车型蓄电池侧端子的行业通用螺纹，牙型角60度，螺距对应每英寸16牙，粗牙设计的优势在于铅质软材料端子上反复拆装时不易滑牙，螺纹啮合长度经过匹配，完全旋入后既能提供足够的预紧力，又不会因旋入深度过大挤压电池内部极板密封区。螺栓整体轴向尺寸紧凑，六角头对边宽度符合标准扳手空间要求，法兰最大外径略大于常见蓄电池电缆线鼻的安装孔外径，压紧覆盖范围足够，不会出现线鼻局部受力压溃的情况。

　　建模过程中首先要还原的是各段轴径的阶梯关系：六角头的倒角、法兰盘的圆弧过渡、螺纹段的大径小径公差都需要严格按实测绘定，尤其是法兰压紧面的平面度区域，不能添加多余的曲面特征，否则工程图导出后压紧面的粗糙度标注与基准引用会出现偏差。装配验证环节需要将螺栓与蓄电池侧端子、电缆线鼻做干涉检查：螺栓完全拧入后，六角头与法兰外侧要留出套筒操作的径向间隙，周边电池壳体的加强筋不能和扳手运动路径发生碰撞；水平安装姿态下，螺栓轴线要与电池端子端面保持垂直，偏差过大会造成单侧压紧，接触面上出现缝隙，车辆通过颠簸路面时微动磨损会持续累积，最终引发接线处发热、起动机压降过大的故障。

　　这类紧固件虽然体积小，但在汽车电气架构里属于安全关联件，预紧扭矩通常控制在合理区间，既要保证接触面压力足够降低接触电阻，又不能超过铅端子的承受极限导致螺纹开裂。三维结构设计时把六角驱动、法兰压紧、螺纹连接三个功能段的边界清晰划分，后续出工程图、做装配工艺指导、售后维修工具选型都能直接对应，也方便同平台不同排量车型的蓄电池接线系统通用化选型。
