A型拖车牵引挂接耦合器结构

　　该A型机架拖车耦合器主要用于轻型至中型拖挂设备的前端牵引连接，常见于平板拖车、农用拖斗、小型工程机械转运架、露营拖挂底盘以及场地物料转运车的牵引端。其核心作用是在牵引车尾部牵引球与拖车三角架之间形成可摆动、可锁止的机械连接，在传递纵向牵引力的同时，允许拖挂端相对牵引车产生上下俯仰和左右偏摆，以适应坡道、起伏路面和转弯工况。

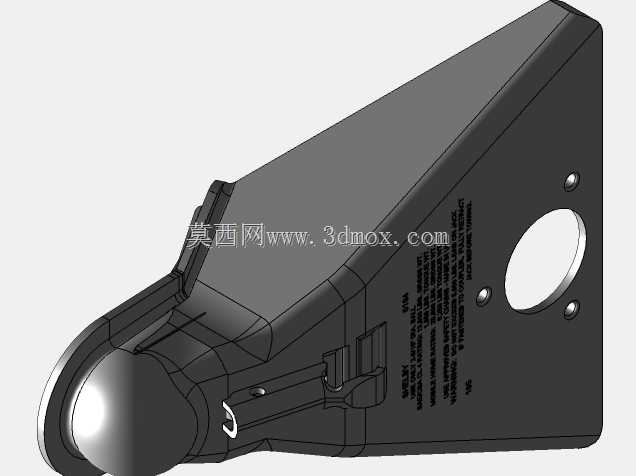

　　从布置位置看，耦合器安装在拖车A型牵引架的交汇端，三角板区域贴合牵引架两根纵梁收拢后的安装面。板件上预留的多个孔位用于与牵引架端面进行螺栓固定，中间大孔用于避让锁止机构、操纵件或相关装配空间，小孔则承担定位、紧固和附件安装功能。前端球窝结构与标准2-5/16英寸牵引球配合，球面包覆区域在挂接后承受牵引、制动反力以及部分垂向载荷，后部锥形过渡壳体将球头处的集中力逐步扩散到三角安装板，避免连接区域出现明显的应力突变。

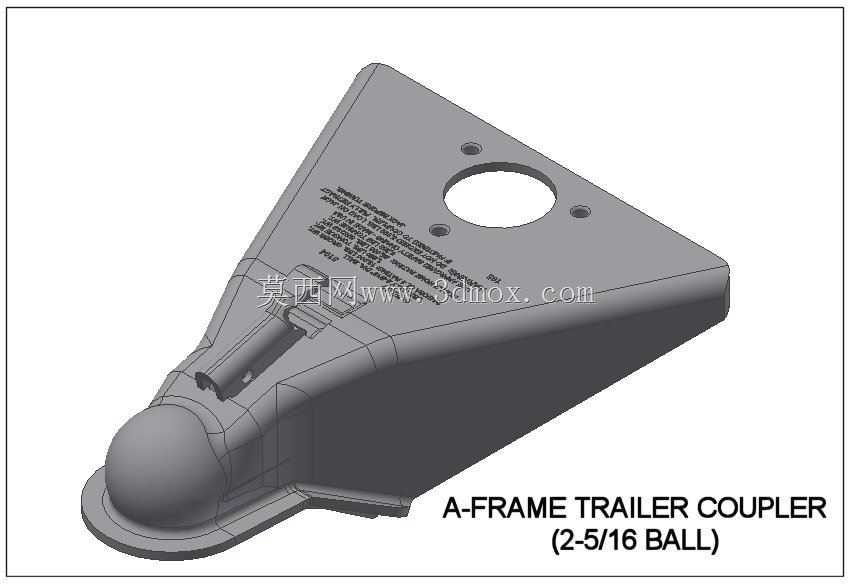

　　结构设计上，该件采用A型框架耦合器的典型思路：上部为近似三角形的安装板，下部为容纳球头锁止机构的壳体，前端形成球形罩腔。三角板外缘与牵引架梁体的收拢角度相匹配，安装后力线沿两根纵梁向后展开，有利于把牵引力均匀传递到拖车底盘。壳体侧面设置锁止操纵机构，挂接时球头进入球窝，锁止件扣合在球颈或球头承载区域，使牵引球在正常行驶中不能脱出；解锁时通过操纵件释放锁止位置，即可抬起拖车端完成分离。

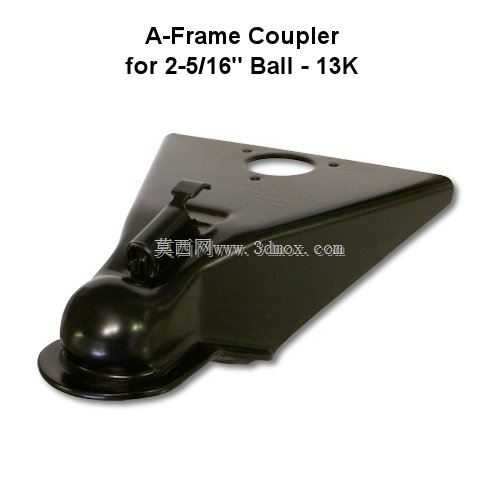

　　该类耦合器额定承载能力通常围绕牵引球规格和壳体强度匹配，2-5/16英寸球径多用于较大载荷的拖挂场景。选型时不能只关注球头直径，还要同时核对耦合器的总牵引能力、安装孔位、A型架夹角、梁体端面高度以及球心相对安装面的位置。若安装面与牵引架不贴合，螺栓会承受额外弯曲载荷；若球心高度与牵引车牵引球高度偏差过大，行驶中会产生持续的附加力矩，影响轮胎磨损和拖挂稳定性。

　　外形边界方面，模型整体呈前窄后宽的三角布置，前端球罩圆润封闭，后部三角板向两侧展开，底部球窝中心线与拖车纵向轴线重合。安装时需保证耦合器对称面与拖车中心线一致，左右偏差会导致转弯和制动时牵引架受力不均。三角板上的孔位应与牵引架端板或加强板配钻，螺栓规格、垫圈分布和拧紧顺序需按承载要求确定；对于频繁重载或颠簸路面使用的场景，还应在牵引架内侧增加补强板，使孔边挤压和板件弯曲应力得到控制。

　　功能细节上，球窝内腔需要与牵引球保持合适的配合间隙。间隙过小会造成挂接困难，并在涂装层、泥沙或轻微变形后出现卡滞；间隙过大则会在起步、制动瞬间产生冲击噪声，加速锁止机构和球头磨损。锁止机构应具备明确的闭合位置感知，最好配合保险销或二次锁止结构，防止振动导致操纵手柄意外开启。耦合器表面通常设置标识区域，用于提示额定载荷、球径规格和操作注意事项，这些信息在实际维护和年检中具有直接指导意义。

　　从三维建模角度看，该类零件适合按照实体装配思路构建：先确定牵引球中心线、A型架安装面和纵向对称面，再建立三角板轮廓、球罩壳体和加强过渡区；锁止手柄、销轴、孔位和局部凸台应按实际装配关系分层建模，便于后续检查干涉。球窝曲面需围绕标准球头建立包络区域，并在开口处保留球头装入和摆动所需空间。工程出图时应重点表达安装孔间距、球心到安装面距离、三角板厚度、壳体外形包络以及锁止件行程，这些尺寸直接决定现场替换和底盘适配是否可行。

　　在实际使用中，耦合器不仅是连接件，也是拖挂安全的关键受力件。每次挂接前应检查球窝磨损、锁止件咬合、保险销状态和螺栓紧固情况；长期使用后若球罩出现明显旷量、裂纹或变形，应整体更换而不能通过补焊勉强维持。通过三维结构可以提前核对牵引架角度、球头匹配和安装空间，从而减少试制阶段的配焊、返工和装配干涉问题。
