摩托车化油器真空调节器总成结构

　　这套真空调节器总成主要面向老式摩托车化油器供油系统的匹配与维修场景，用于2100型化油器在不同发动机负荷、进气真空度变化条件下，自动修正燃油供给压力与节气门联动开度，保证发动机在怠速、起步、中高速巡航以及急加速工况下，空燃比能够维持在合理区间，避免出现混合气过浓导致的油耗升高、积碳堆积，或是混合气过稀引发的回火、动力输出迟滞问题。

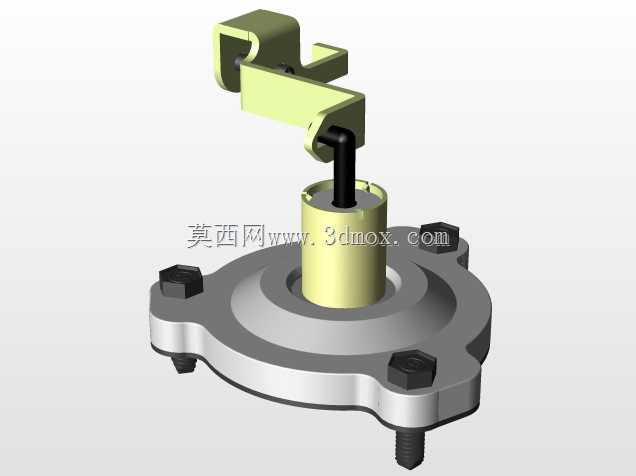

　　从实际装车使用逻辑来看，该部件通过底座上的三个均布安装孔固定在化油器本体侧方安装位，底座与化油器结合面采用平面密封结构，三个六角锁紧螺栓沿法兰盘周向120度分布，安装时螺栓预紧力需要均匀施加，避免法兰盘受力偏斜导致密封面漏气，一旦真空腔出现泄漏，进气真空信号传递失真，调节器的膜片执行动作就会出现偏差，直接反映为发动机怠速不稳、加速响应滞后。底座下方伸出的外螺纹接头用于真空管路接入，直接连通化油器进气歧管的真空取气口，发动机工作时歧管内的负压会通过该接口传入调节器内部腔室，驱动膜片组件产生轴向位移。

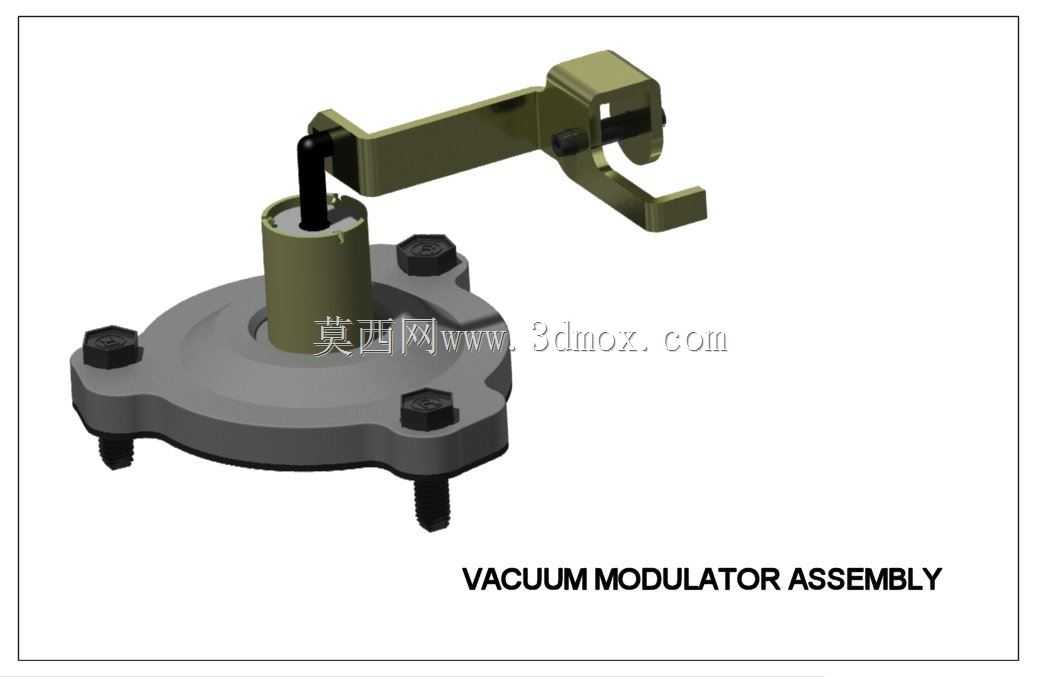

　　上部的弯折摇臂组件是执行输出端，摇臂通过铰接销轴与调节器内部的膜片拉杆相连，摇臂末端的卡接槽直接卡在化油器节气门轴的联动拨叉上，当真空度随节气门开度变化时，膜片拉杆带动摇臂绕铰接点摆动，进而拉动节气门联动机构调整油针位置或者燃油计量通道的开度。摇臂采用折弯钣金结构，在保证足够结构刚度的同时尽可能降低运动部件重量，减少动作响应的迟滞量，铰接位置预留了合理的配合间隙，避免长期使用后积碳、油污卡滞导致摇臂动作卡涩。

　　设计过程中首先需要确认的是安装边界：底部法兰盘的三个安装孔位中心距必须和化油器对应安装面的螺孔位置完全匹配，法兰盘下方伸出的真空接头长度不能和化油器壳体、周边进气管路产生运动干涉，上部摇臂的摆动行程需要和化油器节气门的全开度、全闭度行程完全对应，摇臂在极限摆动位置不能和化油器上盖、空气滤清器外壳发生碰撞。中心的立柱腔体内部用于容纳膜片、回位弹簧以及拉杆组件，腔体的内径尺寸决定了膜片的有效受压面积，在相同进气真空度下，膜片面积越大输出的拉动力就越强，设计时需要结合化油器节气门联动机构所需的操作阻力匹配膜片参数，同时腔体内置的回位弹簧刚度需要经过标定：发动机熄火、真空度归零的时候，弹簧要能够拉动摇臂快速回到怠速初始位置，保证下次启动时节气门处于正常怠速开度，弹簧刚度过大会导致真空驱动时需要更高的负压才能拉动摇臂，低负荷工况下调节动作不灵敏，刚度过小则会在发动机急减速、真空度快速升高时出现摇臂过冲，导致混合气瞬间过浓、排气管放炮。

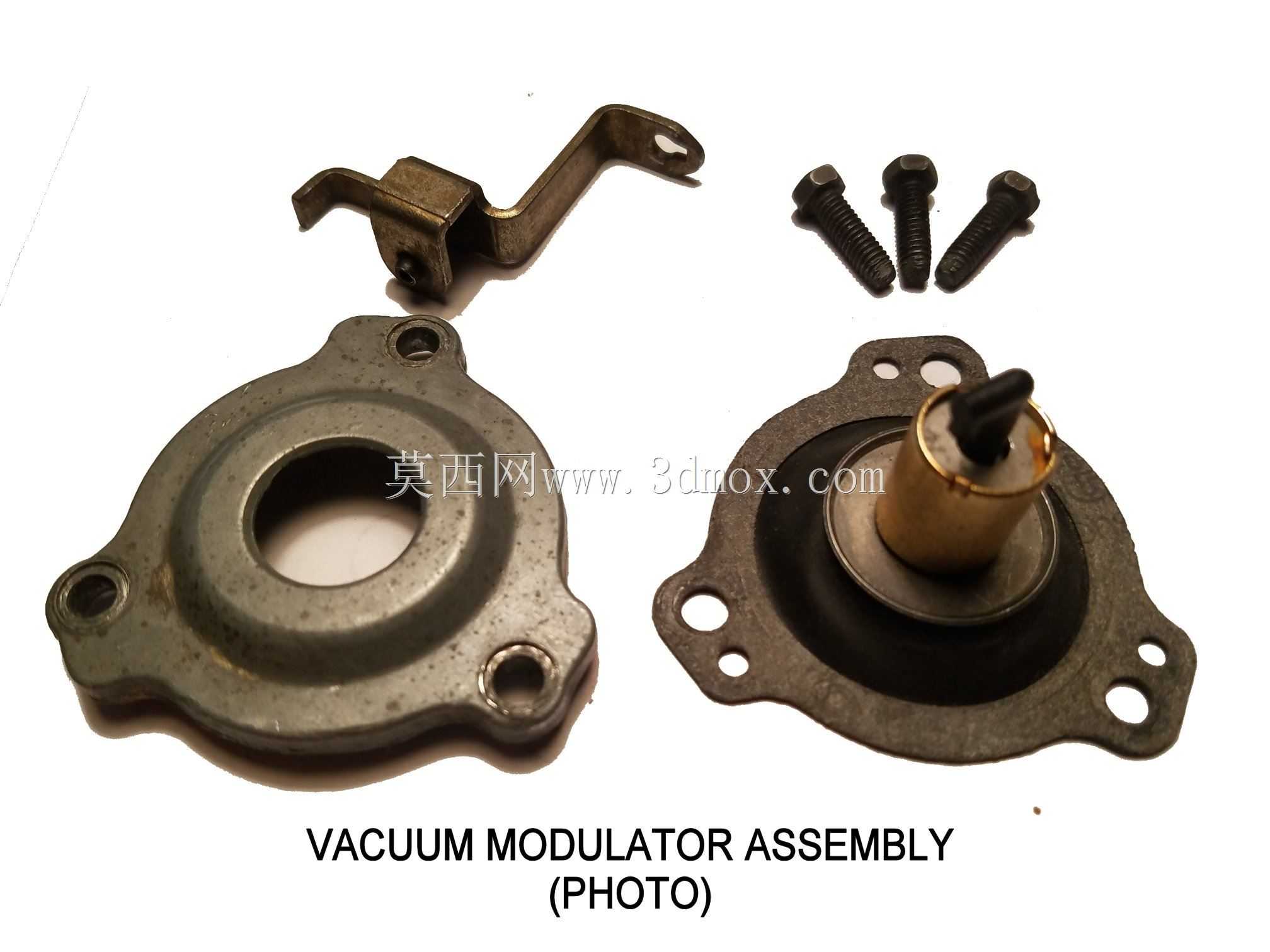

　　法兰盘上的三个黑色六角紧固点既承担调节器上下壳体的锁紧密封作用，也可以在维修拆解时松开后更换内部老化的膜片与弹簧，不需要整体更换总成，降低后期维护成本。整个部件的运动副全部暴露在化油器周边的油气、灰尘环境中，铰接位置的间隙设计需要兼顾运动灵活性与防污能力，间隙过大容易进入沙尘造成磨损，间隙过小则会在油污堆积后出现卡滞。在三维建模过程中，需要重点校验摇臂全行程的运动包络，确认所有运动部件在极限位置都和周边固定件保留至少2毫米以上的安全间隙，同时法兰结合面的平面度、真空接头的螺纹规格、摇臂卡接槽的宽度都要和对接的化油器零件尺寸完全对应，才能保证装车后无需额外修配即可实现真空调节功能的正常匹配。
