单字符16段LED数码显示模块结构设计

　　在工业控制人机交互面板、小型仪器仪表状态显示、简易终端字符输出这类场景里，单字符16段LED显示模块是非常常用的基础显示单元，相比传统7段数码管，16段的段划分更细致，除了0-9数字之外，还可以完整显示全大小写英文字母、常用特殊符号，能覆盖更多信息展示需求，不需要额外搭配点阵屏就能实现基础的字符信息输出，在成本敏感、显示内容固定且字符量不大的设备上应用占比很高。

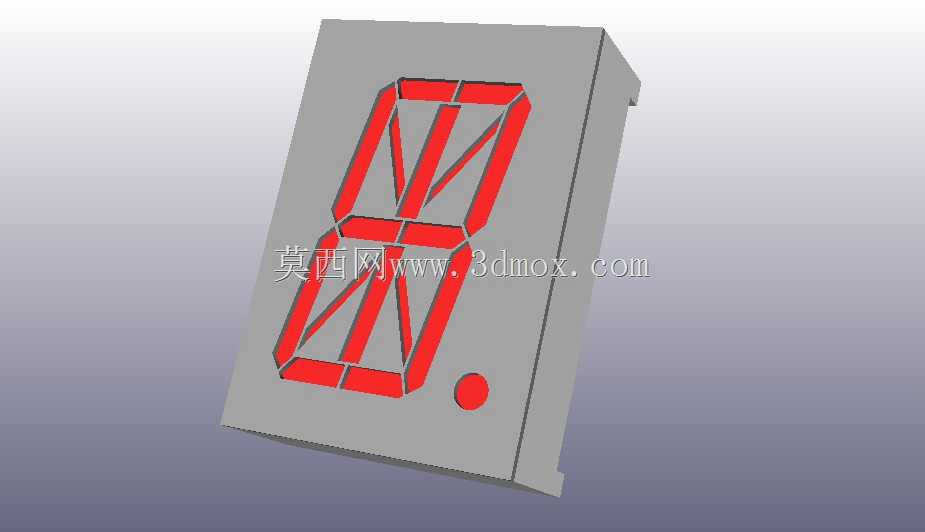

　　这个模块的结构设计首先围绕显示清晰度做考量，外壳采用浅灰色哑光工程塑料材质，既可以避免环境光在显示面形成反光干扰读数，也能和多数工业设备的面板配色保持协调，正面的段码发光区域采用内凹式设计，每一段LED的透光槽都做了独立的隔光筋，避免相邻段发光时出现串光问题，保证每一段点亮时边界清晰，不会因为光线漫射导致字符发虚，右下角单独设置的圆形点状LED是小数点显示位，可以配合字符显示小数数值，满足数值类显示的格式需求。

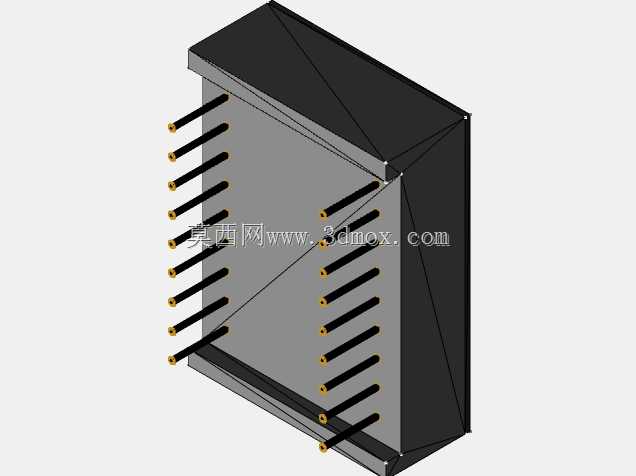

　　从安装边界来看，模块整体采用直插式封装结构，背部的引脚排布符合常规单字符数码管的安装孔位间距，可以直接兼容市面上通用的16段数码管PCB焊盘，不需要重新设计电路板安装孔位，外壳的侧边做了微小的定位凸台，在面板嵌入式安装时可以卡在面板开孔的定位槽里，避免安装后出现转动偏移，显示面的外边缘做了0.2mm的倒角处理，既可以避免安装时刮手，也能在嵌入面板时和面板表面贴合更紧密，减少缝隙积灰的可能。

　　设计过程中需要重点考量段码的排布角度，16段的斜向段角度经过反复调整，保证显示字母时的笔画比例协调，不会出现字符变形的问题，比如显示M、W这类带斜向笔画的字母时，斜段的倾斜角度刚好匹配字符的笔画走向，不会出现笔画错位导致的识别困难，每一段的发光区域宽度保持一致，所有段的发光面都处于同一平面，保证不同位置的段点亮时亮度均匀，不会出现某一段偏亮或者偏暗的情况。

　　实际使用中，这类模块大多采用动态驱动方式，结构设计时外壳内部预留了足够的空间放置绑定的LED芯片和限流电阻，不需要外部额外搭配过多元件，外壳的壁厚控制在1.2mm，既保证足够的结构强度，在波峰焊过程中不会因为高温出现变形，也不会因为壁厚过大导致模块整体重量增加，影响焊接后的引脚受力情况，模块的正面显示区域和外壳边缘保留了足够的安全距离，在面板安装时即使存在少量的开孔误差，也不会遮挡到边缘的显示段，保证字符显示完整。

　　不同于点阵显示模块，16段显示模块的驱动逻辑更简单，不需要做点阵扫描的显存映射，对于主控芯片的资源占用更低，在一些性能有限的小型单片机设备上也能轻松驱动，结构上的一体化设计也让模块的抗振性能更好，在有轻微振动的工业设备现场使用时，不会出现内部芯片松动或者引脚脱焊的问题，外壳的塑料材质选用耐温等级达到V0级的阻燃材料，满足电子设备的安全使用要求，即使长时间工作LED发热，也不会出现外壳软化或者变形的情况。

　　在做结构建模的时候，每一段的隔光筋厚度控制在0.3mm，既可以有效阻隔相邻段的光线串扰，也不会占用过多的显示区域，保证字符的笔画足够粗，在一定距离外也能清晰识别，小数点的位置设置在字符的右下角，和最右侧下段的距离经过优化，显示小数时不会和字符主体离得过近或者过远，符合日常的读数习惯，模块背部的引脚长度统一为3mm，刚好满足波峰焊的吃锡深度要求，不需要额外剪脚就能直接使用，引脚的位置度公差控制在0.1mm以内，保证插件时可以顺利对准PCB的焊盘孔，不会出现插装困难的问题。
