单层住宅户型整体结构三维布局设计

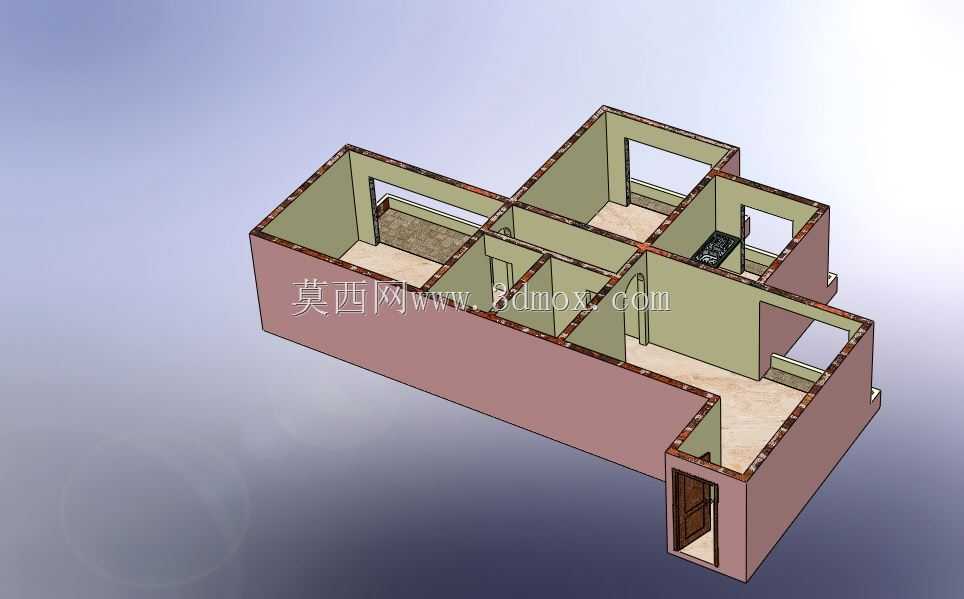

　　做住宅结构三维建模的时候，最先要锚定的是户型的外轮廓边界，这个单层户型整体外轮廓不是规则矩形，东南侧有一处内凹的入户过渡空间，建模时先把外墙的闭合轮廓拉起来，外墙厚度统一按常规砌体住宅的240mm设置，内墙分隔厚度取120mm，所有墙体的高度统一设定为2800mm，对应普通商品住宅的常规层高，这个尺寸边界要在建模第一步就锁定，避免后续调整门窗、隔断的时候出现整体尺寸偏移。

　　从空间划分逻辑来看，这个户型没有做复杂的错层或者挑空结构，所有功能区都在同一平面上，入户门设置在南侧内凹区域，门的开启方向向内，门洞宽度留900mm，符合住宅入户门的通行宽度要求，入户之后的动线没有直接正对其他房间的门洞，做了简单的视线遮挡，符合日常居住的隐私需求。内部的隔断墙把整体空间划分成了多个独立功能区，每个功能区都预留了对应的外窗洞口，窗洞的下沿高度统一取900mm，窗洞高度1400mm，上沿距离吊顶预留500mm的梁位空间，这个尺寸是民用住宅窗洞的通用设置，既保证采光面积，也给结构梁、窗帘盒预留了足够的安装空间。

　　建模的时候要注意墙体交接处的布尔运算处理，尤其是内墙和外墙T型交接、L型交接的位置，不能出现面重叠或者缝隙，不然导出工程图的时候会出现线条错乱。厨房区域的门洞预留了800mm的宽度，位置靠近入户动线，方便采购回来的食材直接进入厨房，减少在公共区域的绕行距离，厨房内部的空间边界刚好可以放下常规的L型橱柜，预留了冰箱位和烟机灶具的安装位置，建模的时候没有做固定的橱柜模型，只把空间边界留出来，方便后续根据不同业主的需求调整内部布局。

　　各个卧室区域的门洞宽度统一留800mm，门的开启方向都朝向公共过道，不会占用房间内部的使用空间，每个卧室的外窗位置都对应外墙的开口，保证自然通风和采光的需求，房间内部的净尺寸可以放下1.5米或者1.8米的床，加上床头柜和衣柜的位置，不会出现空间局促的问题。公共区域的过道宽度留了1200mm，满足两个人侧身并行的通行需求，也符合住宅消防疏散的最小宽度要求。

　　在做墙体建模的时候，特意把所有门洞、窗洞的位置做了单独的组件拆分，后续如果要调整门窗的尺寸或者位置，不需要重新编辑整体墙体，只需要修改对应洞口的参数就可以，这种参数化的建模思路能大幅提升后续方案调整的效率。另外整个户型的地面做了统一的基准面，不同功能区的地面没有高差，避免日常通行出现绊倒的风险，也方便后续铺设地砖、地板的时候统一找坡和做基层处理。

　　从实际应用场景来说，这个三维模型可以直接用于家装方案的前期沟通，结构设计师可以在这个基础上做墙体拆改的方案验证，检查拆改之后的动线是否合理，结构安全是否满足要求；室内设计师可以直接在这个墙体框架里导入家具、软装模型，快速出效果图给业主确认；甚至装修施工队也可以用这个模型核对现场的墙体尺寸、门洞位置，避免施工的时候出现尺寸偏差。建模的时候没有添加过多的装饰细节，只保留了核心的墙体、门洞、窗洞结构，就是为了给后续不同专业的使用者留出足够的调整空间，不管是做北欧风、中式还是现代简约的装修方案，都可以在这个基础框架上延伸，不会因为原有模型的固定装饰限制方案思路。

　　还要注意的是，整个户型的外轮廓尺寸要和常见的刚需住宅面宽、进深匹配，整体面宽控制在12米左右，进深控制在10米左右，这个尺寸边界既不会因为面宽过大浪费土地资源，也不会因为进深过大导致中间区域采光不足，每个功能区都能直接或者通过过道获得自然采光，没有暗间，符合住宅设计的基本规范要求。建模时所有的直角位置都做了轻微的倒角处理？不，墙体交接都是直角，不需要倒角，实际施工的时候墙体阴阳角都是直角，只有后续做软装的时候才会考虑圆角处理，结构建模阶段严格按照直角处理，保证尺寸的精准性。
