双隔膜式气动抽水输送泵结构设计

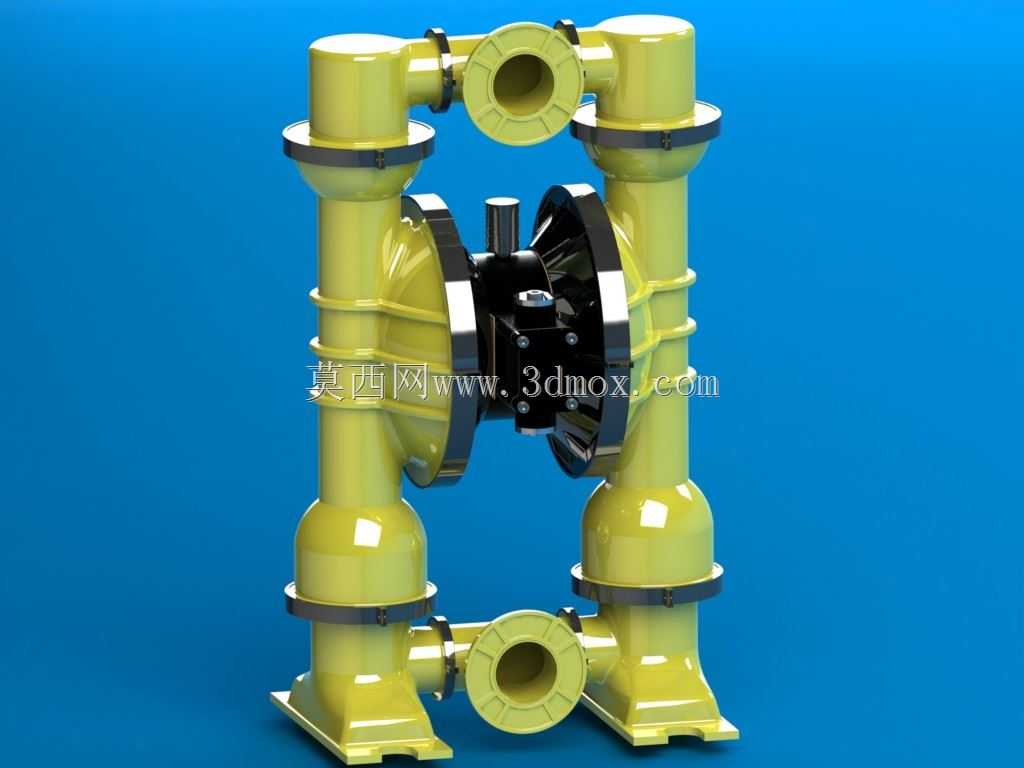

　　这款双隔膜结构的流体输送设备，常被用于工况复杂的给排水作业、化工介质输送、矿浆抽排以及市政应急抢险场景中，区别于传统电动离心泵，它无需电力驱动即可完成流体抽吸与压送作业，在易燃易爆工况、无外接电源的野外作业场景下适配性极强。从结构设计逻辑来看，设备采用对称式双立柱流道布局，上下分布的进出水口采用同轴法兰对接结构，安装时可直接匹配同通径的工业管道法兰，无需额外加装变径接头即可完成管路对接，设备底部设置的一体式支撑脚预留了螺栓安装孔位，可直接固定在钢制安装基座或者混凝土平台上，安装边界预留了足够的管路操作空间，侧面的检修端盖采用快拆式螺栓固定，日常维护更换隔膜片时无需拆解整体流道，可大幅缩短现场运维的停机时间。

　　设备核心的动力传递区域位于中部腔体，两侧对称布置的隔膜组件通过连杆联动，压缩空气驱动两侧隔膜交替往复形变，带动腔体内的容积变化完成流体的吸入与排出，这种结构设计可输送含固体颗粒的浑浊流体、高粘度浆料甚至带轻微腐蚀性的介质，不会出现叶轮泵类设备容易卡滞、磨损过快的问题，流道内壁做了圆弧过渡处理，没有直角死角，流体通过时阻力更小，也不容易残留介质造成堵塞。从实际使用场景来看，这类泵在建筑工地基坑排水、污水处理站污泥输送、化工车间腐蚀性药剂转运、矿山井下涌水抽排场景中都有大量应用，它的自吸能力较强，无需提前灌泵即可抽吸低位储槽内的流体，启动操作门槛极低，作业过程中不会产生电火花，在有防爆要求的化工库区、井下作业面使用时安全冗余更高。

　　设计过程中对各部件的装配公差做了严格控制，隔膜与腔体的密封面采用整圈压紧结构，避免高压作业时出现介质泄漏，进出水口的法兰端面做了精加工处理，对接管路时密封垫片受力均匀，长期带压运行也不会出现渗漏问题，外部流道壳体采用等壁厚设计，既保证了壳体的承压能力，也控制了整体设备重量，方便现场搬运与移位。设备的整体外形采用对称式布局，重心落在中部支撑区域，运行时的往复振动被两侧对称的隔膜动作抵消大部分，安装时不需要做额外的减震基础即可稳定运行，管路对接时可根据现场走线需求选择上进下出或者侧进侧出的配管方式，适配不同的现场安装空间，不会因为管路走向问题额外增加安装改造成本。在结构建模过程中，所有密封槽、螺栓孔、

　　法兰对接面的尺寸都严格遵循通用工业管道标准，模型中各部件的装配关系完全还原实际设备的装配逻辑，可直接用于设备选型演示、安装布局模拟以及运维拆装培训使用，建模时对隔膜的形变行程、连杆的运动轨迹都做了对应约束，可直观展示设备运行时的内部动作逻辑，方便设计人员快速理解这类容积式泵的工作原理，也可作为同类产品改型设计的结构参考。
