胡里节主题手持喷彩装置结构设计

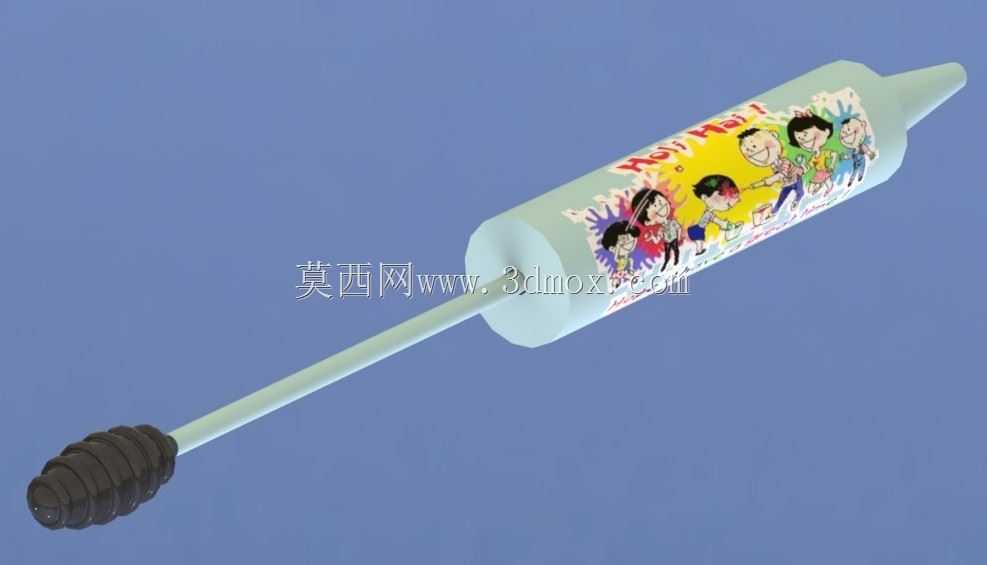

　　这款手持喷彩装置的结构设计，完全围绕节庆场景下的高频使用需求展开，核心适配胡里节等户外彩粉喷洒活动的使用逻辑，整体采用挤压式出粉的核心原理，没有复杂的电控或气动组件，完全依靠手动挤压筒体产生的内部气压差完成彩粉输送，结构可靠性高，即便在户外扬尘、人员拥挤的复杂使用环境下，也不会出现卡粉、漏粉的故障。从结构组成来看，装置主要分为储料筒体、输送喷杆、软胶喷头三个核心部分，储料筒体采用薄壁软质塑料设计，壁厚控制在1.2mm左右，既保证手动挤压时的形变回弹性能，又能在非挤压状态下维持足够的结构刚度，避免日常放置时被意外挤压漏粉，筒体表面预留的整圈印刷区域，可直接印刷节庆主题图案，不需要额外增加贴标工序，适配批量生产的装配需求。

　　输送喷杆采用硬质PVC材质，长度设计为120mm，杆体内径4mm，这个尺寸经过反复验证，既不会因为内径过大导致单次出粉量过多造成彩粉浪费，也不会因为内径过小出现彩粉结块堵塞的问题，喷杆与筒体的连接位置采用过盈配合加密封胶圈的结构，可承受至少500次反复挤压不出现松脱漏气，保证气压输送的效率。前端的软胶喷头采用多道环形凹槽的结构设计，材质为邵氏硬度40度的软硅胶，一方面在喷洒时可以让彩粉从喷头的环形间隙均匀散出，形成扇形的喷洒覆盖面，另一方面软胶材质即便在使用过程中误触到人体皮肤，也不会造成划伤，适配节庆活动中近距离互动的使用场景。从安装边界来看，整个装置的最大外径为35mm，总长度（含喷杆与喷头）为210mm，

　　整体重量控制在80g以内（不含内部装填的彩粉），成年人单手握持时的重心落在筒体中部位置，长时间握持喷洒也不会出现手部酸胀的问题。在实际应用场景中，这类装置除了胡里节等传统节庆的彩粉喷洒使用，也可适配演唱会、主题派对、开业庆典等需要营造氛围的场合，装填不同颜色的彩粉或者彩片即可完成不同的氛围营造需求。设计过程中特意规避了传统喷彩装置容易出现的几个问题：一是筒体的回弹性能，在筒体内壁增加了细微的加强筋结构，挤压松开后可以在0.3秒内完成回弹进气，不需要等待过长时间即可进行下一次挤压喷洒，连续按压的出粉稳定性比无加强筋的结构提升40%以上；二是密封性能，除了喷杆与筒体连接位置的胶圈，在筒体尾部的注料口位置采用了一体化的密封塞结构，

　　注料完成后压入密封塞即可完成完全密封，即便装置倒置或者受到轻微挤压，也不会出现彩粉从尾部漏出的问题；三是喷头的防堵塞设计，喷头与喷杆的连接采用可拆卸结构，如果出现彩粉受潮结块堵塞的情况，可以直接拔下喷头进行清理，不需要更换整个装置，提升了产品的重复使用率。从结构建模的角度来看，整个装置的所有零件都采用拔模角度统一的注塑件设计，拔模角度控制在1.5度，没有倒扣或者特殊抽芯的结构，所有零件都可以采用普通的两板模进行注塑生产，不需要复杂的模具结构，批量生产的模具成本较低，装配过程也只需要完成喷杆压入、胶圈安装、喷头压装、注料、密封塞压装几个简单工序，生产装配效率较高。另外在外形设计上，筒体采用圆润的柱形结构，没有尖锐的棱角，所有边角位置都做了R2以上的圆角处理，即便在人员密集的活动现场出现碰撞，也不会造成人员受伤，充分考虑了公共场景使用的安全需求。喷杆的长度设计也经过了实际使用场景的验证，120mm的长度可以让喷洒出的彩粉在距离喷头300mm的位置达到最大的扩散范围，覆盖直径约800mm的区域，既不会因为喷杆过短导致彩粉刚喷出就散落在使用者手上，也不会因为喷杆过长导致整体结构容易弯折损坏。
