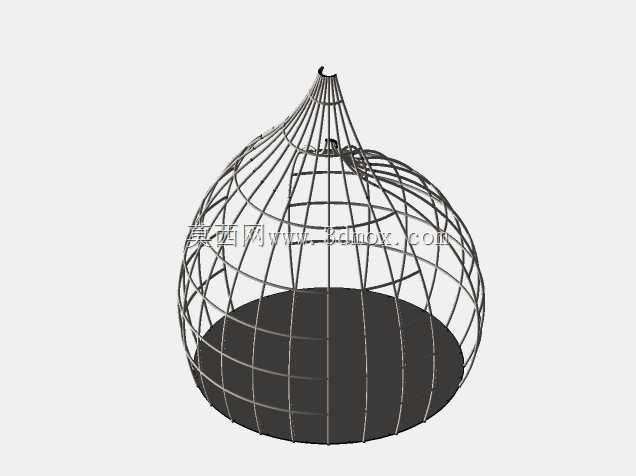

水滴形镂空钢结构穹顶框架设计

　　这类异形镂空穹顶结构，常应用于城市公共景观节点、文旅园区休憩空间、小型特色展陈场馆的顶部围护支撑体系，区别于常规球面穹顶，水滴收尖的造型自带视觉引导性，既可以作为独立的景观装置承载攀爬绿植、装饰灯带，也可以作为小型半开放空间的顶部骨架，搭配透光面板形成遮雨遮阳的半封闭区域，在商业街区美陈、郊野公园打卡点、园区特色岗亭顶部都有较高的适配性。从结构设计逻辑来看，整体采用径向肋条配合环向箍条的网格受力体系，底部为正圆形落地边界，所有竖向肋条从底部环梁位置均匀排布，沿着水滴形的母线向上逐步收窄，最终汇聚于顶部的尖点节点，环向箍条按照不等间距排布，在球体直径最大的区域适当加密环向构件，抵消径向肋条在大曲率位置的外张力，靠近顶部收尖区域逐步放大环向间距，减少尖点位置的构件密集度，避免节点处焊缝或螺栓连接过于集中带来的应力集中问题。实际建模过程中，首先需要确定整体的轮廓母线，以底部圆形平面为基准，设定底部落地环的直径作为安装边界的核心尺寸，常规落地应用场景下，底部直径控制在3米到6米区间即可满足小型休憩空间的覆盖需求，若作为大型景观装置可等比例放大至10米以上，母线从底部环向上先按照圆弧轨迹扩展至最大直径位置，再平滑过渡为向上收窄的二次曲线，最终收于顶部中心点，保证整个曲面顺滑无折角，避免后续构件加工出现异形弯折角度过大无法成型的问题。构件选型上，径向肋条与环向箍条均采用等截面圆管，圆管的直径根据整体跨度匹配，

　　3米级跨度选用20mm直径圆管即可满足结构强度要求，6米级跨度可提升至40mm直径圆管，所有构件的连接节点在肋条与箍条交叉位置采用相贯线切割处理，保证管件贴合紧密，现场安装时可采用焊接或抱箍螺栓连接两种方式，焊接方式整体性更强适合永久固定的景观项目，抱箍连接可拆卸重复利用适合临时展陈场景。底部落地位置设置一圈闭合的环形底梁，底梁截面尺寸大于竖向肋条，所有径向肋条的下端均与底梁焊接固定，底梁上预留地脚螺栓孔，安装时可通过膨胀螺栓与混凝土基础固定，若放置在软质景观地面，也可搭配预制混凝土配重块固定，无需做永久硬化基础。顶部收尖位置设置一个集中连接节点，所有径向肋条的上端均插入该节点的预留孔位固定，节点可根据需求预留吊装孔，

　　方便整体吊装就位，也可预留灯饰安装位，在尖点位置加装照明装置强化夜间视觉效果。镂空网格的尺寸设计需要兼顾受力与后续附加构件的安装需求，网格净空控制在200mm到400mm区间，既不会因为网格过大导致整体刚度不足，也不会因为网格过小造成材料浪费，若后续需要攀爬藤本植物，该网格尺寸刚好可以为植物枝条提供支撑，若需要加装透光耐力板或阳光板，网格尺寸也匹配常规板材的裁切规格，减少现场裁切的材料损耗。从受力特性来看，整个结构属于空间网格壳体结构，竖向荷载会通过径向肋条均匀传递到底部环梁，再传递到基础，环向箍条主要承担径向肋条传递的水平分力，整个结构无多余受力构件，材料利用率远高于常规的矩形框架结构，相同覆盖面积下用钢量可降低30%左右，

　　同时镂空结构的风阻系数远小于封闭壳体结构，在户外大风环境下的抗风性能更优，不会因为风压过大出现结构掀翻的问题。建模过程中需要重点校验所有构件的弯折曲率，保证每一根径向肋条的弯曲弧度与母线完全贴合，环向箍条的每一圈均为垂直于结构中心竖轴的正圆形，避免安装时出现构件错孔、无法贴合的问题，所有相贯线切口需要在工厂预制完成，现场仅需完成拼接固定，减少现场作业的工作量。针对不同的应用场景，还可以在结构内侧加装环形吊挂构件，用于悬挂装饰吊饰、音响设备、喷雾装置等，适配不同场景的功能需求，比如在夏日文旅场景中可在环向构件上加装喷雾头，在穹顶覆盖区域形成降温微环境，在商业美陈场景中可在网格上缠绕灯带，形成发光的水滴造型装置，强化夜间视觉吸引力。
