大吨位气动锻锤工业设备三维结构

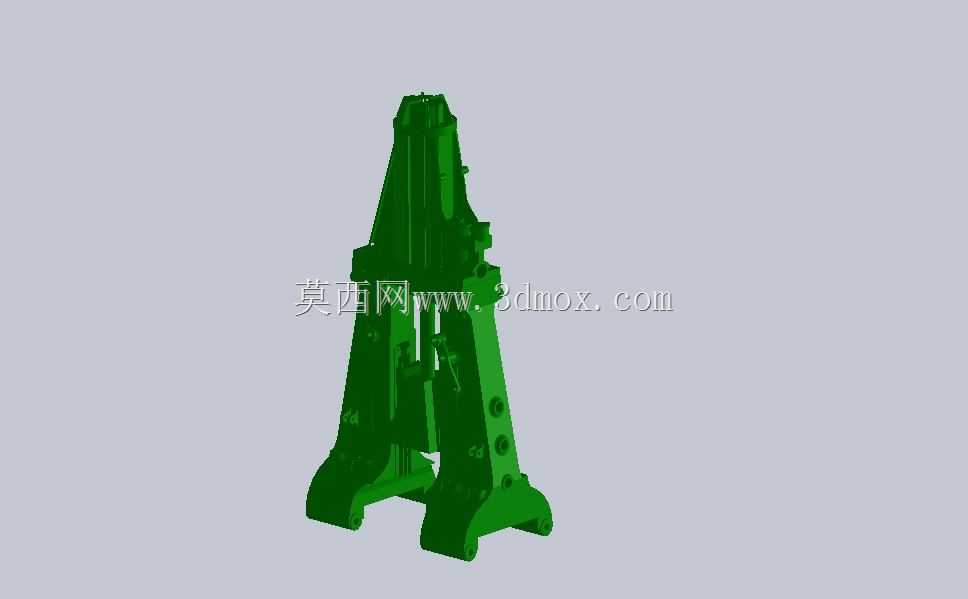

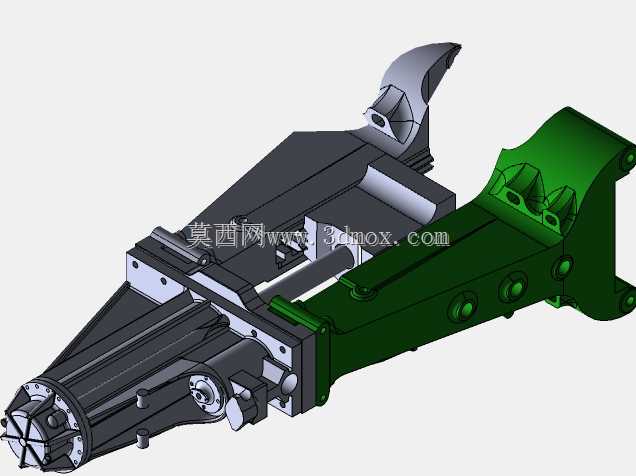

　　这套气动锻锤的三维结构，还原了5000磅级自由锻设备的完整机械构造，从落地式机架的筋板布局到锤头导向段的配合间隙，都按照实际锻造车间的设备测绘参数搭建，没有做简化的外观处理，每一处连接螺栓的沉孔位置、气缸管路的排布走向都和现场在用设备保持一致。在实际锻造生产场景里，这类大吨位气动锤主要承担中小型锻件的拔长、镦粗、冲孔工序，常见于五金工具厂、汽车配件锻造车间、小型农具生产厂的热加工工段，和模锻设备不同，它的锤头行程自由度更高，不需要配套专用锻模就能完成多品种小批量的锻件加工，换产时只需要更换简单的砧块就能适配不同的加工需求，对于批量不大、锻件形状多变的生产场景适配性极强。从功能特性来看，这套结构采用双立柱龙门式落地机架，

　　机架底部的叉形支脚直接通过地脚螺栓固定在混凝土减震基础上，支脚位置预留的二次灌浆孔尺寸和现场安装的预埋螺栓间距完全匹配，安装时不需要额外做机架转接板，直接对齐基础预埋螺栓就能完成初定位。机架内侧的导向导轨采用分段式设计，靠近锤头工作段的导轨面做了加厚处理，因为锤头往复冲击时这个位置的侧向载荷最大，加厚导轨可以减少长期冲击带来的导轨变形，导轨和机架的连接采用沉头螺栓加定位销的组合，后期维护更换导轨时不需要拆解整个机架，只需要拆除磨损段的连接紧固件就能完成更换，大幅降低了设备的停机维护时间。设计思路上，整个设备的重心完全落在两个支脚的中心连线范围内，锤头的冲击作用线和机架中心轴线重合，避免冲击时机架产生附加倾覆力矩，

　　气缸布置在机架顶部的封闭腔体内，气缸活塞杆和锤头的连接采用浮动式接头，能够抵消少量的加工同轴度误差，避免活塞杆承受侧向弯矩导致密封件过早磨损。锤头部分的质量按照5000磅的打击能量做了配重分配，锤头和导向导轨的配合间隙预留了热膨胀余量，因为锻造车间环境温度高，连续作业时锤头和导轨都会产生温升，预留的间隙可以避免热胀导致的锤头卡滞。砧座部分和机架采用分体式设计，砧座直接落在独立的减震基础上，和机架基础之间留有减震缝隙，避免打击时的振动直接传递到机架导致连接螺栓松动。从安装边界尺寸来看，设备的整体宽度控制在两米以内，安装时两侧只需要预留一米左右的操作和维护空间就能满足日常使用需求，顶部气缸的检修高度距离地面不超过六米，

　　常规厂房的层高都能满足安装要求，不需要额外加高厂房。设备的气动控制管路沿着机架外侧的筋板凹槽排布，管路固定卡子的位置都避开了运动部件的行程范围，不会出现锤头运动时剐蹭管路的问题，进气管路的接口设置在机架侧面离地一米二的位置，和车间常规压缩空气管路的安装高度匹配，接管时不需要额外做管路转接。整个结构的受力部件都做了应力集中优化，机架的转角位置都采用大圆角过渡，避免长期冲击载荷下转角位置产生疲劳裂纹，筋板的厚度从顶部到底部逐渐递增，越靠近冲击载荷作用的底部位置，筋板厚度越大，既控制了设备的整体重量，又保证了受力薄弱位置的结构强度。在实际建模过程中，所有配合面的公差都按照实际装配要求做了预留，比如导轨和锤头的配合面、气缸和机架的安装定位面、砧块和砧座的贴合面，都按照机械设计的公差要求设置了合理的间隙和过盈量，导入工程软件后可以直接用来做设备的受力仿真、维护工艺模拟，也可以作为锻造车间布局设计时的设备占位模型使用，不需要再对模型做额外的尺寸修正。
