MicroUSB公转USB母转接头结构设计

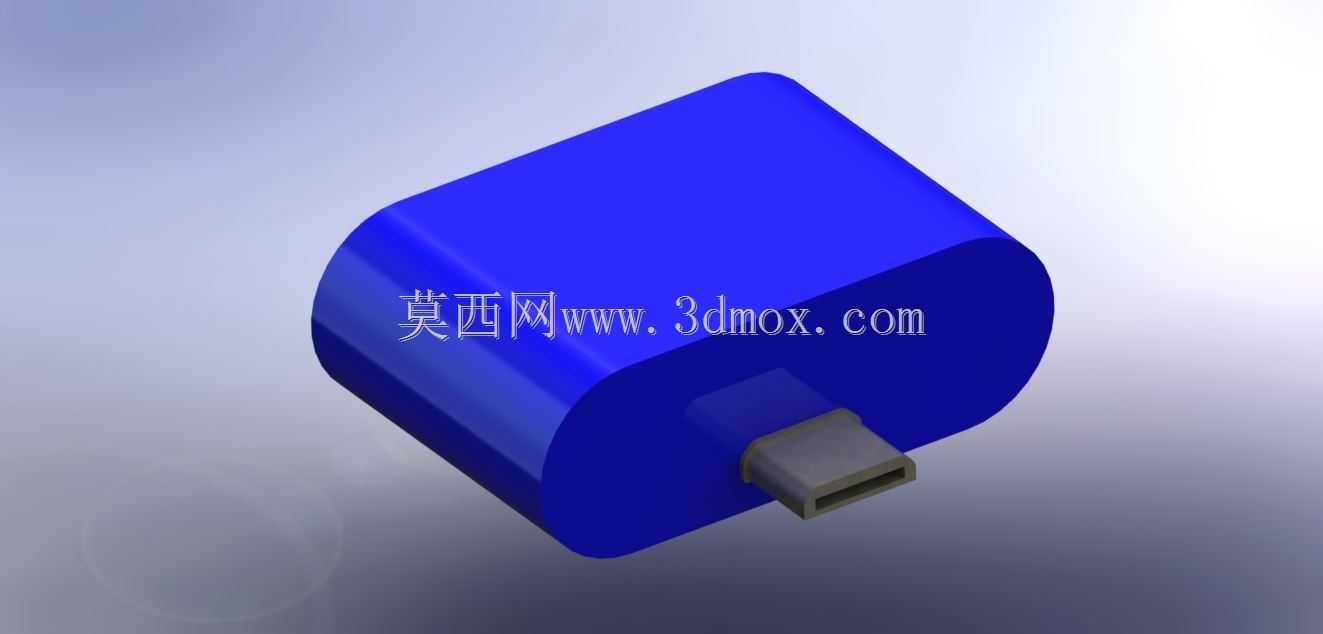

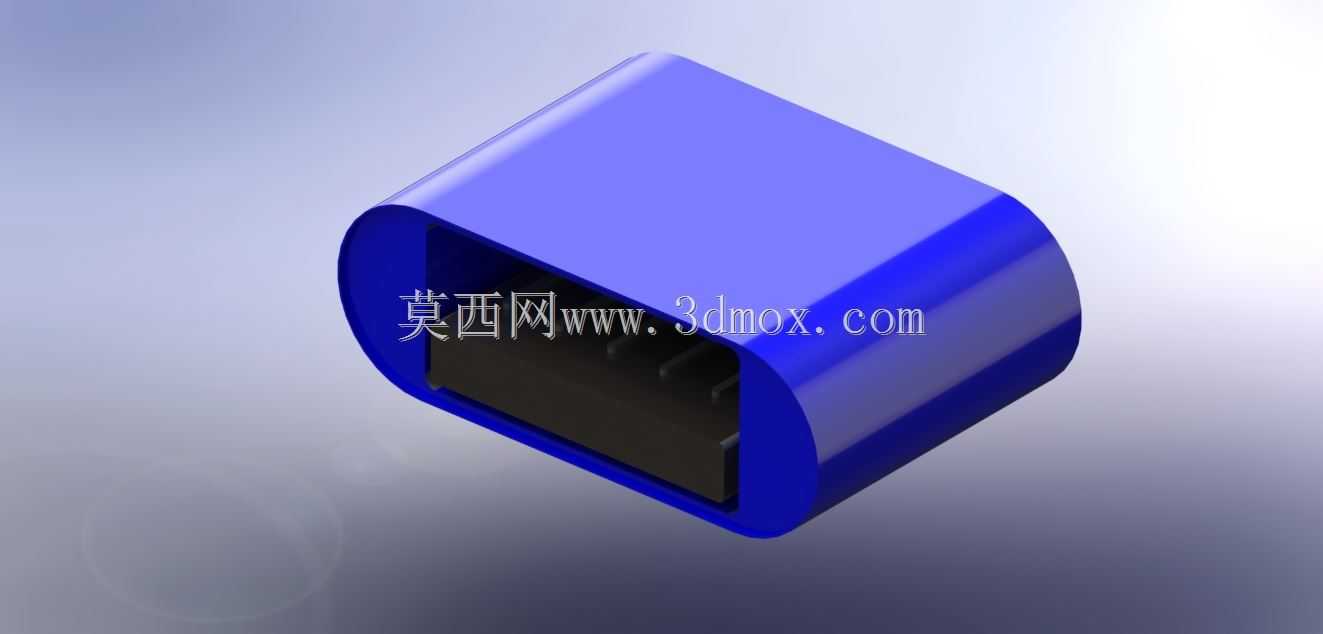

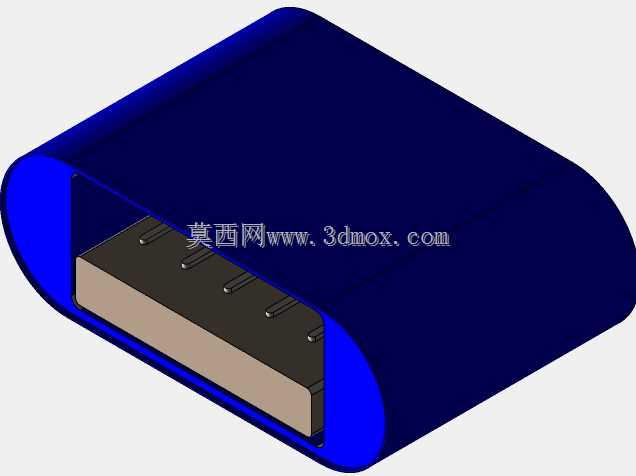

　　在消费电子外设互联、小型嵌入式设备调试、便携数码配件配套的场景里，接口适配是绕不开的结构设计环节，这款Micro USB阳转USB阴适配器，就是针对不同规格USB接口互联需求做的紧凑式结构方案。做这类转接件设计的时候，首先要卡准两端接口的安装边界，公头端要完全符合Micro USB公头的插合尺寸规范，插入母座时的插拔力控制在标准区间内，既不能过松导致接触不良，也不能过紧造成接口插拔损伤；母端的USB A型母座内腔尺寸要严格遵循通用串行总线的物理接口规范，保证常规USB A型公头可以顺畅插入，插合后引脚对位精度控制在0.1mm以内，避免出现引脚错位导致的供电或数据传输故障。外形上采用半圆弧面的筒式包裹结构，外壳做圆角过渡处理，

　　没有尖锐棱角，日常插拔握持的时候手感贴合，不会硌手，同时外壳壁厚控制在均匀1.2mm，既保证整体结构强度，日常插拔受力时不会出现壳体开裂，也不会因为壁厚过大造成整体尺寸冗余，整个转接头的长度控制在20mm以内，最大外径不超过12mm，插在设备接口上不会突出过多，避免日常携带时剐蹭到其他物品导致接口受力断裂。内部结构设计上，公头的金属引脚与母端的对应引脚做直连式导通布局，减少线路弯折带来的信号损耗，供电引脚的导通接触面积做加大处理，满足最大2A的电流通过需求，适配常规U盘、鼠标、小型USB外设的供电与数据传输要求；引脚外围做绝缘挡墙结构，避免相邻引脚间距过小出现短路风险，绝缘件选用耐高温的工程塑料材质，

　　满足回流焊或者日常使用时的温升要求，不会因为长时间通流出现绝缘件软化变形。外壳和内部绝缘基座的配合采用卡扣式固定，不需要额外打胶或者螺丝固定，装配工序简单，量产时组装效率更高，卡扣的扣合量控制在0.3mm，既保证装配后壳体不会松脱，也不会因为扣合量过大造成装配时壳体开裂。实际使用场景中，这类转接头常配套在带Micro USB OTG功能的手机、老旧平板、嵌入式开发板上，用来扩展连接USB外设，比如插U盘读取数据、连接USB鼠标做操作输入、接小型USB模块做调试，设计时还要考虑插合后的受力情况，公头根部做加强筋结构，当转接头受到侧向力的时候，应力会分散到外壳和设备接口的贴合面上，不会直接作用在公头的引脚上，避免公头从根部断裂。

　　外壳表面做哑光磨砂处理，不容易残留指纹和划痕，日常使用中能保持较好的外观状态，两端接口的开口处做0.2mm的倒角导向，不管是公头插入设备母座，还是外设公头插入转接头母座，都能顺着倒角滑入，不需要刻意对准也能顺畅插合，降低日常使用的对位难度。做三维建模的时候，要把所有配合公差都考虑进去，公头的金属外壳尺寸做负公差，母端的内腔尺寸做正公差，保证不同厂商生产的接口都能兼容适配，不会出现个别接口插不进去或者过松的问题，同时内部的引脚位置要和实际五金件的尺寸完全匹配，建模时预留出五金件的装配间隙，避免量产时出现五金件装不进去的情况。另外还要考虑长期插拔的磨损问题，接口的接触金属片选用弹性较好的铜材，表面做镀金处理，降低接触电阻，同时提升耐磨性能，保证上千次插拔后依然能保持稳定的接触性能，不会出现接触不良导致的断连、供电不足等问题。整个结构没有多余的复杂零件，整体零件数量控制在5件以内，分别是外壳、公头五金组件、母座五金组件、内部绝缘基座、尾部挡片，结构简单可靠，量产开模成本低，适合大规模批量生产，同时因为结构紧凑，整体重量不到5g，携带的时候几乎没有负重感，适合作为随身数码配件使用。
