带侧装接口法兰式密封安装腔体结构

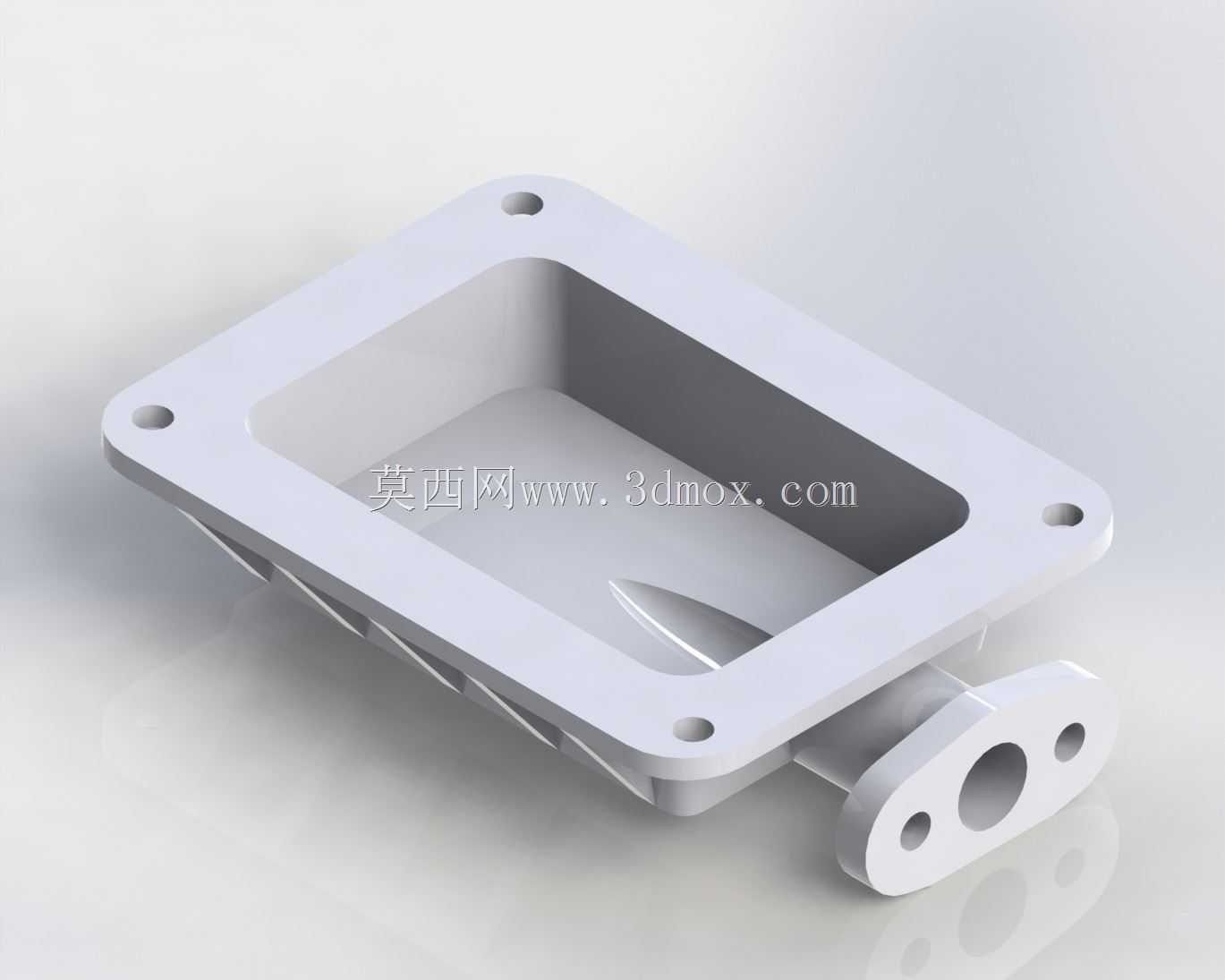

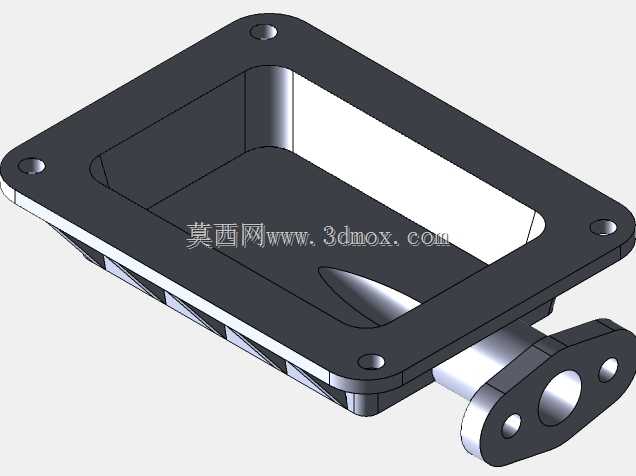

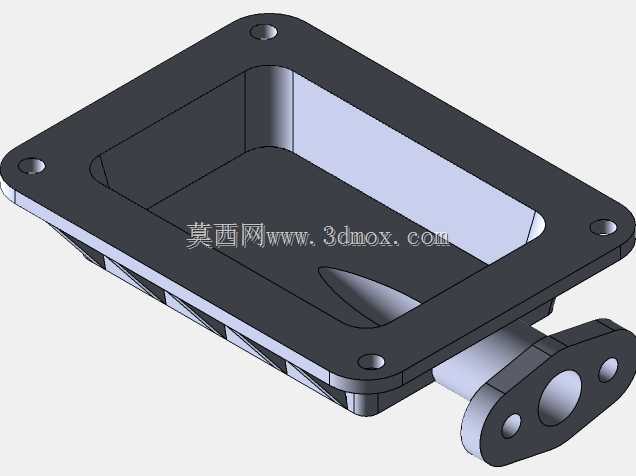

　　该带侧装接口的法兰式腔体结构，多应用于户外通讯设备的防护壳体、小型信号中继模块的封装单元、嵌入式传感终端的容纳舱体场景，在工业现场的分布式信号采集节点、户外基站的附属功能模块安装中十分常见，核心作用是为内部的电子元器件、线路板、小型功能模组提供具备一定防护能力的安装空间，同时通过标准化的安装结构实现与外部设备、安装基面的可靠固定。从结构设计逻辑来看，主体采用沉腔式结构，腔体内部做了均匀的壁厚设计，侧壁与底部的过渡位置采用圆角过渡，既可以避免注塑或机加工过程中的应力集中问题，也能减少内部元器件安装时的磕碰风险，腔体开口边缘做了整圈的法兰翻边，翻边上均匀布置了6个贯通的安装孔，孔位采用对称式排布，

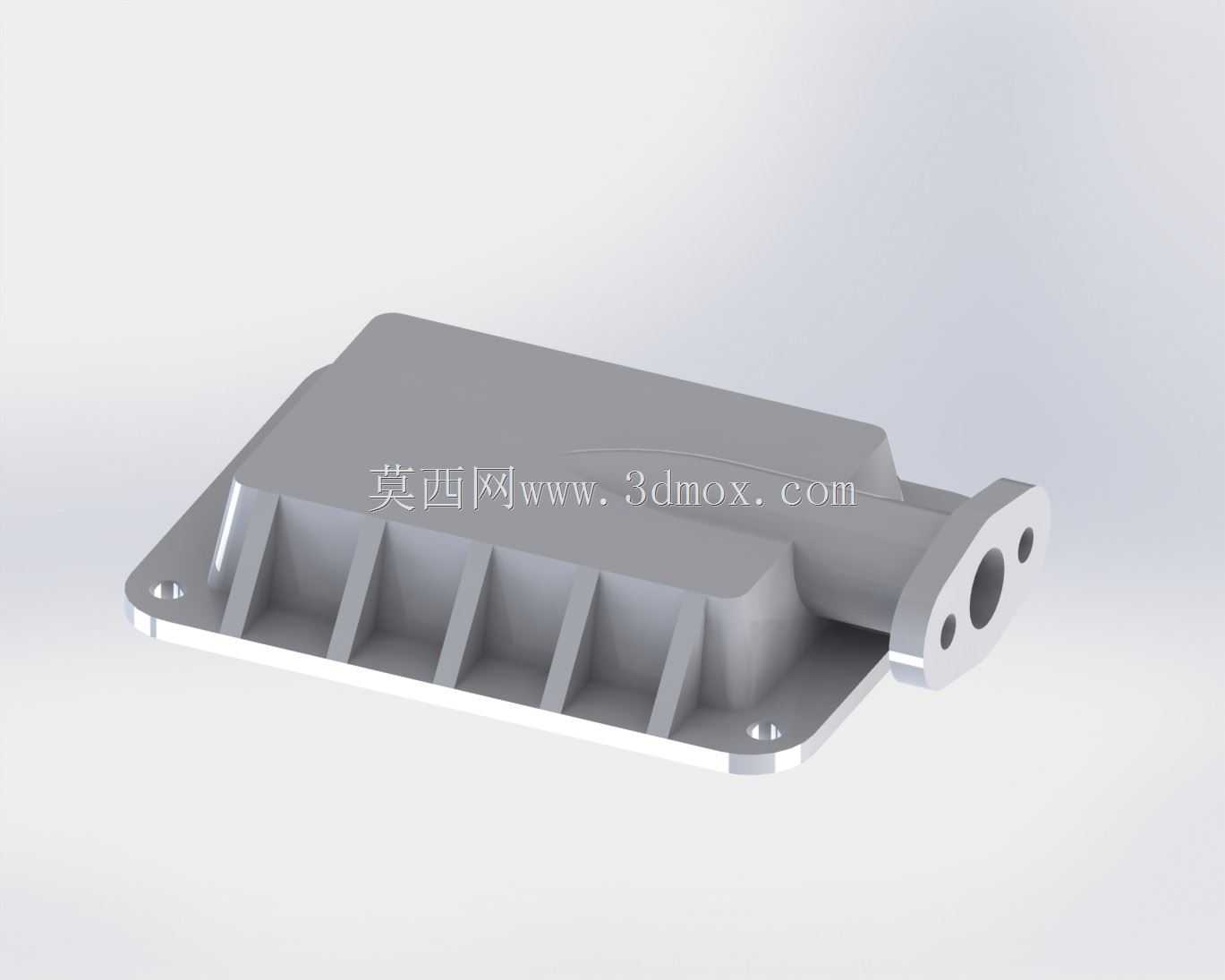

　　安装时可通过螺栓穿过安装孔与上盖或者安装基面压紧，配合法兰面的密封槽（图中虽未明确标注密封槽结构，但常规该类法兰安装结构都会预留密封件安装位）可实现IP65及以上等级的防尘防水防护，适配户外露天、多粉尘、有喷淋的工业作业环境。腔体侧面延伸出的带孔凸台结构，是专门设计的外接接口安装位，凸台上的大直径通孔用于穿设线缆或者安装管路接头，两侧的小孔用于接头的固定锁紧，避免线缆拉扯时出现松动脱落，凸台与腔体主体的连接位置做了多道三角形加强筋结构，筋位从腔体侧壁一直延伸到凸台根部，大幅提升侧装接口的结构强度，即便外接线缆受到侧向的拉扯力，也不会出现凸台断裂、连接位置开裂的问题。从安装边界尺寸来看，法兰面的外形为带圆角的矩形结构，

　　六个安装孔的孔位间距采用等距与对称结合的排布方式，既适配标准规格的密封胶条安装，也能兼容市面上通用的通讯模块安装基面尺寸，不需要额外做转接板就可以直接固定在标准安装位上；侧装凸台的伸出长度经过严格控制，不会超出法兰面的安装投影范围，避免安装时与周边的其他部件产生干涉，腔体内部的有效容纳深度可以容纳常规厚度的印刷线路板以及高度不超过腔深的电子元件，内部没有多余的凸柱或者冗余结构，给内部元器件的布局留出了足够的调整空间。在实际工程应用中，这类腔体结构通常会采用ABS工程塑料注塑成型或者铝合金压铸成型，塑料材质的版本多用于对重量要求高、防腐蚀要求一般的室内外通讯点位，铝合金版本则多用于散热要求高、结构强度要求更高的工业级通讯设备场景；

　　设计过程中需要重点关注法兰面的平面度公差，通常要控制在0.1mm以内，保证压紧密封件时整个法兰面受力均匀，不会出现局部间隙导致的防护失效问题，侧装接口的通孔位置需要做倒角处理，方便线缆或者接头穿装的时候不会刮伤线缆外皮，安装孔的位置度公差控制在0.05mm范围内，避免批量安装时出现孔位错位无法装配的问题。另外腔体外侧底部的平整面可以根据使用需求粘贴散热胶垫，当内部安装发热功率较大的通讯模块时，可以通过底部平面将热量传导到安装基面，辅助提升整体散热能力，不需要额外在腔体上开孔散热，进一步保证腔体的整体防护性能；法兰边的厚度经过受力校核，在螺栓按照标准扭矩锁紧的情况下，不会出现法兰边变形翘曲的问题，长期使用也能维持稳定的密封压紧力。
