法兰安装式滚珠轴承惰轮传动组件

　　这款滚珠轴承惰轮总成，是带传动系统里承担张紧、导向功能的核心配套部件，在各类需要精准控制皮带张紧力、调整传动包角的设备中都有广泛应用，不管是小型通讯设备的内部动力传递，还是轻工自动化设备的输送传动链路，都能看到这类结构的身影。很多工程师在做带传动布局的时候，经常会遇到中心距受限、传动包角不足导致皮带打滑的问题，或者长距离传动下皮带自重产生挠曲、运行中出现跳齿的情况，这时候就需要在传动链路的合适位置加装惰轮组件，来调整皮带的走向，补足传动包角，同时维持稳定的张紧力，避免皮带运行过程中出现松弛、振动过大的问题。

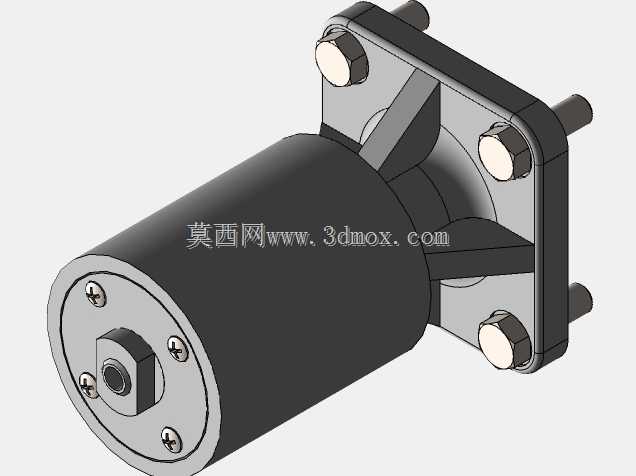

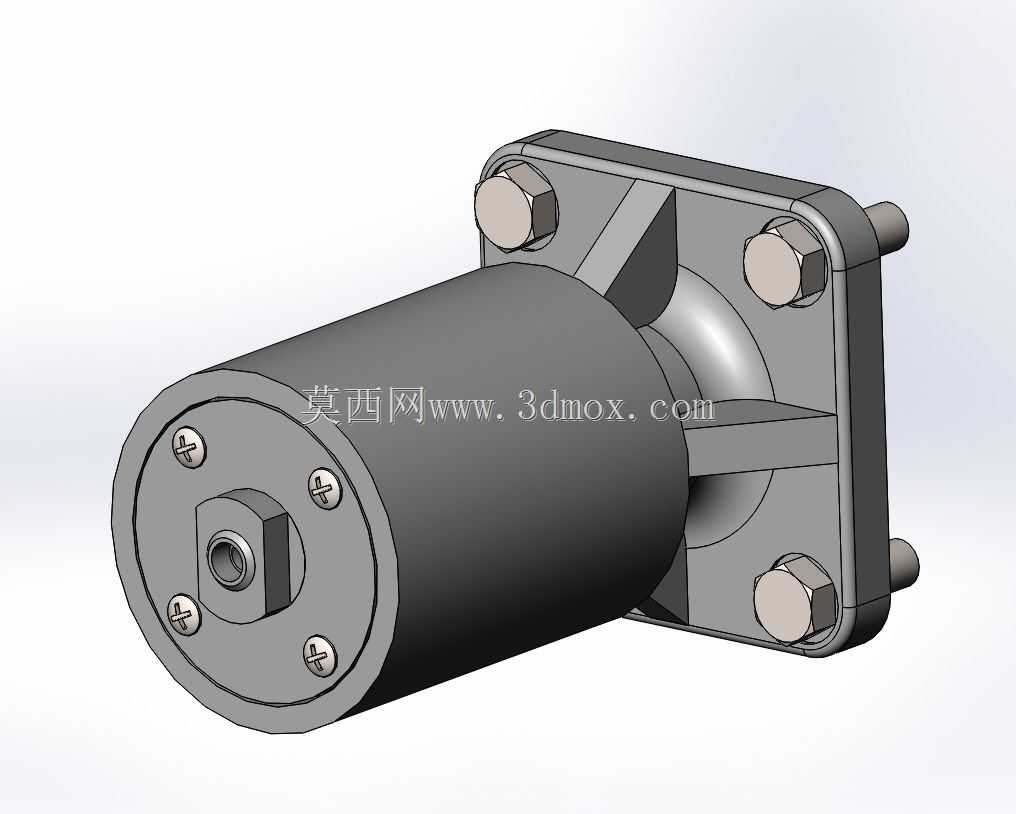

　　从结构设计来看，这款总成采用方形法兰安装的结构形式，法兰端四个角预留了螺栓安装位，采用外六角螺栓锁紧的固定方式，安装时可以直接贴合设备的安装基准面，通过四个螺栓完成定位锁紧，不需要额外设计复杂的安装支架，能有效减少设计阶段的安装位适配工作量。主体的筒状壳体是整个组件的承载基体，内部集成了滚珠轴承副，相比传统的滑动轴承式惰轮，滚珠轴承的滚动摩擦系数更低，运行过程中的发热和磨损量更小，能够适应更高的线速度运行场景，同时长期运行的精度保持性更好，不需要频繁调整张紧量来补偿磨损带来的间隙。输出端的轴头采用带中心孔的方形定位结构，配合端面的四个十字槽螺钉完成端盖的锁紧固定，端盖和壳体之间的配合面做了精密的公差匹配，能够阻挡日常运行环境中的粉尘、碎屑进入轴承内部，延长轴承的维护周期。

　　在实际选型适配的时候，首先要确认安装边界：方形法兰的安装孔位需要和设备安装面的预留孔完全对齐，安装面的平面度要控制在合理公差范围内，避免锁紧螺栓后壳体产生形变，导致内部轴承的同轴度超差，出现转动卡滞、温升异常的问题。筒状主体的外径尺寸决定了皮带的最小弯曲半径，选型时要匹配所用传动皮带的最小允许弯曲半径，避免皮带反复弯折产生早期疲劳断裂。伸出的轴端长度要和皮带的宽度匹配，保证皮带运行时完全落在惰轮的支撑面上，不会出现偏磨、掉带的问题。

　　设计这类惰轮组件的时候，首先要核算整个传动链路的张紧力需求，轴承的额定动载荷要满足最大张紧力下的使用寿命要求，避免长期负载下轴承提前失效。法兰和壳体的连接位置做了三角加强筋结构，能够承受张紧力带来的弯矩，避免安装位置在长期交变载荷下出现断裂变形。壳体的壁厚经过了强度校核，既不会因为壁厚过薄导致刚性不足，运行中产生共振异响，也不会因为壁厚过大增加不必要的重量和材料成本。端盖的螺钉分布采用均匀圆周布置，锁紧时可以按照对角顺序拧紧，保证端盖和壳体的配合面受力均匀，不会出现偏斜导致轴承内圈外圈不同心的问题。

　　在实际应用场景中，这类惰轮组件除了基础的张紧功能，还可以用来改变皮带的传动方向，在设备内部空间受限、动力源和执行件的位置无法直线排布的时候，通过多个惰轮的组合引导皮带走向，在有限的设备空间内完成动力的传递路径规划。相比张紧轮结构，惰轮不需要额外的张紧调节机构，安装完成后位置固定，适合对传动精度要求高、不需要频繁调整张紧力的固定传动链路，运行过程中的位置稳定性更好，不会因为调节机构的松动导致传动精度下降。日常维护时只需要定期检查轴承的润滑状态，观察皮带的磨损情况，不需要复杂的拆解维护，能够降低设备的后期运维成本。
