工业设备用杠杆滚轮式行程触发限位构件

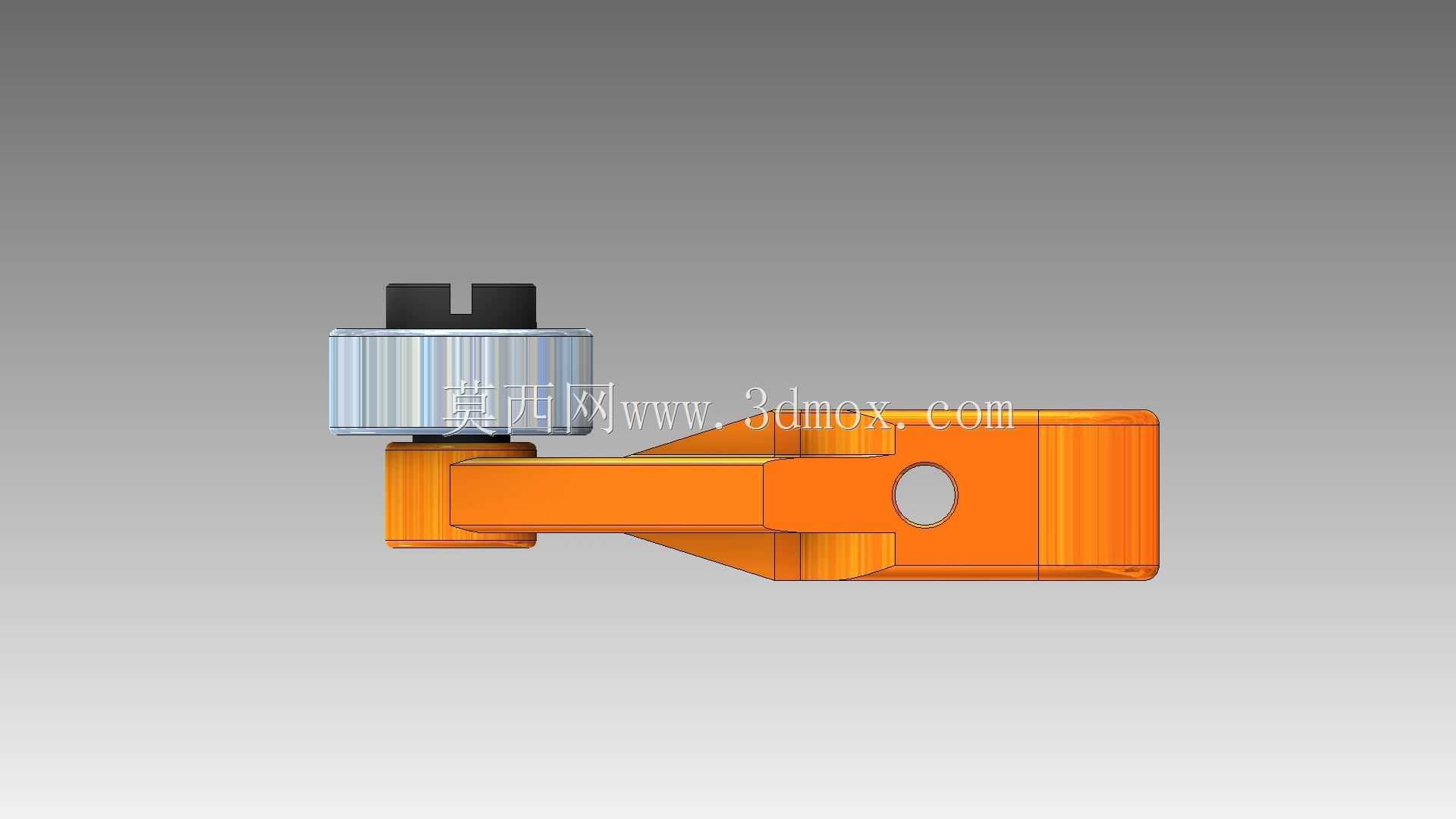

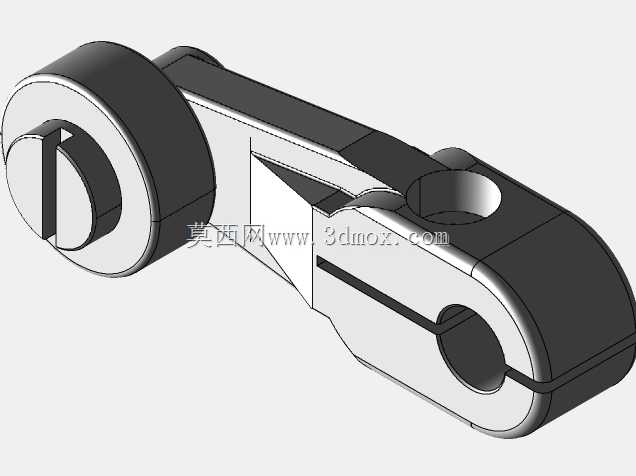

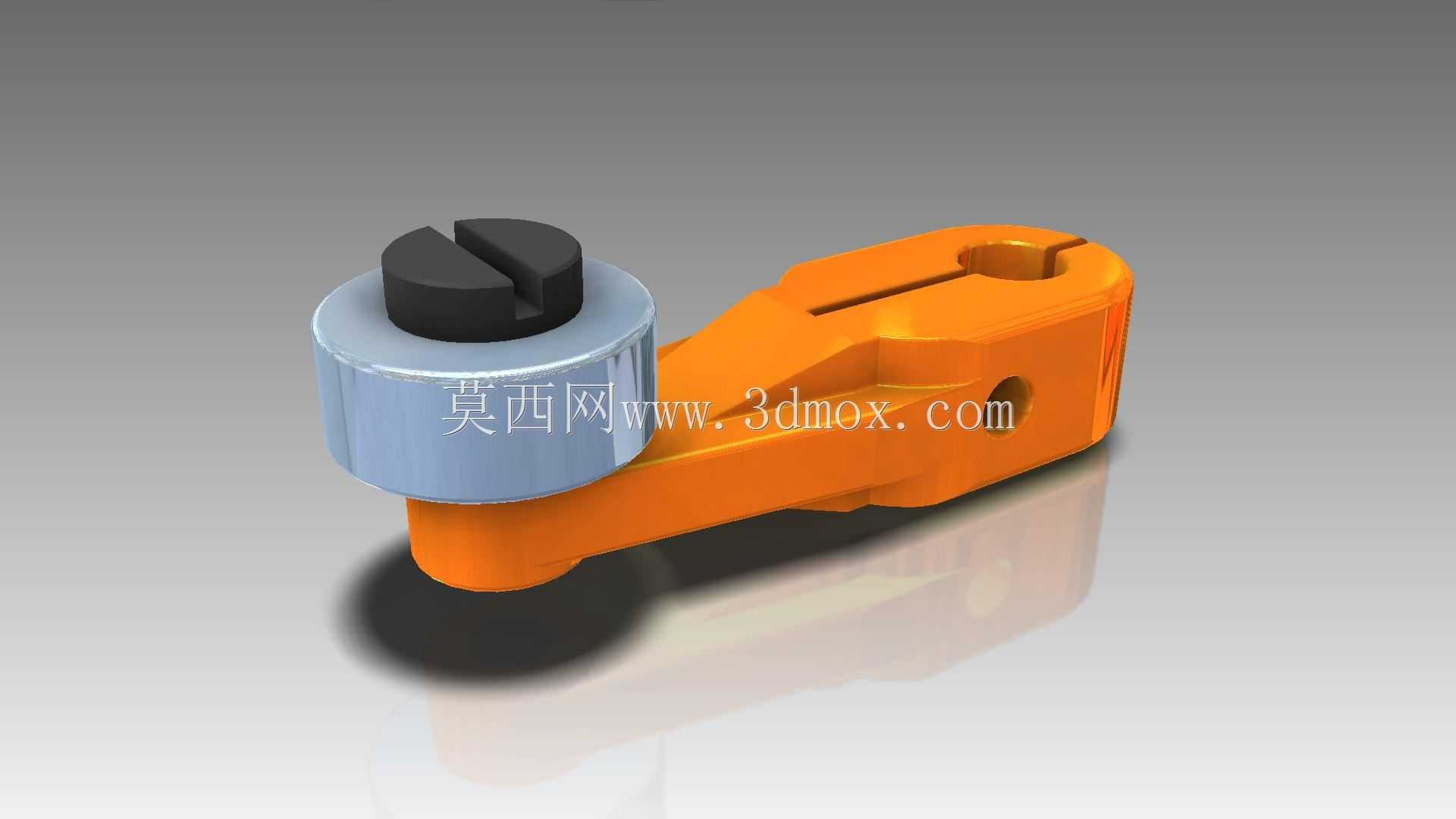

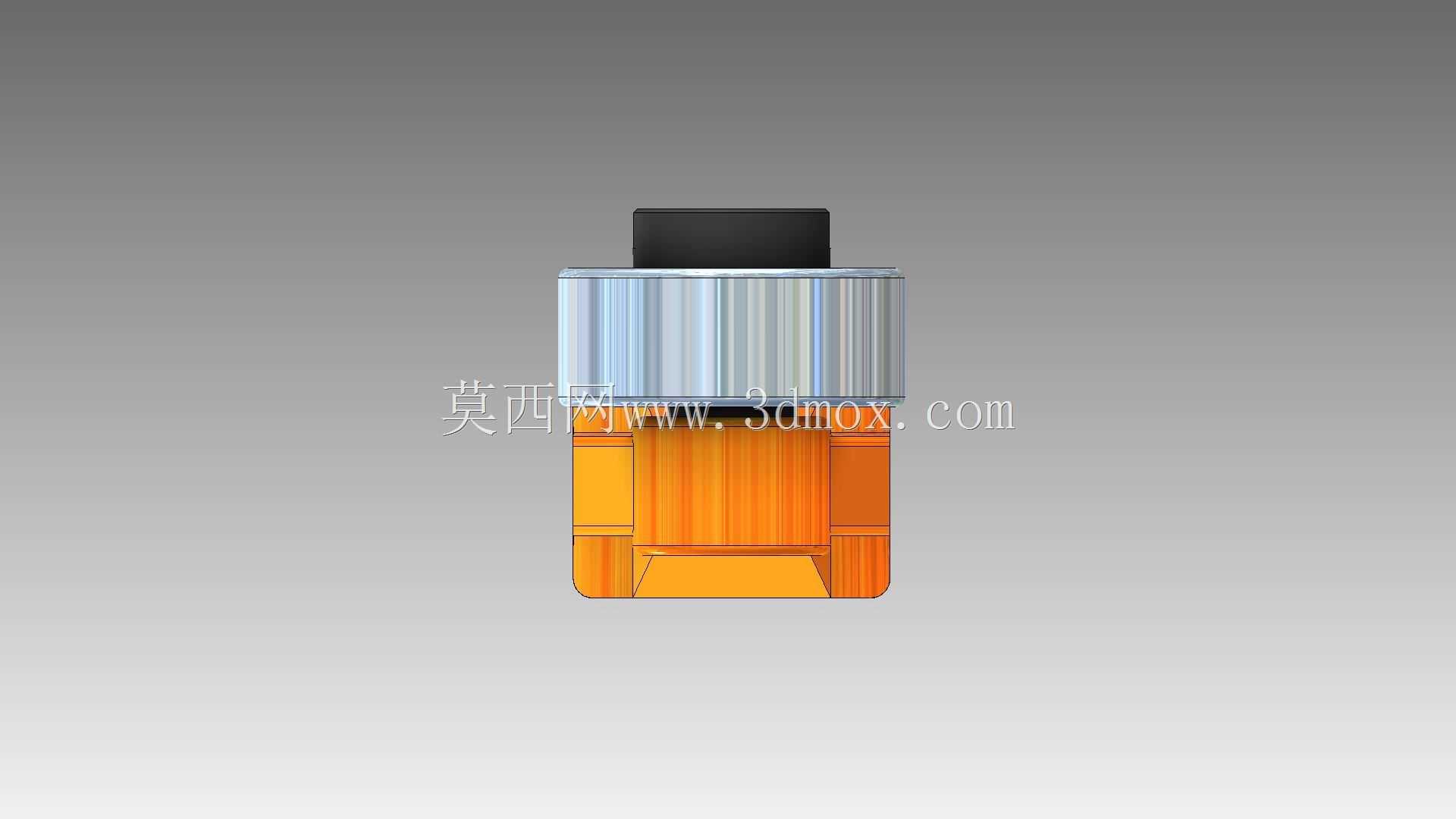

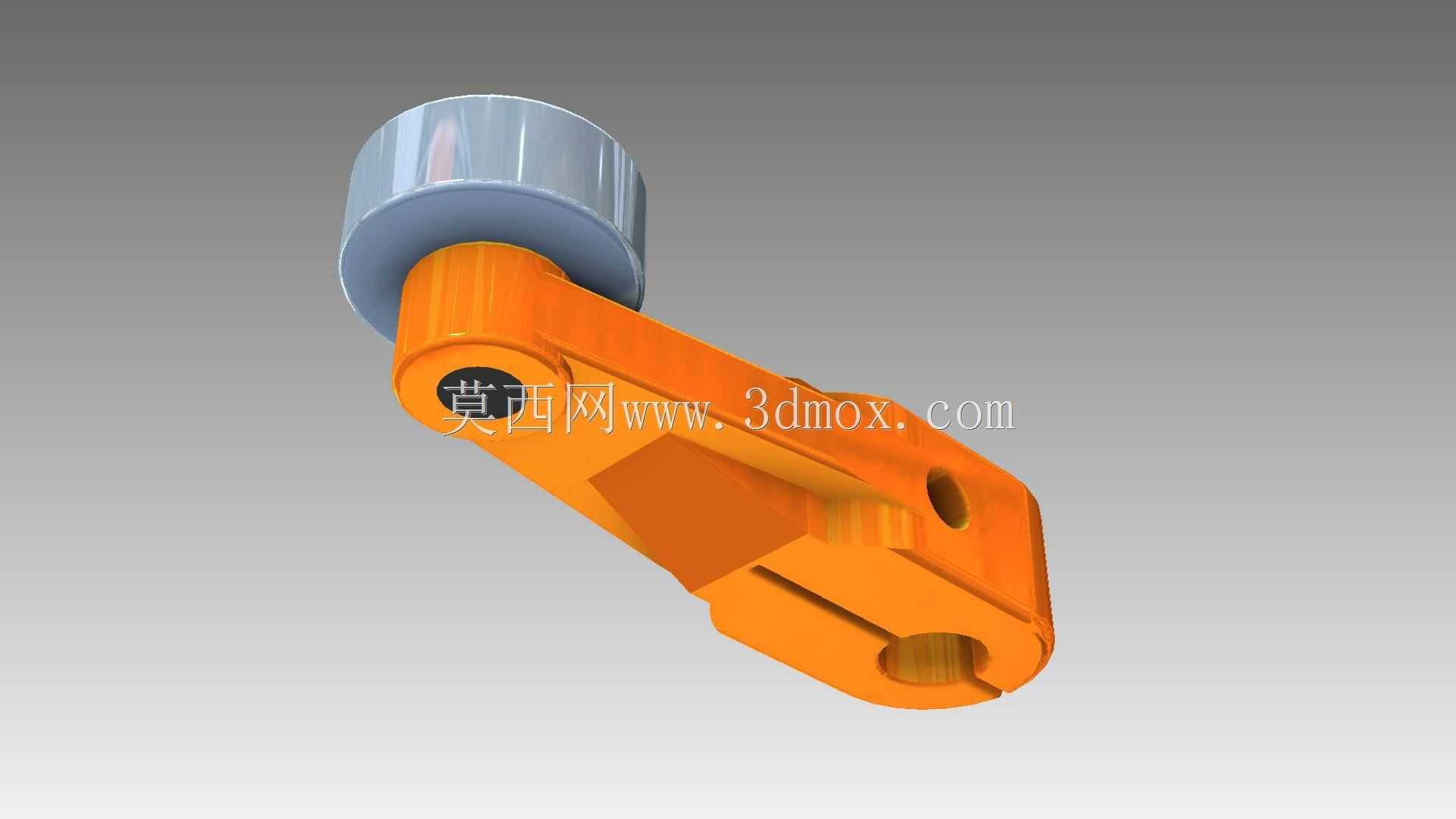

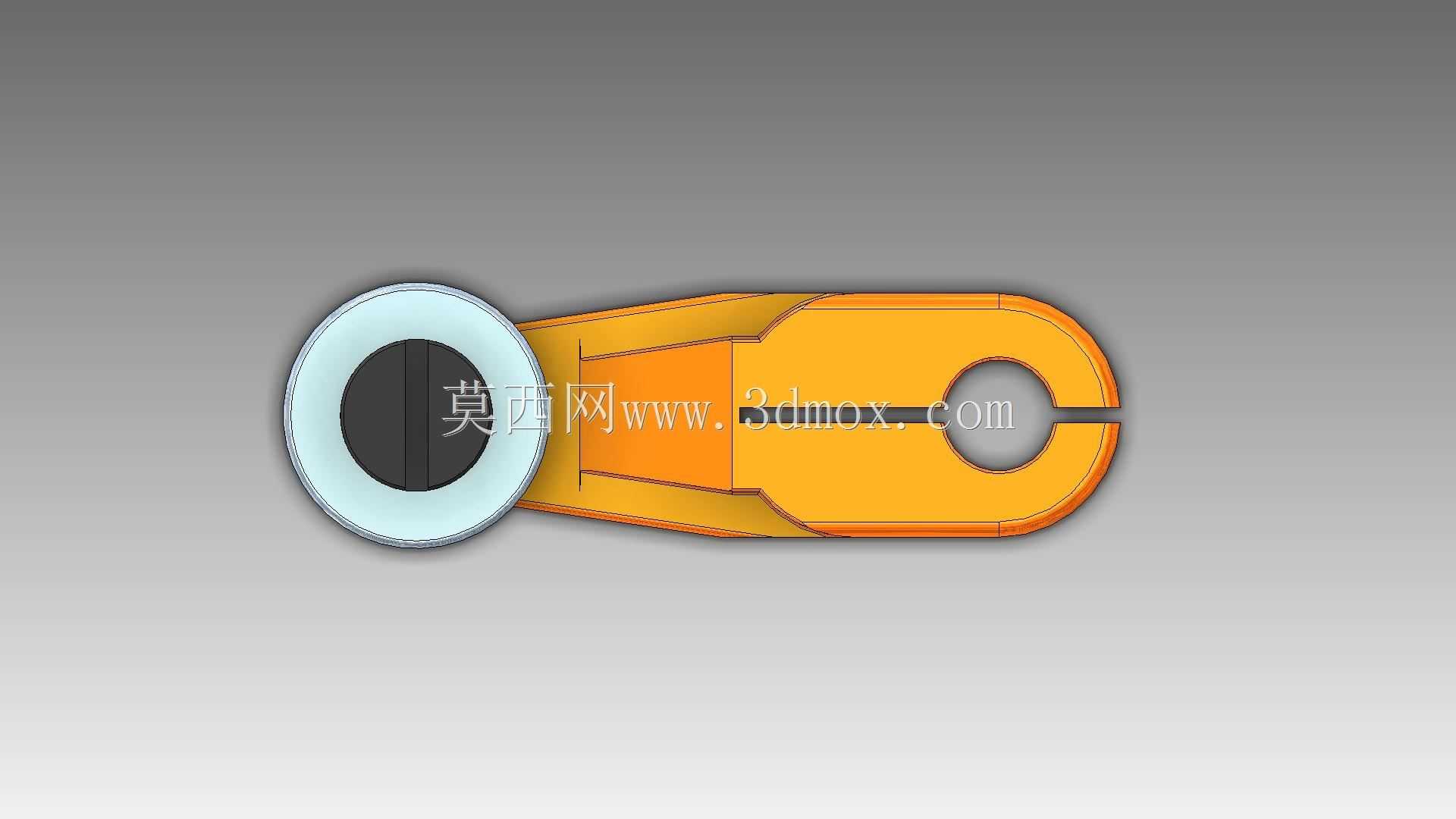

　　在自动化生产线、物料输送系统、机床进给机构以及各类专用设备的运动控制环节里，这类带滚轮的杠杆式限位构件是位置信号触发的核心机械部件，它不需要复杂的电控传感前置结构，完全依靠机械接触的硬触发逻辑传递位置信号，在强电磁干扰、高粉尘、多油污的恶劣工业场景下，可靠性远高于非接触式的光电类检测元件。很多刚入行的结构设计人员在做设备布局时，容易忽略这类构件的安装边界，要么留的触发行程不够导致开关被撞坏，要么滚轮接触角度不对出现信号漏触发，实际上从三维结构上就能看出它的设计逻辑：摆臂采用带安装槽的长条形铸铝基座，端部的滚轮采用金属基体加耐磨表层的结构，滚轮顶部的一字槽是用来调整滚轮压紧预紧力的，摆臂根部的轴孔用来和开关本体的转轴配合，侧面的通孔是用来穿装锁紧销，避免摆臂在长期往复摆动中出现轴向窜动。

　　从实际应用场景来看，这类构件最常装在输送线的两端作为行程硬限位，当工装托盘带着工件移动到线体端部时，托盘侧边的挡边会先接触到滚轮，随着托盘继续移动，杠杆会绕转轴转动一定角度，当转动到设定阈值时就会触发内部的微动开关触点，发出到位信号给PLC，控制输送电机停转或者触发下一步的上料、转运动作。在机床的刀库换刀机构里，它也会被用来检测刀臂的伸出、缩回位置，相比光电开关，它不会因为切削液飞溅、铝屑堆积出现误信号，只要机械结构没有被撞变形，触发精度就能长期保持在0.1mm的偏差范围内。

　　做三维建模的时候要特别注意几个尺寸边界：首先是滚轮的外伸长度，要保证触发时接触的是滚轮的圆柱面，而不是摆臂的棱边，否则长期摩擦会把摆臂磨出凹槽，导致触发行程出现漂移；其次是摆臂的摆动角度范围，正常工作时的触发角度要控制在总摆角的30%-70%区间，不能顶到死点位置，否则内部的复位弹簧长期处于极限压缩状态会出现塑性变形，导致开关复位失效；还有安装面的平面度要求，整个开关的安装基准面要和运动方向平行，偏差不能超过2度，否则滚轮会受到侧向的剪切力，时间长了滚轮轴承会过早磨损，出现转动卡滞的问题。

　　很多设备维护人员在现场更换这类构件时，经常会出现调整不当的问题：要么把摆臂压得太死，设备刚启动就触发限位导致无法动作，要么留的间隙太大，运动部件超程了还没触发信号，造成设备撞坏。实际上从结构设计的角度，正确的调整方式是让运动部件在到达设定停止位置时，滚轮被压下的行程是总行程的三分之二，这个位置既能保证触点可靠触发，又不会给内部结构施加过大的冲击力。另外滚轮的材质选择也和应用场景直接相关，在普通的常温车间环境里用钢基滚轮就足够，在有洁净要求的食品、医药生产线上，要换成尼龙或者不锈钢材质的滚轮，避免生锈或者掉屑污染生产环境，在有高温烘烤的涂装线场景下，还要换成带耐高温轴承的滚轮，避免润滑脂干涸导致滚轮卡滞。

　　从结构强度的角度看，摆臂的截面设计成带加强筋的槽型结构，就是为了在减轻整体重量的同时，保证受到侧向撞击时不会轻易弯曲变形，毕竟在设备出现故障、运动部件失控冲过来的时候，这个限位构件还要承担一定的机械阻挡缓冲作用，当然它不能替代硬限位挡块，只是作为电控触发的第一道信号源，真正的硬限位还要在它后面加装高强度的金属挡块，避免开关被撞碎后运动部件冲出造成安全事故。在做三维装配仿真的时候，一定要做运动干涉检查，模拟摆臂在全行程摆动过程中，会不会和周围的管线、安装支架发生剐蹭，很多现场出现的开关损坏问题，都是前期建模时没做干涉检查，摆臂摆动时磨到了旁边的电缆，时间长了把电缆磨破造成短路，或者被电缆卡住无法复位。
