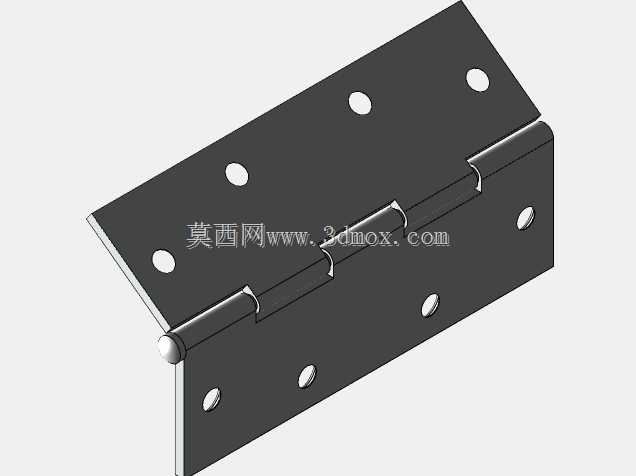

带多配置特征的工业用铰链结构设计

　　在各类工业设备、柜体结构、通讯机箱以及民用五金的装配场景里，铰链作为实现两个构件之间相对转动、同时保持连接可靠性的核心部件，其结构合理性直接决定了开合部件的使用寿命、操作手感与密封配合精度。这款带配置特征的铰链结构，在设计阶段就充分考虑了不同安装场景下的适配需求，没有采用单一固定尺寸的结构逻辑，而是通过配置特征的参数化设置，覆盖了多种常用安装孔距、开合角度以及页片厚度的组合方案，结构设计人员在选型调用时，可以根据实际安装边界快速匹配对应配置，无需重复从零开始建模调整，能大幅缩短结构设计阶段的零部件选型与适配周期。从实际功能层面看，这类铰链的核心作用是实现固定端与活动端的铰接传动，既要保证活动部件绕转轴转动时无卡滞、无旷量，

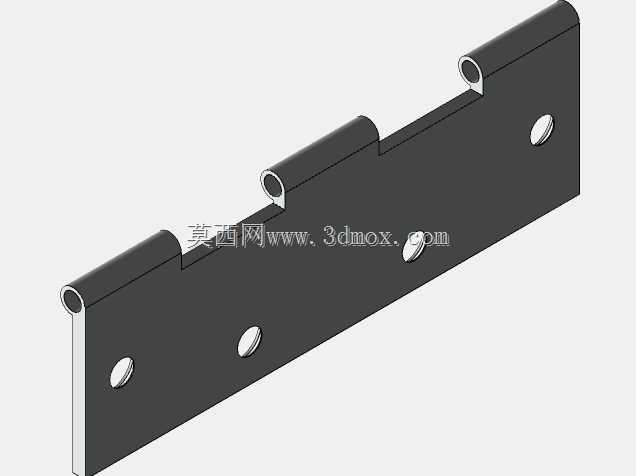

　　也要承受活动部件自身重量以及开合过程中产生的冲击载荷，因此在结构设计时，转轴与页片的配合公差经过了反复校核，转轴部位采用了同轴度精度较高的配合设计，避免长期开合使用后出现转轴磨损松旷、页片错位的问题。页片部分的结构做了等强度优化，在安装孔位周边做了局部加厚处理，避免螺丝锁紧后页片出现应力集中导致的变形，同时页片的边缘做了圆角过渡处理，既可以避免装配过程中划伤操作人员，也能减少安装时与相邻构件的干涉风险。在安装边界的设计考量上，这款铰链的不同配置分别对应了不同的页片展开尺寸、安装孔位间距以及沉头孔深度，适配从薄钣金机箱到厚板材柜体的不同安装基材厚度，安装孔的位置尺寸严格遵循通用五金配件的安装规范，能和市面上主流的标准安装孔位实现互换，

　　不需要在安装基材上重新打孔调整，降低现场装配的改造成本。开合角度的配置覆盖了从90度限位到180度自由开合的常用场景，针对需要限位的使用场景，在转轴部位集成了角度限位结构，不需要额外加装限位挡块，活动部件开合到设定角度后会被结构自然限位，避免开合过度导致相邻部件碰撞损坏。从结构设计的思路来看，这款铰链没有追求过于复杂的特殊结构，而是在通用铰链的成熟结构基础上，通过参数化配置的方式整合了多种常用规格，建模过程中对每个配置的配合间隙、转动阻力都做了对应调整，比如针对承重要求更高的配置，适当加大了转轴的直径，增加了页片的厚度，提升整体的载荷承受能力；针对轻载、需要频繁开合的场景，则适当减小了配合面的接触面积，降低转动时的摩擦阻力，

　　提升开合操作的顺畅度。在实际工程应用中，这类铰接结构的失效大多出现在转轴磨损、安装孔撕裂、页片变形这几个部位，因此在建模阶段就对这些薄弱部位做了结构强化，比如转轴和页片的连接部位采用了大圆角过渡，减少应力集中系数，安装孔的周边做了翻边或者加厚处理，提升孔位的抗挤压能力，即使长期受螺丝锁紧力以及开合冲击，也不容易出现孔位变形、页片断裂的问题。对于结构设计从业者来说，这类带配置特征的标准铰链模型，可以直接导入到整体设备的装配体中，根据实际安装空间、承重需求、开合角度要求快速切换对应配置，不需要反复调整模型尺寸，也能避免因为自行建模导致的尺寸误差、配合公差不合理等问题，在做装配干涉检查时，可以直接通过模型模拟铰链的开合全过程，验证活动部件在整个转动行程中是否会和周边的固定结构、管线等产生干涉，提前发现设计阶段的潜在问题，减少后续样机试制阶段的修改次数。在外形尺寸的设计上，每个配置的页片厚度、转轴直径、开合半径都做了明确的参数化定义，设计人员在选型时可以直接读取对应配置的安装边界尺寸，确认在活动部件开合的全行程中，铰链自身的转动空间是否足够，不会因为尺寸预留不足导致装配后铰链无法正常转动。同时，模型的结构细节还原度较高，包括页片表面的沉头孔倒角、转轴端部的铆接结构、页片与转轴的配合间隙都做了真实还原，不是简化的示意模型，在做工程图导出、BOM清单统计时，可以直接提取对应的尺寸参数、零部件数量，大幅提升设计出图的效率。
