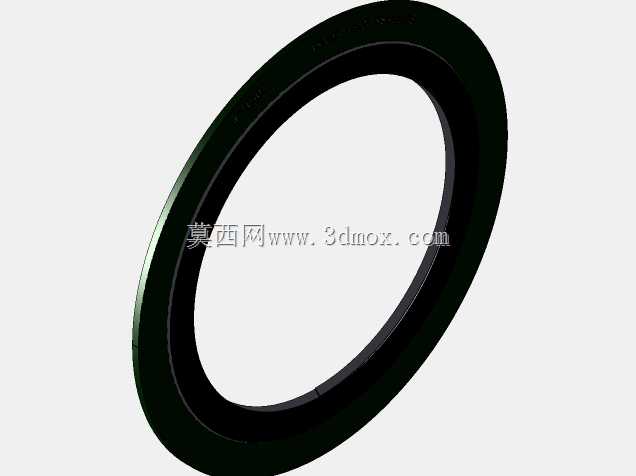

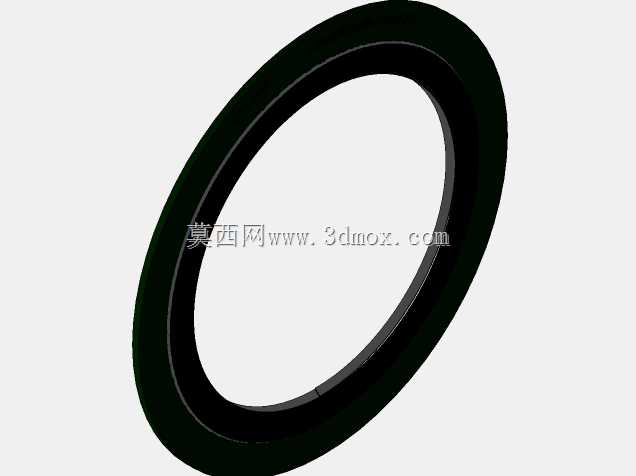

法兰连接用金属缠绕密封垫片结构

　　在石油化工、电力输送、市政给排水、工业制程管路系统中，法兰连接是最常用的可拆卸管路连接形式，而法兰面之间的静密封性能，直接决定了整套管路系统的运行可靠性，一旦密封失效出现介质泄漏，轻则造成物料损耗、现场环境污染，重则引发燃爆、介质中毒等重大安全事故，缠绕垫片就是针对法兰连接静密封场景开发的核心密封元件。这类密封件的核心功能，是填充在两片法兰的密封面之间，在法兰螺栓预紧力的作用下，填补法兰密封面的微观加工凹凸缺陷，阻断管路内部输送介质的泄漏通道，实现压力边界的长期可靠密封。不同于传统的纯橡胶垫片、纯金属垫片，缠绕垫片采用金属成型带与非金属填充带交替叠绕、首尾点焊固定的复合结构，金属带通常采用不锈钢、

　　低碳钢等延展性较好的金属材料冲压成V型或W型的波纹截面，非金属填充带则根据输送介质的特性，匹配石墨、聚四氟乙烯、无石棉纤维等不同材质，这种复合结构让垫片同时具备金属材料的回弹性与非金属材料的密封适配性，在管路系统出现压力波动、温度交变、法兰面微量偏转错位的时候，金属带的波纹结构可以产生弹性形变补偿位移，始终保持密封面的压紧应力，不会像纯非金属垫片那样在长期载荷下出现应力松弛、密封失效的问题。从设计逻辑来看，缠绕垫片的尺寸参数完全匹配对应标准法兰的密封边界，垫片的外径需要略小于法兰螺栓孔围成的内接圆直径，避免安装时垫片与螺栓发生干涉，内径则要略大于管路的通径尺寸，防止垫片伸入管路内部干扰介质流动、或者被高速流动的介质冲蚀损坏；

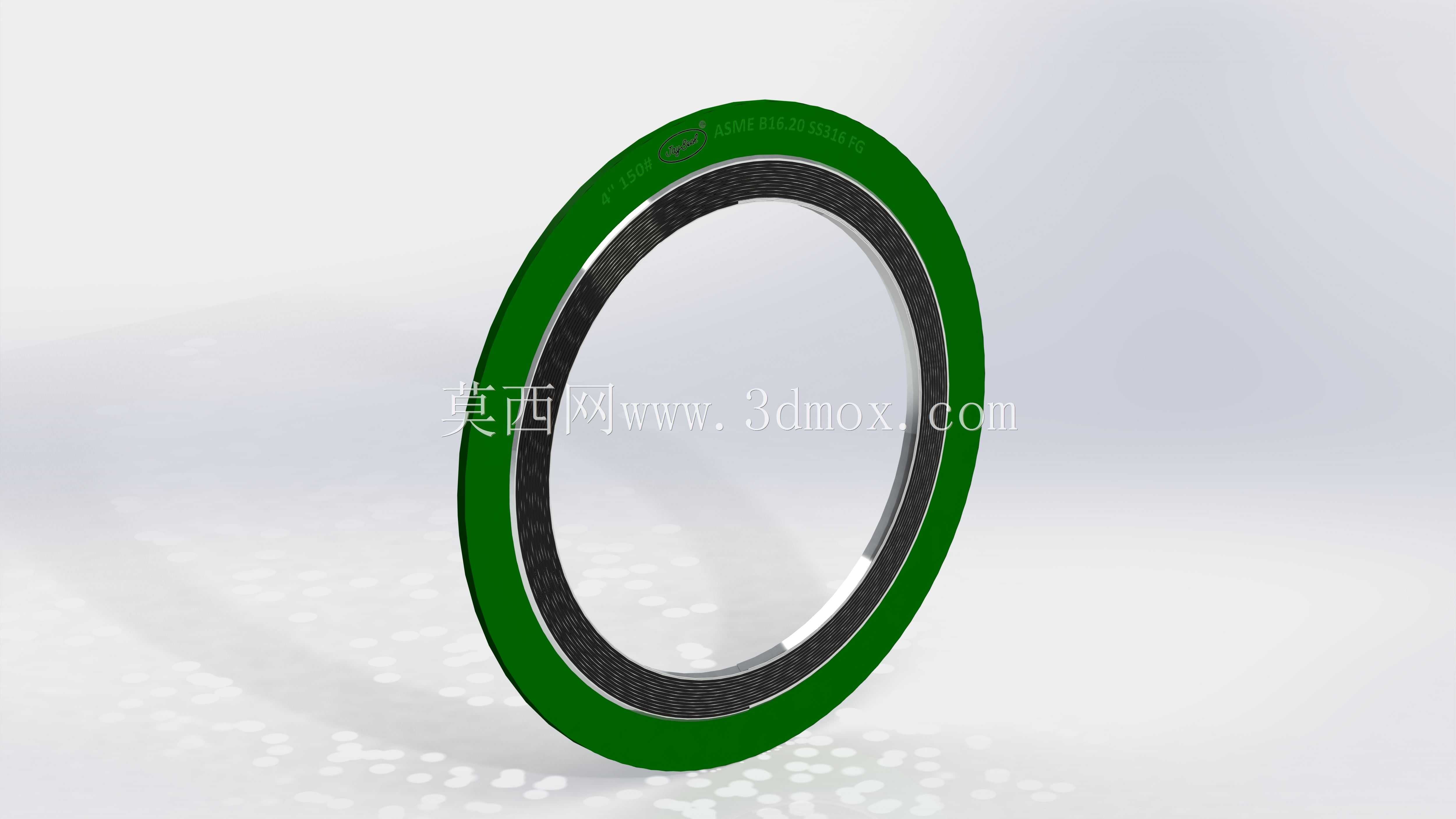

　　带内外定位环的缠绕垫片结构，外环可以在安装时起到定位对中的作用，避免垫片安装偏斜导致局部压紧力不足，同时还能限制垫片的最大压缩量，防止螺栓预紧力过大将垫片压溃，内环则可以填充法兰密封面内侧的间隙，减少介质在密封面处的湍流冲蚀，同时避免非金属填充带被高温高压介质吹蚀损坏。在实际选型应用中，需要根据法兰的公称压力、公称通径匹配对应尺寸规格的垫片，同时结合管路输送介质的温度、腐蚀性、压力等级选择适配的金属带与填充带材质：比如输送高温蒸汽的热力管路，通常选用304不锈钢带搭配柔性石墨填充带的结构，可以在-200℃到650℃的温度区间内稳定工作，适配最高25MPa的管路压力；输送强腐蚀性酸碱介质的化工管路，

　　则会选用316L不锈钢带搭配聚四氟乙烯填充带的结构，耐受各类强腐蚀介质的侵蚀。安装过程中需要保证法兰密封面的清洁度，彻底清除密封面残留的旧垫片残渣、焊渣、锈迹，避免硬质杂质嵌入垫片造成密封点泄漏，螺栓紧固时需要采用对角交叉分步紧固的方式，保证所有螺栓的预紧力均匀一致，避免单侧压紧力过大造成垫片偏压失效。这类垫片的建模过程需要重点关注缠绕层的截面波形参数、内外环的配合公差，金属带的缠绕密度直接决定了垫片的压缩回弹性能，建模时需要还原叠绕结构的层间贴合状态，同时预留出安装所需的公差间隙，保证虚拟装配时可以准确模拟垫片在预紧力下的压缩形变过程，为管路系统的密封性能仿真提供准确的模型基础。在日常运维中，缠绕垫片属于一次性密封元件，每次法兰拆卸检修后都需要更换新的垫片，避免旧垫片的回弹性能下降导致复装后出现泄漏，存储过程中需要避免垫片受潮、受机械磕碰，防止非金属填充层受潮变质、金属带变形影响密封性能。
