13mm规格六角传动套筒结构设计

　　在设备装配、产线运维、五金加工等场景里，六角套筒是扭矩传递路径上最常见的执行端部件，13mm规格的六角套筒更是覆盖了M8标准外六角螺栓、螺母的绝大多数紧固作业需求，小到家用设备拆装，大到工业产线的常规紧固件复紧，都能见到这个规格套筒的应用。不同于普通外六角扳手的开放式受力结构，套筒采用全周包覆的受力形式，作业时能完整包裹紧固件的六个受力面，不会因为施力角度偏移出现棱角打滑、磨圆紧固件的问题，尤其在空间受限的安装位，比如设备框架内侧、钣金腔体内部，外六角扳手无法垂直贴合紧固件端面时，套筒配合加长接杆、棘轮手柄就能完成紧固作业，不会因为操作空间不足出现施力死角。

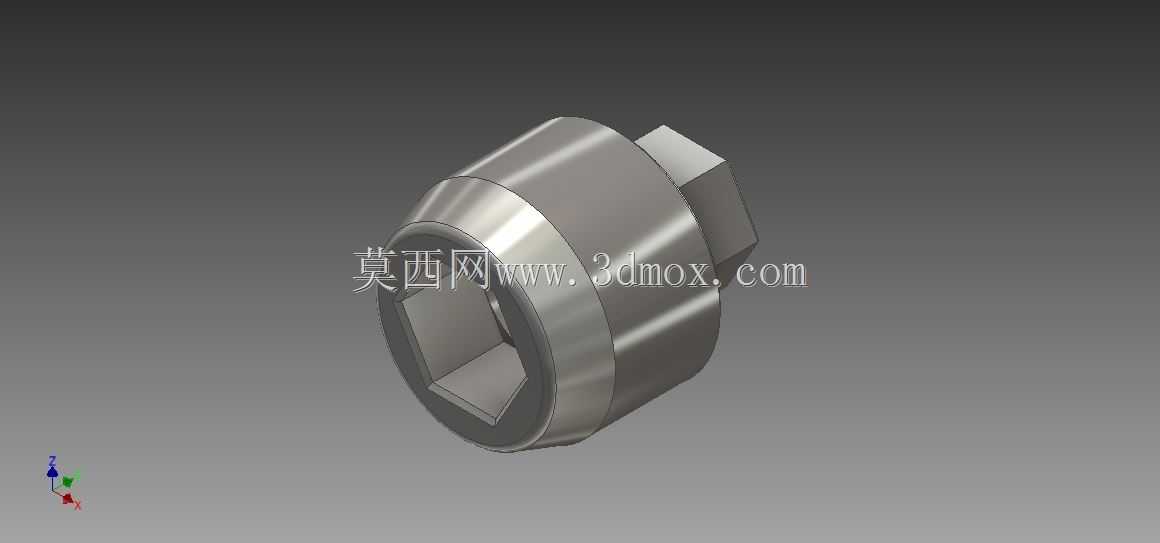

　　从结构设计逻辑来看，这款13mm六角套筒的核心尺寸围绕适配13mm对边尺寸的外六角紧固件展开，内六角工作腔的尺寸公差严格控制在过渡配合区间，既保证套筒能顺畅套入紧固件头部，又不会因为间隙过大导致受力时接触面倾斜，出现局部应力集中磨坏棱角的问题。套筒主体采用变径结构设计，工作端的壁厚经过受力核算，在M8螺栓8.8级强度对应的最大锁紧扭矩下，套筒壁的切向应力远低于常用铬钒钢的屈服强度，不会出现套筒开裂、胀形的失效问题；驱动端采用标准的四方驱动接口，能适配市面上绝大多数常规棘轮扳手、扭矩扳手、气动冲击扳手的驱动头，接口位置做了定位钢珠的卡槽设计，作业时套筒不会从驱动端脱落，避免高空作业、狭小空间作业时零件掉落的风险。

　　套筒的外形过渡段采用圆弧平滑过渡，没有尖锐的应力集中棱角，在承受冲击扭矩时，应力能沿着圆弧面均匀分散，不会在变径位置出现应力断裂的隐患。外圆面做了哑光的防滑处理，手动调整套筒位置时，手部接触不会打滑，即使手上沾有少量润滑脂、金属切削液，也能稳定握持调整套筒对位。内六角工作腔的入口位置做了微小的倒角导向，在对位紧固件时，不需要完全精准对齐就能顺着倒角滑入工作腔，降低对位难度，提升连续作业的效率，尤其是在视线无法直接观察到的暗装位置，靠手部触感就能快速完成套筒与紧固件的对位。

　　从安装边界来看，这款套筒的最大外圆直径经过优化，比同规格的普通加厚套筒缩小了近10%的外径，能适配沉头孔内的紧固件安装场景，比如钣金件上的沉头螺栓、设备底座的内嵌式安装螺母，普通套筒因为外径过大无法伸入沉孔时，这款套筒能顺利进入沉孔完成紧固，不会出现套筒外壁卡滞在沉孔入口的问题。套筒的整体长度控制在常规短套筒的尺寸区间，不会因为长度过长影响狭小空间的使用，同时配合标准接杆就能拓展作业深度，覆盖不同深度的安装位需求。

　　在实际使用场景中，这款套筒不仅能用于手动工具的紧固作业，其结构强度也能适配中小扭矩的气动工具使用，在产线批量装配工位，搭配定扭气动扳手能稳定完成紧固件的定扭锁紧，不会因为长期冲击载荷出现内六角棱角变形的问题。内六角腔的六个受力面都做了表面硬化处理，表面硬度达到HRC55以上，长期使用不会出现磨损塌陷，能保证上万次紧固作业后尺寸精度依然在公差范围内，不会因为套筒磨损导致紧固件棱角损坏。不同于加长套筒的长尺寸设计，这款短款套筒在开放式作业位使用时更加灵活，不会因为长度过长导致操作时出现干涉，尤其是在密集排布的紧固件组中，相邻紧固件间距较小时，短套筒能顺利对位目标紧固件，不会和周边的零件、紧固件发生磕碰干涉。

　　设计过程中也充分考虑了不同工况的使用需求，套筒的外表面做了防锈处理，在潮湿的运维环境、有少量切削液的加工场景中使用，不会轻易出现锈蚀，能长期保持表面精度和尺寸稳定性。驱动端的四方接口尺寸严格遵循通用工具的标准尺寸，和不同品牌的驱动工具都能实现无间隙配合，不会因为接口尺寸偏差出现驱动时晃动、打滑的问题，保证扭矩传递的效率，减少扭矩传递过程中的损耗，让施加在驱动端的扭矩能完整传递到紧固件上，保证定扭作业的精度。
