船用踢球器外侧电机转向固定支架结构

　　在船舶甲板休闲娱乐设施的配套构件设计中，这类转向支架承担着外侧驱动电机与踢球执行机构的连接承载功能，需要同时兼顾户外高盐高湿环境下的耐蚀性能、长期往复摆动的结构强度，以及甲板有限安装空间内的布局适配性。从实际使用场景来看，船舶甲板的安装基面往往存在焊接变形、装配公差累积的问题，支架的安装孔位设计采用了长圆孔与圆孔组合的布局，三个固定孔分布在三角形板件的三个角点位置，既可以通过两个圆孔实现安装定位，又能借助第三个长圆孔抵消基面加工带来的位置偏差，降低现场安装的配作难度，避免强行装配带来的结构内应力。

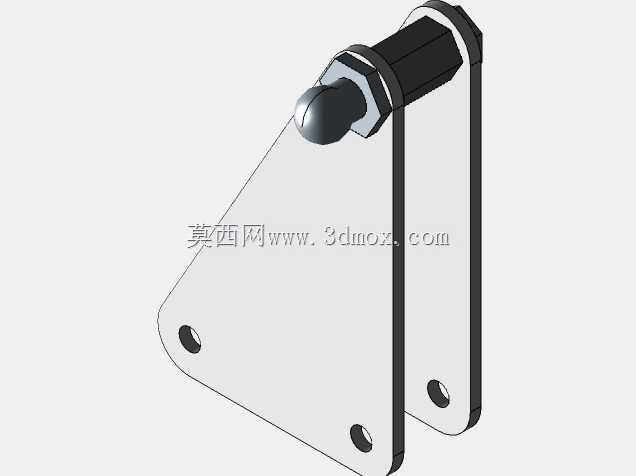

　　支架主体采用三角形板式结构，并非随意选型，而是考虑到转向动作的受力特点：电机输出端的摆动载荷会通过球头连接部位传递到支架板面，三角形的结构形式可以在最小材料用量的前提下，获得足够的抗弯抗扭刚度，避免支架在长期往复受力下出现板面翘曲、连接孔位变形的问题。板件的厚度选型经过实际工况验证，采用1.25英寸厚的不锈钢板材加工，完全可以覆盖踢球动作瞬间的冲击载荷，即使在船舶航行带来的持续振动环境下，也不会出现焊缝开裂、紧固件松动的问题，实际投用后长期使用无结构失效表现。

　　端部的球头连接结构是整个支架的功能核心，球头的球面尺寸与转向拨叉的内球面尺寸做了适配设计，既保证摆动过程中无卡滞，又能控制配合间隙避免动作虚位，球头根部的六角结构可以方便装配时的夹持紧固，配合防松螺母实现轴向定位，防止长期摆动下球头出现轴向窜动。支架与电机的连接部位采用了夹装式的固定结构，两块平行的板件通过侧边的连接边形成整体夹腔，电机外壳嵌入夹腔后通过紧固件锁紧，这种结构不需要在电机外壳上额外加工安装孔，不会破坏电机本身的密封结构，适配市面上多数同规格外侧驱动电机的安装尺寸，夹腔的内侧尺寸预留了0.2mm的装配公差，可以包容电机外壳的制造尺寸偏差，装配时不需要额外修配即可顺利装入。

　　从安装边界来看，支架整体外轮廓的三角形斜边做了倒角处理，避免安装维护时尖锐边角划伤操作人员，板件的所有外露边缘都做了倒钝处理，符合船舶构件的安全设计要求。整个支架的所有零件均采用不锈钢材质加工，包括紧固件、球头、锁紧螺母等配套零件，完全适应海洋环境下的盐雾腐蚀，不需要额外做表面涂装处理，减少后期维护的工作量。在结构受力的传递路径上，球头部位受到的径向载荷会通过板面均匀分散到三个安装孔位，每个安装孔位的受力都控制在不锈钢螺栓的许用载荷范围内，即使在最大冲击载荷下，连接螺栓的安全系数也能达到3倍以上，满足船舶设备的结构安全要求。

　　设计过程中特意规避了多余的工艺结构，整个支架的板件都可以通过激光切割下料，不需要复杂的冲压模具，侧边的连接边采用折弯工艺成型，球头与板件的连接采用焊接工艺固定，焊接部位做了打磨处理消除应力集中，整体加工工艺简单，普通的机加工车间即可完成生产，不需要专用的加工设备，制造成本可控。夹装电机的腔体内侧没有做多余的凸起结构，保证电机外壳与板面的贴合面积最大化，既可以提高连接的稳定性，又能辅助电机散热，避免电机长期工作时热量积聚。考虑到甲板上可能存在积水、杂物堆积的问题，支架的板面没有设置封闭的凹槽结构，所有位置都可以让水流自然流过，不会出现积水积污的情况，减少腐蚀隐患。
