丰田TRD立体标识装饰件结构设计

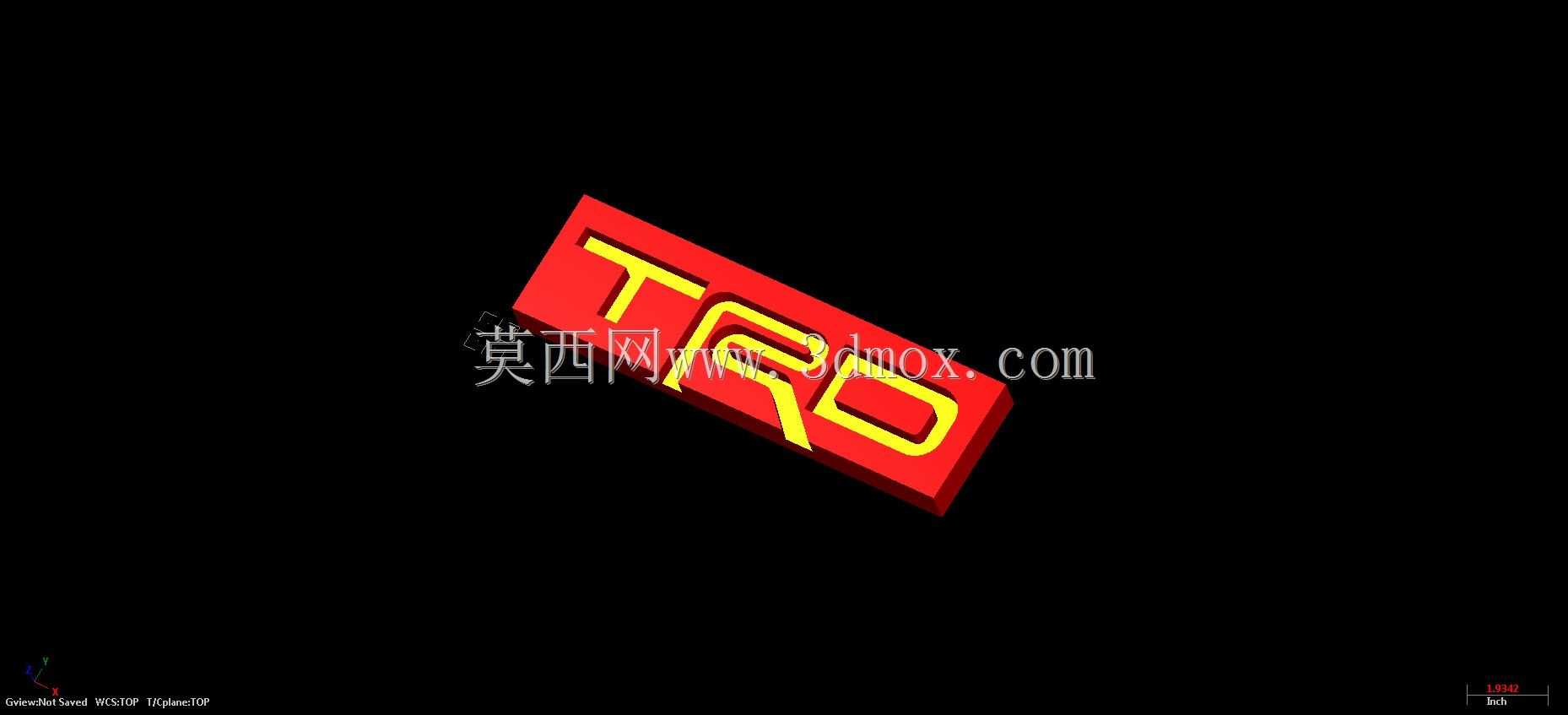

　　这款立体标识件主要面向丰田车型的外观装饰改装场景，可适配车身侧裙、尾门、中网周边等外露装饰位置，也可用于改装门店的展示台、车友会活动标识牌等线下场景的装饰布置。从结构设计角度看，整体采用凸起立体字结构，主体标识区域做了分层厚度设计，外层红色基底厚度控制在8mm，内层黄色TRD字符凸起高度为3mm，既保证了视觉上的立体层次感，又不会因为整体过厚导致安装后边缘突兀、积灰难清理的问题。标识的边角全部做了R2的圆角过渡处理，没有尖锐棱角，一方面避免安装过程中划伤施工人员或者车身漆面，另一方面也能降低车辆行驶过程中气流冲刷带来的风阻异响，长时间使用也不会出现边角应力集中导致的开裂问题。设计过程中优先考虑了安装适配性，

　　标识背面预留了整面的背胶粘贴区域，没有设计复杂的卡扣结构，不需要在车身上额外打孔破坏原有漆面，普通车主也可以自行完成粘贴安装，粘贴前只需要清洁安装位置的油污、蜡层，保证粘接面干燥清洁即可，粘贴后24小时内避免高压水枪直冲粘接边缘就能保证足够的粘接强度。如果是用于展示场景的固定，也可以在标识背面预留的沉孔位置加装自攻螺丝，固定在木质、亚克力展示背板上，适配不同的使用场景需求。从造型细节来看，TRD三个字符的比例严格遵循官方标识的视觉比例，字符笔画宽度均匀，红色基底的外轮廓比字符边缘宽出5mm，形成均匀的包边效果，视觉上更协调，不会出现字符偏位、边框宽窄不一的问题。建模过程中对字符的曲面做了连续曲率处理，

　　字符表面和基底表面都做了微弧面过渡，不是生硬的直角平面，光线照射下的反光效果更柔和，不会出现局部反光过强影响标识识别度的问题。考虑到车载使用的环境特性，结构设计时预留了足够的壁厚，整体最小壁厚不小于2mm，即使采用常规的PLA、ABS等3D打印材料制作，也不会出现打印过程中翘曲变形、使用过程中受温度变化开裂的问题，如果采用亚克力切割粘接或者注塑工艺批量生产，这个壁厚参数也能满足工艺脱模、材料流动的要求，不需要额外调整结构就能适配不同的加工工艺。安装边界方面，标识整体外轮廓尺寸控制在120mm*50mm范围内，属于比较适中的装饰尺寸，既不会因为尺寸太小缺乏视觉辨识度，也不会因为尺寸过大遮挡车身原有标识、影响整车外观协调性，

　　适配绝大多数丰田家用车型、改装车型的装饰位置安装需求，粘贴位置距离车身棱线预留至少10mm的安全距离，避免因为车身曲面弧度太大导致标识边缘无法完全贴合粘接面，出现翘边脱落的问题。结构上没有设计多余的镂空、薄壁结构，日常擦拭清洁的时候不会出现清洁死角，高压水枪冲洗也不会因为结构缝隙存水导致长期使用后背胶失效。
